RT-DETR v1 详解：论文 + 源码结合详细讲解

- 一边看论文，一边对照 lyuwenyu/RT-DETR 的代码；
- 把 RT-DETR 相对于原始 DETR 的关键改动梳理出来（为什么要改、改了什么）；
- 按模块把整个前向流程拆开讲（Backbone → AIFI → CCFF → Query 选择 → DN → Decoder → Head）；
- 中间尽量用简单的示意代码和 shape来说明，而不是直接贴工程源码。

下面我把在学习RT-DETR v1过程中的的整体思想 + 算法流程 + 各模块细节记录下来分享给大家
假设默认输入是：

2 × 3 × 640 × 640（batch=2，RGB，640×640）

0. 从 DETR 到 RT-DETR：要解决什么问题？

传统 DETR（2020, Meta）：

CNN backbone 提特征 →
Transformer Encoder 全局建模 →
Transformer Decoder + object queries →
Hungarian 一对一匹配，端到端训练，无 NMS。

但它有几个缺点：

训练巨慢：随机 learnable 的 queries + 复杂匹配 → 需要 300–500 epochs 才有好效果。
单尺度特征：只用 stride=32 的最后一层 feature，对于小目标检测比较困难。
Encoder 和 Decoder 很重：全局 self-attention + dense cross-attention，推理 FPS 不高，很难做到实时检测。

RT-DETR 的目标就是：
保留 DETR 的端到端优点，把精度拉满的同时做成真正的实时检测器。

它主要做了几件事：

Encoder 换成 AIFI + CCFF：只在最高层做 self-attention，然后用 FPN+PAN 式 CNN 做多尺度融合 → 轻 + 强；
Query 不再随机，而是 从 Encoder 输出里选置信度最高的 token → 收敛快；
加入 DN（DeNoising）queries：对 GT 加噪声，显式教 Decoder “纠错”；
Decoder 使用 多尺度 Deformable Attention + 每层自己的 head，结构上更适合实时与部署；
Loss 引入 IoU-aware / VFL 等技巧，让 score 更靠谱，无需 NMS。

原论文模型框架图如下：

整体流程可以画成这样，后面会按模块详细讲解：

Image (2,3,640,640)
  ↓
Backbone: ResNet-vd
  ↓            ┌───────── AIFI (self-attn on S5)
S3,S4,S5  →  P3,P4,P5'   ─────┐
  ↓                            │
  └───────── CCFF (FPN + PAN) ─┘  →  N3,N4,N5 (多尺度特征)
                                    ↓ flatten + concat
                                   E: encoder tokens (2,L,256)
                                    ↓
             ┌─ DN queries (GT+噪声 → Q_dn)
Query Select ├─ Top-K encoder tokens → Q_det
             └─ 拼接：Q_all = [Q_dn, Q_det] (2,N_all,256)
                                    ↓
         Transformer Decoder (多层 deformable attn + head)
                                    ↓
              分类 logits + boxes + IoU，经过匈牙利匹配训练
                                    ↓
                        推理时取最后一层检测部分 → 结果

1）Backbone：多尺度特征提取

我们用一个简化版 ResNet-50（包括后面的代码演示都不是源码，只是示意，但是体现的理论都是严谨和准确的，源码更复杂）：

import torch
import torch.nn as nn
from torchvision.models import resnet50

class ResNetVDBackbone(nn.Module):
    def __init__(self):
        super().__init__()
        m = resnet50(weights=None)  # 只是演示
        self.stem = nn.Sequential(
            m.conv1, m.bn1, m.relu, m.maxpool
        )
        self.layer1 = m.layer1  # S2
        self.layer2 = m.layer2  # S3
        self.layer3 = m.layer3  # S4
        self.layer4 = m.layer4  # S5

    def forward(self, x):
        x = self.stem(x)
        s2 = self.layer1(x)
        s3 = self.layer2(s2)  # stride 8
        s4 = self.layer3(s3)  # stride 16
        s5 = self.layer4(s4)  # stride 32
        return s3, s4, s5      # 对应论文 S3,S4,S5

假设输入：

x: [B,3,640,640] = [2,3,640,640]

输出大致为：

名称	形状（batch=2）	stride
S3	`[2, 512, 80, 80]`	8
S4	`[2,1024, 40,40]`	16
S5	`[2,2048, 20,20]`	32

相对 DETR 的不同点：

DETR 只用 S5（最后一层），RT-DETR 会把 S3/S4/S5 都利用起来，为多尺度 encoder 做准备。

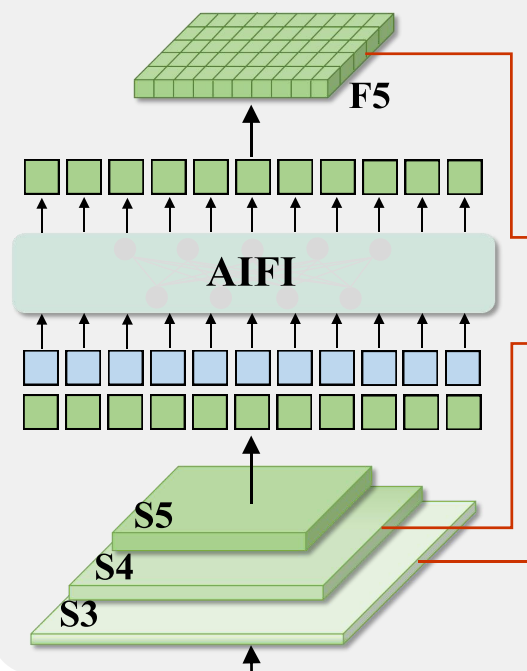

2）AIFI：只在最高层做 self-attention 的轻量 Encoder

Backbone 输出后，RT-DETR 先把三个特征都压到统一通道（比如 256），然后只对最高层做 Transformer Encoder，这一块就是 AIFI（Attention-based Intra-scale Feature Interaction）。

简单 demo：

class AIFI(nn.Module):
    def __init__(self, in_dim=2048, hidden_dim=256, num_heads=8, num_layers=1):
        super().__init__()
        self.proj = nn.Conv2d(in_dim, hidden_dim, 1)
        encoder_layer = nn.TransformerEncoderLayer(
            d_model=hidden_dim, nhead=num_heads,
            dim_feedforward=hidden_dim*4, batch_first=True
        )
        self.encoder = nn.TransformerEncoder(encoder_layer, num_layers)

    def forward(self, s5):  # [B,2048,20,20]
        x = self.proj(s5)   # [B,256,20,20]
        B,C,H,W = x.shape
        x_flat = x.flatten(2).transpose(1,2)        # [B,400,256]
        x_flat = self.encoder(x_flat)               # [B,400,256]
        x = x_flat.transpose(1,2).reshape(B,C,H,W)  # [B,256,20,20]
        return x  # F5

B为2时，输入和输出：

输入 S5:  [2,2048,20,20]
reshape: F5 = [2,256,20,20]

为什么只在 S5 做 self-attention？

S5 分辨率小（20×20），算力友好；
语义强，全局关系在这层建模最有意义；
如果在 S3、S4 也做，多尺度 Transformer encoder 会非常重（类似 Deformable DETR 的 full encoder），不利于实时。

AIFI = 在最高语义层做一次「全局关系建模」，给后面的 CNN 融合一个全局“视角”。

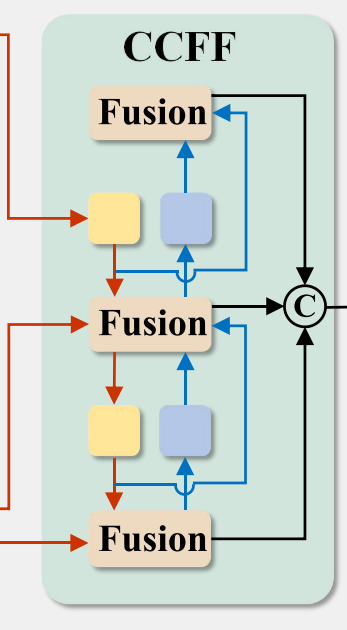

3）CCFF：FPN + PAN + RepBlock 的多尺度卷积融合

有了：

S3 [2,512,80,80]
S4 [2,1024,40,40]
F5 [2,256,20,20]（AIFI 输出）

先把 S3/S4 投影到 256 通道，记为：

P3 [2,256,80,80]
P4 [2,256,40,40]
P5' = F5 [2,256,20,20]

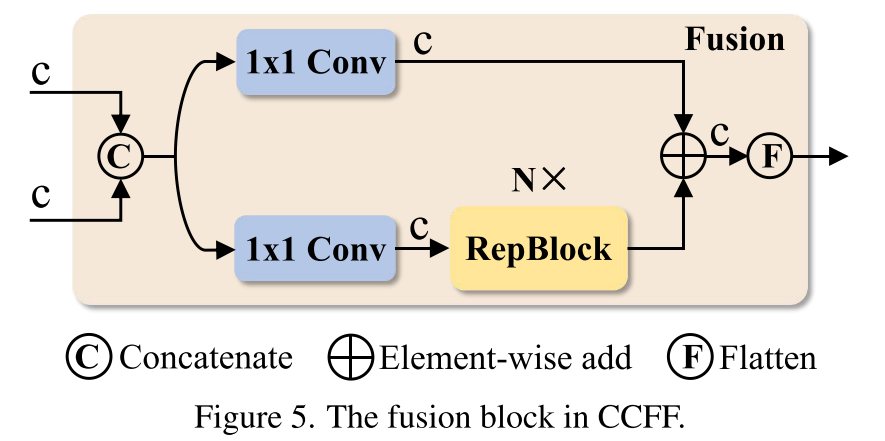

CCFF 用 Top-Down FPN + Bottom-Up PAN 结构 + CSPRepLayer(里面用 RepVGG block，可重参数化)。

Top-Down：先 F5→S4 得到 F4，再 F4→S3 得到 F3
Bottom-Up：F3 下采样和 F4 融合 → N4；N4 再下采样和 F5 融合 → N5
输出：N3, N4, N5（N3 就是 F3）

简单代码：

class CCFF(nn.Module):
    """
    输入:  backbone 多尺度 + AIFI 输出
      s3: [B,512,H/8, W/8 ]  (S3)
      s4: [B,1024,H/16,W/16] (S4)
      f5: [B,256,H/32,W/32]  (F5 = AIFI(S5))

    输出:
      n3: [B,256,H/8, W/8 ]  # 最终最高分辨率特征
      n4: [B,256,H/16,W/16]
      n5: [B,256,H/32,W/32]
    """
    def __init__(self, c=256):
        super().__init__()
        # 先统一通道到 c
        self.proj3 = nn.Conv2d(512,  c, 1)   # S3 -> C
        self.proj4 = nn.Conv2d(1024, c, 1)   # S4 -> C
        self.proj5 = nn.Conv2d(256,  c, 1)   # F5 -> C

        # Top-Down 融合用的 block
        self.fuse_top_45 = FusionBlock(c)    # P4 ← P5'
        self.fuse_top_34 = FusionBlock(c)    # P3 ← F4

        # Bottom-Up 融合用的 block
        self.down_3      = ConvBNAct(c, c, k=3, s=2)  # F3 下采样
        self.fuse_bot_34 = FusionBlock(c)             # N4 ← (down F3, F4)

        self.down_4      = ConvBNAct(c, c, k=3, s=2)  # N4 下采样
        self.fuse_bot_45 = FusionBlock(c)             # N5 ← (down N4, F5)

    def forward(self, s3, s4, f5):
        # ① 通道统一
        p3 = self.proj3(s3)   # [B,c,H/8, W/8 ]
        p4 = self.proj4(s4)   # [B,c,H/16,W/16]
        p5 = self.proj5(f5)   # [B,c,H/32,W/32]

        # ============ Top-Down FPN ============
        # Step1: P5' → P4 (得到 F4)
        p5_up = F.interpolate(p5, size=p4.shape[-2:], mode='nearest')
        f4 = self.fuse_top_45(p4, p5_up)      # [B,c,H/16,W/16]

        # Step2: F4 → P3 (得到 F3)
        f4_up = F.interpolate(f4, size=p3.shape[-2:], mode='nearest')
        f3 = self.fuse_top_34(p3, f4_up)      # [B,c,H/8,W/8]

        # ============ Bottom-Up PAN ============
        # Step3: F3 下采样 + F4 融合，得到 N4
        f3_down = self.down_3(f3)             # [B,c,H/16,W/16]
        n4 = self.fuse_bot_34(f4, f3_down)    # [B,c,H/16,W/16]

        # Step4: N4 下采样 + P5' 融合，得到 N5
        n4_down = self.down_4(n4)             # [B,c,H/32,W/32]
        n5 = self.fuse_bot_45(p5, n4_down)    # [B,c,H/32,W/32]

        # N3 直接用 F3
        n3 = f3

        return n3, n4, n5

3.1 Top-Down：高层语义向下传

用 ASCII 图表示：

Top-Down路径:
  P5' ──► 1x1Conv ──► Upsample×2 ──┐
  P4  ──► 1x1Conv ──────────────────┴─► Concat ─► CSPRepLayer ─► F4 [2,256,H/16,W/16]

  F4  ──► 1x1Conv ──► Upsample×2 ──┐
  P3  ──► 1x1Conv ──────────────────┴─► Concat ─► CSPRepLayer ─► F3 [2,256,H/8,W/8]

形状变化（H=W=640）：

Step1：P5' → F4

P5':        [2,256,20,20]
1x1Conv:    [2,256,20,20]
Upsample×2: [2,256,40,40]
concat P4:  [2,512,40,40]
CSPRep:     F4 = [2,256,40,40]

Step2：F4 → F3

F4:         [2,256,40,40]
1x1Conv:    [2,256,40,40]
Upsample×2: [2,256,80,80]
concat P3:  [2,512,80,80]
CSPRep:     F3 = [2,256,80,80]

3.2 Bottom-Up：细节向上送

Bottom-Up路径:
  F3 ──► 3×3Conv stride=2 ──┐
  F4 ───────────────────────┴─► Concat ─► CSPRepLayer ─► N4 [2,256,H/16,W/16]

  N4 ──► 3×3Conv stride=2 ──┐
  P5' ──────────────────────┴─► Concat ─► CSPRepLayer ─► N5 [2,256,H/32,W/32]

形状：

Step3：F3 → N4

F3:                [2,256,80,80]
3×3 s=2:           [2,256,40,40]
concat F4:         [2,512,40,40]
CSPRep:            N4 = [2,256,40,40]

Step4：N4 → N5

N4:                [2,256,40,40]
3×3 s=2:           [2,256,20,20]
concat P5':        [2,512,20,20]
CSPRep:            N5 = [2,256,20,20]

CCFF 得到三层多尺度特征：

N3 = F3: [2,256,80,80]
N4:      [2,256,40,40]
N5:      [2,256,20,20]

相对 DETR 的改进：

DETR：没这个 FPN+PAN，只有单个 S5；
RT-DETR：用 CNN 做跨尺度融合（而不是 transformer encoder 做多尺度 attention），算力小很多，但依旧保留小目标细节和高层语义。

直观理解：AIFI 用「Transformer 望远镜」在 P5 上看清全局关系；
CCFF 用「FPN+PAN 电梯」把这个高层语义分发到各个分辨率。

4）不确定性最小的 Query 选择（Query Selection）

有了 CCFF 的多尺度输出：

N3 [2,256,80,80]
N4 [2,256,40,40]
N5 [2,256,20,20]

接下来要做两件事：

把多尺度特征 flatten + concat，得到 encoder tokens；
在每个 token 上预测 cls+box，选出最有把握的一部分 token，当作 Decoder 的 object queries（Q_det）。

4.1 Flatten + concat → encoder tokens E

def flatten_multi_scale(feats):  # feats = [N3,N4,N5]
    B = feats[0].size(0)
    outs = []
    spatial_shapes = []
    for f in feats:
        B,C,H,W = f.shape
        outs.append(f.flatten(2).transpose(1,2))  # [B, H*W, C]
        spatial_shapes.append((H,W))
    E = torch.cat(outs, dim=1)  # [B, L, C]
    return E, spatial_shapes

数据维度变换如下：

N3: 80×80 = 6400
N4: 40×40 = 1600
N5: 20×20 = 400
L = 6400 + 1600 + 400 = 8400

E: [2, 8400, 256]

4.2 在每个 token 上做一遍“初筛”

简化版代码：

class QuerySelector(nn.Module):
    """
    不确定性最小的 Query 选择（教学版）

    功能：
      - 在 encoder 输出的 token 上做一次轻量检测头：
          * 分类 cls_head:   [B, L, C] -> [B, L, num_classes]
          * IoU 预测 iou_head:[B, L, C] -> [B, L, 1]
          * box_head(可选):   [B, L, C] -> [B, L, 4]  (cx,cy,w,h)
      - 用 conf = max_class_prob * iou_prob 做“确定性”指标
      - 对每张图片取 conf Top-K 的位置，作为 decoder 的 detection queries

    输入：
      enc_seq: [B, L, C]  encoder 多尺度 flatten 后的序列特征

    输出（dict）：
      Q_det:            [B, K, C]   选出来的 queries 向量
      ref_points_unact: [B, K, 4]   对应参考框 (cx,cy,w,h) 的未归一化 logits（给 decoder refine 用）
      scores:           [B, K]      选中 token 的置信度（越大越确定）
      labels:           [B, K]      选中 token 的“当前预测类别”（argmax）
    """
    def __init__(self, c=256, num_queries=300, num_classes=80):
        super().__init__()
        self.num_queries = num_queries
        self.num_classes = num_classes

        # 分类头：预测每个 token 属于各个类别的 logit
        self.cls_head = nn.Linear(c, num_classes)  # [B,L,C] -> [B,L,K]
        # IoU 头：预测每个 token 对应框的“质量/置信度”
        self.iou_head = nn.Linear(c, 1)            # [B,L,C] -> [B,L,1]
        # 位置头：预测参考框 (cx,cy,w,h) 的 logits（还没过 sigmoid）
        self.box_head = nn.Linear(c, 4)            # [B,L,C] -> [B,L,4]

    def forward(self, enc_seq):
        """
        enc_seq: [B, L, C]
        """
        B, L, C = enc_seq.shape

        # 1. 对每个 token 做一次小检测头：分类 + IoU + box
        cls_logits = self.cls_head(enc_seq)     # [B, L, K]
        iou_logits = self.iou_head(enc_seq)     # [B, L, 1]
        box_unact  = self.box_head(enc_seq)     # [B, L, 4]

        # 2. 变成概率：sigmoid 后在 (0,1)
        cls_prob = cls_logits.sigmoid()         # [B, L, K]
        iou_prob = iou_logits.sigmoid().squeeze(-1)  # [B, L]

        # 3. 对每个 token，取“最大类别概率”及其 index
        #    - cls_max: 这一位置最像哪一类的概率
        #    - cls_ids: 概率最大的类别索引
        cls_max, cls_ids = cls_prob.max(dim=-1)     # [B, L], [B, L]

        # 4. 置信度 = max_class_prob * iou_prob
        #    你可以理解为 “分类 confident” * “框质量好不好”
        conf = cls_max * iou_prob                  # [B, L]

        # 5. 选出每张图 conf 最大的 num_queries 个位置
        #    largest=True 表示取最大的 K 个；返回值中:
        #      topk_conf: [B, K]  对应这些位置的置信度
        #      topk_idx:  [B, K]  对应原序列中的索引
        topk_conf, topk_idx = torch.topk(
            conf, k=self.num_queries, dim=1, largest=True
        )

        # 6. 根据 topk_idx，从 enc_seq 里取出对应 feature 作为 Q_det
        idx_feat = topk_idx.unsqueeze(-1).expand(-1, -1, C)     # [B, K, C]
        Q_det = torch.gather(enc_seq, dim=1, index=idx_feat)    # [B, K, C]

        # 7. 从 box_unact 中取出对应参考框 logits → ref_points_unact
        idx_box = topk_idx.unsqueeze(-1).expand(-1, -1, 4)      # [B, K, 4]
        ref_points_unact = torch.gather(box_unact, dim=1, index=idx_box)  # [B, K, 4]

        # 8. 从 cls_ids 中取出选中位置的类别 id（这里只需要简单 gather 一下）
        idx_label = topk_idx                                    # [B, K]
        labels = torch.gather(cls_ids, dim=1, index=idx_label)  # [B, K]

        # 返回一个字典，更方便后面用
        return {
            "Q_det": Q_det,                       # [B, K, C]
            "ref_points_unact": ref_points_unact, # [B, K, 4]
            "scores": topk_conf,                  # [B, K]
            "labels": labels,                     # [B, K]
        }

结果：

Q_det:              [2,300,256]
ref_points_unact:   [2,300,4]

（注意选的是“不确定性最小的 top-k”，即 score*IoU 最大的点。）

和原 DETR 的差别：

DETR：query 是 nn.Embedding(num_queries, d_model)，和图像无关；
RT-DETR：query 直接选自 encoder 特征中“最像目标”的位置 → 更有语义、更稳定。

为什么这么做？

避免 Decoder 从零猜起，显著加速训练；
每个 query 都对应一个明确的空间位置（anchor-free 的“关键点”），更利于后面 box refine。

5）Transformer Decoder（并行解码方式）+ DN Queries

Decoder 是 RT-DETR 的核心，它负责把：

来自 encoder 的候选位置（queries）
跨尺度特征（memory）
参考框（ref_points）

逐层 refine 成最终的 分类 + bbox。

在正式进入 Decoder 前，还差一块：DN（DeNoising）queries。

5.1 DN queries：给 decoder 一些“带噪 GT”的练习题（训练专有）

在 RT-DETR 中，DN queries（Q_dn）不是额外单独跑的结构，而是和之前筛选出的300个Q_det拼接成 Q_all，送入同一个 Transformer Decoder 中一起处理。

也就是说：

Decoder 的 queries = DN queries（前面一段） + Detection queries（后面一段）

这批合在一起的 queries 是 Q_all，Q_all = [ Q_dn, Q_det ]。

对每张图的 GT：

假设有 Ng 个 GT 框 (cx,cy,w,h)，归一化到 [0,1]；
重复 G 组，例如 2 组：总共 N_dn = Ng*G 个 DN queries；
对每个 GT 加一点噪声（中心平移、宽高缩放），得到 boxes_noisy；
对应的类别标签也可以加一点 label 噪声；
把 (boxes_noisy, labels) 映射成 query 向量，作为 Q_dn。

简单示意：

def build_dn_queries(gt_boxes, gt_labels, num_groups=2, embed_dim=256, num_classes=80):
    # gt_boxes: [B,Ng,4], gt_labels: [B,Ng]
    B,Ng,_ = gt_boxes.shape
    N_dn = Ng * num_groups

    boxes = gt_boxes.repeat(1,num_groups,1)      # [B,N_dn,4]
    labels = gt_labels.repeat(1,num_groups)      # [B,N_dn]

    # 加噪（简化版：中心在 ±0.4*w 以内平移，宽高±40%）
    noise_scale = 0.4
    center_noise = (torch.rand_like(boxes[...,:2])*2-1) * noise_scale
    size_noise   = (torch.rand_like(boxes[...,2:])*2-1) * noise_scale

    boxes_noisy = boxes.clone()
    boxes_noisy[...,:2] += center_noise * boxes[...,2:]
    boxes_noisy[...,2:] *= (1 + size_noise)
    boxes_noisy = boxes_noisy.clamp(0., 1.)

    # 把 (box, label) 编成向量
    class_embed = nn.Embedding(num_classes, embed_dim)
    box_mlp     = nn.Sequential(
        nn.Linear(4,embed_dim), nn.ReLU(),
        nn.Linear(embed_dim,embed_dim)
    )

    label_feat = class_embed(labels)         # [B,N_dn,C]
    box_feat   = box_mlp(boxes_noisy)        # [B,N_dn,C]
    Q_dn = label_feat + box_feat             # [B,N_dn,C]

    return Q_dn, boxes_noisy, labels

总结：

Q_dn: [2, N_dn, 256]   # 比如 N_dn = 100
Q_det:[2, 300,  256]
Q_all= concat([Q_dn, Q_det], dim=1) → [2, N_all,256]  (N_all = N_dn+300)

DN queries 的作用：
显式教 Decoder “如何把一个差不多的位置/大小的框，修成真正的 GT”，
极大加速 DETR 系列的收敛。

5.2 Decoder 输入与多层结构

Decoder 的输入有三块：

queries（Q_all）： [B,N_all,256]
encoder memory（E）： [B,8400,256]（来自 AIFI+CCFF flatten 多尺度特征）
reference points（ref_points）：ref_points = [ DN 区域的 noisy box ] + [ Detection 区域从 encoder 预测的 box_logits 中抽取 ]

一个简化版 DecoderLayer：

输入:
  target: [B, 400, 256] (含100去噪 + 300正常查询)
  ref_points_unact: [B, 400, 4] (未归一化坐标)
  memory: [B, L, 256] (编码器特征)
  spatial_shapes: [[H/8,W/8], [H/16,W/16], [H/32,W/32]]

解码器层（共6层，每层结构相同）:
  for i in range(6):
    # ---- 自注意力（查询间交互） ----
    q = k = target + MLP(ref_points_unact)  # 加入位置编码
    tgt2 = MultiHeadAttention(q, k, value=target, attn_mask=attn_mask)
    target = LayerNorm(target + Dropout(tgt2))

    # ---- 可变形交叉注意力（核心） ----
    ref_points_sigmoid = Sigmoid(ref_points_unact)  # [0,1]归一化
    ref_points_input = ref_points_sigmoid.unsqueeze(2)  # [B,400,1,4]

    # 每个查询生成12个采样点（3尺度×4点）
    sampling_offsets = Linear(target).reshape(B,400,8,3,4,2)  # [B,400,8头,3层,4点,2偏移坐标]
    attention_weights = Linear(target).reshape(B,400,8,3,4)   # [B,400,8头,3层,4点]
    attention_weights = Softmax(attention_weights)

    # 只计算12个采样点的加权特征（非全局）
    sampled_feats = deformable_sampling(
        memory, spatial_shapes, ref_points_input, sampling_offsets
    )  # [B,400,256]

    tgt2 = sampled_feats * attention_weights.sum(dim=-1)  # 加权求和
    target = LayerNorm(target + Dropout(tgt2))

    # ---- FFN ----
    tgt2 = Linear2(Dropout(ReLU(Linear1(target))))
    target = LayerNorm(target + Dropout(tgt2))

    # ---- 框更新（每层输出） ----
    bbox_delta = MLP(target)  # 预测偏移 [B,400,4]
    # 残差更新: new_box = Sigmoid(delta + inverse_sigmoid(old_box))
    inter_ref_bbox = Sigmoid(bbox_delta + inverse_sigmoid(ref_points_sigmoid))

    # 保存当前层预测
    dec_out_bboxes[i] = inter_ref_bbox  # [B,400,4]
    dec_out_logits[i] = Linear(target)   # [B,400,80]

    # 为下一层准备（detach防止梯度回流到上一层框）
    ref_points_unact = inter_ref_bbox.detach()

输出: 6层所有预测 [6, B, 400, 4/80]

关键设计解读

1）可变形注意力：Query 不再“看全图”，只看 12 个关键点

普通 Transformer 的注意力是“全局对全局”，
一个 Query 要看所有 token（几千个），计算量爆炸。

RT-DETR 使用 可变形注意力（Deformable Attention）：
每个 Query 只在多尺度特征图上 采样 12 个点（3 层 × 4 点）。“3 层 × 4 点” 是指每个 Query 会在 3 个尺度（80×80、40×40、20×20）上各选 4 个关键采样点，共 12 个点。
这些点由 Query 自己预测偏移量决定，因此注意力不是“看全图”，而是“看我关心的 12 个位置”。

计算量从 O(L²) → O(12L)，
L≈8000 时，速度提升是数量级的。

2）残差式框更新：不是每层都重算框，而是在上一层基础上微调

传统做法：每层都直接预测 (cx,cy,w,h)，容易震荡、不稳定。

RT-DETR：
每层预测的是 增量（delta）：

sampling_offsets = Linear(target).reshape(B, 400, 8, 3, 4, 2)

B=1: batch size
400=100+300: 查询总数（去噪查询+正常查询）
8: 注意力头数（nhead），每个头独立学习不同模式的采样
3: 多尺度层级数（num_levels），对应[P3, P4, P5]三个特征层
4: 每尺度的采样点数（num_points），每个头在每个尺度上采4个点
2: 坐标偏移量 (Δx, Δy)，表示相对于参考点的偏移

总偏移量数 = 8头 × 3层 × 4点 × 2坐标 = 192个值 per查询
Linear(target)的权重形状: 256 → 192

new_box = sigmoid( delta + inverse_sigmoid(old_box) )

理解为：
“上一层已经给我一个大概框了，这一层只负责稍微校正一下。”

好处：

回归更稳定，不会乱跳
类似 Cascade RCNN 的多阶段 refinement
定位精度明显更高

3）跨层坐标 detach：不给 Decoder 的后层“背锅”

下一层要用上一层的 query（target）继续推理，这是 Transformer 的本质；
但参考框只作为采样坐标传下去，因此要 detach，避免梯度跨层纠缠。

每层都会更新参考框 new_box，作为下一层的输入。
但如果让梯度反向流回上一层的 box，会出现：

梯度链路过长
box 回归震荡
训练不稳定（甚至会爆炸）

RT-DETR 的解决方案：

ref_points_unact = new_box.detach()

理解为：
“框坐标传给你，但这是只读的，不能改上一层的梯度。”

效果：

训练更稳定
每层的框 refinement 都变得干净、可控

4）并行式输出：每层都是“成品预测”，不是“半成品特征”

原 DETR：
只有最后一层 Decoder 才能输出预测，前面的层只是处理中间特征。

RT-DETR：
每一层 Decoder 都做了损失，可以直接输出分类和边框。

理解为：
“我每层都能给你可用的检测结果，想提前拿哪个随你。”

工程优势：

可以只用前几层，速度更快
可以在 TensorRT 中把多层做 pipeline 并行
更适合实时系统（比如 60fps 摄像头）

它靠 可变形注意力（轻） + 残差框 refinement（稳） + 层间梯度隔离（不炸） + 每层可直接输出（快）
把 DETR 变成了真正能实时跑的 Transformer 检测器。

6）Detection Head + 训练 vs 推理流程

6.1 训练阶段：DN loss + Detection loss（匈牙利匹配）

匈牙利算法可以看我其他博客https://blog.csdn.net/weixin_44115575/article/details/152044652?fromshare=blogdetail&sharetype=blogdetail&sharerId=152044652&sharerefer=PC&sharesource=weixin_44115575&sharefrom=from_linkhttps://blog.csdn.net/weixin_44115575/article/details/152044652?fromshare=blogdetail&sharetype=blogdetail&sharerId=152044652&sharerefer=PC&sharesource=weixin_44115575&sharefrom=from_link

Decoder 输出的 logits / boxes 中，前 N_dn 部分是 DN queries，后 N_det 部分是检测 queries。

6.1.1 DN 部分：无须匈牙利，直接对齐 GT

对 DN 区域：

我们知道每个 DN query 来源于哪个 GT（重复+加噪时记好了 index）；
因此不用匹配，直接计算：

loss_dn = cls_loss_dn + bbox_loss_dn + giou_loss_dn

DN loss 强制 Decoder 学会：

如何把 noisy box → GT box；
如何把类别对齐（有 label 噪声时）。

6.1.2 检测部分：匈牙利匹配 + VFL / bbox loss

对检测区域（Q_det 对应的 prediction）：

用 Hungarian 匹配（类似 DETR）在每张图上构造一对一匹配：
- 某个 GT object ↔ 一个 query
- cost 由分类 cost + L1 cost + GIoU cost 组成
计算 detection loss：
```
loss_det = loss_cls_det + loss_bbox_det + loss_giou_det
```
其中分类通常用 Focal / Varifocal Loss，使 score 更与 IoU 对齐。
所有 decoder 层 + encoder 辅助 head 都会参与 loss（带不同权重）：
```
total_loss = Σ_layer w_l * (loss_det_l + λ_dn * loss_dn_l)
```
反向传播，更新参数。

总的效果：
DN 提供“有提示的纠错学习”，Query Selection 提供“好候选点”，
匈牙利负责“端到端一对一匹配”，整体收敛速度比原 DETR 快很多倍。

6.2 推理阶段：只保留检测 queries，取最后一层输出，无 NMS

推理时：

不再构造 DN queries，只用 Q_det：
```
Q_all = Q_det     # [B,300,256]
```

送入 Decoder，取 最后一层 的检测部分输出：

boxes_last, logits_last = decoder(Q_det, memory)
# boxes_last[-1]: [B,300,4]  (cx,cy,w,h, 已过 sigmoid、归一化)
# logits_last[-1]: [B,300,K]

计算类别概率（sigmoid），与 IoU/质量一起生成 score（真实实现里 VFL 已经把 IoU 信息融入）：

cls_prob = logits_last.sigmoid()   # [B,300,K]
# 可以直接拿 max_k(cls_prob) 作为 score，也可以融入 IoU 分支

对每张图：
- 展平 [300,K] → [300*K]；
- 取前 topN（如 300）个 score；
- 得到对应的 (query_idx, class_id)；
- 用 boxes_last 取出对应 box，假设是 (cx,cy,w,h) 归一化；
- 转为 (x1,y1,x2,y2) 像素坐标。
不做 NMS。

因为训练阶段通过匈牙利匹配已经保证：

每个 GT ↔ 一个 query；
冗余框数量有限；
高度重叠框极少。

总的来说假设一张图只有 3 个 GT，但模型预测输出 300 个 query（预测框）。
训练时通过 “匈牙利匹配” 找到 3 个最适合 GT 的 query，其余 297 个都被当作背景（no object）去训练。
推理时再根据得分筛选（top-K 或 score 阈值），最终输出的也是 3 个左右的高置信度检测框。

这就是 DETR 系列“端到端”的精髓。
