1. SPPF 是什么

SPPF 全称通常写作 Spatial Pyramid Pooling - Fast（快速空间金字塔池化）。它是 YOLO 系列（特别是 YOLOv5 之后、以及后续 YOLOv8/YOLOv11 等分支）里常见的上下文聚合模块，用来在较低分辨率的高语义特征图上，快速注入大感受野（long-range context / global context）。

它的出发点：我们希望网络在做检测时，不仅看到局部的边缘纹理，还能“意识到”更大范围的上下文，比如：

这片纹理是不是属于更大物体（例如整辆车，而不只是一个车灯）？
这个小目标周围的环境是不是暗示了它的类别（例如轮廓旁边是公路还是室内地板）？

传统的卷积栈需要一层层叠深、不断下采样，才能逐步扩大感受野。SPPF 的想法是：我可以在当前特征图上，直接通过不同尺度的池化收集多尺度上下文，再把它们拼回来，形成“多视角”表达，几乎不增加多少推理开销。

SPPF 是 YOLO 系列中对早期 SPP（Spatial Pyramid Pooling）思想的工程化提速版本：它保留“多尺度池化 + 特征拼接”的核心思路，但精简了计算图，使其更轻、更易部署，适合实时检测。

2. 回顾：SPP（Spatial Pyramid Pooling）在做什么

在经典的 SPP 结构里，我们会对同一特征图做多种不同尺度的池化（通常是最大池化 max-pooling），例如核大小分别为 5×5、9×9、13×13。大的池化核会聚合更大范围的空间信息。

在这里插入图片描述

示意：

输入特征 F  (C × H × W)
   ├─ MaxPool(k=5, s=1, p=2)  → F5
   ├─ MaxPool(k=9, s=1, p=4)  → F9
   └─ MaxPool(k=13,s=1, p=6)  → F13

然后把 [F, F5, F9, F13] 在通道维 concat → 再用卷积融合

解释一下这些符号：

k: kernel size（池化核大小）
s: stride（步幅，通常设为1，保持输出分辨率不变）
p: padding（填充），为了让池化后输出仍是 H×W。

这样我们得到了 4 份特征：

原始的 F：保留局部细节；
F5 / F9 / F13：分别代表 5×5 / 9×9 / 13×13 感受野下的“上下文摘要”。

把它们拼接（concat）起来，就相当于让下一层网络同时看到“局部细节特征 + 大范围全局线索”。

问题在于：

多个大核池化操作本身就还好，但如果实现方式比较朴素，会引入不必要的中间张量和额外内存读写；
在推理导出（ONNX / TensorRT）时，过多分支会造成图结构更复杂，影响实时性。

这就是 SPPF 出场的理由：同样的多尺度上下文融合，但把它做成一个更规整、更高吞吐的版本。

3. SPPF 的核心结构

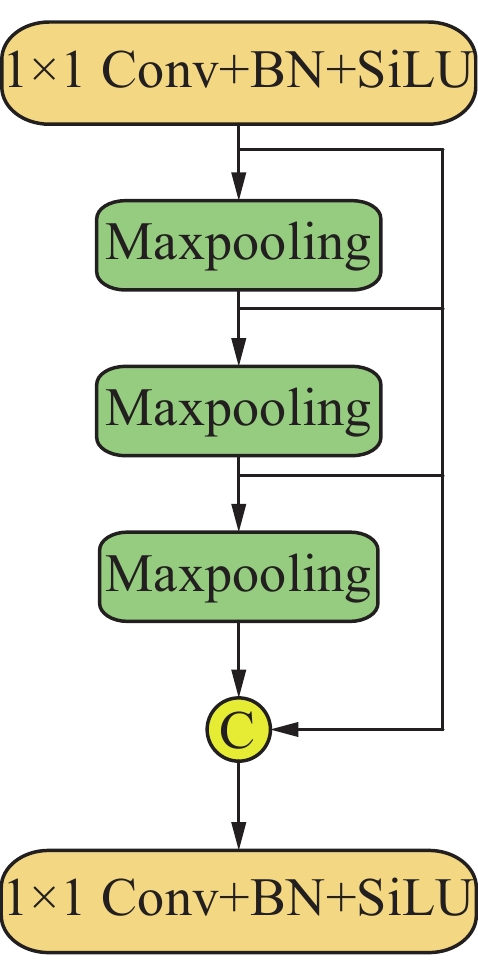

在这里插入图片描述

SPPF 的常见实现可以描述为：

对输入特征 F 先做一次较大的最大池化（MaxPool，通常 stride=1，使空间分辨率保持不变）。
把池化的输出再池化一遍（等价于用更大的“感受野”），再池化一遍……多次递归式/堆叠式池化，得到不同感受野层级的特征。
把这些阶段性的池化结果和原始特征 F 一起 concat；
用 1×1 或 3×3 卷积将 concat 后的通道重新压缩融合，输出给后续网络。

ASCII 示意（简化版）：

        输入 F
          │
          ├─► MaxPool(k=5) → P1
          │         │
          │         └─► MaxPool(k=5) → P2
          │                    │
          │                    └─► MaxPool(k=5) → P3
          │
          └─► Concat([F, P1, P2, P3]) → Conv → 输出 F_out

和 SPP 相比的不同点：

不是单独跑 k=5、k=9、k=13 这种互不相关的分支；
而是重复对同一条流进行池化，把“多次池化的中间状态”当成不同尺度的上下文；
减少了并行分支的数量，简化了实现与推理图；
在计算/显存上更友好（尤其在推理端）。

直观理解：

第一次池化 P1 覆盖了 5×5 的邻域；
对 P1 再池化得到的 P2 其实就覆盖了更大的有效邻域（相当于近似 9×9）；
对 P2 再池化得到的 P3 有效邻域会更大（近似 13×13，甚至更广）。

于是我们用“重复池化”模拟了多尺度池化，但计算图上只是串行了几次同样的操作，而不是创建 3 条大分支。

4. 数学/张量角度的描述

设输入特征图是 $\in \mathbb{R}^{C \times H \times W}$ 。定义池化算子 $P(⋅)\mathcal{P}(\cdot)$ 为 stride=1 的最大池化（比如 kernel size = 5，padding 合适地加到保持尺寸不变）。

我们依次计算：
$P_1 = \mathcal{P}(F), \quad P_2 = \mathcal{P}(P_1), \quad P_3 = \mathcal{P}(P_2).$

然后拼接：
$\text{Concat}(F, P_1, P_2, P_3)$

其中 Concat 是按通道维（channel dimension）拼接，所以如果原始特征是 C 通道，那么 U 的通道数大约是 4C（具体略有差异，取决于是否有先行的 1×1 降维等实现细节）。

最后用一个卷积（常见是 1×1 卷积或 1×1 + 3×3 组合）融合这些通道：
$F_{out} = \text{Conv}(U).$

这个 $F_{out}$ 就是 SPPF 模块的输出。它包含了：

局部特征（来自 F）；
中等范围上下文（来自 P₁）；
更大范围上下文（来自 P₂）；
甚至更大范围上下文（来自 P₃）。

5. 为什么 SPPF 对检测任务特别有用？

目标检测尤其是实时目标检测，有两个顽固难点：

小目标 / 远处目标：
小目标往往只占几像素到几十像素。如果模型只看局部，很可能认为那只是噪声或纹理碎片。但从更大上下文它可能是“人头在一群人体之上”或“车尾灯在车身尾部上”。

SPPF 把大范围上下文压缩成和当前特征同大小的通道向量，所以后续检测头可以在同一个空间坐标上同时“看细节”和“看周围语境”。这对小目标/半遮挡目标尤其有帮助。
大目标 / 全局一致性：
对大目标（比如整辆卡车、整个人），定位框不仅要匹配局部边缘，还要考虑全局轮廓关系。大尺度池化特征把“整块区域的整体外形感”塞进了本地像素的描述里，帮助网络避免在大物体上出现碎裂式预测（多个小框而不是一个整体框）。

换句话说，SPPF 在一个相对便宜的模块里，给了网络“局部视野 + 全局视野”的并列证词。这对检测头后续做分类置信度、框回归，是非常有效的信息补强。

6. SPPF 在 YOLO 架构中的位置

在 YOLOv5/YOLOv8/YOLOv11 等家族里，SPPF 往往放在：

主干（backbone）后半段，已经下采样到较小的空间分辨率、但语义很强的特征图上；
或者接到颈部（neck）前后，用它来给融合特征增加全局上下文。

这个位置非常讲究：

如果你在高分辨率特征图上做那么大的池化，代价会爆炸；
但在较低分辨率、较高语义层的特征图上做，池化成本低，而且这些层本来就承担“全局理解”的角色。

因此，你可以把 SPPF 看成“Neck 的调味料”：它给的是上下文，而不是基础边缘。

7. SPPF vs. 直接堆更多卷积？

为什么不直接在那一层后面加更多 3×3 / 5×5 卷积，而是引入 SPPF？

池化获取的是“最大响应的摘要”，跟卷积强调的“可学习滤波器”不同。池化有天然的“取显著模式”倾向，可以在不增加额外权重参数的情况下，把强激活区域提炼出来。
大核卷积（比如 9×9、13×13）在推理端很贵：参数多、访存重，不友好。SPPF 用重复池化近似了“大核感受野”，而重复池化几乎是免费（池化没有可学习权重，计算相对简单，易于高效实现）。
把多尺度特征拼接再压缩，实际上给了网络“选择题”：后续卷积可以学会强调哪一层上下文（P1/P2/P3）更重要，而不是强迫网络自己在一层非常宽的卷积里同时兼顾所有尺度。

8. SPPF 和 FPN / PAN / C2f 等模块的协同

现代 YOLO 大多使用 FPN + PAN 风格的颈部：

FPN（Feature Pyramid Network）：自上而下，把高语义、低分辨率特征上采样，与浅层高分辨率特征融合，帮助小目标检测。
PAN（Path Aggregation Network）：自下而上，再次融合信息，让低层细节也能影响高层预测。

SPPF 通常被插在这种多尺度融合链路的关键节点，用来“全局扩展视野”。也就是说：

FPN / PAN 解决的是“不同分辨率之间怎么互通”；
SPPF 解决的是“在单个尺度内部，把全局语境塞进来”。

再结合 C2f（YOLOv8 的主干块）：

C2f 负责在同一分辨率下保留多阶段特征、保证梯度好走；
SPPF 负责把该分辨率上的局部特征注入全局上下文。

这两者叠在一起，让后续的检测头看到的特征既有：

丰富层次的细节（C2f 多阶段堆叠的结果）；
大视野的上下文（SPPF 池化堆叠的结果）。

9. 局限与演化方向

SPPF 非常高效，但也有几点认识上的边界：

SPPF 虽然提供“大感受野”，但它是基于最大池化的“非自适应摘要”。它并不知道图像里哪些区域更重要，只是把强响应区域（最大值）保留下来。它不具备注意力（attention）那种“我重点看这块”的精细选择能力。
在后续 YOLO 版本（如 YOLOv11/YOLOv12）里，我们开始看到 SPPF 之后会接轻量注意力模块（例如 C2PSA，带空间注意力/显著性引导），相当于在“全局上下文”之后再加一层“我要关注哪一块上下文”。这可以被视为对 SPPF 的补强：
- SPPF：告诉你全局发生了什么；
- 轻量注意力：告诉你哪些全局信息是真的关键。
还有一类思路是用空洞卷积金字塔（Atrous Spatial Pyramid Pooling, ASPP）或大核深度可分离卷积，来获得多尺度上下文。这些方法更“可学习”，但计算/访存成本和部署复杂度往往更高。SPPF 在实时检测里赢，就赢在“够好 + 特别便宜 + 部署顺滑”。
