每日硬件知识 - DC-DC转换器三大拓扑

大家好，我是芯片小熊！🐻

欢迎来到《每日硬件知识》栏目！在这里，我们将一起探索电子硬件的奥秘，从最基础的原理到实际应用，每天一个主题，让你轻松掌握硬件知识。

今天我们要深入学习DC-DC转换器的三大经典拓扑：BUCK、BOOST、BUCK-BOOST电路！这三种电路是现代电源管理系统的基石，从手机充电器到电动汽车，从笔记本电脑到数据中心，它们无处不在地为我们的电子设备提供着精确稳定的电源。

你知道为什么手机可以用5V充电器给3.7V的电池充电吗？为什么汽车可以用12V电池点亮需要几百伏的HID大灯？答案就在今天的内容里！

准备好了吗？让我们一起揭开开关电源的神秘面纱吧！⚡

📅 今日主题：BUCK、BOOST、BUCK-BOOST电路

🔍 什么是DC-DC转换器？

DC-DC转换器是一种将直流电压从一个等级转换为另一个等级的电子电路。在现代电子设备中，由于不同模块需要不同的供电电压，DC-DC转换器成为了电源管理系统的核心组件。今天我们深入学习三种最基础且重要的拓扑结构。
有些同学会说，三个拓扑老是记混怎么办，在开始前，小熊告诉大家一个自己在用的防混淆小秘密，亲测非常好用！

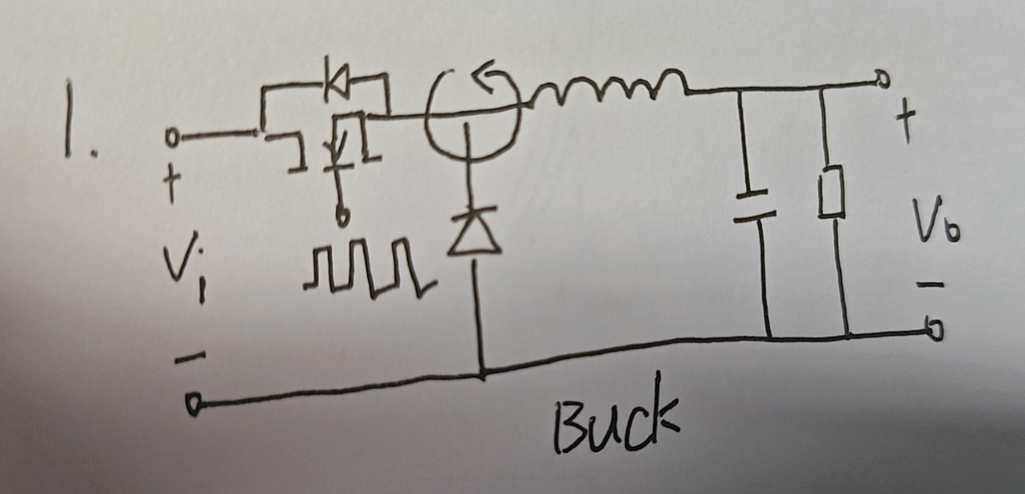

1、前提是记住BUCK电路的拓扑，如下图所示

在这里插入图片描述可以看到BUCK电路的NMOS、二极管和电感位置如上，BOOST电路就是把这三个器件在BUCK电路基础上逆时针旋转一周！

就像这样

在这里插入图片描述

2、现在可以来看BUCK-BOOST电路了

BUCK-BOOST电路更加简单，就是把电感和二极管的位置交换，是不是这样记起来特别简单！

下面废话不多说，上干货！！！

⚡ 基本概念回顾

🔋 为什么需要DC-DC转换？

电压匹配：不同器件需要不同工作电压
功率效率：相比线性稳压器效率更高（85%-95%）
体积优势：开关频率高，磁性元件小型化
功能多样：可实现升压、降压、极性翻转

📊 基本工作原理

所有开关DC-DC转换器都基于以下核心思想：

开关控制：通过开关器件的通断控制能量传递
储能元件：利用电感和电容储存和释放能量
平均效应：通过滤波获得稳定的直流输出

🔻 BUCK电路（降压型）

📐 基本电路结构

Vin ──┬─── SW(MOSFET) ───┬─── L ───┬─── Vout
      │                  │         │
      │                  │         ├─── C ─── 负载
      │                  │         │
      └─── PWM控制器      └─── D ───┴─── GND

🔧 主要组成元件：

开关管（MOSFET）：主功率开关
续流二极管（D）：开关断开时提供电流路径
储能电感（L）：储存和释放磁场能量
滤波电容（C）：平滑输出电压
PWM控制器：产生开关控制信号

⚙️ 工作原理详解

🔄 工作周期分析

阶段1：开关导通（t = 0 到 DT）

MOSFET导通，二极管反向截止
输入电压Vin加在电感两端
电感电流线性增加：iL(t) = iL0 + (Vin-Vout)×t/L
电感储存磁场能量

阶段2：开关断开（t = DT 到 T）

MOSFET关断，续流二极管导通
电感通过二极管向负载和电容供电
电感电流线性减少：iL(t) = iL1 - Vout×(t-DT)/L
电感释放储存的能量

📈 关键公式推导

电压传递比：

Vout/Vin = D

其中：D = ton/T（占空比）

电感设计：

L = (Vin-Vout) × D / (ΔiL × f)

其中：ΔiL为电感电流纹波，f为开关频率

输出电压纹波：

ΔVout = ΔiL / (8 × f × C)

📊 工作模式

工作模式	特征	电感电流	适用场景
连续模式(CCM)	电感电流始终>0	连续波形	大负载电流
断续模式(DCM)	电感电流降为0	间断波形	轻负载
临界模式(BCM)	电感电流刚好为0	三角波	过渡状态

🎯 BUCK电路特性分析

✅ 优点：

高效率：理想情况下可达100%，实际85%-95%
输出电压低于输入：Vout < Vin
电流连续：输出电流相对平滑
控制简单：单开关控制
成本较低：器件数量少

❌ 缺点：

只能降压：无法实现升压功能
输入电流脉冲：对输入滤波要求高
开关损耗：高频开关带来损耗
EMI问题：开关动作产生电磁干扰

🏭 典型应用场景

CPU电源：12V→1.2V转换
LED驱动：恒流降压驱动
汽车电子：12V→5V/3.3V转换
通信设备：48V→12V转换
便携设备：锂电池3.7V→3.3V

🔺 BOOST电路（升压型）

📐 基本电路结构

Vin ───┬─── L ───┬─── D ───┬─── Vout
       │         │         │
       │         │         ├─── C ─── 负载
       │         │         │
       └─── PWM控制器      └─── GND
                 │
                SW(MOSFET)
                 │
               ──┴─── GND

⚙️ 工作原理详解

🔄 工作周期分析

阶段1：开关导通（t = 0 到 DT）

MOSFET导通，二极管反向截止
输入电压Vin直接加在电感两端
电感电流线性增加：iL(t) = iL0 + Vin×t/L
电感储存能量，输出由电容供电

阶段2：开关断开（t = DT 到 T）

MOSFET关断，二极管正向导通
电感、电源串联向负载和电容供电
电感电流减少：iL(t) = iL1 - (Vout-Vin)×(t-DT)/L
实现电压升压：Vout > Vin

📈 关键公式推导

电压传递比：

Vout/Vin = 1/(1-D)

当D接近1时，输出电压理论上可以无限大

电感设计：

L = Vin × D / (ΔiL × f)

输入电流纹波：

Δiin = D × Vout / (L × f)

📊 BOOST特性曲线

占空比D	电压增益	备注
0.1	1.11	轻微升压
0.5	2.0	倍压
0.8	5.0	高升压比
0.9	10.0	极高升压比
0.99	100.0	理论极限

🎯 BOOST电路特性分析

✅ 优点：

升压功能：Vout > Vin
输入电流连续：对输入电源友好
宽输入范围：适应电压变化
功率因数好：输入电流相对稳定

❌ 缺点：

输出电流脉冲：输出滤波要求高
高占空比敏感：D接近1时难以控制
右半平面零点：控制复杂度增加
启动困难：需要特殊启动电路

🏭 典型应用场景

PFC电路：功率因数校正
太阳能MPPT：最大功率点跟踪
LED背光驱动：升压恒流驱动
UPS系统：电池升压
汽车HID灯：12V→几百V点灯

🔄 BUCK-BOOST电路（升降压型）

📐 基本电路结构

类型1：反激式BUCK-BOOST

Vin ───┬─── L ───┬─── D ───┬─── -Vout
       │         │         │
       │         │         ├─── C ─── 负载
       │         │         │
       └─── PWM控制器      └─── GND
                 │
                SW(MOSFET)
                 │
               ──┴─── GND

类型2：四开关BUCK-BOOST

Vin ──┬─── S1 ───┬─── L ───┬─── S3 ───┬─── Vout
      │          │         │          │
      │          │         │          ├─── C ─── 负载
      │          │         │          │
      ├─── S2 ───┴─────────┴─── S4 ───┴─── GND

⚙️ 反激式BUCK-BOOST工作原理

🔄 工作周期分析

阶段1：开关导通（t = 0 到 DT）

MOSFET导通，二极管反向截止
输入电压加在电感两端
电感电流增加，储存能量
输出完全由电容供电（与输入隔离）

阶段2：开关断开（t = DT 到 T）

MOSFET关断，二极管导通
电感能量向输出传递
注意：输出电压极性相反！

📈 关键公式

电压传递比：

|Vout|/Vin = D/(1-D)

注意：输出电压为负极性

临界电感：

Lcrit = (1-D)² × R / (2×f)

🎯 四开关BUCK-BOOST优势

🔧 工作模式切换：

BUCK模式：S1、S4导通，实现降压
BOOST模式：S2、S3导通，实现升压
连续切换：无缝切换升降压模式

✅ 优点：

同相输出：输出电压与输入同极性
宽范围调节：可升可降
效率更高：相比反激式
输入输出隔离度好

❌ 缺点：

器件数量多：成本较高
控制复杂：需要复杂控制算法
驱动电路复杂：四个开关需要独立驱动

📊 三种拓扑对比

特性	BUCK	BOOST	BUCK-BOOST
输入输出关系	Vout < Vin	Vout > Vin	Vout ≠ Vin
电压增益	0 < D < 1	> 1	任意
输入电流	脉冲	连续	脉冲
输出电流	连续	脉冲	脉冲
器件数量	少	少	中等
控制复杂度	简单	中等	复杂
效率	高	高	中等
成本	低	低	中等

🔬 高级设计考虑

📐 电感设计要点

🧮 电感量计算

L = (Vin × D) / (ΔiL × f)  [BUCK]
L = (Vin × D) / (ΔiL × f)  [BOOST]

🔍 电感选择原则：

饱和电流：Isat > Imax + ΔiL/2
温升电流：Irms > Irms_max
直流电阻：最小化导通损耗
磁芯材料：铁粉芯、铁硅铝、铁镍钼

🔌 开关器件选择

MOSFET关键参数：

参数	BUCK应用	BOOST应用	说明
耐压VDS	> 1.5×Vin	> 1.5×Vout	安全裕量
导通电阻RDS(on)	越小越好	中等	降低导通损耗
栅极电荷Qg	越小越好	越小越好	降低开关损耗
封装形式	SO-8, PowerPAK	TO-220, D2PAK	散热考虑

🎛️ 控制策略

📊 控制模式对比：

电压模式控制：

✅ 简单易实现
✅ 响应快速
❌ 对噪声敏感
❌ 占空比>50%时不稳定

电流模式控制：

✅ 天然限流保护
✅ 负载调整率好
✅ 易于并联
❌ 需要电流检测

数字控制：

✅ 功能丰富
✅ 参数可调
✅ 通信接口
❌ 成本较高

🛡️ 保护电路设计

🚨 常见保护功能：

过流保护（OCP）：检测电感或开关电流
过压保护（OVP）：输出电压超限保护
欠压保护（UVP）：输入电压过低保护
过温保护（OTP）：温度过高保护
软启动：避免启动冲击
输出短路保护：快速关断防止损坏

🌟 实际应用案例分析

📱 案例1：手机快充电源适配器

需求分析：

输入：85-265VAC
输出：5V/3A, 9V/2A, 12V/1.5A
效率：>90%
体积：紧凑型

拓扑选择：

AC输入 → PFC(BOOST) → LLC → 后级BUCK → 多路输出

设计要点：

PFC采用BOOST拓扑，功率因数>0.95
主变换器用LLC谐振，高效低EMI
后级用同步BUCK，精确调压

🚗 案例2：汽车LED大灯驱动

需求分析：

输入：8-18V（汽车电瓶电压范围）
输出：恒流1A，约30V
保护：过温、过流、开路保护

拓扑选择：

采用BUCK-BOOST拓扑
原因：需要宽输入范围适应

关键设计：

// 电感设计
L = 47μH (考虑宽输入范围)
// 开关频率
f = 400kHz (平衡效率和体积)
// 控制模式
采用峰值电流模式控制

🔋 案例3：便携式设备电源管理

系统架构：

锂电池3.0-4.2V → BOOST(5V) → 多路BUCK → 各模块供电
                ↳ BUCK(3.3V)
                ↳ BUCK(1.8V)
                ↳ BUCK(1.2V)

设计考虑：

BOOST用于生成系统主电源5V
多路BUCK为不同模块供电
动态电压调节(DVS)节能

📈 发展趋势与新技术

🚀 技术发展方向

1. 宽禁带半导体应用

GaN MOSFET：
- 开关频率：MHz级别
- 效率提升：98%+
- 功率密度：3倍提升
SiC器件：
- 高温工作：200°C+
- 高压应用：1200V+
- 低损耗：50%损耗降低

2. 数字控制技术

// 数字PID控制示例
error = Vref - Vfb;
integral += error * dt;
derivative = (error - last_error) / dt;
duty = Kp*error + Ki*integral + Kd*derivative;

3. 多相技术

相位交错：降低输入输出纹波
负载均流：提高可靠性
模块化：易于扩展功率

🔮 未来发展趋势

📊 技术指标目标：

指标	当前水平	2030目标
效率	95%	98%+
功率密度	100W/in³	1000W/in³
开关频率	1MHz	10MHz+
成本	基准	50%降低

🌐 应用拓展：

电动汽车：更高效的DC-DC转换器
数据中心：48V总线架构
可再生能源：高效MPPT控制
无线充电：谐振式电源转换
空间应用：抗辐射高可靠性设计

💡 设计实践建议

🎯 初学者入门路径

第一步：理论基础

掌握电路基本原理
理解连续/断续模式
学会基本公式计算

第二步：仿真验证

推荐仿真软件：
- LTSpice (免费)
- PSIM (专业)
- PLECS (功率电子专用)

第三步：实际搭建

从简单BUCK开始
使用评估板学习
逐步设计完整系统

🛠️ 实用设计工具

📱 在线计算器：

TI WEBENCH Power Designer
Analog Devices Design Tools
Infineon Power Supply Calculator

📚 参考设计：

各大厂商Application Note
评估板参考设计
开源硬件项目

⚠️ 常见设计陷阱

电感饱和：选择不当导致效率急剧下降
热设计不足：温度过高影响可靠性
EMI考虑不足：电磁干扰超标
环路不稳定：补偿网络设计错误
布局不当：寄生参数影响性能

🎯 本章总结

📋 核心要点回顾

BUCK电路：
- 降压应用，Vout = D × Vin
- 高效率、控制简单
- 广泛应用于各种降压场合
BOOST电路：
- 升压应用，Vout = Vin/(1-D)
- 输入电流连续
- 适用于PFC、太阳能等应用
BUCK-BOOST电路：
- 升降压功能，适应宽输入范围
- 拓扑变化多样
- 控制相对复杂

🔍 选择指南

应用场景	推荐拓扑	关键考虑
固定降压	BUCK	效率、成本
固定升压	BOOST	功率因数、纹波
宽输入范围	BUCK-BOOST	模式切换、控制
隔离需求	反激、正激	安全、成本
