前面的一篇帖子从零上手地平线 OE 工具链：ResNet50 的 PTQ 量化与精度验证已经详细阐述了利用地平线征程 6（J6）量化与精度验证的具体实验步骤与实验方法，属于分类任务，基于此，最近又做了一个检测任务，也就是YOLOv3，一起看看与ResNet50 有什么异同。

与上一篇一样，本篇主要还是倾向于实验步骤和实验方法，至于原理性的内容，比如说OE工具链里面很多具体的运行细节，图片的预处理，后处理等内容，会在后面单独写帖子进行阐述。
在这里插入图片描述

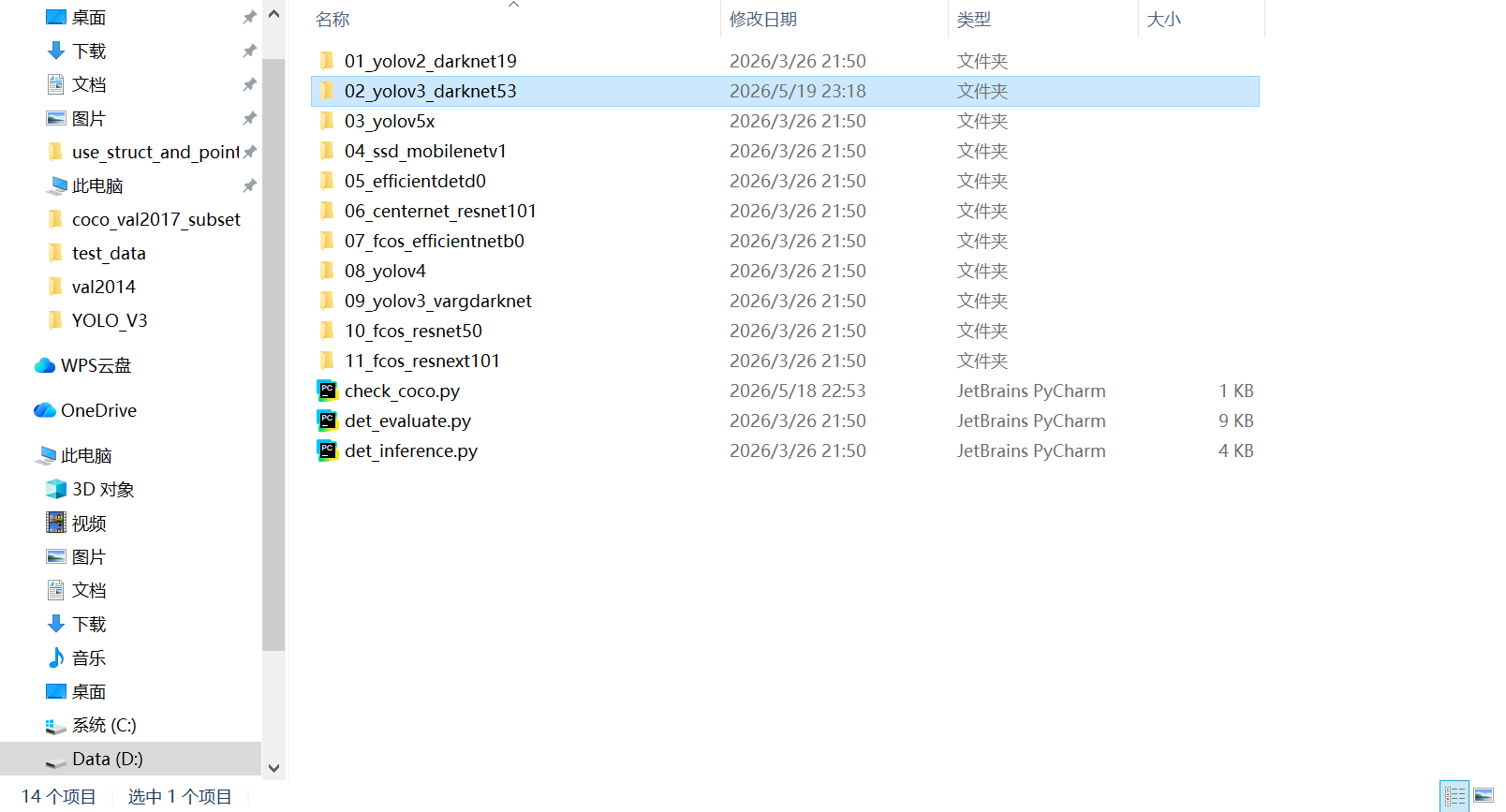

官方给的例程中，有2个关于YOLOv3的网络模型可供选择，一个是darknet53，另一个是vargdarknet，从名称上看，是骨干网络有点区别，此次实验我们选择第一个网络模型。

环境准备和镜像加载与此前实验没有什么区别，可直接参考上一篇帖子。我们直接从具体实验开始。

1 YOLOv3 模型实战：从准备到量化全流程

1.1 步骤 1：模型与数据初始化（00_init.sh）

直接执行脚本即可

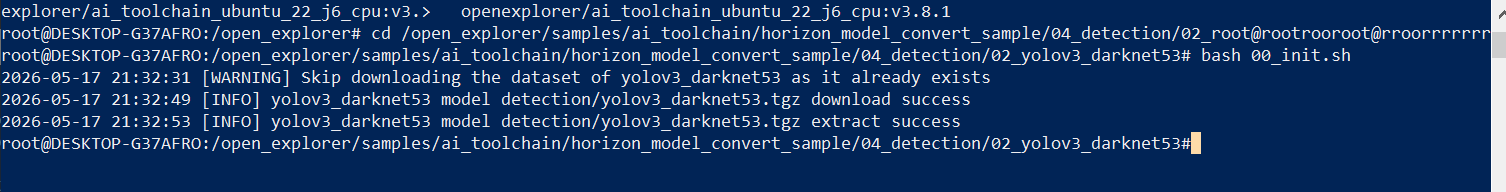

bash 00_init.sh

请添加图片描述
运行成功。

与Resnet50类似，执行 00_init.sh 脚本来获取示例对应的校准数据集和原始模型。如果我们能在本地找到校准数据集和原始模型，就说明初始化成功！

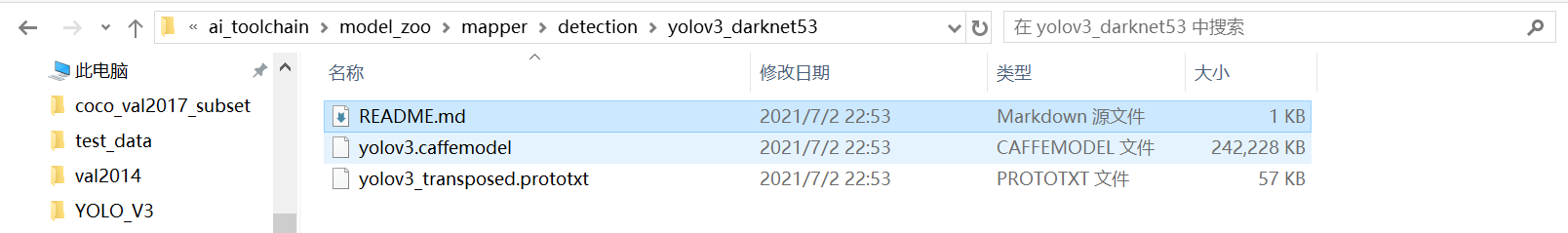

在路径D:\Horizon_J6\horizon_j6_open_explorer_v3.8.1-py310_20260326\samples\ai_toolchain\model_zoo\mapper\detection\yolov3_darknet53下，找到了原始模型。
在这里插入图片描述

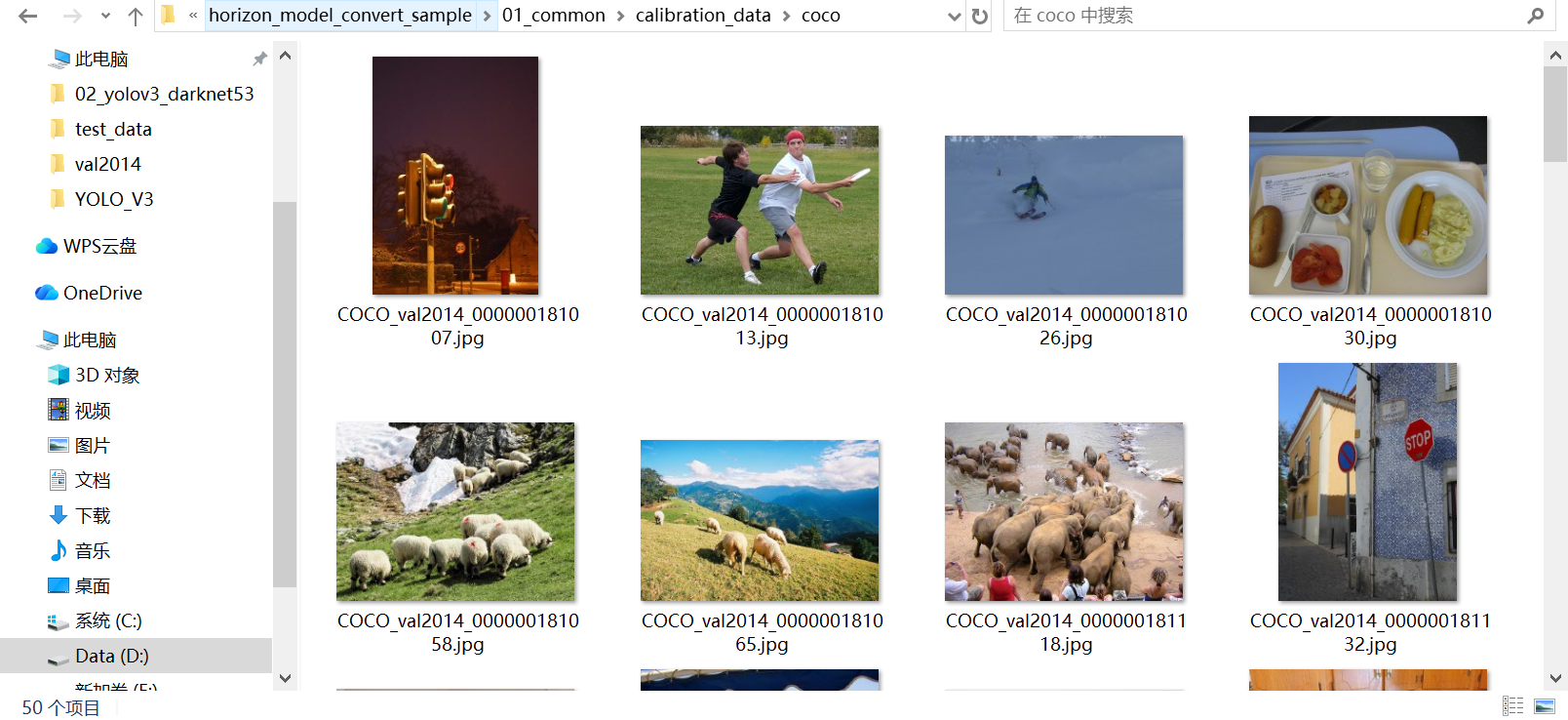

在路径D:\Horizon_J6\horizon_j6_open_explorer_v3.8.1-py310_20260326\samples\ai_toolchain\horizon_model_convert_sample\01_common\calibration_data下，找到了校准数据集。

1.2 步骤 2：模型预检（01_check.sh）

在浮点模型准备好之后，需要先进行快速的模型验证，验证是否有地平线硬件平台不支持的算子，为后续步骤做准备。

执行脚本：

bash 01_check.sh

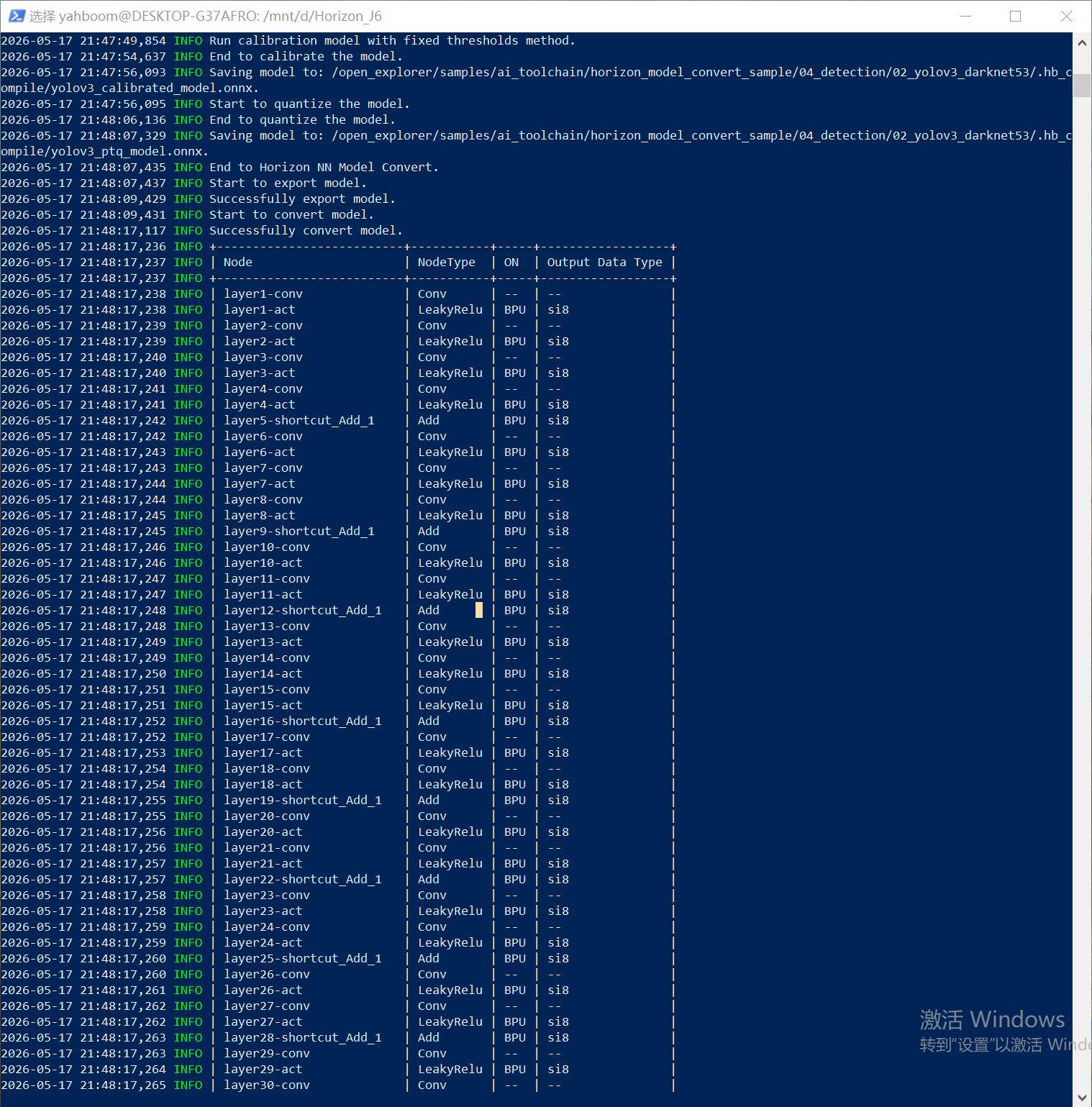

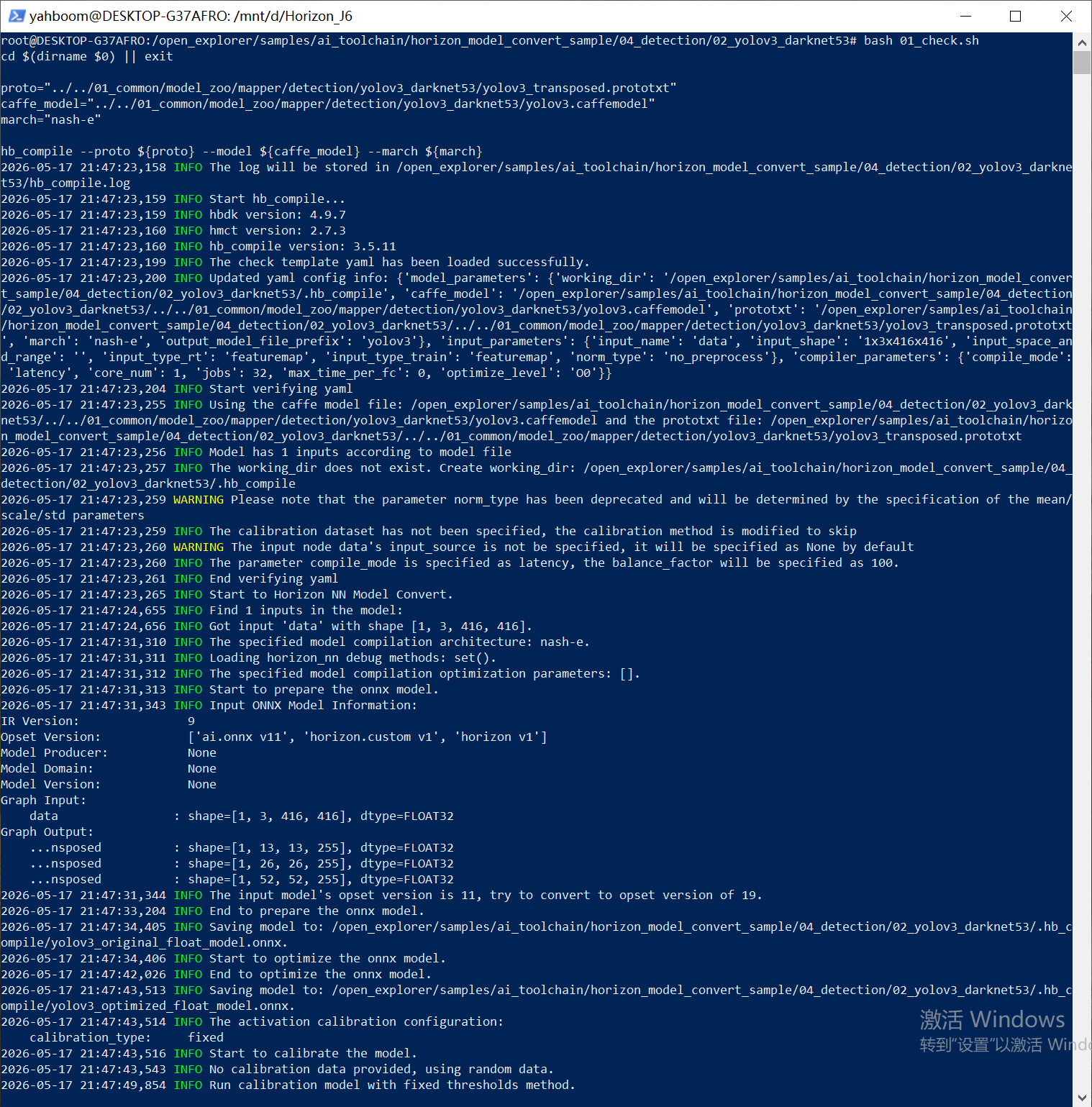

输出如下（只展示部分结果）：
请添加图片描述

运行正常，没有发现不支持的算子。

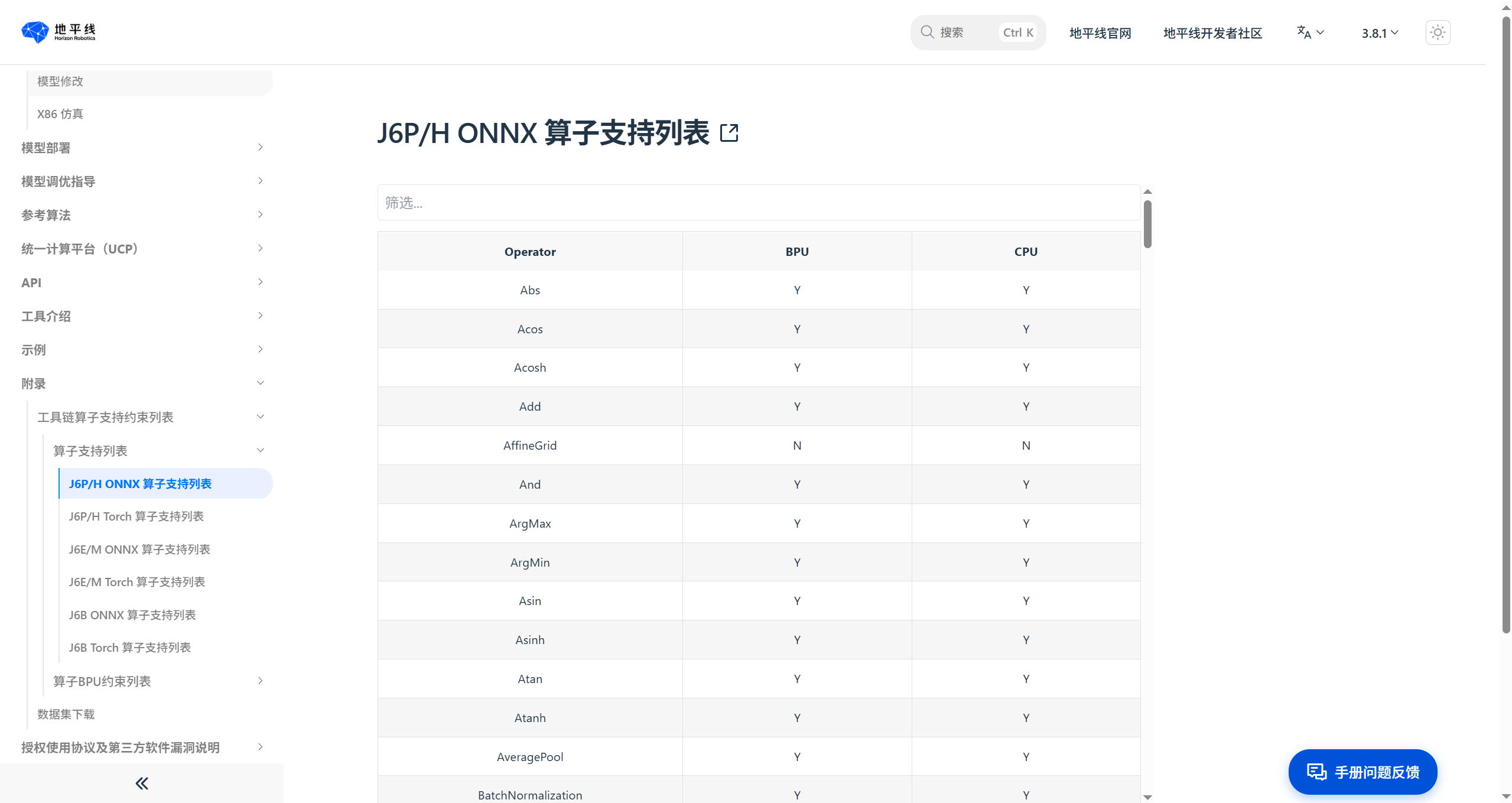

在开发者社区，也可以自己手动查找不同的地平线平台所支持的算子。
在这里插入图片描述

1.3 步骤 3：校准数据预处理（02_preprocess.sh）

脚本将原始 JPG 图片转换为量化工具可直接读取的.npy格式，完成数据归一化、尺寸调整等预处理，为后续 PTQ 量化提供校准数据。
运行以下脚本，进行校准数据的预处理，

bash 02_preprocess.sh

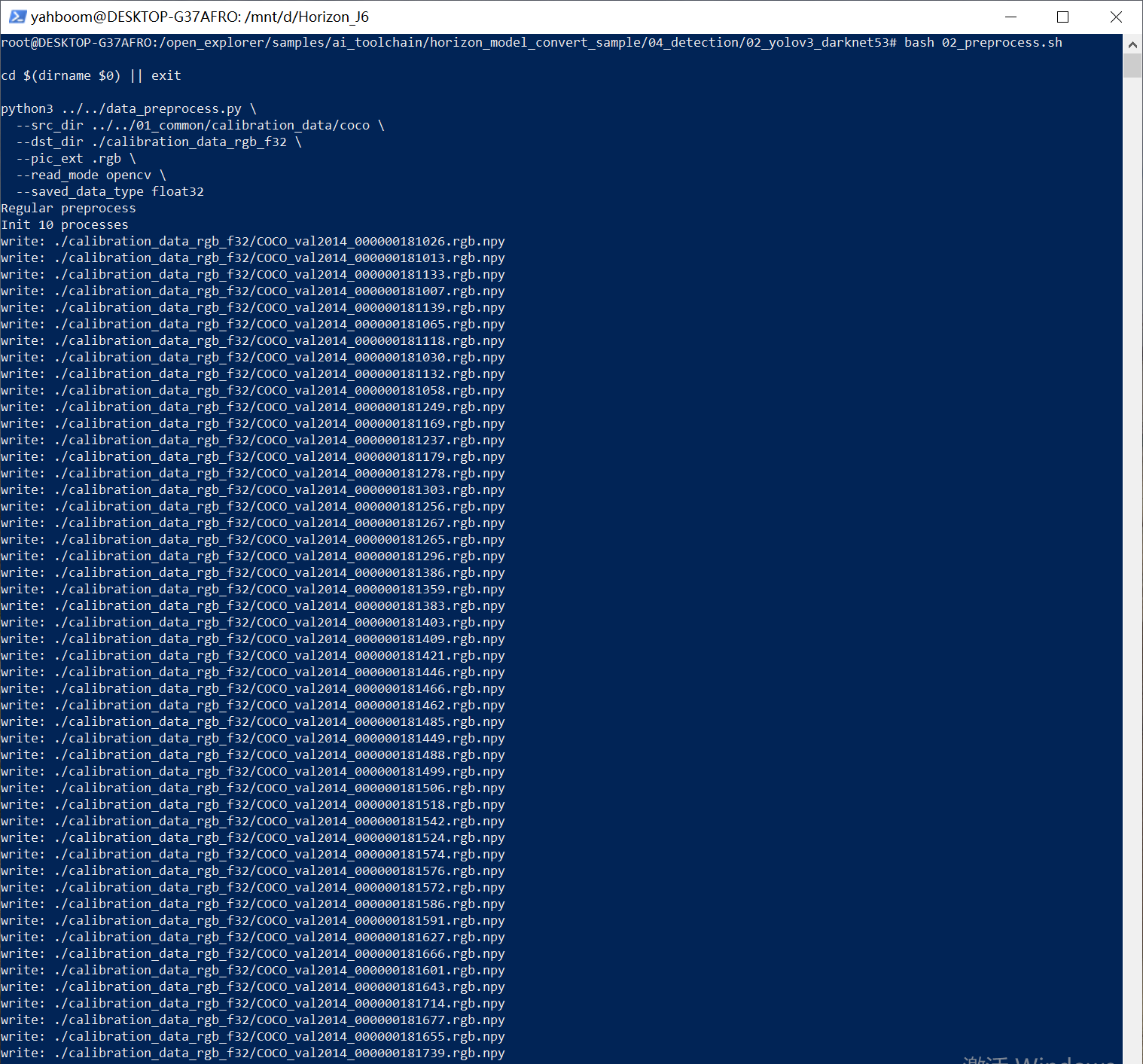

终端打印输出如下：
请添加图片描述
顺利地将校准数据集变换成了.npy文件。

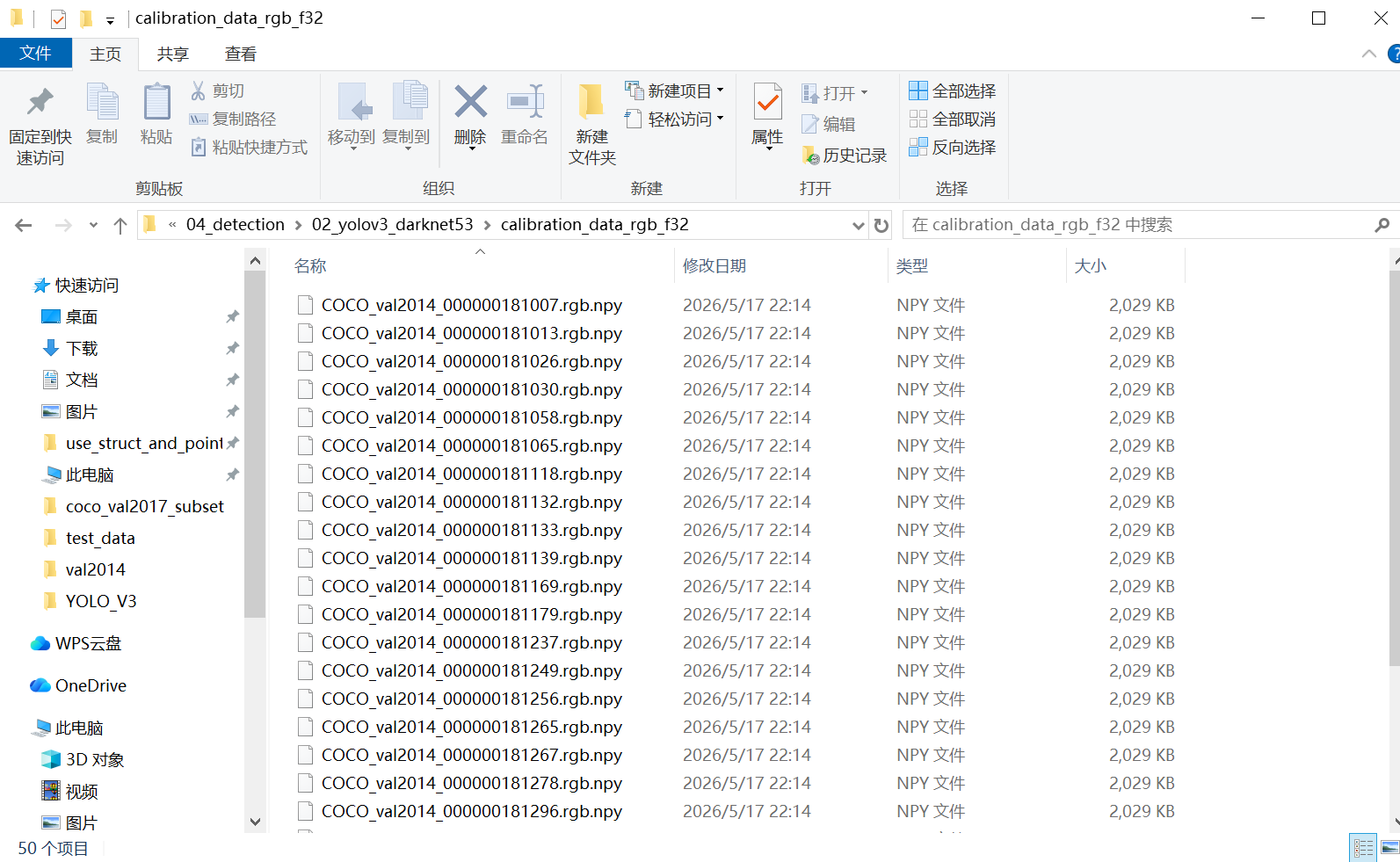

在路径D:\Horizon_J6\horizon_j6_open_explorer_v3.8.1-py310_20260326\samples\ai_toolchain\horizon_model_convert_sample\04_detection\02_yolov3_darknet53\calibration_data_rgb_f32下，可以很方便地找到导出的.npy文件。
在这里插入图片描述

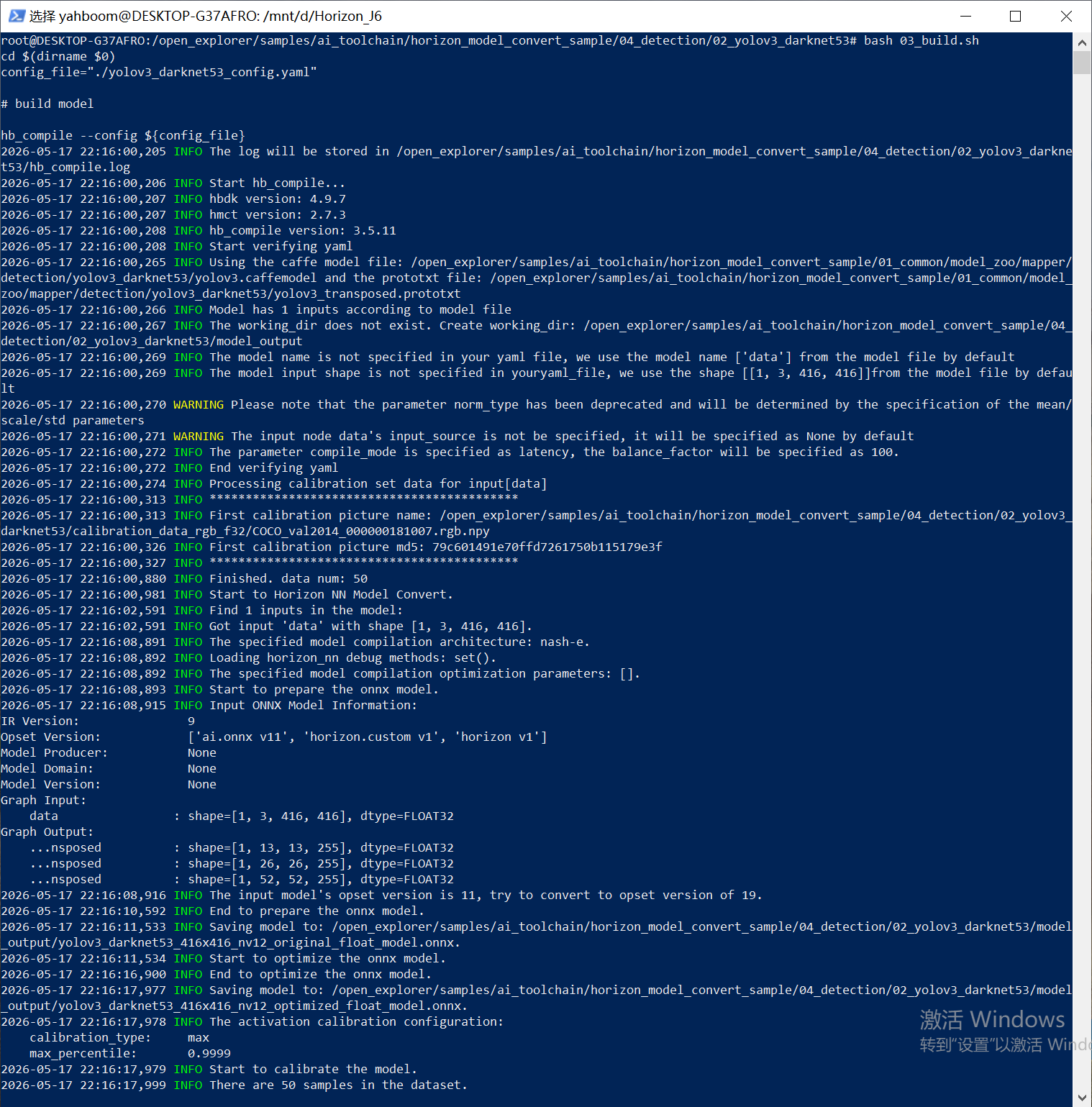

1.4 步骤 4：模型量化与编译（03_build.sh）

上篇帖子有提及，这个步骤有两个核心任务，一个是量化，一个是编译。
🍉量化：将将 FP32 模型转换为 INT8 模型。
🍉模型编译：将量化后的模型编译为地平线 J6 芯片可直接加载的.hbm格式文件，最终生成model_output/yolov3_darknet53_416x416_nv12.hbm，即端侧部署模型。

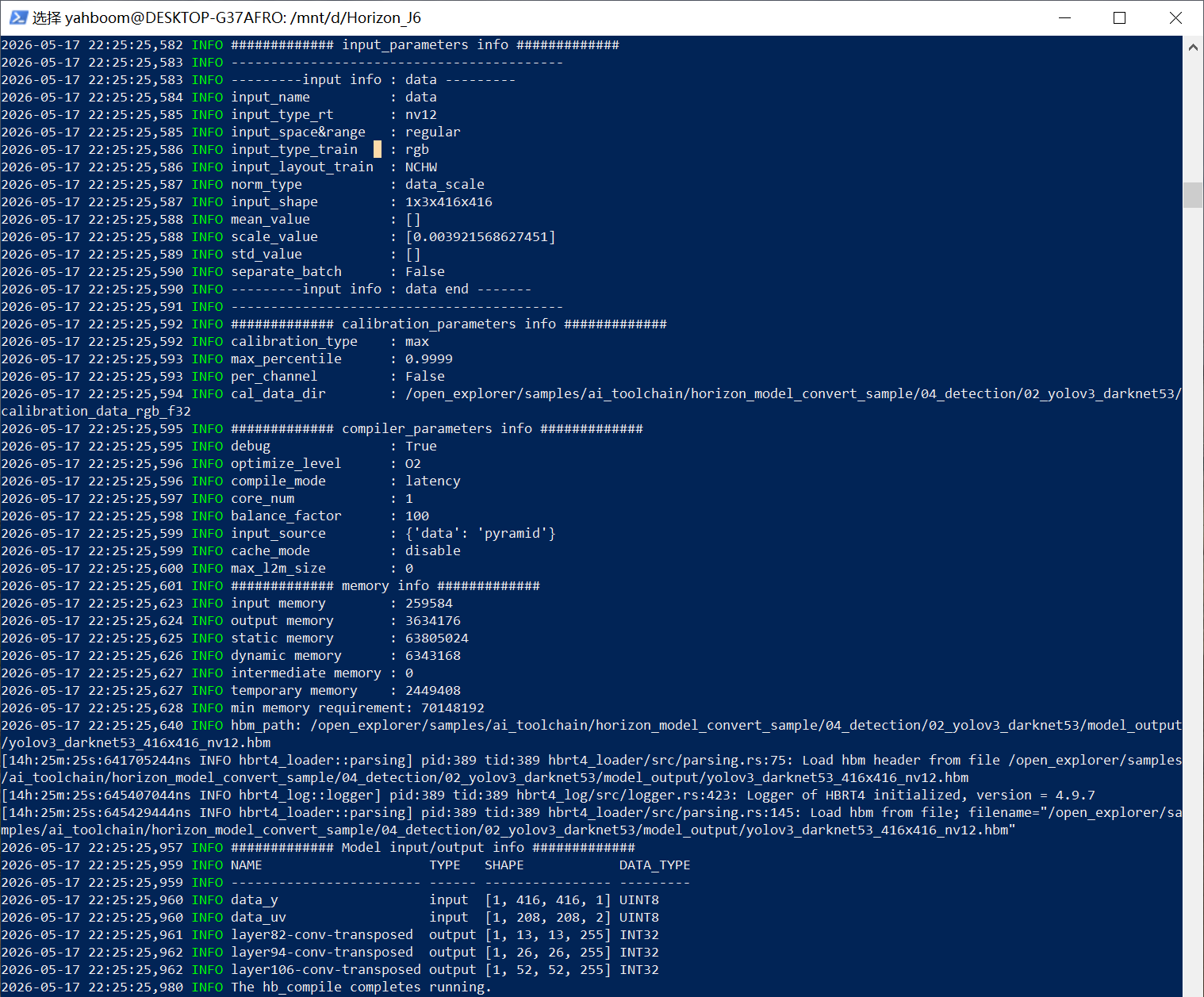

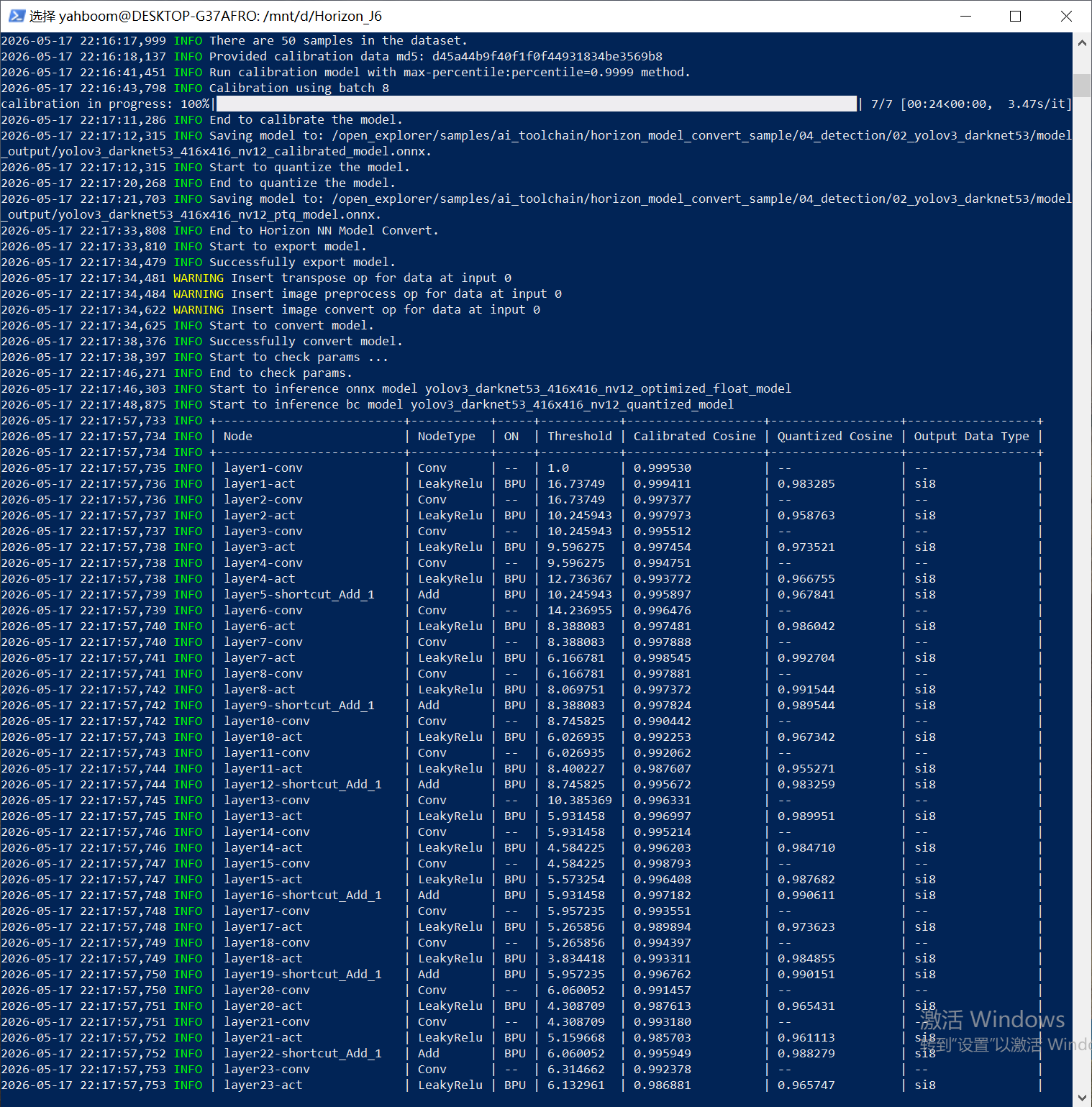

请添加图片描述

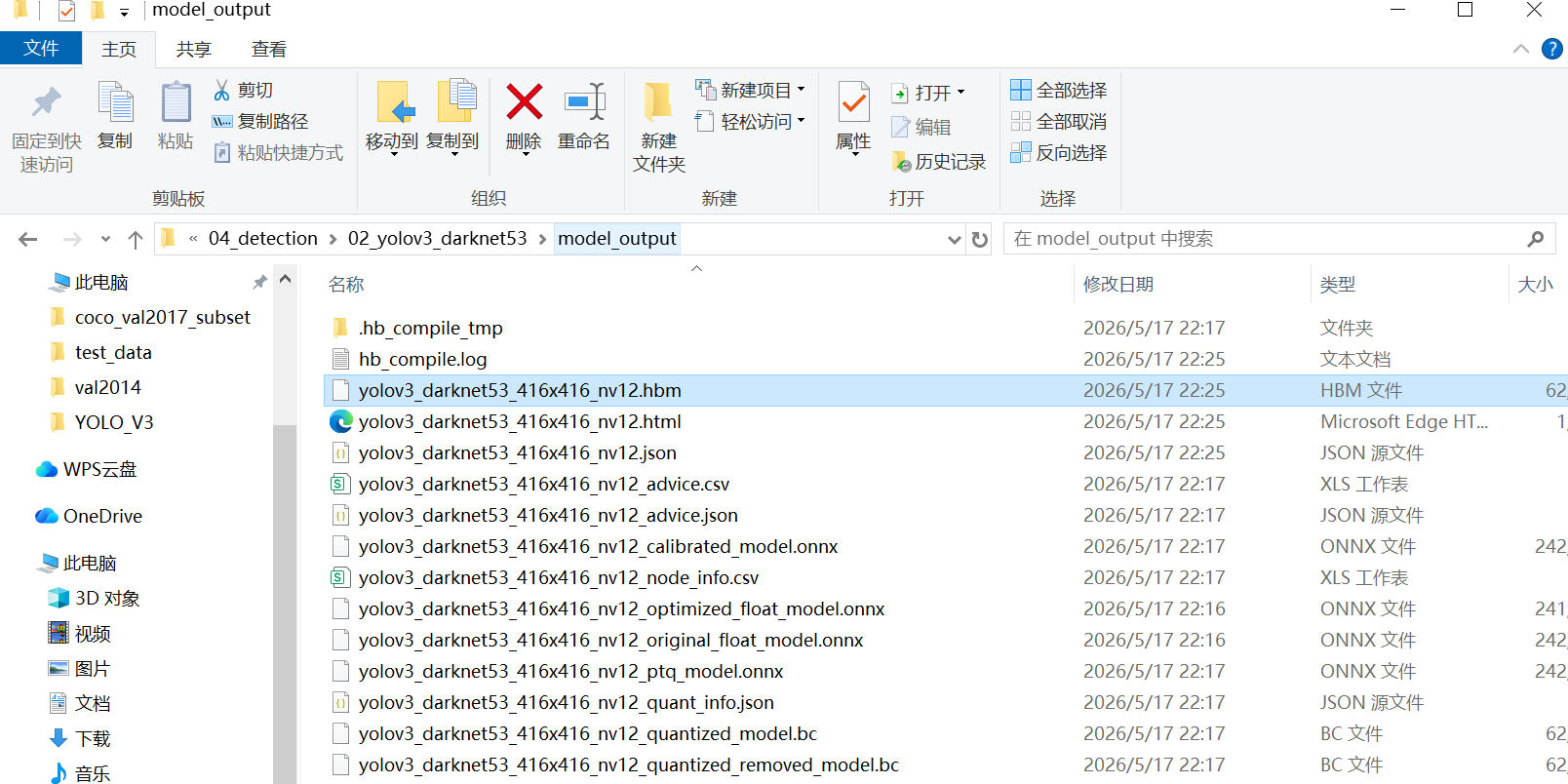

在本地，可以看到量化编译后的模型文件：
在这里插入图片描述

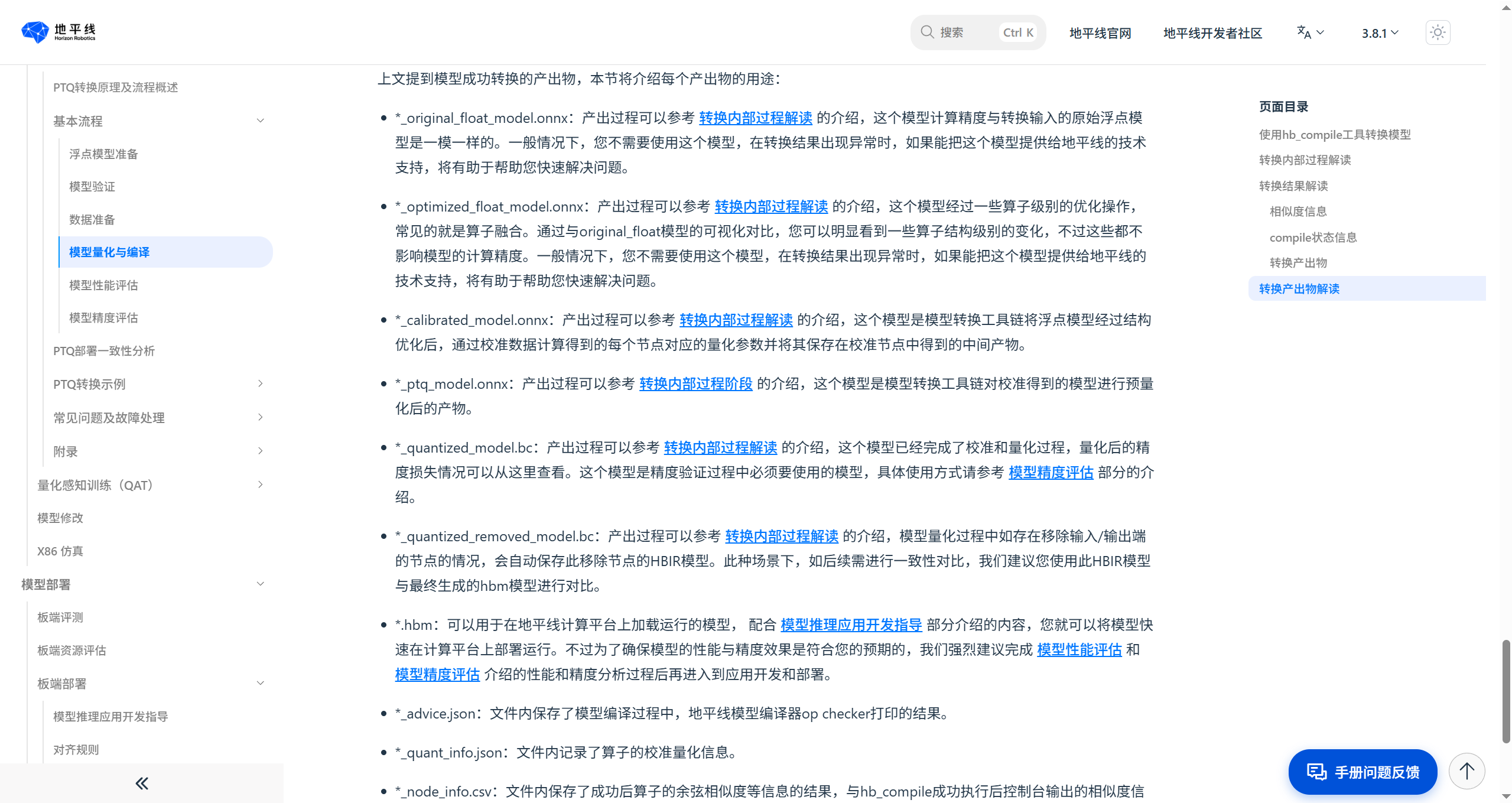

不同文件的意义和作用，可以在开发者平台上看到：

1.5 步骤 5：模拟推理验证（04_inference.sh）

这一步，是执行一次单个图像的推理。
执行脚本：

bash 04_inference.sh

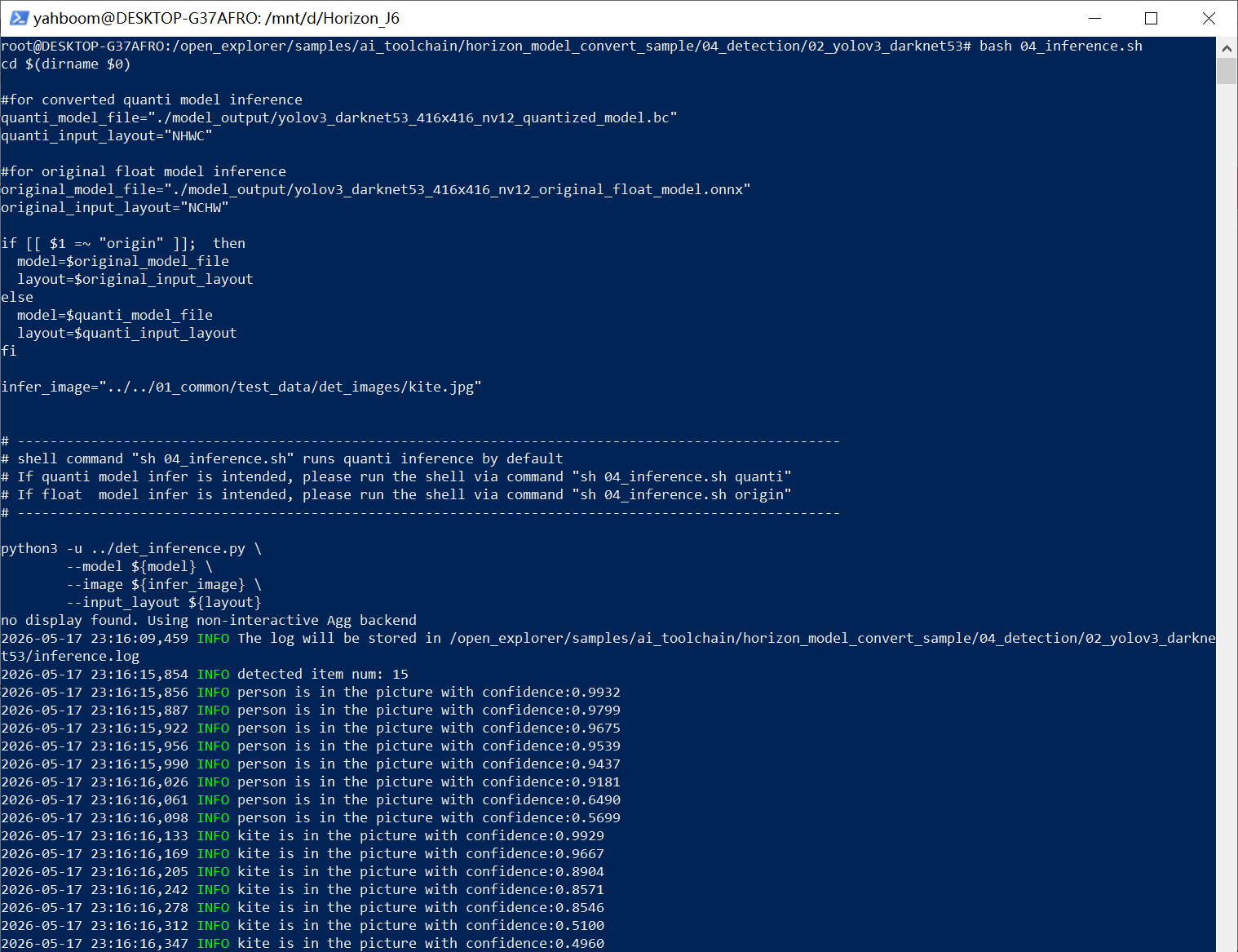

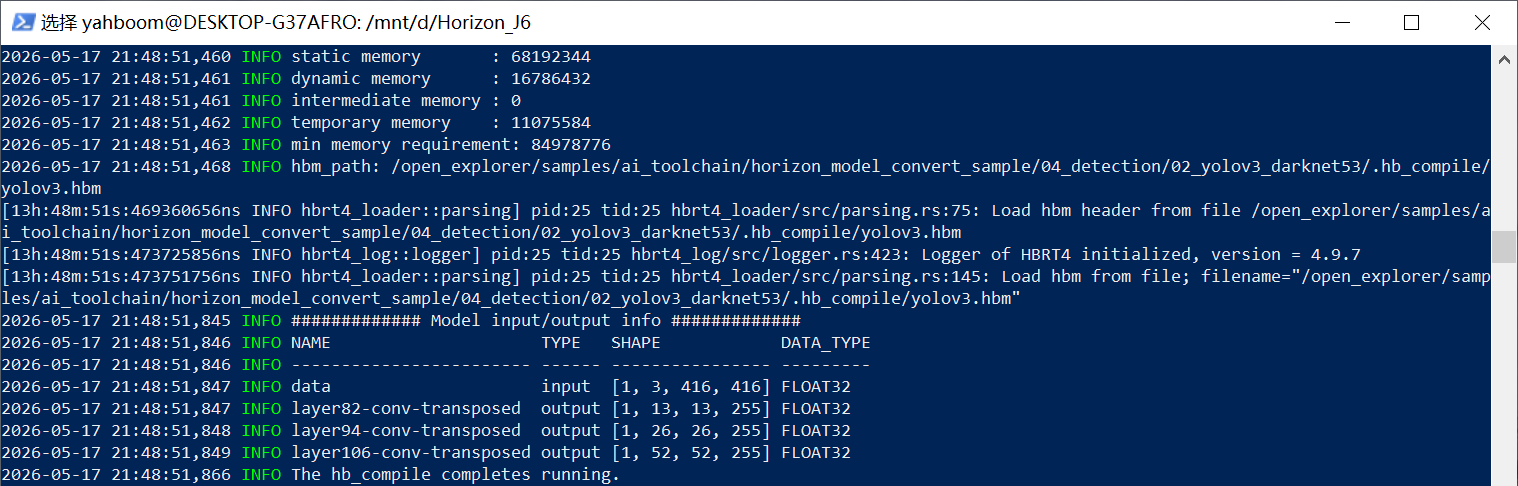

请添加图片描述
与上一篇的分类任务不同，这次是目标检测任务，由于一张图片上可能会有多个物体，因此会有多个输出，从终端可以看出，总共检测到15个目标，8个人和7个风筝。

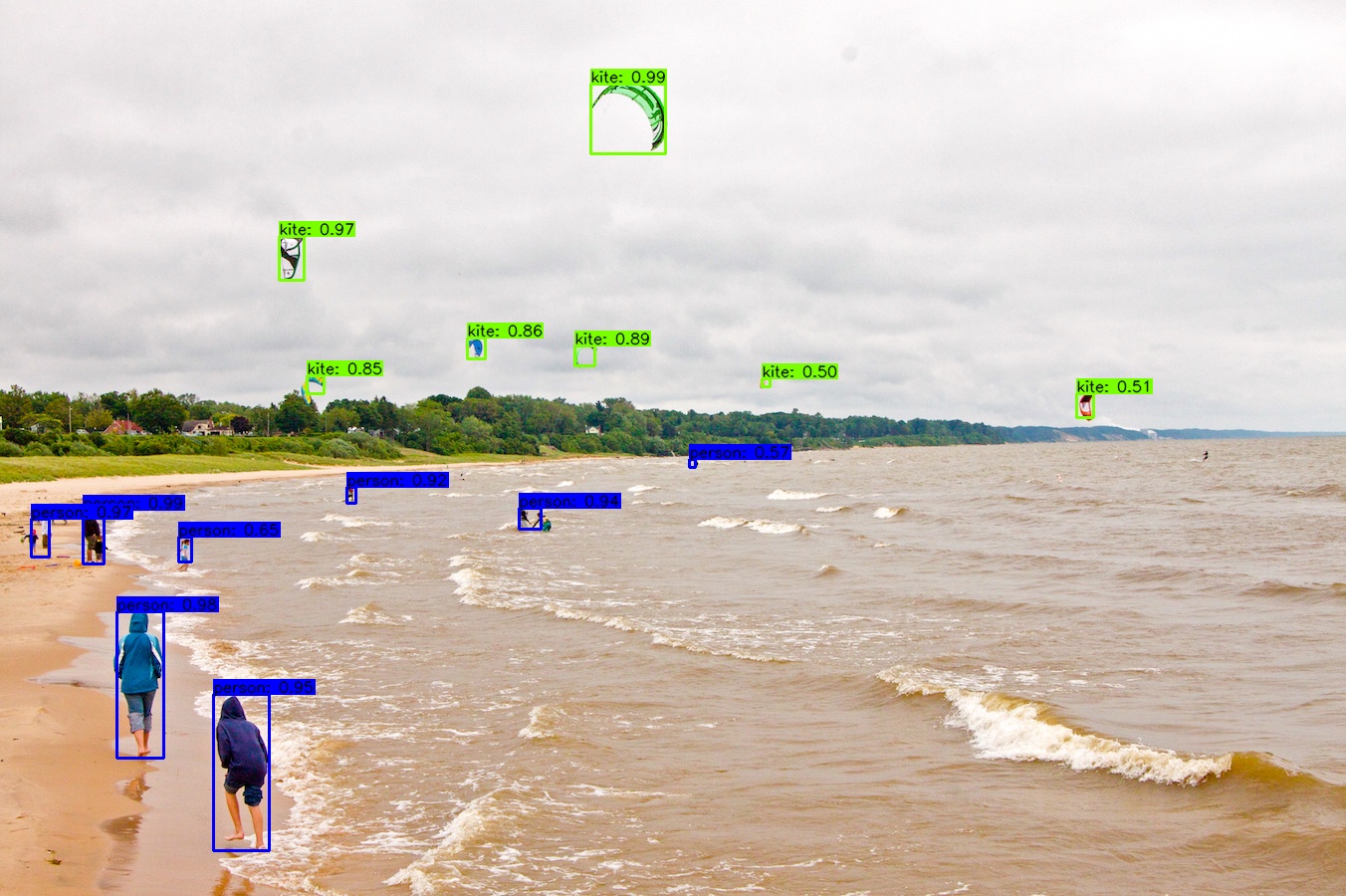

在脚本的同级路径下，可以看到推理的结果：
请添加图片描述
从图片中可以看出，网络预测的结果非常理想，甚至连肉眼非常难以辨别的目标也能检测出来。

虽然没能得出具体预测的坐标，也可以从后续的实验中得到一些参数指标，证明模型的预测能力。

1.6 步骤 6：模型精度评估（05_evaluate.sh）

默认脚本会加载完整 COCO 2014 验证集，可通过test参数使用小数据集快速验证。最常见的命令是直接执行脚本：

bash 05_evaluate.sh

与上次做Resnet50实验的时候一样，这次仍然是找不到数据集。而且这次的问题更加严重。有2个坏消息：

🌄上次有本地的标签文件，只需要从中手动提取出需要的部分即可，而这次本地根本没有标签🏷️文件，需要自己下载，自己提起。
🌄上次数据集图片和标签文件从名称上编号是连续的，而COCO数据集是不连续的，这样从原本的完整数据集中去掉校准数据集的时候比以前麻烦很多。

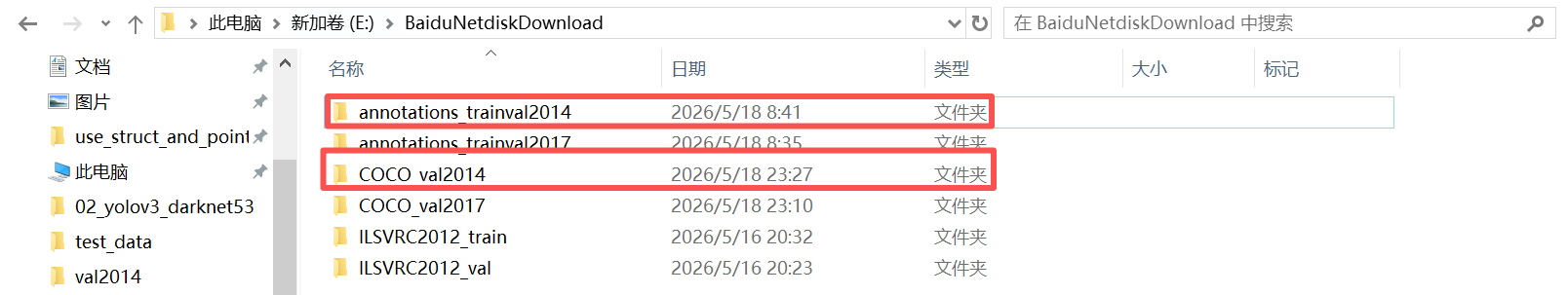

首先，想办法下载COCO val2014数据集到本地。

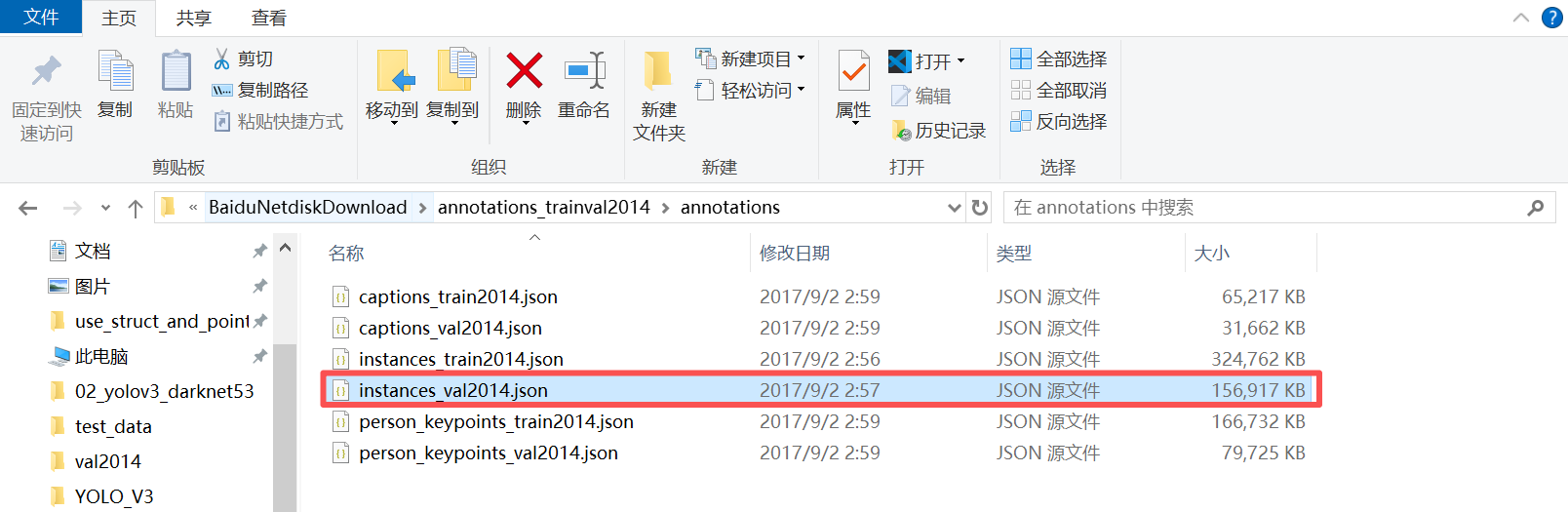

在这里插入图片描述
其中，instances_val2014.json是标签文件。

现在需要验证，数据集与标签文件是否对应，由于标签文件太大，无法直接手动打开，所以可以手动写python脚本来实现。先在本地创建一个可以复用的脚本文件06_exclude_calib.sh，这个脚本到时候调用一个python程序，有2个作用：

可以用来验证标签文件与图像是否对应。
可以用来生成我们需要的评估数据集。
先写脚本里面的内容：

set -v -e
cd $(dirname $0) || exit

# 使用绝对路径（根据你的实际目录调整）
CALIB_IMG_DIR="../../01_common/calibration_data/coco"   # 相对路径也可，但确保存在
FULL_ANNOTATION_FILE="/mnt/e/BaiduNetdiskDownload/annotations_trainval2014/annotations/instances_val2014.json"
FULL_IMG_DIR="/mnt/e/BaiduNetdiskDownload/COCO_val2014/val2014/val2014/val2014"
OUTPUT_DIR="../../01_common/test_data/coco/eval_subset_excluding_calib"
COPY_IMAGES="true"
# ============================================================

# 如果通过命令行参数覆盖，可以这样使用：
# sh 06_exclude_calib.sh --calib_dir xxx --anno_file xxx ...

# 解析简单的命令行参数（可选）
while [[ $# -gt 0 ]]; do
    case $1 in
        --calib_dir)
            CALIB_IMG_DIR="$2"
            shift 2
            ;;
        --anno_file)
            FULL_ANNOTATION_FILE="$2"
            shift 2
            ;;
        --img_dir)
            FULL_IMG_DIR="$2"
            shift 2
            ;;
        --output_dir)
            OUTPUT_DIR="$2"
            shift 2
            ;;
        --no_copy)
            COPY_IMAGES="false"
            shift
            ;;
        *)
            echo "未知参数: $1"
            exit 1
            ;;
    esac
done

echo "=========================================="
echo "校准图片目录: $CALIB_IMG_DIR"
echo "完整标注文件: $FULL_ANNOTATION_FILE"
echo "完整图片目录: $FULL_IMG_DIR"
echo "输出目录: $OUTPUT_DIR"
echo "复制图片: $COPY_IMAGES"
echo "=========================================="

# 调用 Python 脚本，传递参数
python3 -u exclude_calib_images.py \
    --calib_dir "$CALIB_IMG_DIR" \
    --anno_file "$FULL_ANNOTATION_FILE" \
    --img_dir "$FULL_IMG_DIR" \
    --output_dir "$OUTPUT_DIR" \
    --copy_images "$COPY_IMAGES"

本地创建python文件exclude_calib_images.py，并撰写内容：

import json
import cv2
import numpy as np
import os

# ========== 请修改为你的实际路径 ==========
ANNO_FILE = "/mnt/e/BaiduNetdiskDownload/annotations_trainval2014/annotations/instances_val2014.json"
IMAGE_DIR = "/mnt/e/BaiduNetdiskDownload/COCO_val2014/val2014/val2014/val2014"   # 你的图片所在目录
OUTPUT_DIR = "./verified"                              # 输出目录
TARGET_IMAGE_ID = 558840                                # 你要验证的图片ID
# ==========================================

os.makedirs(OUTPUT_DIR, exist_ok=True)

# 1. 加载标注文件
print("加载标注文件...")
with open(ANNO_FILE, 'r') as f:
    data = json.load(f)

# 2. 构建 id -> 类别名 的映射
cat_id_to_name = {cat['id']: cat['name'] for cat in data['categories']}

# 3. 找到目标图片的信息
img_info = None
for img in data['images']:
    if img['id'] == TARGET_IMAGE_ID:
        img_info = img
        break

if img_info is None:
    print(f"错误：未找到图片 ID {TARGET_IMAGE_ID}")
    exit(1)

img_file = img_info['file_name']
img_path = os.path.join(IMAGE_DIR, img_file)

if not os.path.exists(img_path):
    print(f"错误：图片文件不存在 {img_path}")
    exit(1)

print(f"图片文件: {img_file}")

# 4. 找到该图片的所有标注
anns = [ann for ann in data['annotations'] if ann['image_id'] == TARGET_IMAGE_ID]

if len(anns) == 0:
    print("该图片没有标注框。")
else:
    print(f"找到 {len(anns)} 个标注框。")

# 5. 读取图片并画框
image = cv2.imread(img_path)
height, width = image.shape[:2]

colors = [(0, 255, 0), (255, 0, 0), (0, 0, 255), (255, 255, 0), (255, 0, 255)]  # 不同颜色

for idx, ann in enumerate(anns):
    bbox = ann['bbox']   # [x, y, width, height]
    cat_id = ann['category_id']
    cat_name = cat_id_to_name.get(cat_id, "unknown")

    x, y, w, h = [int(v) for v in bbox]
    color = colors[idx % len(colors)]
    cv2.rectangle(image, (x, y), (x + w, y + h), color, 2)
    label = f"{cat_name} (ID:{cat_id})"
    cv2.putText(image, label, (x, y - 5), cv2.FONT_HERSHEY_SIMPLEX, 0.6, color, 2)

# 6. 保存结果
output_path = os.path.join(OUTPUT_DIR, f"bbox_{img_file}")
cv2.imwrite(output_path, image)
print(f"带标注框的图片已保存至: {output_path}")

终端输入：

bash 06_exclude_calib.sh

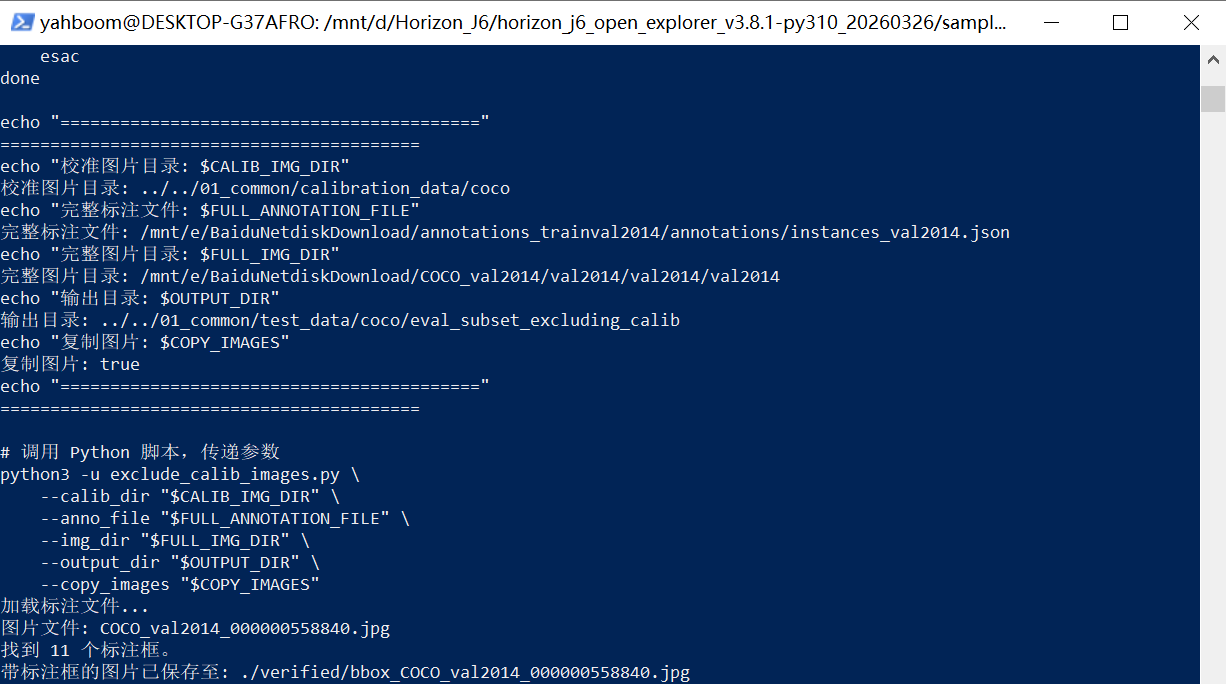

打印输出：
在这里插入图片描述
终端打印输出已经告诉了我们保存路径，直接在该路径下找到图片即可。

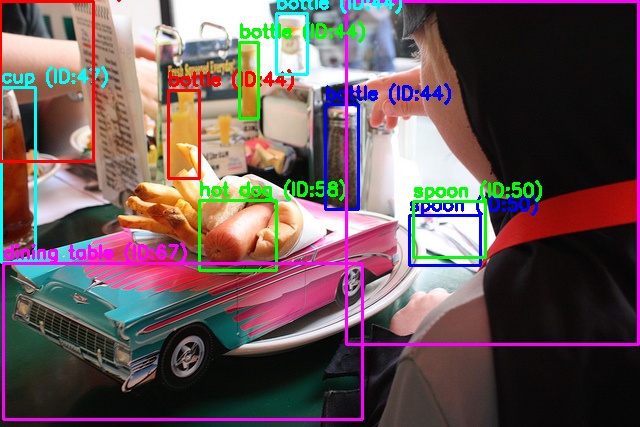

请添加图片描述
可以看到，数据集的图片与标签文件是一一对应的，没有问题，数据集太大，并没有做太多的实验。

紧接着就可以继续写程序制作验证的数据集了，受限于电脑的性能，我只挑出了200张照片。还是复用刚才的python文件，只需将内容改一下就行：

import json
import os
import shutil
import argparse

def main():
    parser = argparse.ArgumentParser(description='从COCO验证集中排除校准图片，并保留前N张')
    parser.add_argument('--calib_dir', required=True, help='校准图片目录（50张）')
    parser.add_argument('--anno_file', required=True, help='完整的instances_val2014.json路径')
    parser.add_argument('--img_dir', required=True, help='完整的val2014图片目录')
    parser.add_argument('--output_dir', required=True, help='输出目录（存放新标注和图片子集）')
    parser.add_argument('--copy_images', type=str, default='true', choices=['true', 'false'],
                        help='是否复制图片文件到输出目录（默认true）')
    parser.add_argument('--max_images', type=int, default=200,
                        help='最多保留多少张图片（排除校准图片后取前N张，默认200）')
    args = parser.parse_args()

    calib_dir = args.calib_dir
    full_anno_file = args.anno_file
    full_img_dir = args.img_dir
    output_dir = args.output_dir
    copy_images = args.copy_images.lower() == 'true'
    max_images = args.max_images

    # 1. 收集校准图片的文件名
    calib_files = set()
    for f in os.listdir(calib_dir):
        if f.lower().endswith('.jpg'):
            calib_files.add(f)
    print(f"校准图片数量: {len(calib_files)}")
    if len(calib_files) == 0:
        print("错误：校准图片目录中没有找到.jpg文件")
        return

    # 2. 加载完整标注文件
    print("正在加载完整的标注文件（约240MB，请稍等）...")
    with open(full_anno_file, 'r') as f:
        full_data = json.load(f)

    # 3. 构建文件名->图片ID的映射
    filename_to_id = {img['file_name']: img['id'] for img in full_data['images']}
    print(f"标注文件中总图片数: {len(filename_to_id)}")

    # 4. 找出需要排除的图片ID
    exclude_ids = set()
    missing_files = []
    for f in calib_files:
        if f in filename_to_id:
            exclude_ids.add(filename_to_id[f])
        else:
            missing_files.append(f)
    if missing_files:
        print(f"警告：以下校准图片在标注文件中未找到：{missing_files}")
    print(f"需要排除的图片ID数量: {len(exclude_ids)}")

    # 5. 构建保留的图片列表（排除校准图片，并按原顺序取前max_images张）
    kept_images = []
    for img in full_data['images']:
        if img['id'] not in exclude_ids:
            kept_images.append(img)
            if len(kept_images) >= max_images:
                break
    print(f"实际保留的图片数量: {len(kept_images)}")

    # 6. 收集这些图片的ID集合
    kept_ids = {img['id'] for img in kept_images}

    # 7. 筛选标注：只保留属于kept_ids的标注
    kept_annotations = []
    for ann in full_data['annotations']:
        if ann['image_id'] in kept_ids:
            kept_annotations.append(ann)

    print(f"保留的标注数量: {len(kept_annotations)}")

    # 8. 构建新的JSON结构
    new_data = {
        "info": full_data.get("info", {}),
        "licenses": full_data.get("licenses", []),
        "categories": full_data["categories"],
        "images": kept_images,
        "annotations": kept_annotations
    }

    # 9. 保存新标注文件（使用紧凑格式，与原文件一致）
    os.makedirs(output_dir, exist_ok=True)
    output_anno_path = os.path.join(output_dir, 'instances_val2014_excl_calib.json')
    with open(output_anno_path, 'w') as f:
        json.dump(new_data, f, separators=(',', ':'))  # 紧凑格式，无多余空格和换行
    print(f"新标注文件已保存至: {output_anno_path}")

    # 10. 可选：复制对应的图片文件
    if copy_images:
        img_output_dir = os.path.join(output_dir, 'images')
        os.makedirs(img_output_dir, exist_ok=True)
        for img in kept_images:
            src = os.path.join(full_img_dir, img['file_name'])
            dst = os.path.join(img_output_dir, img['file_name'])
            if os.path.exists(src):
                shutil.copy2(src, dst)
            else:
                print(f"警告：图片文件不存在 {src}")
        print(f"图片已复制到: {img_output_dir}")

    print("完成！")

if __name__ == "__main__":
    main()

还是用刚才的06脚本，运行即可。运行完会在D:\Horizon_J6\horizon_j6_open_explorer_v3.8.1-py310_20260326\samples\ai_toolchain\horizon_model_convert_sample\01_common\test_data\coco\coco_val2017_subset路径下生成我们所需的数据集图像和标签文件。

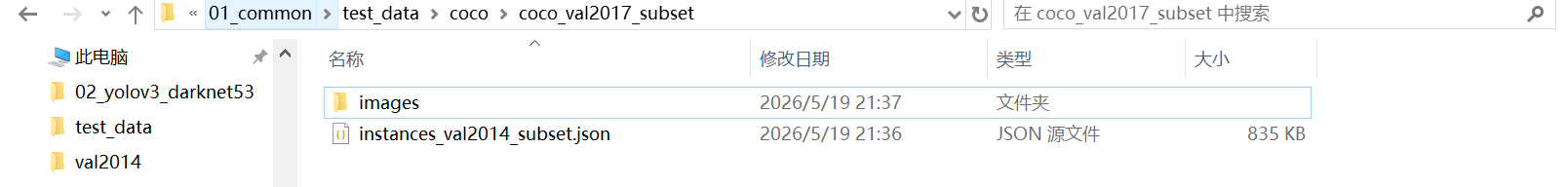

在这里插入图片描述

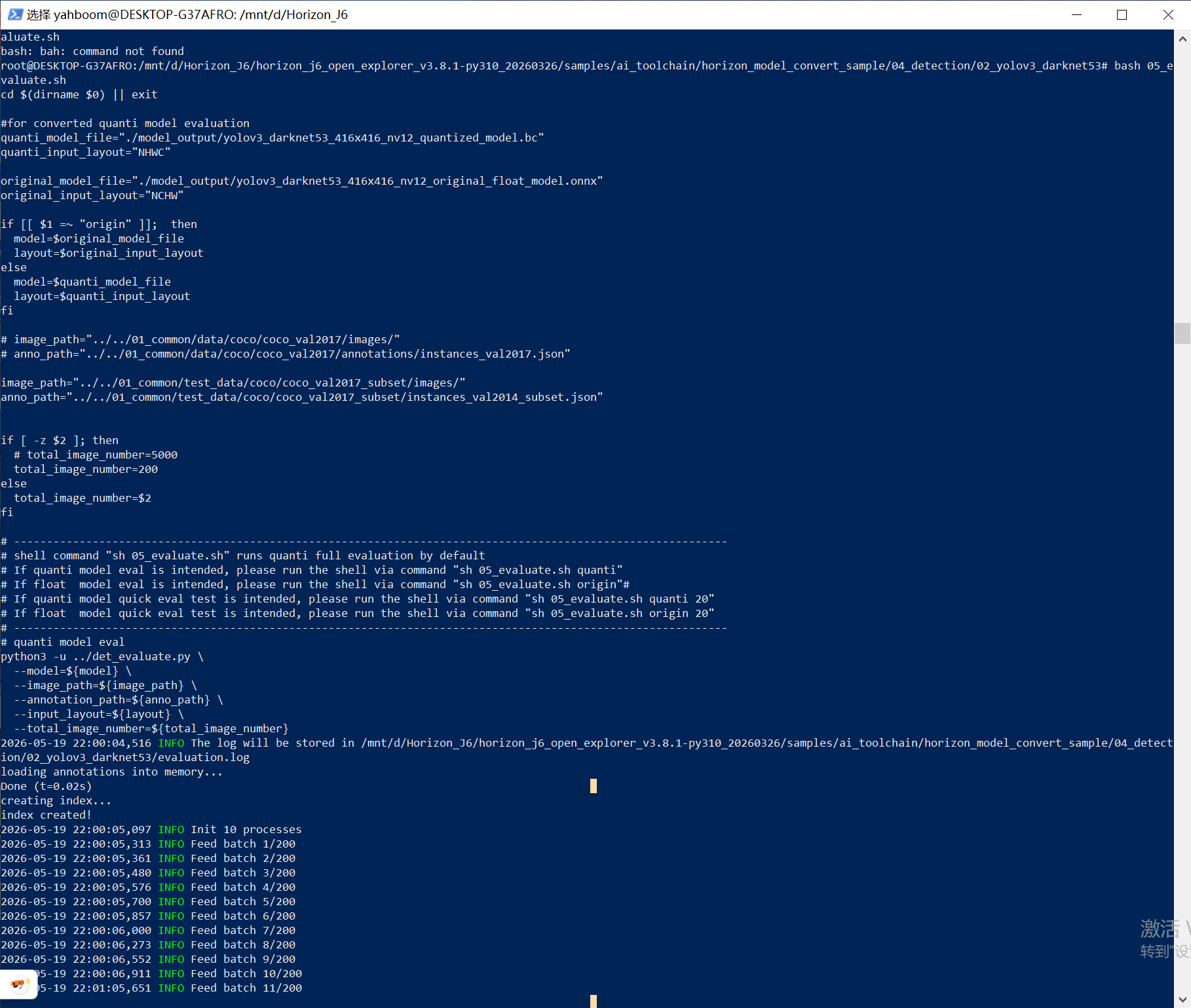

至此，所有工作准备就绪，只需要将05_evaluate.sh脚本里面的读取路径替换成我们当前数据集的相关路径即可。然后运行脚本：

bash 05_evaluate.sh

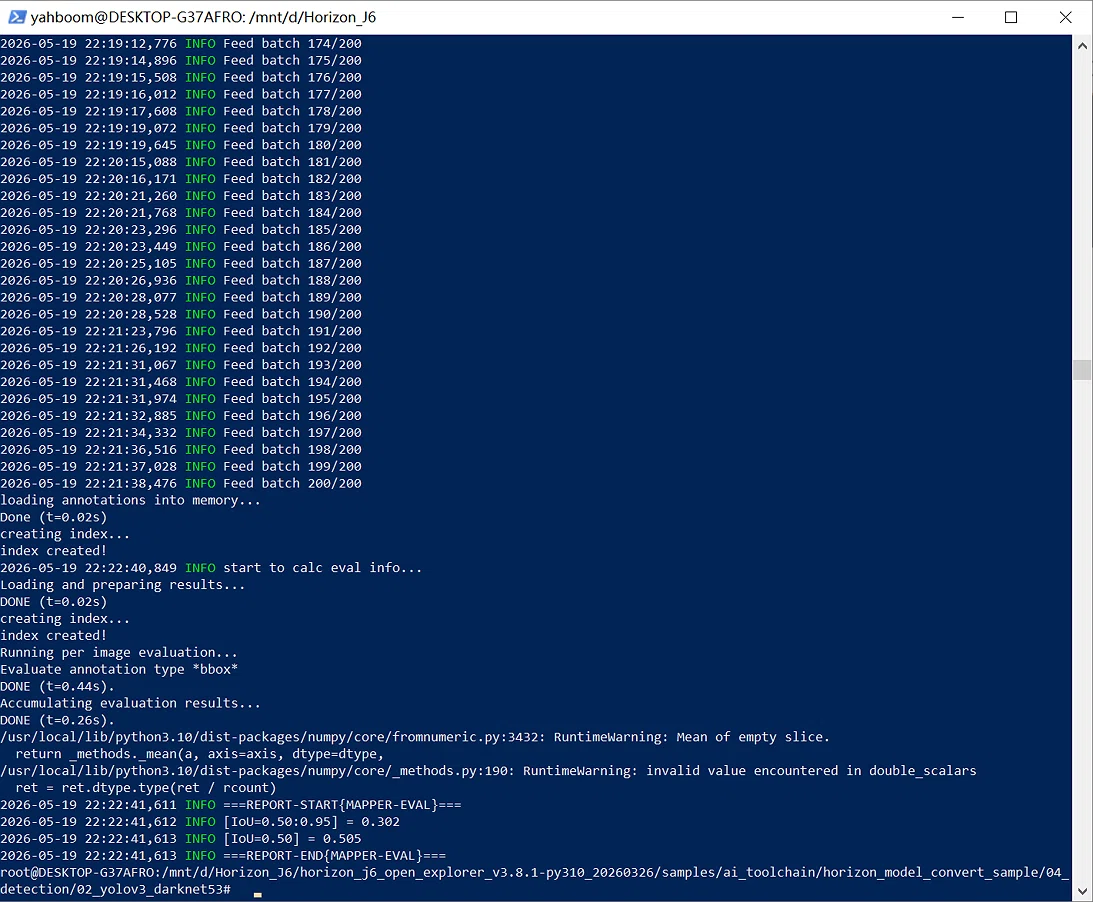

终端输出：
请添加图片描述

可以看到，运行很顺利，准确率指标：
🌂mAP@0.50:0.95=0.302
🌂mAP@0.50=0.505

同时，我们运行原本的浮点模型，比较一下：

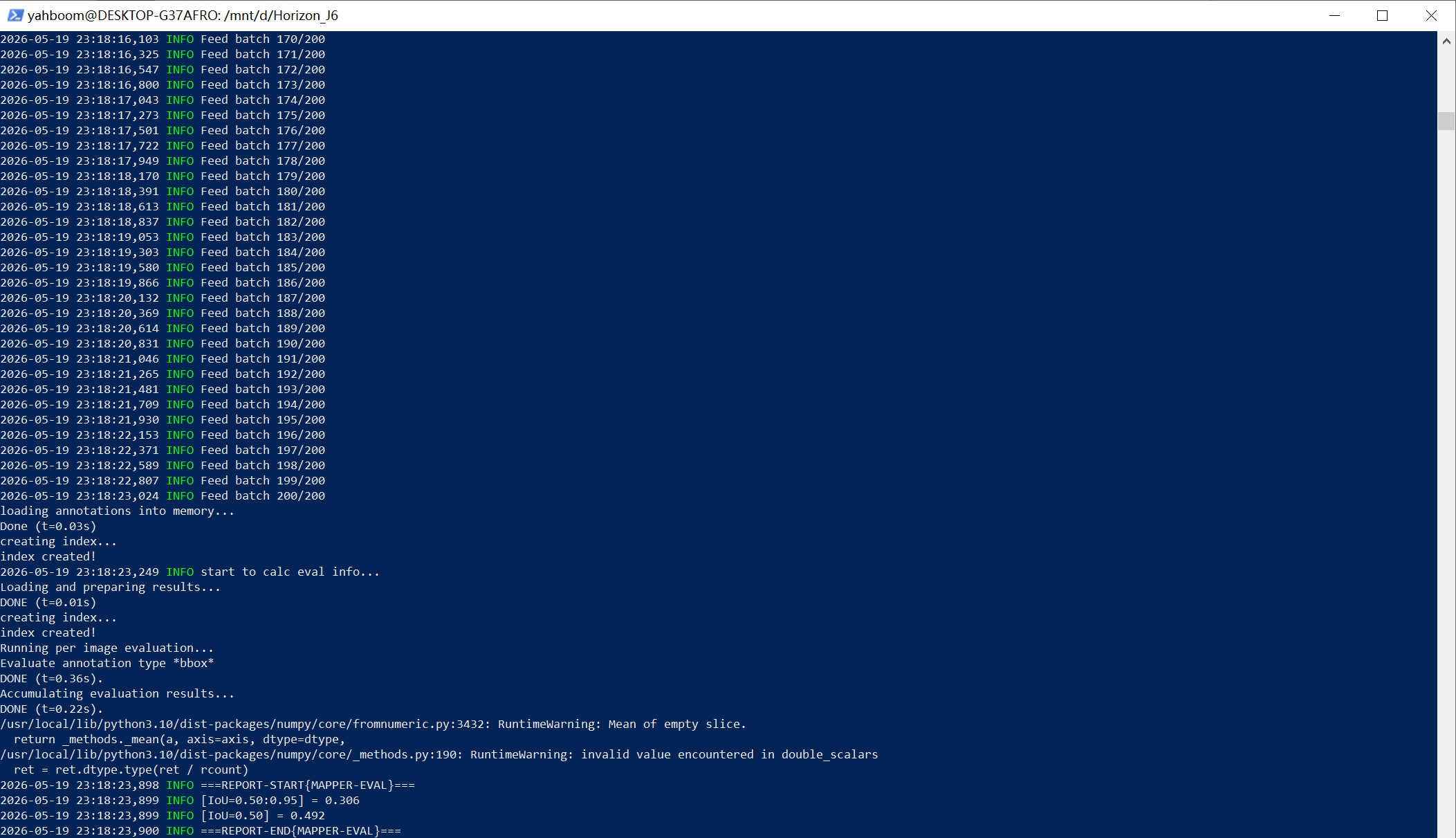

bash 05_evaluate.sh origin

请添加图片描述
运行也比较顺利，准确率指标：
🌂mAP@0.50:0.95=0.306
🌂mAP@0.50=0.492

🌈对比发现，在200个图片的预测实验中，量化后的模型，mAP@0.50:0.95仅仅降低了0.4%，mAP@0.50甚至比原来的效果更好，基本符合预期！

2 总结

本文从零上手地平线 OE 工具链，在本地 WSL 环境下完成了 yolov3_darknet53 模型的 PTQ 量化、仿真推理与精度对比验证，最终实现了浮点模型 mAP@0.50:0.95=0.306 到量化模型 mAP@0.50:0.95=0.302 的精度表现，掉点仅 0.4%，验证了量化策略的有效性。

后续将逐步深入理解车载 AI 部署的工程细节，敬请关注！
