1. 适用范围

本教程只针对 deploy/ 目录，也就是项目的最终部署成果。其目标是在 Orange Pi AI Pro 开发板上完成以下事项：

  1. 安装依赖与准备运行环境。
  2. 配置 ONNX Runtime、视频源与模型路径。
  3. 构建并运行 C++ 推理程序。
  4. 启动 Web 仪表盘进行可视化展示。
  5. 在需要时切换到 CANN EP 使用 NPU。

2. 部署交付物说明

deploy/ 目录中的关键内容如下：

路径作用
deploy/models/version3.onnx板端分类模型
deploy/yolo11n-pose.onnx板端姿态模型
deploy/cpp_demo/板端 C++ 推理引擎
deploy/install_deps_orangepi.sh一键安装构建依赖与 ONNX Runtime
deploy/dashboard.pyFlask Web 仪表盘
deploy/stream_video.py可选视频流模拟器
deploy/artifacts/板端运行摘要与事件记录

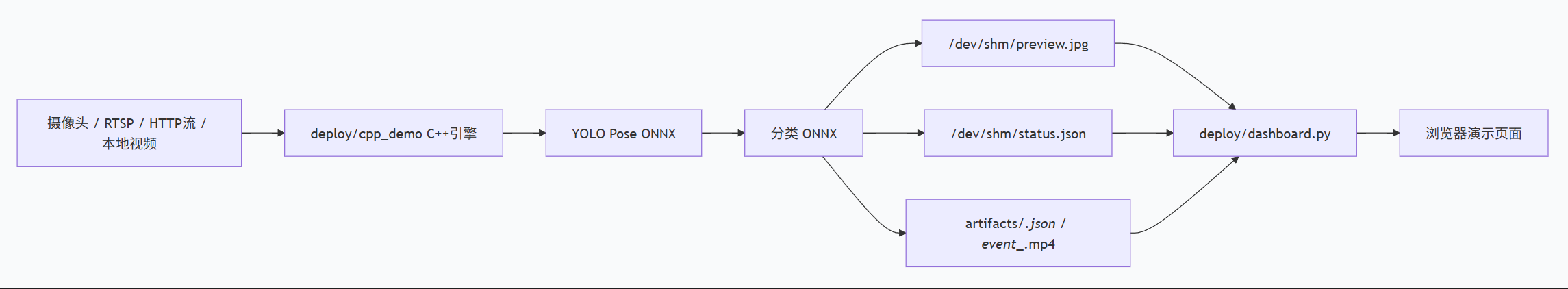

3. 部署架构

在这里插入图片描述

4. 前置条件

4.1 硬件

  1. Orange Pi AI Pro 开发板。
  2. 稳定电源。
  3. 可用网络连接。
  4. 显示器、键盘、鼠标，或可用 SSH 登录方式。

4.2 软件

  1. Ubuntu 22.04 LTS aarch64。
  2. build-essential、cmake、pkg-config、libopencv-dev。
  3. ONNX Runtime aarch64 版本。
  4. 若使用 Web 面板，需安装 python3-flask。
  5. 若使用 stream_video.py，建议安装 python3-opencv。

5. 上传部署目录

推荐把 deploy/ 整个目录拷贝到开发板，例如：

scp -r deploy orangepi@<board-ip>:~/Desktop/

上传完成后的推荐目录：

~/Desktop/deploy/

6. 安装依赖

进入部署目录后执行：

cd ~/Desktop/deploy
chmod +x install_deps_orangepi.sh
./install_deps_orangepi.sh

该脚本会自动执行：

  1. apt-get update
  2. 安装 build-essential、cmake、pkg-config、libopencv-dev、wget、tar
  3. 下载并解压 onnxruntime-linux-aarch64-1.24.3

如果你计划使用面板或视频流模拟器，建议额外安装：

sudo apt-get install -y python3-flask python3-opencv

7. 配置环境文件

7.1 复制模板

cd ~/Desktop/deploy/cpp_demo/scripts
cp orangepi_aipro.env.example orangepi_aipro.env

7.2 修改关键变量

重点检查以下变量：

变量说明建议
ONNXRUNTIME_ROOTONNX Runtime 根目录指向实际解压路径
ONNXRUNTIME_INCLUDE_DIRONNX Runtime 头文件目录通常用默认拼接即可
ONNXRUNTIME_LIBRARYlibonnxruntime.so 路径必须存在
VIDEO_PATH本地视频路径适用于文件模式
SOURCE_TYPEvideo 或 camera根据输入源选择
CAMERA_INDEX摄像头索引或流地址支持整数和 HTTP / RTSP 地址
FEATURE_SOURCE特征来源推荐 yolo-onnx
POSE_MODEL_PATH姿态模型路径指向 ../yolo11n-pose.onnx
MODEL_PATH分类模型路径指向 ../models/version3.onnx
ONNX_EP执行提供器建议先 cpu，后 cann
SUMMARY_JSON摘要输出路径建议保留

7.3 重要注意事项

  1. 模板文件默认写的是 onnxruntime-linux-aarch64-1.23.2。
  2. 安装脚本默认下载的是 onnxruntime-linux-aarch64-1.24.3。
  3. 因此你必须按实际解压目录修改 ONNXRUNTIME_ROOT，不能直接照抄模板默认值。

一个更符合当前安装脚本结果的示例配置如下：

ONNXRUNTIME_ROOT=../../third_party/onnxruntime-linux-aarch64-1.24.3
ONNXRUNTIME_INCLUDE_DIR=${ONNXRUNTIME_ROOT}/include
ONNXRUNTIME_LIBRARY=${ONNXRUNTIME_ROOT}/lib/libonnxruntime.so
BUILD_DIR=build-orangepi-onnx
ENABLE_ONNX=ON
ENABLE_MINDSPORE=OFF
VIDEO_PATH=../fn.mp4
MODEL_PATH=../models/version3.onnx
POSE_MODEL_PATH=../yolo11n-pose.onnx
FEATURE_SOURCE=yolo-onnx
ONNX_EP=cpu
ONNX_DEVICE_ID=0
SUMMARY_JSON=../artifacts/cpp_demo_onnx_orangepi_summary.json
MAX_FRAMES=20
LOG_EVERY=10

8. 先做环境自检

在正式运行前，建议先执行：

cd ~/Desktop/deploy/cpp_demo
bash scripts/check_cann_env.sh scripts/orangepi_aipro.env

该脚本会检查：

  1. libonnxruntime.so 是否存在。
  2. npu-smi 是否可用。
  3. Ascend / CANN 相关环境变量。
  4. 当前 ONNX Runtime 是否真的导出 CANN EP 所需符号。

如果脚本提示当前库没有 CANN EP 符号，则必须先更换为带 CANN 执行提供器的 ONNX Runtime，再把 ONNX_EP 切到 cann。

9. 推荐运行顺序

9.1 阶段一：CPU 冒烟测试

先验证“工程能编译、模型能加载、参数能跑通”：

cd ~/Desktop/deploy/cpp_demo
ONNX_EP=cpu FEATURE_SOURCE=synthetic MAX_FRAMES=20 bash scripts/orangepi_build_and_run.sh --env scripts/orangepi_aipro.env

该模式不依赖真实姿态提取，适合快速排除编译和运行时错误。

9.2 阶段二：完整 ONNX 链路测试

切回真实姿态模型与分类模型：

cd ~/Desktop/deploy/cpp_demo
ONNX_EP=cpu FEATURE_SOURCE=yolo-onnx MAX_FRAMES=0 OUTPUT_VIDEO=../artifacts/result.mp4 EVENT_LOG=../artifacts/incidents.json bash scripts/orangepi_build_and_run.sh --env scripts/orangepi_aipro.env

该模式会：

  1. 编译 fight_detection_demo
  2. 加载姿态 ONNX 与分类 ONNX
  3. 处理输入视频或视频流
  4. 生成事件日志与摘要文件

9.3 阶段三：切换到 CANN EP / NPU

只有在你已经确认当前 ONNX Runtime 带有 CANN EP 时，才建议执行：

cd ~/Desktop/deploy/cpp_demo
ONNX_EP=cann ONNX_DEVICE_ID=0 MAX_FRAMES=0 bash scripts/orangepi_build_and_run.sh --env scripts/orangepi_aipro.env

若运行时报错提示 SessionOptionsAppendExecutionProvider_CANN 相关问题，说明当前 ONNX Runtime 仍不是 CANN 版本。

10. 输入源配置方式

10.1 本地视频文件

SOURCE_TYPE=video
VIDEO_PATH=../fn.mp4

10.2 USB 摄像头

SOURCE_TYPE=camera
CAMERA_INDEX=0

10.3 HTTP / RTSP 视频流

该工程支持把 CAMERA_INDEX 当作流地址使用，例如：

SOURCE_TYPE=camera
CAMERA_INDEX=http://<board-ip>:5555/video_feed

这是因为当前 openCapture 逻辑会优先判断 CAMERA_INDEX 是否为纯数字；若不是纯数字，则按网络流地址处理。

11. 启动 Web 仪表盘

在新的终端中执行：

cd ~/Desktop/deploy
python3 dashboard.py

浏览器访问：

http://<board-ip>:5000

仪表盘读取的关键文件为：

  • /dev/shm/preview.jpg
  • /dev/shm/status.json

因此只有在 C++ 推理引擎运行后，仪表盘才会展示实时结果。

11.1 让仪表盘显示事件视频列表

dashboard.py 默认从 ~/Desktop/deploy/cpp_demo/artifacts 枚举 event_*.mp4。如果你希望列表正常显示，推荐把事件日志路径显式设置到该目录，例如：

cd ~/Desktop/deploy/cpp_demo
ONNX_EP=cpu FEATURE_SOURCE=yolo-onnx EVENT_LOG=../cpp_demo/artifacts/incidents.json bash scripts/orangepi_build_and_run.sh --env scripts/orangepi_aipro.env

这样生成的 event_*.mp4 会与仪表盘扫描目录保持一致。

12. 可选：启动视频流模拟器

如果你没有外部摄像头，但想模拟一个 HTTP 视频流，可执行：

cd ~/Desktop/deploy
python3 stream_video.py

默认服务地址：

http://<board-ip>:5555/video_feed

随后把环境文件中的输入源改为：

SOURCE_TYPE=camera
CAMERA_INDEX=http://<board-ip>:5555/video_feed

13. 运行结果与验收方式

13.1 重点产物

文件说明
deploy/artifacts/cpp_demo_onnx_orangepi_summary.json板端 ONNX 路线摘要
deploy/artifacts/cpp_demo_npu_summary.json板端 NPU 演示摘要
deploy/artifacts/incidents.json事件日志
deploy/artifacts/incidents_npu.jsonNPU 演示事件日志
deploy/artifacts/result.mp4输出视频
deploy/cpp_demo/artifacts/event_*.mp4事件片段视频

13.2 仓库内现有样例结果

场景产物文件结果
开发板视频文件模式deploy/artifacts/cpp_demo_onnx_orangepi_summary.json1221 帧，60 次事件，约 1.39 FPS
开发板 NPU 流模式deploy/artifacts/cpp_demo_npu_summary.json3235 帧，9 次事件，约 11.38 FPS

这些结果主要用于说明工程链路已经打通。实际部署阈值、误报率与输入源质量仍需结合现场环境做进一步标定。

14. 常见问题

14.1 找不到 ONNX Runtime 头文件或动态库

请优先检查：

  1. ONNXRUNTIME_ROOT 是否写对。
  2. ONNXRUNTIME_INCLUDE_DIR 与 ONNXRUNTIME_LIBRARY 是否和实际解压目录匹配。
  3. 模板中的版本号是否已经根据安装结果改成 1.24.3 或你的实际版本。

14.2 onnx-ep=cann 启动失败

最常见原因是当前 ONNX Runtime 是 CPU 版。先执行 check_cann_env.sh，确认是否真的存在 CANN EP 导出符号。

14.3 仪表盘打开但没有图像

请检查：

  1. C++ 推理程序是否正在运行。
  2. /dev/shm/preview.jpg 与 /dev/shm/status.json 是否被持续更新。
  3. 浏览器访问的是否是开发板实际 IP。

14.4 视频流无法连接

若使用 http://、rtsp:// 或 rtmp:// 地址，请优先在板端通过其他工具验证该流确实可访问，再检查 CAMERA_INDEX 配置。

14.5 输出视频编码失败

如果输出视频时报 GStreamer 或编码错误，请检查输出文件扩展名是否正确，必要时安装常见编解码插件。

14.6 检测结果误报较多

优先从以下参数入手：

  1. THRESHOLD
  2. SMOOTH_K
  3. 输入视频质量与拍摄视角
