锁相环（PLL）是一种通过闭环反馈实现 “输入信号与输出信号频率 / 相位同步” 的控制电路，其核心逻辑是 “用输入信号的相位差来控制输出信号的频率”，最终实现两者的 “锁定”。下面从基本组成、工作原理和典型应用三部分逐步解析：

---

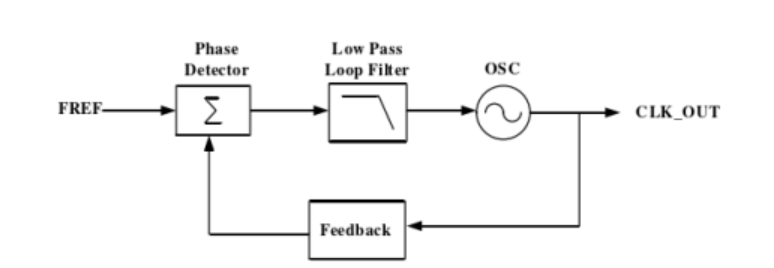

一、锁相环的基本组成：3 个核心模块

锁相环的功能由三个关键部分协同实现，缺一不可：

1. 鉴相器（PD，相位比较器）

   • 作用：检测 “输入信号” 和 “锁相环输出信号” 的相位差，并将这个相位差转化为对应的电压信号（称为误差电压 uD (t)）。
   • 类比：相当于一个 “相位尺子”，能测出两个信号的 “相位差距”，并把差距转换成电压数值（比如相位差越大，输出电压越高）。

2. 环路滤波器（LF，低通滤波器）

   • 作用：对鉴相器输出的误差电压 uD (t) 进行滤波，去掉高频干扰成分，得到平滑的控制电压 uC (t)，用于控制后续模块。
   • 类比：相当于一个 “信号净化器”，把粗糙的误差信号打磨平滑，避免高频噪声干扰后续电路。

3. 压控振荡器（VCO）

   • 作用：其输出信号的频率会随输入控制电压 uC (t) 的变化而变化（电压越高，频率可能越高，具体取决于特性）。它的固有频率（控制电压为 0 时的频率）记为 ω₀。
   • 类比：相当于一个 “可调速的振荡器”，电压是 “调速旋钮”，电压变化时，输出信号的频率会跟着变。

---

二、锁相环的工作原理：从 “失锁” 到 “锁定” 的闭环过程

锁相环的工作过程是一个 “相位差→电压→频率调整→相位差减小” 的闭环反馈循环，最终实现 “输出信号与输入信号频率相同、相位差固定”（即 “锁定”）。具体步骤如下：

1. 初始状态：失锁（频率 / 相位不匹配）

假设输入信号的频率为 ωᵢ，压控振荡器（VCO）的初始固有频率为 ω₀（此时控制电压 uC (t)=0）。若 ωᵢ≠ω₀，两个信号的相位会随时间不断拉开差距（比如输入信号频率更高，相位增长更快）。

2. 相位差检测：鉴相器工作

鉴相器同时接收 “输入信号” 和 “VCO 的输出信号”，计算两者的相位差：

• 若输入信号相位超前，鉴相器输出正向误差电压 uD (t)；
• 若输入信号相位滞后，鉴相器输出负向误差电压 uD (t)；
• 相位差越大，uD (t) 的绝对值越大。

3. 信号滤波：环路滤波器处理

鉴相器输出的 uD (t) 可能包含高频干扰（比如相位快速变化时的波动），环路滤波器会过滤掉这些高频成分，输出平滑的控制电压 uC (t)。

4. 频率调整：VCO 响应控制电压

VCO 的输出频率随 uC (t) 变化：

• 若 uC (t) 为正向电压，VCO 频率会向 “高于固有频率 ω₀” 的方向调整；
• 若 uC (t) 为负向电压，VCO 频率会向 “低于固有频率 ω₀” 的方向调整；
• 最终目标：让 VCO 的输出频率逐渐接近输入信号频率 ωᵢ。

5. 锁定状态：频率相同，相位差固定

当 VCO 的输出频率调整到与输入信号频率 ωᵢ相等时，两者的相位差不再随时间变化（保持一个固定值），此时：

• 鉴相器输出的误差电压 uD (t) 恒定；
• 环路滤波器输出的控制电压 uC (t) 恒定；
• VCO 的输出频率稳定在 ωᵢ，实现 “锁相”。

---

三、锁相环的典型应用：利用 “频率跟踪” 特性解决实际问题

锁相环的核心优势是 “能自动跟踪输入信号的频率和相位”，因此在通信、频率合成等领域有广泛应用：

一、调制：用锁相环生成调频波（FM）

调制的目的是让 “携带信息的低频信号”（如声音、图像信号）“搭载” 在高频载波上，以便远距离传输（高频信号更适合在空间中传播）。调频（FM）的核心是让载波的频率随调制信号的幅度变化，锁相环通过以下方式实现这一过程：

1. 关键模块与信号路径

锁相环用于调频的电路结构，核心是在压控振荡器（VCO）的控制电压中 “叠加调制信号”，具体路径：

• 晶振电路：提供一个频率稳定的参考信号（作为锁相环的基准，确保载波频率的稳定性）。
• 调制信号（uᵢ）：需要传输的原始信息（如音频信号，频率较低，无法直接远距离传输）。
• 鉴相器、环路滤波器：维持锁相环的基本反馈，确保 VCO 的中心频率稳定在晶振参考频率（即载波的基准频率 ω₀）。
• 压控振荡器（VCO）：最终输出调频波，其频率由 “环路滤波器输出的稳定电压 + 调制信号” 共同控制。

2. 工作原理：频率随调制信号变化

• 初始状态：若没有调制信号（uᵢ=0），锁相环会稳定工作在 “锁定状态”——VCO 的输出频率等于晶振的参考频率（即载波的中心频率 ω₀），此时输出的是频率固定的载波信号。

• 加入调制信号后：调制信号 uᵢ被叠加到 VCO 的控制电压中（此时 VCO 的总控制电压 = 环路滤波器输出的稳定电压 + uᵢ）。
  根据 VCO 的特性（频率随控制电压变化），当 uᵢ的幅度变化时：

  • uᵢ增大→控制电压升高→VCO 输出频率升高（高于 ω₀）；
  • uᵢ减小→控制电压降低→VCO 输出频率降低（低于 ω₀）。
    因此，VCO 的输出频率会以 ω₀为中心，随调制信号 uᵢ的幅度同步变化，形成 “调频波”（FM 波）。

  例如：若调制信号是音频的高低音（幅度代表音量，频率代表音调），调频波的频率会随音量大小（幅度）变化，而音调信息则通过频率变化的快慢体现。

二、解调：用锁相环从调频波中提取原始信号

解调是调制的逆过程，需要从调频波（已加载信息的高频信号）中还原出原始的调制信号（如音频信号）。锁相环的 “频率跟踪” 能力使其能精准提取这一信息：

1. 关键模块与信号路径

锁相环用于解调的电路结构，核心是让锁相环 “跟踪调频波的频率变化”，并通过控制电压反映这一变化：

• 输入信号：接收端收到的调频波（频率随原始调制信号变化）。
• 压控振荡器（VCO）：在锁相环控制下，其输出频率会跟踪调频波的频率变化。
• 鉴相器、环路滤波器：鉴相器检测调频波与 VCO 输出信号的相位差，输出误差电压；环路滤波器过滤高频成分，输出平滑的控制电压 uC (t)。

2. 工作原理：从频率变化中还原调制信号

• 锁相环的跟踪过程：当调频波的频率随原始调制信号变化时，锁相环会立即启动反馈调整：

  • 调频波频率升高→鉴相器检测到相位差变化→输出误差电压增大→环路滤波器输出的 uC (t) 升高→VCO 频率升高，直至与调频波频率匹配；
  • 调频波频率降低→类似过程，uC (t) 降低→VCO 频率降低，保持匹配。
    最终，VCO 的频率始终与调频波频率一致，而环路滤波器输出的控制电压 uC (t) 的变化规律，与调频波的频率变化规律完全一致。

• 还原原始信号：由于调频波的频率变化规律，正是由原始调制信号的幅度变化决定的（调制时的逻辑），因此 uC (t) 的变化规律与原始调制信号完全一致。此时，uC (t) 就是解调后得到的原始信号。

  例如：调频波的频率随音频信号的音量（幅度）高低而变化，解调时 uC (t) 的电压高低会同步变化，将 uC (t) 送入扬声器，即可还原出声音。

三、 频率合成（高精度频率生成）

石英晶体振荡器的频率稳定但难以调整，而锁相环可结合倍频、分频技术，生成多个高精度频率：

• 倍频：让输出频率是输入频率的 N 倍（比如输入 1MHz，输出 10MHz）。
  原理：在 VCO 输出端加一个 “N 分频器”，再将分频后的信号送回鉴相器与输入信号比较。锁相环会自动控制 VCO，使分频后的频率等于输入频率，因此 VCO 实际输出频率为 “输入频率 ×N”。
• 分频：类似原理，通过分频器实现输出频率为输入频率的 1/N。

---

        锁相环的本质是一个 “相位 - 频率闭环控制系统”：通过鉴相器检测相位差，用误差电压控制 VCO 的频率，最终实现输出信号对输入信号的 “频率跟踪” 和 “相位锁定”。
