灵感来源 本项目基于 BUPT 吴振宇老师的工业互联网课设大作业开发，其中一维卷积神经网络 (1D-CNN) 来源于吴振宇老师。

摘要

本文深度解析一款开源工业智能监控系统的整体架构、技术设计与核心逻辑。系统采用本地深度学习 + 云端大模型双 AI 架构，基于 Vue、FastAPI、PyTorch、Node.js、阿里云通义千问构建，实现工业轴承振动故障识别与 AI 运维问答。本文从架构设计、模块分工、接口交互、核心代码逻辑四个维度拆解项目，同时分析双 AI 架构在工业场景的落地优势。

一、项目背景与架构设计

工业场景痛点：传统设备运维依赖人工经验，故障排查效率低、响应慢；

架构优势：本项目通过本地检测 + 云端问答、三层解耦、代理隔离密钥的创新架构，实现了「高精度设备故障诊断 + 可解释 AI 运维咨询」的完整工业智能运维闭环，架构规范、实用性强、工程化程度高，远超传统单一模型的工业监控系统。

双 AI 架构设计思路：

  • 边缘侧（本地）：轻量化 PyTorch 模型，实时处理振动数据，低延迟完成故障判定；
  • 云端：大语言模型，利用专业知识库输出运维方案，弥补本地模型语义理解短板。

整体架构图

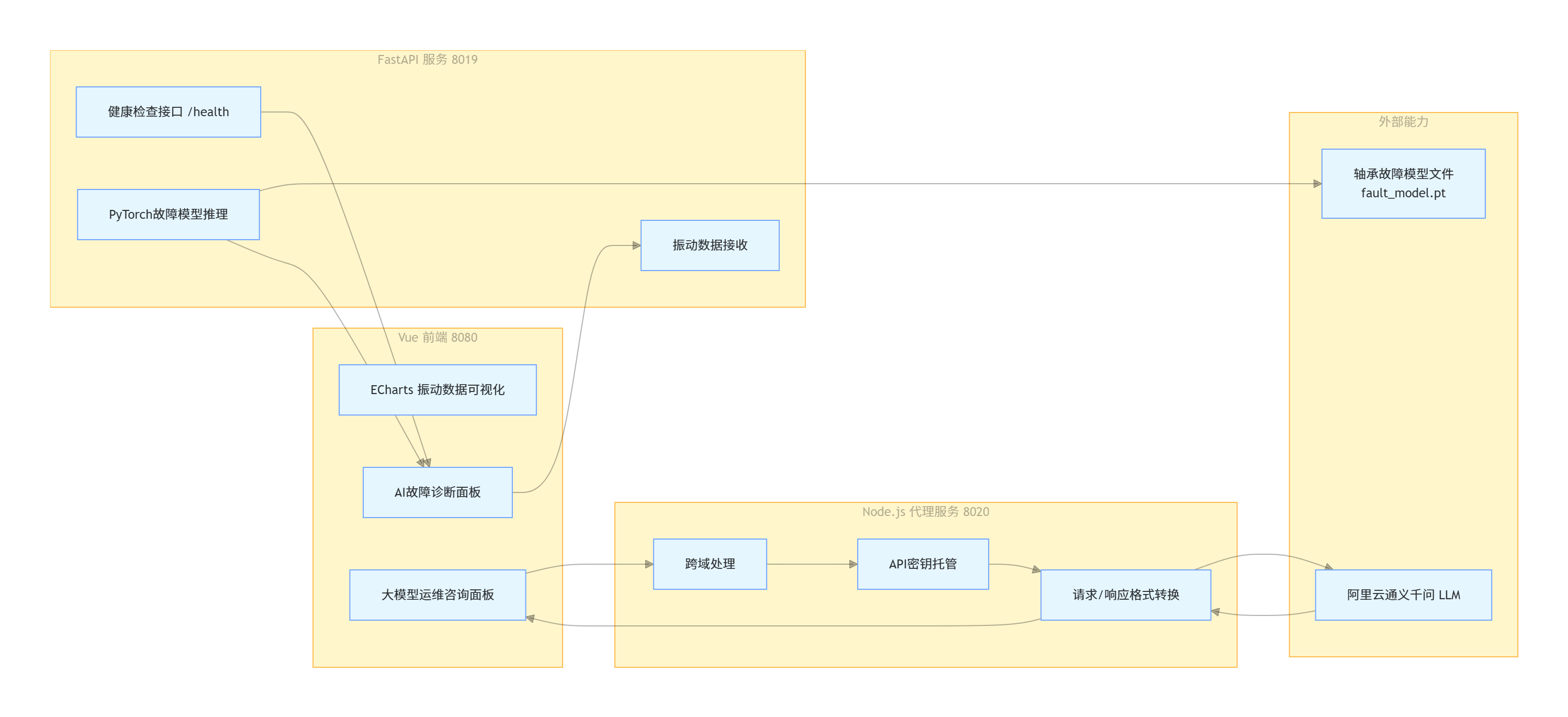

详细数据流架构

二、三大模块技术详解

1. Python AI 诊断后端（FastAPI + PyTorch）

核心职责：加载训练好的故障模型（fault_model.pt），接收前端振动数据，推理返回故障结果； 核心接口：/health 健康检测接口、故障推理接口； 技术亮点：FastAPI 高性能异步接口，适配工业高并发数据请求。

2. Node.js LLM 代理服务

设计目的：隔离前端与阿里云大模型原始接口，统一请求格式、管理密钥、做跨域处理； 核心逻辑：接收前端咨询请求，组装 Prompt 调用通义千问接口，格式化结果返回前端； 依赖说明：Express 搭建服务，Cors 解决跨域，Axios 发起网络请求。

3. Vue 2 前端可视化系统

功能划分：设备状态展示、ECharts 振动曲线绘制、AI 诊断交互、大模型咨询面板、工单管理； 技术选型：Vant 组件库快速搭建页面，适配桌面端工业监控场景。

三、接口交互流程（核心数据流）

完整请求链路分为两大业务流程：

  1. AI 故障诊断流程：前端 → 调用 8019 端口 FastAPI 接口 → PyTorch 模型推理 → 结果返回前端展示
  2. AI 运维咨询流程：前端 → 调用 8020 端口 Node 代理 → 代理转发至阿里云通义千问 → 结果格式化返回前端

四、核心代码片段节选

1. Vue 前端 请求接口代码 + 分析

1.1 接口请求封装（推荐放在 src/api/llmService.js/api/diagnose.js）
// src/api/diagnose.js 故障诊断接口
import axios from 'axios'

// 基础地址：AI诊断后端 FastAPI 8019
const diagnoseBaseUrl = 'http://127.0.0.1:8019'

// 设备故障诊断请求
export function getFaultDiagnose(vibrationData) {
  return axios({
    method: 'POST',
    url: `${diagnoseBaseUrl}/diagnose`,
    data: {
      vibration: vibrationData
    },
    headers: {
      'Content-Type': 'application/json'
    }
  })
}

// 检查诊断服务健康状态
export function checkDiagnoseHealth() {
  return axios.get(`${diagnoseBaseUrl}/health`)
}

llmService.js

// src/api/llmService.js 大模型咨询接口
import axios from 'axios'

// 基础地址：Node代理服务 8020
const llmBaseUrl = 'http://127.0.0.1:8020'

// 发起AI运维咨询
export function askLLM(device, question) {
  return axios({
    method: 'POST',
    url: `${llmBaseUrl}/api/chat`,
    data: {
      device: device,
      question: question
    },
    headers: {
      'Content-Type': 'application/json'
    }
  })
}
1.2 页面中调用示例（.vue 组件内）
<template>
  <div>
    <button @click="runDiagnose">AI故障诊断</button>
    <button @click="askQuestion">咨询运维问题</button>
  </div>
</template>

<script>
import { getFaultDiagnose } from '@/api/diagnose'
import { askLLM } from '@/api/llmService'

export default {
  methods: {
    async runDiagnose() {
      // 模拟振动数据
      const mockVib = [0.12, 0.35, 0.22, 0.41, 0.18]
      try {
        const res = await getFaultDiagnose(mockVib)
        console.log("诊断结果：", res.data)
      } catch (err) {
        console.error("诊断请求失败", err)
      }
    },
    async askQuestion() {
      try {
        const res = await askLLM("工业轴承", "设备震动偏大如何排查？")
        console.log("大模型回复：", res.data)
      } catch (err) {
        console.error("咨询失败", err)
      }
    }
  }
}
</script>
代码分析
  • 接口拆分：把故障诊断和大模型咨询拆成两个独立 API 文件，解耦、便于维护。
  • 端口对应：故障诊断 → 127.0.0.1:8019（FastAPI）；大模型咨询 → 127.0.0.1:8020（Node 代理）。
  • 请求方式：业务数据使用 POST + JSON 传输，符合前后端交互规范；健康检查使用简单 GET。
  • 异常处理：页面使用 async/await + try/catch 捕获网络异常、服务宕机等错误，前端友好提示。
  • 跨域说明：前端直接请求公网大模型会触发浏览器跨域，因此统一转发到 Node 中间层处理。

2. Python FastAPI + PyTorch AI 诊断后端 完整代码 + 分析

文件：ai_backend/ai_service.py

完整代码
from fastapi import FastAPI, Request
import uvicorn
import torch
import numpy as np

# 1. 初始化FastAPI应用
app = FastAPI(title="轴承故障诊断服务")

# 2. 加载PyTorch模型与归一化参数
device = torch.device("cpu")
# 加载训练好的故障模型
model = torch.load("fault_model.pt", map_location=device)
model.eval()

# 加载数据归一化参数
scaler_data = np.load("scaler_params.npz")
mean = scaler_data["mean"]
std = scaler_data["std"]

# 3. 健康检查接口
@app.get("/health")
async def health_check():
    return {"status": "ok"}

# 4. 故障诊断核心接口
@app.post("/diagnose")
async def diagnose(request: Request):
    # 接收前端JSON数据
    data = await request.json()
    vib_data = data.get("vibration", [])

    # 数据预处理：归一化
    arr = np.array(vib_data, dtype=np.float32)
    arr = (arr - mean) / std

    # 转为模型输入Tensor
    input_tensor = torch.from_numpy(arr).unsqueeze(0)

    # 模型推理（关闭梯度，提升速度）
    with torch.no_grad():
        output = model(input_tensor)
        pred = torch.argmax(output, dim=0).item()

    # 映射诊断结果
    label_map = {0: "设备正常", 1: "轴承故障异常"}
    result = label_map.get(pred, "未知状态")

    return {
        "code": 200,
        "diagnose_result": result,
        "raw_pred": int(pred)
    }

if __name__ == "__main__":
    # 监听 0.0.0.0:8019
    uvicorn.run(app, host="0.0.0.0", port=8019)
代码逐块分析
  1. 框架与依赖：使用 FastAPI 搭建高性能异步接口，相比 Flask 更适合工业高并发场景；uvicorn 作为 ASGI 服务启动器。
  2. 模型加载：map_location=device 强制使用 CPU 运行，兼容无显卡环境；model.eval() 切换为推理模式，关闭 Dropout/BatchNorm 等训练层。
  3. 健康接口 /health：供前端 / 运维探测服务是否在线，排查 “连不上 8019” 类问题。
  4. 数据预处理：前端传来原始振动数据，使用训练时保存的 mean/std 做归一化，保证推理分布和训练一致。
  5. 模型推理：torch.no_grad() 禁用梯度计算，减少内存占用、加快推理；argmax 取概率最大类别作为诊断结果。
  6. 服务配置：host="0.0.0.0" 允许局域网其他设备访问，不止本机 127.0.0.1。

3. Node.js Express 调用通义千问 核心代理代码 + 分析

文件：llm-proxy/app.js

const express = require('express')
const axios = require('axios')
const cors = require('cors')

const app = express()
const PORT = 8020

// 中间件
app.use(cors())                // 解决浏览器跨域
app.use(express.json())       // 解析JSON请求体

// ========== 配置阿里云通义千问 ==========
const API_KEY = "sk-xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx" // 替换为自己的Key
const API_URL = "https://dashscope.aliyuncs.com/api/v1/services/aigc/text-generation/generation"

// 大模型咨询接口
app.post('/api/chat', async (req, res) => {
  try {
    const { device, question } = req.body

    // 组装Prompt（工业运维场景提示词）
    const prompt = `你是工业设备运维专家，设备：${device}，问题：${question}。请分析故障原因、给出维修建议和风险等级。`

    // 调用通义千问接口
    const response = await axios.post(
      API_URL,
      {
        model: "qwen-turbo",
        input: {
          messages: [
            { role: "system", content: "你是专业的工业智能制造运维工程师" },
            { role: "user", content: prompt }
          ]
        },
        parameters: {
          result_format: "message"
        }
      },
      {
        headers: {
          "Authorization": `Bearer ${API_KEY}`,
          "Content-Type": "application/json"
        }
      }
    )

    // 解析大模型返回结果
    const llmReply = response.data.output.choices[0].message.content

    // 统一格式返回给前端
    res.json({
      code: 200,
      answer: llmReply
    })

  } catch (error) {
    console.error("调用大模型失败：", error.message)
    res.status(500).json({
      code: 500,
      msg: "AI咨询服务异常，请检查API Key或网络"
    })
  }
})

// 启动服务
app.listen(PORT, () => {
  console.log(`LLM代理服务运行在 http://127.0.0.1:${PORT}`)
})
代码分析
  • 核心中间件作用：cors() 解决 Vue 前端跨域请求问题，不可省略；express.json() 解析前端发来的 JSON 数据。
  • 代理层设计意义
    1. 保护密钥：API_KEY 存放在后端 Node 服务中，不会暴露在前端源码；
    2. 接口适配：统一封装阿里云复杂请求体，前端仅需传递设备、问题，降低前端复杂度；
    3. 异常收敛：统一捕获大模型调用异常，向前端返回友好错误信息。
  • 通义千问请求格式：严格遵循阿里云百炼接口规范，鉴权头为 Authorization: Bearer 你的Key；选用 qwen-turbo 模型，响应快、适配问答场景；通过 system 角色设定模型身份，贴合工业运维场景。
  • 数据流转：前端传参 → Node 组装 Prompt → 调用云端 LLM → 解析结果 → 格式化返回前端。
常见坑
  1. InvalidApiKey：密钥复制错误、存在空格 / 换行、密钥过期；
  2. 网络不通：设备无法访问外网，无法调用阿里云接口；
  3. 免费额度用尽：高频请求造成接口限流。

五、工业场景落地优势与优化方向

架构优势：本地模型低延迟、云端大模型强语义，兼顾实时性与专业性；

现存不足：当前使用模拟振动数据、依赖公网大模型接口；

优化方案：接入真实传感器数据、部署私有化大模型、对模型进行轻量化、增加数据持久化与存储功能。

六、部署难点与排错思路

  1. 端口占用：8019、8020、8080 端口被占用时，可关闭占用进程或修改代码内端口配置；
  2. 文件缺失：fault_model.pt、scaler_params.npz 需与 Python 服务脚本放在同一目录；
  3. 服务启动顺序：必须依次启动 Python 诊断服务 → Node 代理服务 → Vue 前端，顺序错误会导致接口请求失败；
  4. 依赖缺失：执行对应 pip / npm 命令安装全部依赖，推荐使用国内镜像加速下载。

七、文末

开源地址：https://gitee.com/luan-heran/mal-rom-aifc 如果文章对你有帮助，欢迎点赞、收藏、评论，一起交流学习！
