摘要：HCIPy光学仿真库集成了16种国际知名望远镜的孔径模型，包括ELT(39米)、GMT(24.5米)、TMT(30米)等大型地基望远镜，以及HST(2.4米)、JWST(6.5米)等空间望远镜。这些模型涵盖运行中(✅)、建设中(🔨)、规划中(🗓️)和概念阶段(💡)的各类望远镜配置，如分段镜面(ELT)、多镜组合(GMT)等特殊结构。通过Python代码可快速生成标准化的光瞳函数模型，为光学仿真提供基准参考。该集成既包含帕洛玛山5.1米海尔望远镜等经典设备，也整合了HiCAT实验室系统等专用测试平台。

望远镜孔径

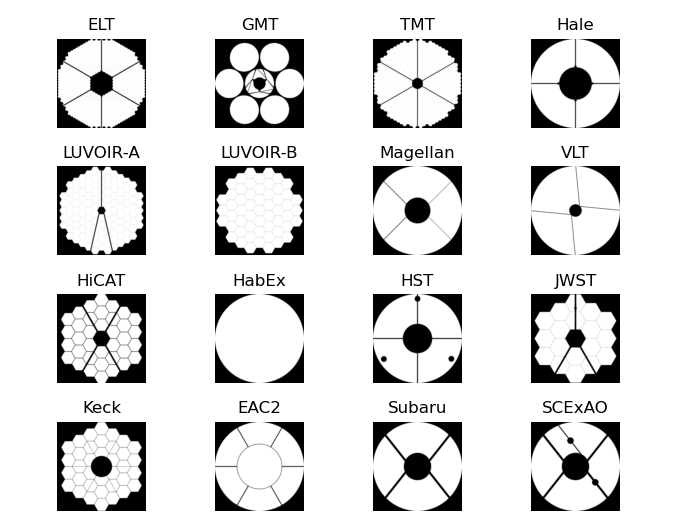

hcipy中封装了许多指名望远镜的孔径模型，如下图所示

绘图代码如下

import numpy as np
import matplotlib.pyplot as plt

from hcipy import *

aperture_funcs = [
    ('ELT', make_elt_aperture),
    ('GMT', make_gmt_aperture),
    ('TMT', make_tmt_aperture),
    ('Hale', make_hale_aperture),
    ('LUVOIR-A', make_luvoir_a_aperture),
    ('LUVOIR-B', make_luvoir_b_aperture),
    ('Magellan', make_magellan_aperture),
    ('VLT', make_vlt_aperture),
    ('HiCAT', make_hicat_aperture),
    ('HabEx', make_habex_aperture),
    ('HST', make_hst_aperture),
    ('JWST', make_jwst_aperture),
    ('Keck', make_keck_aperture),
    ('EAC2', make_eac2_aperture),
    ('Subaru', make_subaru_aperture),
    ('SCExAO', make_scexao_aperture),
]

pupil_grid = make_pupil_grid(512)

n_width = 4
n_height = 4

for i, (label, aperture) in enumerate(aperture_funcs):
    img = evaluate_supersampled(aperture(normalized=True), pupil_grid, 4)
    ax = plt.subplot(n_height, n_width, i + 1)
    ax.set_title(label)
    imshow_field(img, cmap='gray', interpolation='bilinear', ax=ax)
    ax.axis('off')

plt.tight_layout()
plt.show()

望远镜简介

上图绘制的都是国际知名望远镜，各图对应关系如下

其中，末尾字母T表示望远镜(Telescope)，ST表示空间望远镜(Space Telescope)，状态符号如下

• ✅运行中
• 🔨建设中
• 🗓️规划中
• 💡概念阶段
