一、科研图的本质：一种信息编码

任何科研图（技术路线图、机制图、流程图）的本质，是将研究者的“思维模型”编码成二维图形，传递给读者（导师、审稿人）。

这个编码过程包含三个要素：

• 信息内容：研究目标、方法、产出、关系

• 编码规则：箭头代表什么？颜色代表什么？位置代表什么？

• 信道容量：读者的认知带宽有限（一张图最多承载5±2个核心模块）

返工率高，通常是因为编码规则不清晰或信息内容超载。

二、三大返工根源：从信息表达角度拆解

根源1：信息结构不完整 —— “缺要素”

导师说“你这个图缺东西”——但缺什么？往往缺的是以下几种信息之一：

应包含的信息	常见遗漏	导师反馈
研究目标/问题	只写方法，没写解决什么问题	“你到底要做什么？”
每个阶段的具体方法	只写“深度学习”，没写具体网络	“方法太笼统”
阶段性产出	没写每个阶段输出什么	“做完这一步得到什么？”
逻辑关系类型	箭头没标注是“输入”还是“依赖”	“这个箭头什么意思？”
备选/风险	只有单一路径	“万一这条路走不通呢？”

解决方案：在动笔前，使用“5要素检查清单”：目标 → 子任务 → 方法 → 产出 → 关系。缺一不可。

根源2：编码规则不一致 —— “看不懂”

同一个图里，箭头有时表示“数据流动”，有时表示“时间顺序”，有时表示“因果关系”，但没有图例说明。读者（导师）按照自己的理解去解码，必然产生歧义。

常见的不一致问题：

• 实线箭头和虚线箭头混用，但没有区分含义

• 不同模块的字体大小、颜色含义不统一

• 并列关系被画成递进关系（用了不该用的箭头）

解决方案：全图建立一套统一的视觉语法。例如：

• 实线箭头 → 数据/物质流

• 虚线箭头 → 控制/信号流

• 无箭头线 → 并列/组成关系

并在图的下方加一个简单的图例。

根源3：认知负载过高 —— “重点不突出”

人类的工作记忆只能同时处理大约4±1个信息块。如果你的图里有7个以上的一级模块，读者在扫视时就会丢失信息。

很多返工的触发词是“重点不突出”，本质是信息过载。你把所有细节都塞进一张图，等于没有细节。

解决方案：

• 一级模块控制在3-5个

• 二级细节用标注或补充材料呈现

• 用颜色、边框、位置三种方式之一来强调创新点（不要三种全用）

三、案例对比：返工率高的图 vs 返工率低的图

维度	返工率高的图	返工率低的图
模块数量	7-9个一级模块	3-5个一级模块
箭头类型	3种以上混用，无图例	2种，有明确图例
方法标注	“机器学习”“深度学习”等笼统词	“ResNet50 + 迁移学习”等具体名称
产出标注	无或只有“结果”	“分类准确率”“混淆矩阵”等可量化指标
创新点	与其他模块视觉无区别	高亮色/加粗边框
平均返工次数	6-8次	1-2次

四、如何从根本上降低返工率？建立“逆向设计”流程

很多人的绘图流程是：打开软件 → 画框 → 填文字 → 连线 → 给导师看 → 被要求重画。

这是正向设计，缺点是一开始没有明确信息目标。

更有效的是逆向设计：

1. 确定受众与核心信息：这张图是给导师看（关注逻辑严谨）还是给期刊审稿人看（关注创新点）？最核心的一条信息是什么？

2. 用文字写出逻辑骨架：不画图，只写“目标—子任务—方法—产出”的列表。

3. 选择图类型与编码规则：技术路线图用三列式还是时间轴式？箭头规则是什么？

4. 用工具快速生成初版：将文字输入PicDoc，自动生成图形。

5. 评审与微调：只修改逻辑相关的内容，不在排版上浪费时间。

这个流程中，第4步由AI完成，人的精力集中在第1-3步（决策）和第5步（评审）。返工次数自然下降。

五、PicDoc 如何解决信息表达问题？

PicDoc 不是万能的绘图工具，但它针对上述三大返工根源提供了直接支持：

• 针对“缺要素”：PicDoc 的生图模型内置了专业科研绘图结构指令，生图时不会遗漏任何一个必要信息块。

• 针对“编码不一致”：PicDoc 自动应用统一的箭头规则。

• 针对“认知负载过高”：PicDoc 会根据你输入的模块数量，自动合并或拆分。（建议不要超过6个）

此外，PicDoc “文本可编辑” 功能，帮你应对导师提出的细节修改意见。

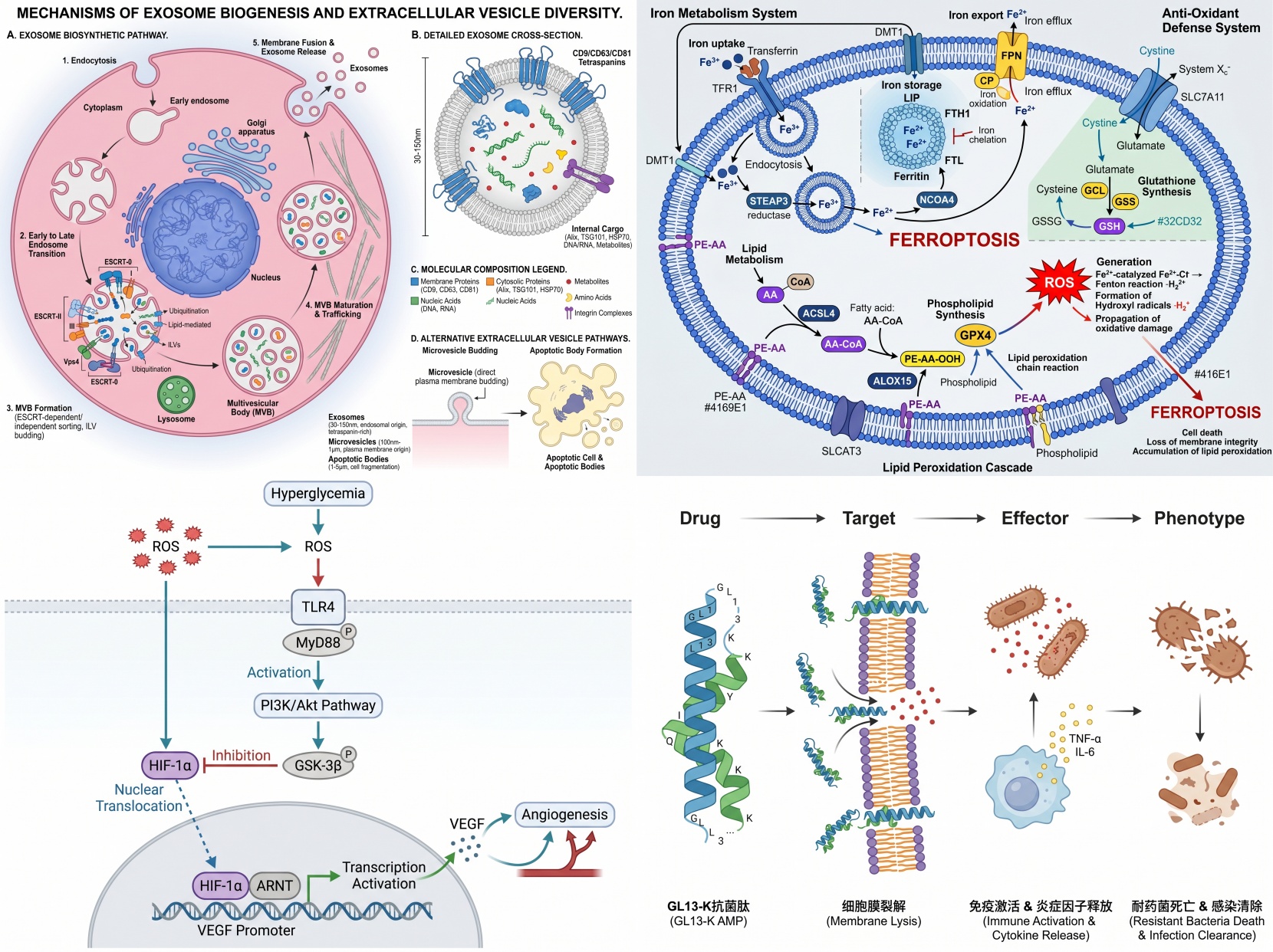

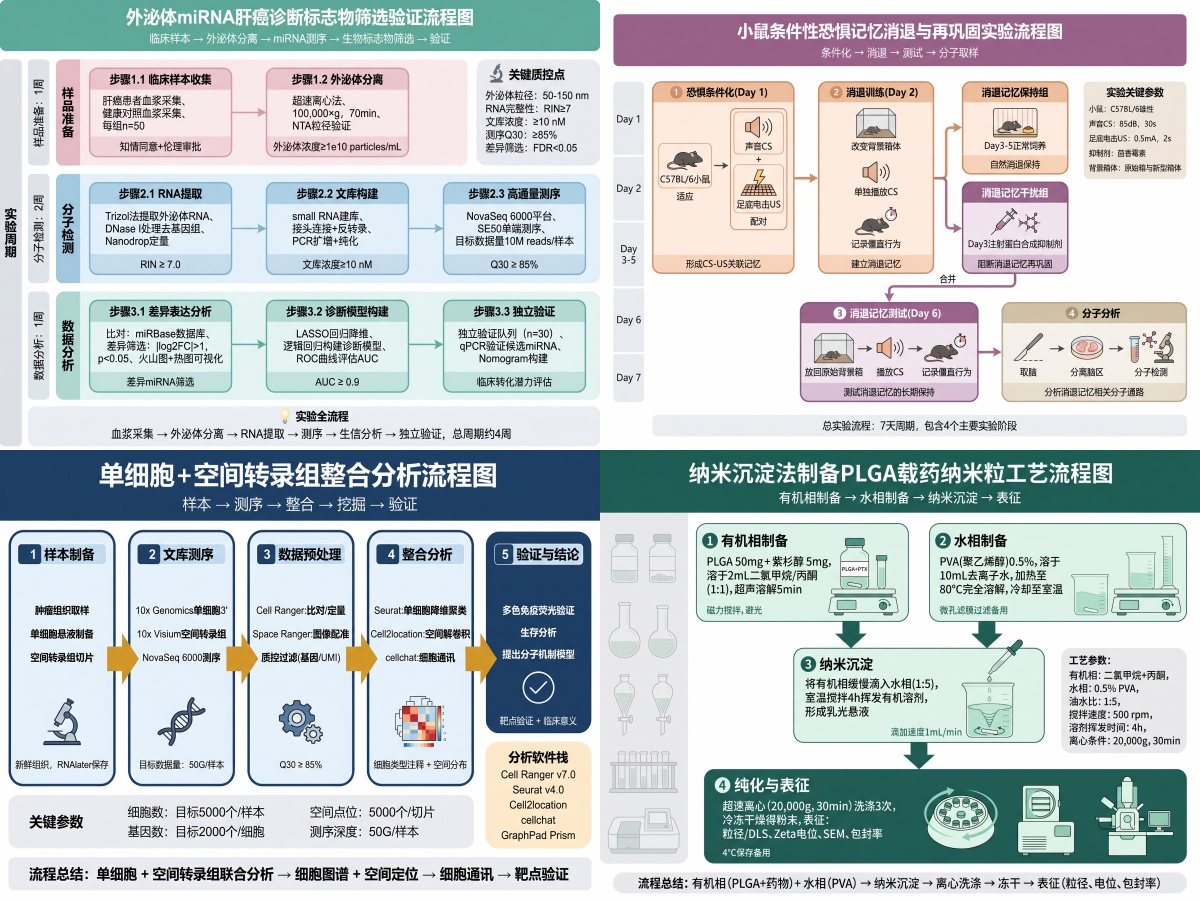

这些是我用它生成的的图，美观度也还够用：

六、写在最后

科研图返工率高，不是因为你不努力，而是因为你一直在用“画图”的思维去解决“信息表达”的问题。

下次导师说“重画”的时候，先别急着调颜色。问自己三个问题：

1. 我的图信息要素完整吗？

2. 编码规则清晰一致吗？

3. 核心信息能在3秒内被捕捉吗？

想清楚这些，再用PicDoc把逻辑变成图形。你会发现，返工不再是常态。
