RAG 全流程图解
在人工智能领域，检索增强生成（Retrieval-Augmented Generation，简称 RAG） 已经成为构建高效 AI 系统的核心技术之一。RAG 将大语言模型（LLM）的生成能力与外部知识检索相结合，让 AI 能够"基于事实"回答问题，而不是凭空编造。
本文将通过一系列精心设计的图解，系统性地拆解 RAG 的完整流程，帮助你从零到一掌握这项技术。无论你是 AI 初学者还是有一定基础的开发者，都能从中获得有价值的见解。
📊 RAG 核心流程概览
在深入了解每个环节之前，让我们先对 RAG 的整体架构建立一个宏观认知：
┌────────────────────────────┐
│ RAG 全流程概览 │
├────────────────────────────┤
│ │
│ Query（用户提问） │
│ ↓ │
│ ① 输入与预处理 │
│ ↓ │
│ ② Embedding 与索引准备 │
│ ↓ │
│ ③ 向量库召回（Retrieval） │
│ ↓ │
│ ④ 重排（Rerank） │
│ ↓ │
│ ⑤ Prompt 构造 │
│ ↓ │
│ ⑥ 生成（Generation） │
│ ↓ │
│ ⑦ 回答决策（可选） │
│ ↓ │
│ 最终答案 │
│ │
└────────────────────────────┘

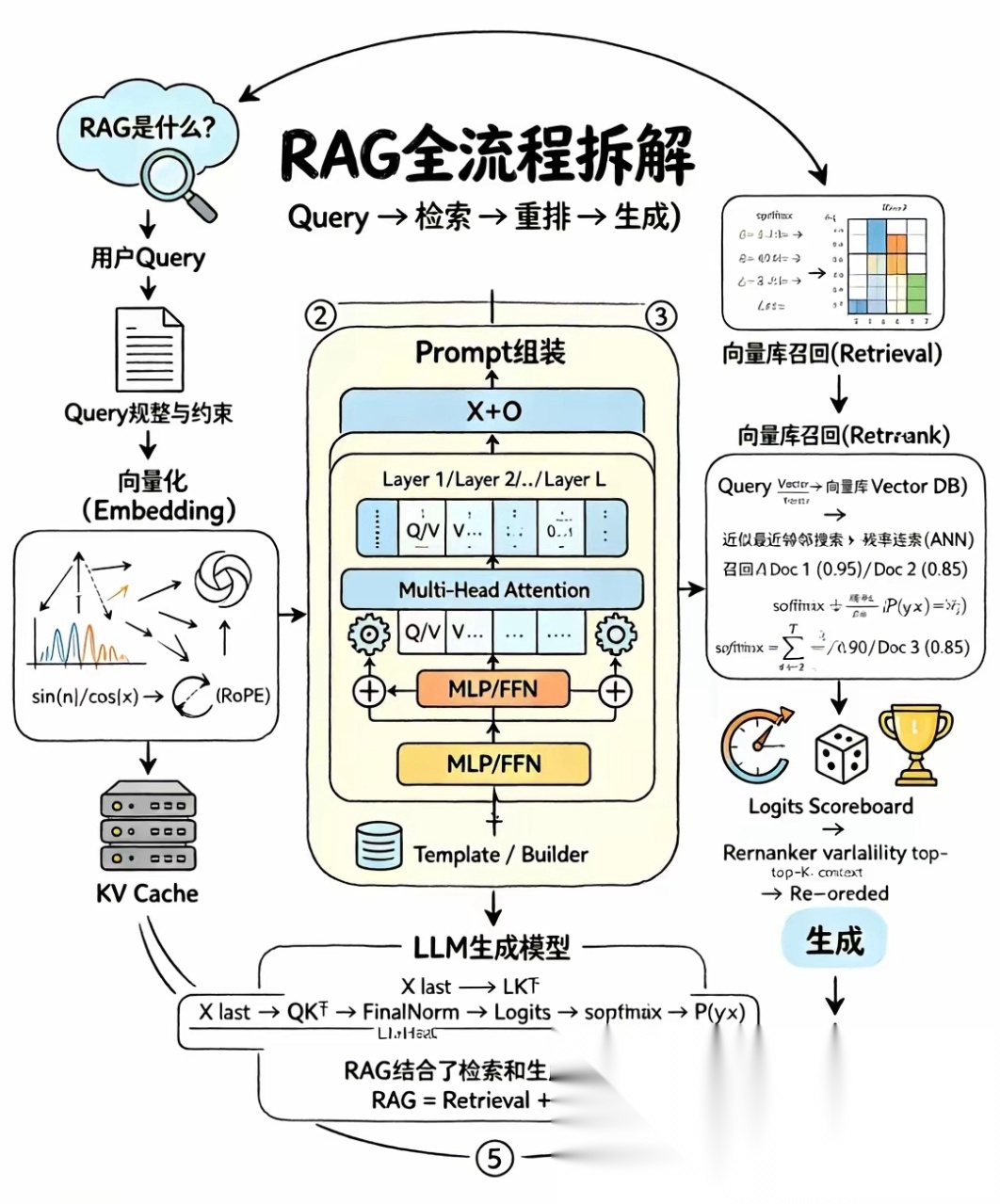

图解说明：这是一张手绘风格的 RAG 全流程拆解图，采用米黄色背景，清晰展示了从用户提问到最终生成答案的完整链路。流程可概括为四个核心关键词：Query（查询）→ 检索 → 重排 → 生成。

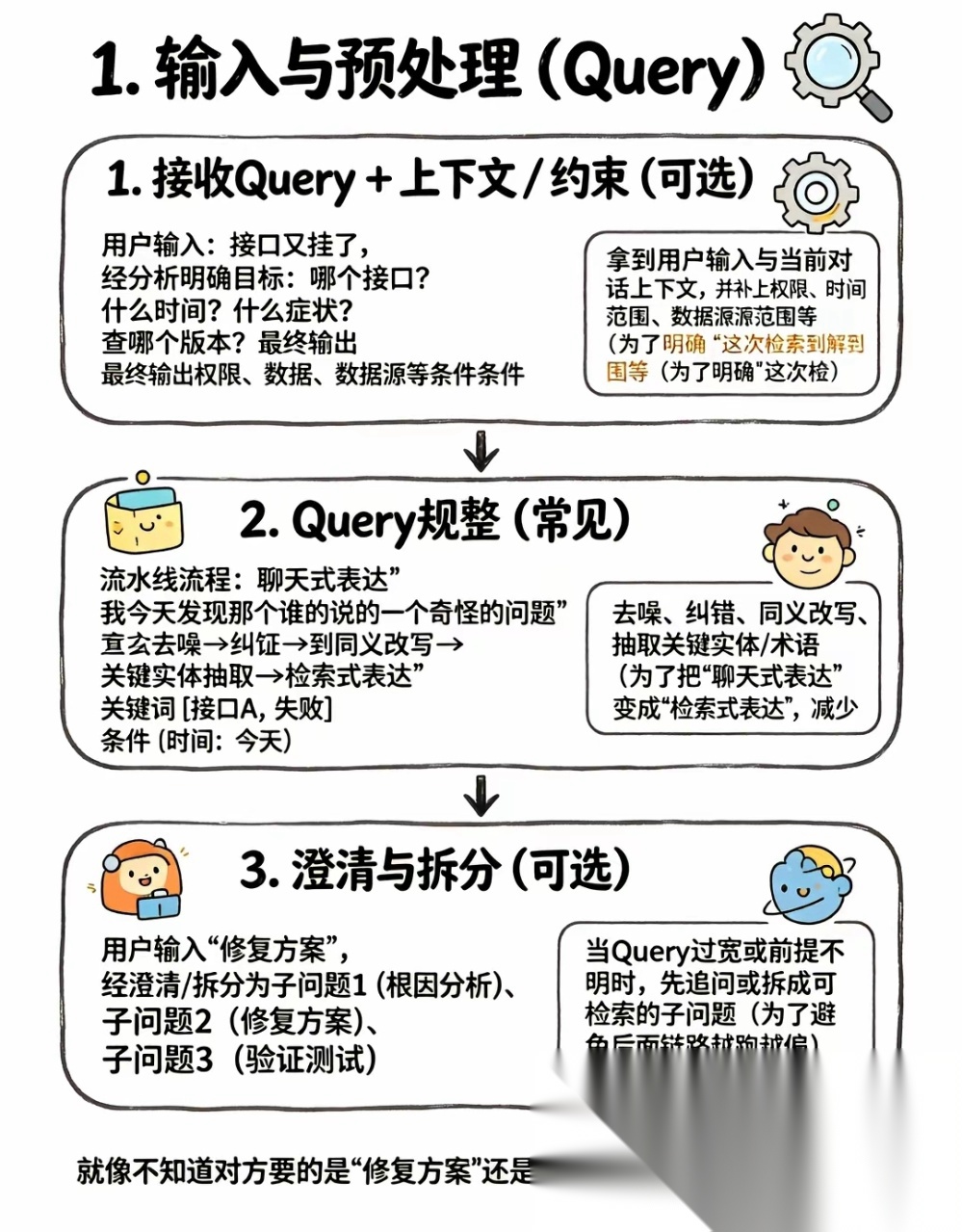

第一步：输入与预处理（Query）
🎯 什么是 Query？
Query 是用户向系统提出的问题或请求。在 RAG 流程中，Query 是整个过程的起点。一个好的 Query 预处理能够显著提升最终答案的质量。
📝 Query 处理的三个关键步骤
根据图解，Query 输入与预处理包含三个主要阶段：
阶段 1：接收 Query + 上下文/约束（可选）
核心目标：明确用户的真实意图，补全必要的约束条件。
图解图示：
┌────────────────┐
│ 📄 用户原始输入："接口又挂了" │
│ │
│ 🔍 拆解为明确问题： │
│ • 哪个接口？ │
│ • 什么时间？ │
│ • 什么症状？ │
│ • 查哪个版本？ │
│ │
│ ✅ 最终输出：明确条件 │
└─────────────────┘
类比理解：就像你去图书馆借书，你不能只说"我要找本书"，而需要说"我要找2024年出版的关于Python编程的书"。
阶段 2：Query 规整（常见）
核心目标：将"聊天式表达"转化为"检索式表达"，减少模糊性。
处理流水线：
原始输入："我今天发现那个谁的说的一个奇怪的问题"
↓
[去噪] → [纠错] → [同义改写] → [关键实体抽取]
↓
最终结果：
关键词 [接口A, 失败]，条件 (时间: 今天)
阶段 3：澄清与拆分（可选）
核心目标：当 Query 过宽或前提不明时，先追问或拆分为可检索的子问题。
示例：
用户输入："修复方案"
↓
拆分为三个子问题：
1️⃣ 根因分析
2️⃣ 修复方案
3️⃣ 验证测试
💡 Query 预处理的重要性
核心原则：好问题才有好答案。如果 Query 本身模糊不清，后续无论检索多精准，都无法给出令人满意的答案。

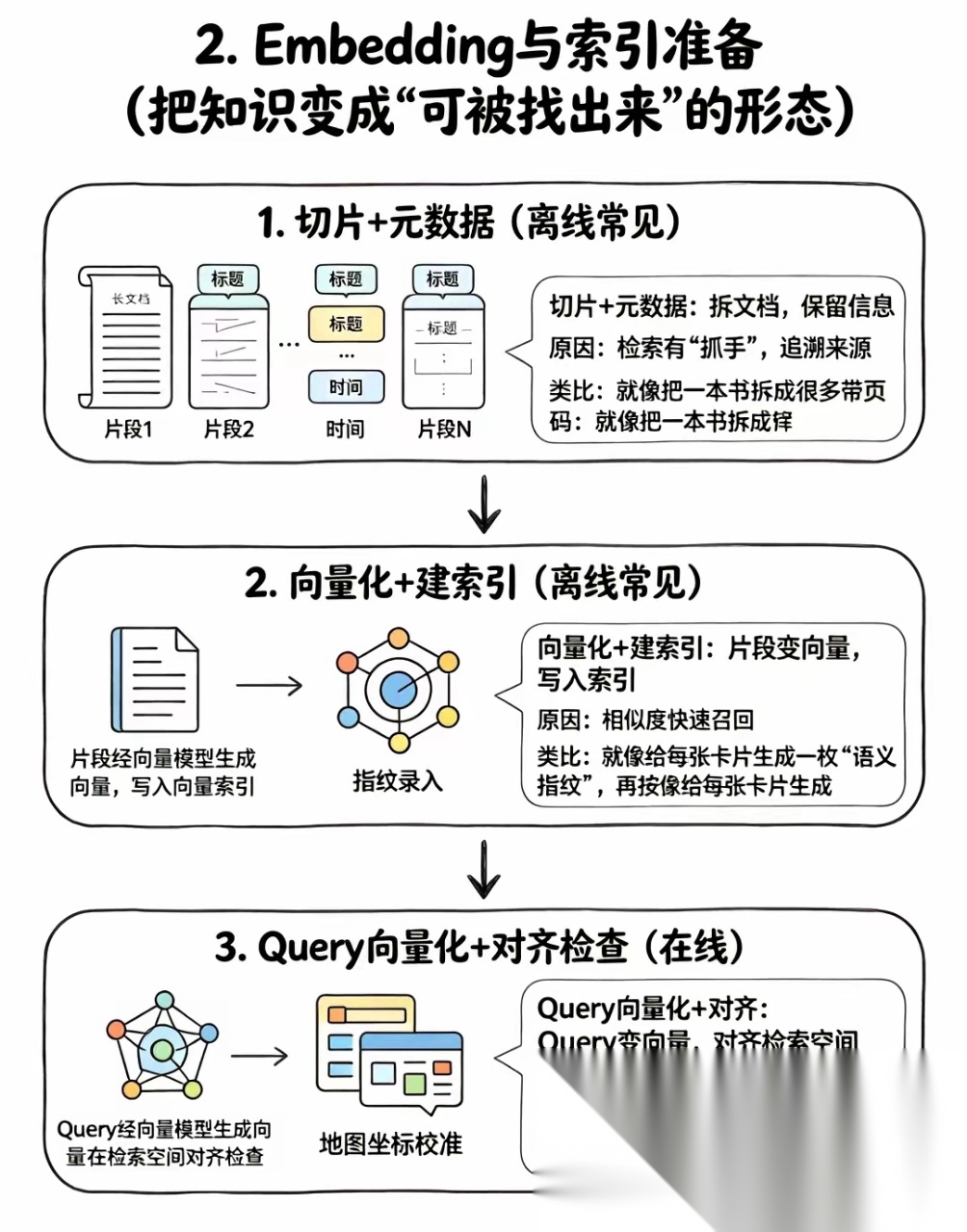

第二步：Embedding 与索引准备
🔮 什么是 Embedding？
Embedding（嵌入）是将文本转换为数值向量的过程。在向量空间中，语义相似的文本会具有相近的向量表示，从而可以通过向量相似度来衡量文本间的语义关系。
📦 知识库准备的三个阶段
根据图解，这一阶段分为三个主要部分：
阶段 1：切片 + 元数据（离线常见）
核心动作：将文档拆分成带标签的小片段
图解说明：
┌─────────────────────────────────┐
│ 原始文档（卷轴状） │
│ ↓ │
│ ┌────┐ ┌────┐ ┌────┐ ┌────┐ │
│ │片段1│ │片段2│ │片段3│ │片段N│ ... │
│ └────┘ └────┘ └────┘ └────┘ │
│ 标题 标题 标题 标题 │
│ 时间 时间 时间 时间 │
│ │
│ 类比：把一本书拆成带页码的活页 │
└─────────────────────────────────┘
目的：检索时有"抓手"，方便追溯来源
阶段 2：向量化 + 建索引（离线常见）
核心动作：每个片段生成一枚"语义指纹"，写入向量索引
图解说明：
┌───────────────────────────┐
│ 片段 → [向量模型] → 向量 │
│ ↓ │
│ ┌─────────────┐ │
│ │ 🔵🟠🟡 │ │
│ │ 🔵🟡🔵🟠🟡 │ ← 节点网络（向量空间） │
│ │ 🟠🔵🟡🟠🔵 │ │
│ └─────────────┘ │
│ │
│ 标注："指纹录入" │
└───────────────────────────┘
阶段 3：Query 向量化 + 对齐检查（在线）
核心动作：用户提问实时转换为向量，并与检索空间对齐
类比：把"我要找什么"投射到同一张地图上，确保坐标系一致

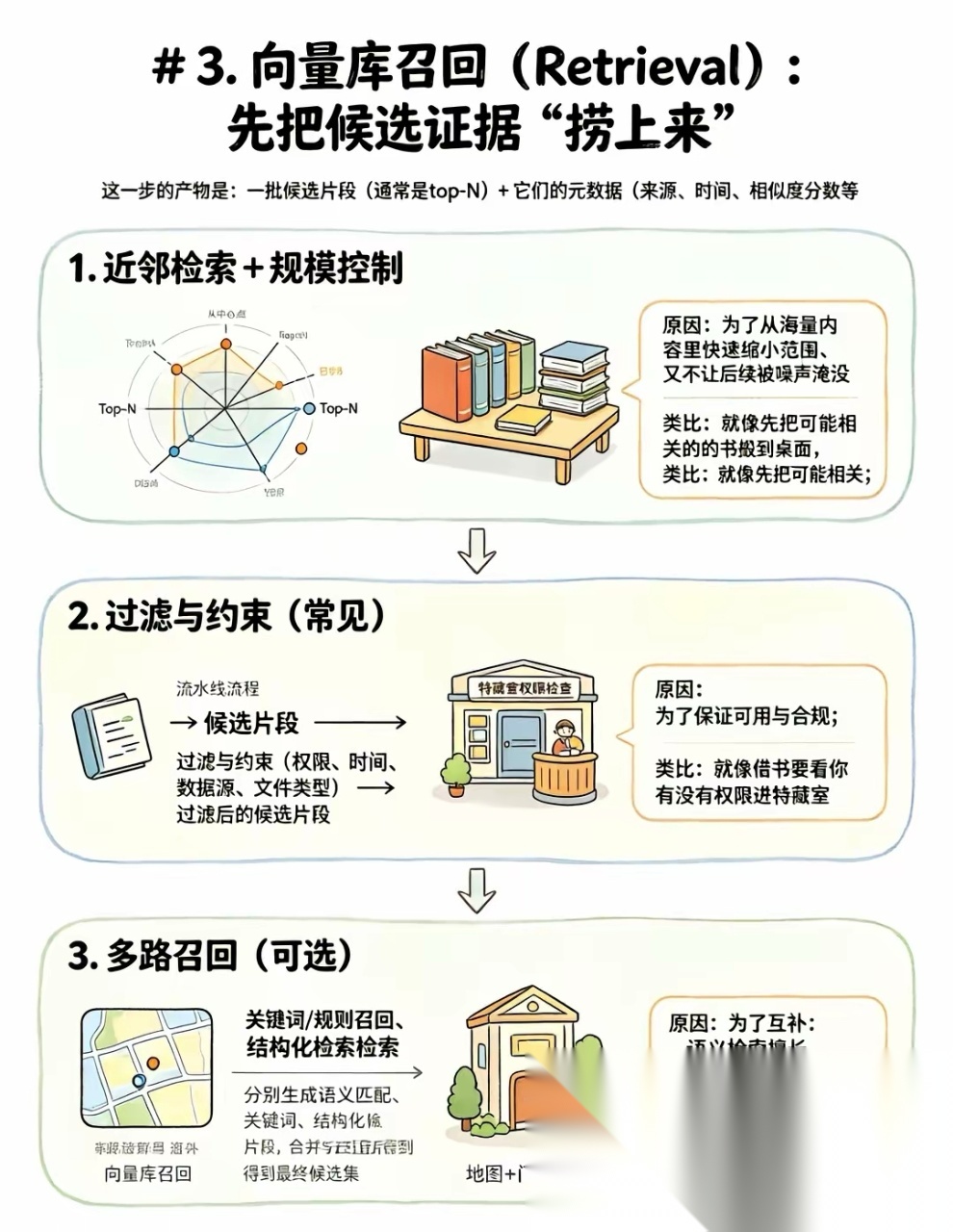

第三步：向量库召回（Retrieval）
🎣 什么是召回？
召回是从海量的向量数据库中，快速捞出与用户问题相关的候选片段。这是 RAG 流程中的"打捞"环节。
🔍 召回的三个关键阶段
阶段 1：近邻检索 + 规模控制
目的：从海量内容里快速缩小范围
Top-N 选择：
· ·
· · ·
· [Query] · ← 中心：查询向量
· · · ·
· · ·
┊
↓
╭─────────────╮
│ 虚线圆圈 │
│ Top-N 候选 │
╰─────────────╯
类比：先把可能相关的书搬到桌面
阶段 2：过滤与约束（常见）
过滤条件：
- 🔐 权限
- ⏰ 时间
- 📊 数据源
- 📁 文件类型
类比：借书要看你有没有权限进特藏室
阶段 3：多路召回（可选）
核心思想：语义检索 + 关键词检索互补
| 召回方式 | 擅长领域 |
|---|---|
| 语义检索 | “意思对”（语义理解） |
| 关键词检索 | “字面精确”（关键词匹配） |
流程：
语义匹配片段 + 关键词片段 + 结构化片段
↓
合并去重
↓
最终候选集

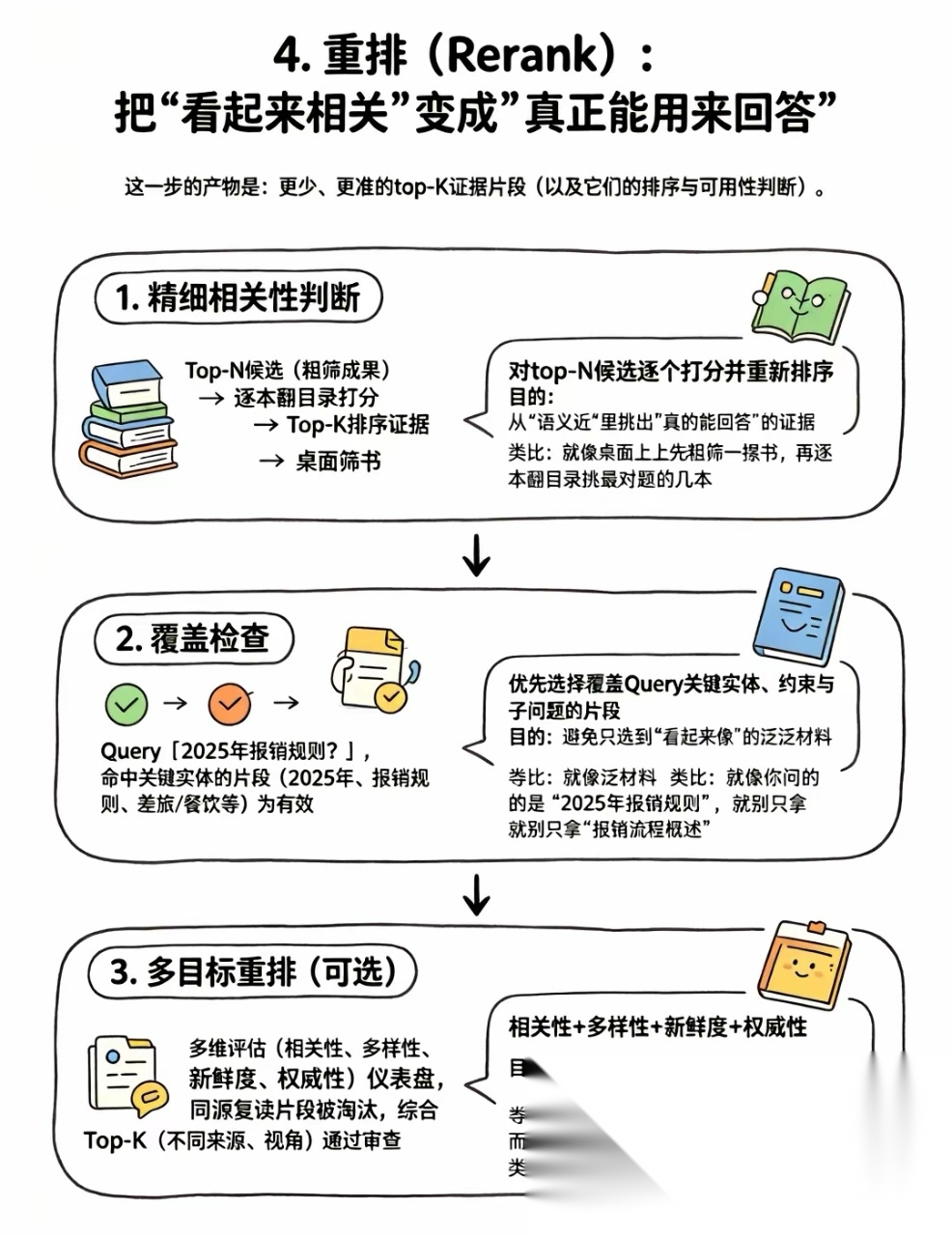

第四步：重排（Rerank）
🏆 重排的核心价值
核心目标：把"看起来相关"变成"真正能用来回答"
重排是将召回的候选片段进行精细化排序，挑出最优质的 Top-K 证据片段。
📋 重排的三个步骤
步骤 1：精细相关性判断
流程：
Top-N 候选（粗筛成果）
↓
逐本翻目录打分
↓
Top-K 排序证据
↓
桌面筛书
类比：桌面上先粗筛一摞书，再逐本翻目录挑最对题的几本
步骤 2：覆盖检查
核心：确保片段覆盖 Query 的关键实体
示例：
Query: "2025年报销规则？"
✅ 有效片段：命中 2025年、报销规则、差旅/餐饮 等关键实体
❌ 无效片段：只有"报销流程概述"，没有具体年份和规则
步骤 3：多目标重排（可选）
多维评估指标：
| 指标 | 说明 |
|---|---|
| 📌 相关性 | 与Query的匹配程度 |
| 🔄 多样性 | 不同来源、视角的覆盖 |
| 🕐 新鲜度 | 内容的时效性 |
| ✅ 权威性 | 来源的可信度 |
类比：海选 → 面试筛选，最终选出"对的人"

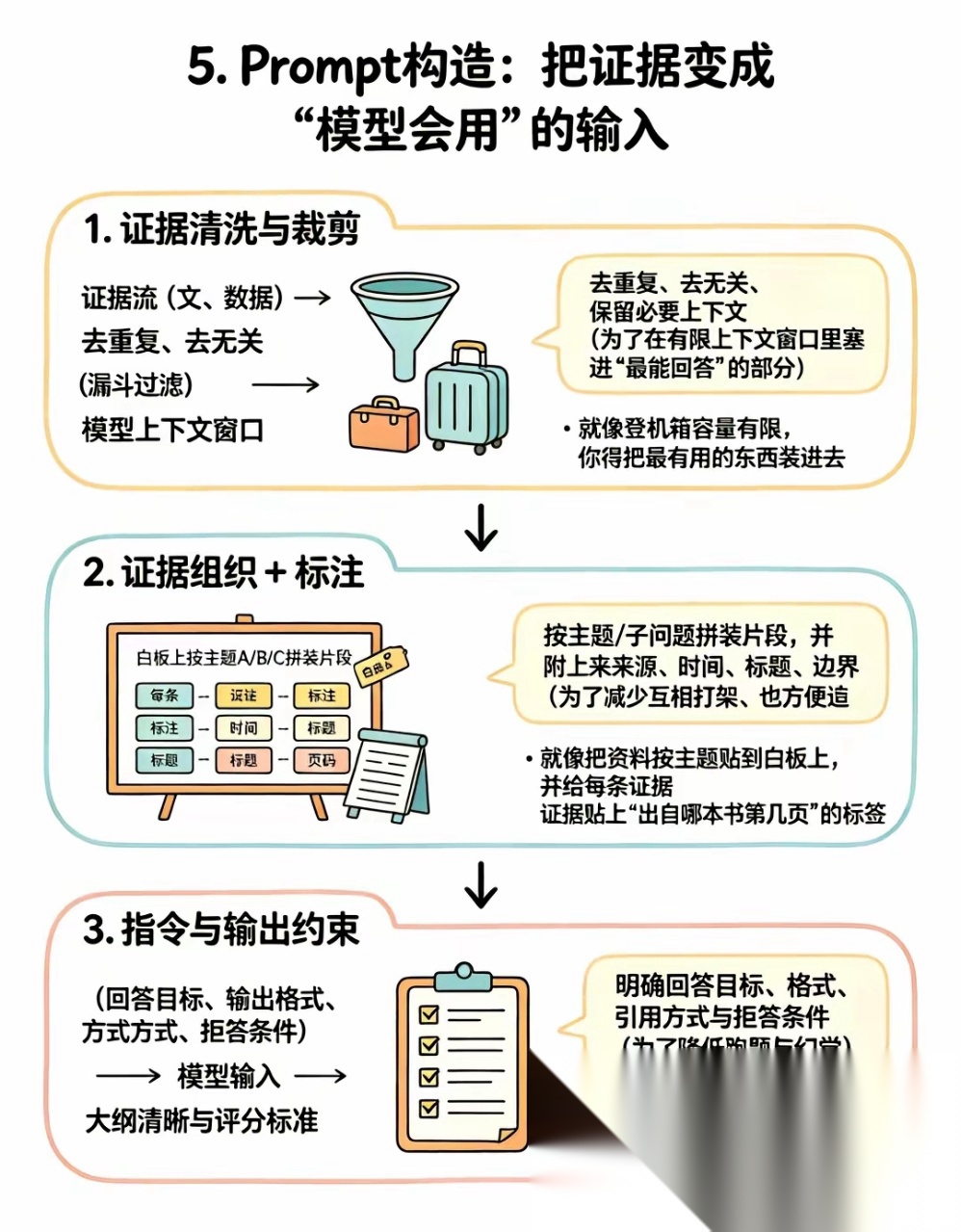

第五步：Prompt 构造
🎨 什么是 Prompt？
Prompt 是给大模型的"指令"，告诉模型如何基于检索到的证据回答用户问题。
📝 Prompt 构造的三阶段
阶段 1：证据清洗与裁剪
核心要点：去重复、去无关、保留必要上下文
类比：就像登机箱容量有限，得把最有用的东西装进去
证据流（文、数据）
↓
[漏斗过滤] 去重复、去无关
↓
模型上下文窗口
阶段 2：证据组织 + 标注
核心要点：按主题/子问题拼装片段，附上来源、时间、标题
类比：把资料按主题贴到白板上，给每条证据贴上"出自哪本书第几页"的标签
┌──────────────────────────┐
│ 📋 白板便签系统 │
│ ┌─────┐ ┌─────┐ ┌─────┐ │
│ │ 绿标 黄标 粉标 │
│ │ 每条 标题 时间 │
│ └─────┘ └─────┘ └─────┘ │
└──────────────────────────┘
阶段 3：指令与输出约束
组成部分：
- 🎯 回答目标
- 📐 输出格式
- 📚 引用方式
- 🚫 拒答条件
类比：给写作任务列一个清晰的大纲与评分标准

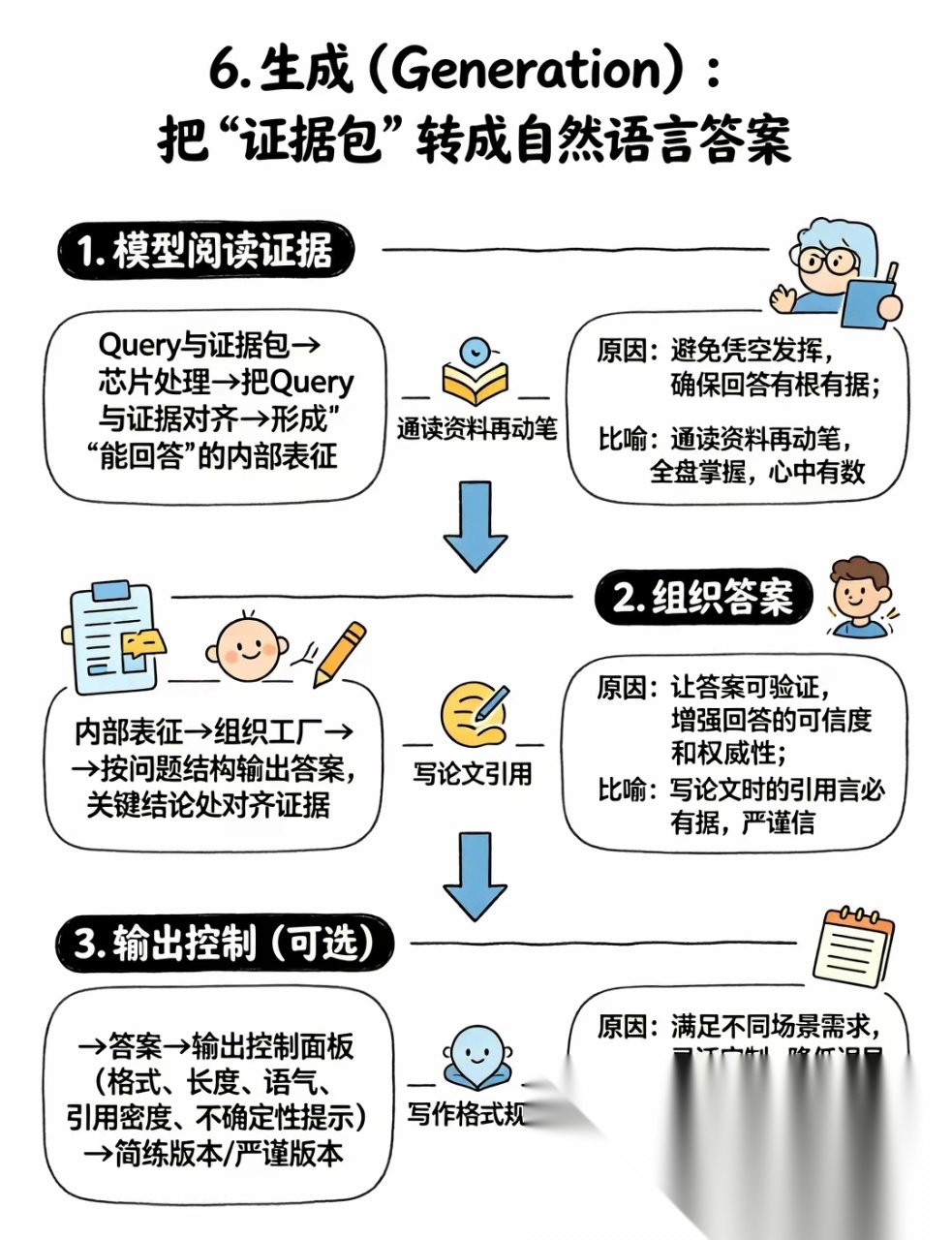

第六步：生成（Generation）
✍️ 生成的三个阶段
阶段 1：模型阅读证据
核心比喻：通读资料再动笔
原因：避免凭空发挥，确保回答有根有据
Query与证据包 → 芯片处理 → Query与证据对齐 → 形成"能回答"的内部表征
图解人物：蓝色短发、戴眼镜的卡通人物，手拿文件夹认真研读
阶段 2：组织答案
核心比喻：写论文引用
原因：让答案可验证，增强可信度和权威性
内部表征 → 组织工厂 → 按问题结构输出答案
↓
关键结论对齐证据
阶段 3：输出控制（可选）
输出控制面板：
- 📏 格式
- 📏 长度
- 🗣️ 语气
- 📊 引用密度
- ⚠️ 不确定性提示
输出选项：
- 简练版本
- 严谨版本

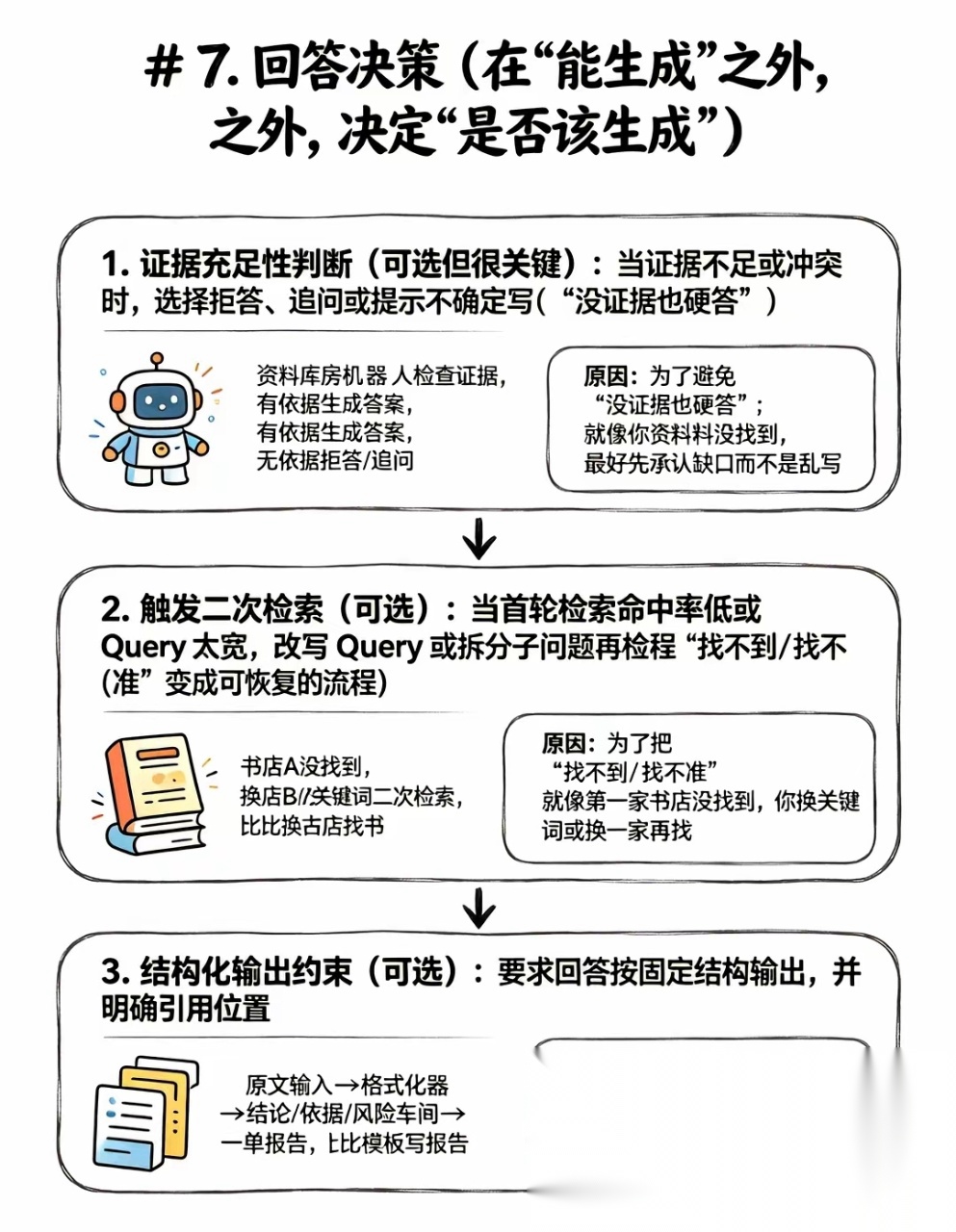

第七步：回答决策（进阶）
🤔 回答决策的核心问题
核心原则：在"能生成"之外，决定"是否该生成"
这往往是容易被忽视但至关重要的一个环节。
阶段 1：证据充足性判断
核心：当证据不足或冲突时，选择拒答、追问或提示不确定
资料库房机器人检查证据
↓
有依据 → 生成答案
无依据 → 拒答/追问
类比：资料没找到，最好先承认缺口而不是乱写
阶段 2：触发二次检索
核心：首轮命中率低时，改写 Query 或拆分子问题再检索
书店A没找到 → 换店B // 换关键词再找
阶段 3：结构化输出约束
核心：按固定结构（结论/依据/风险）输出

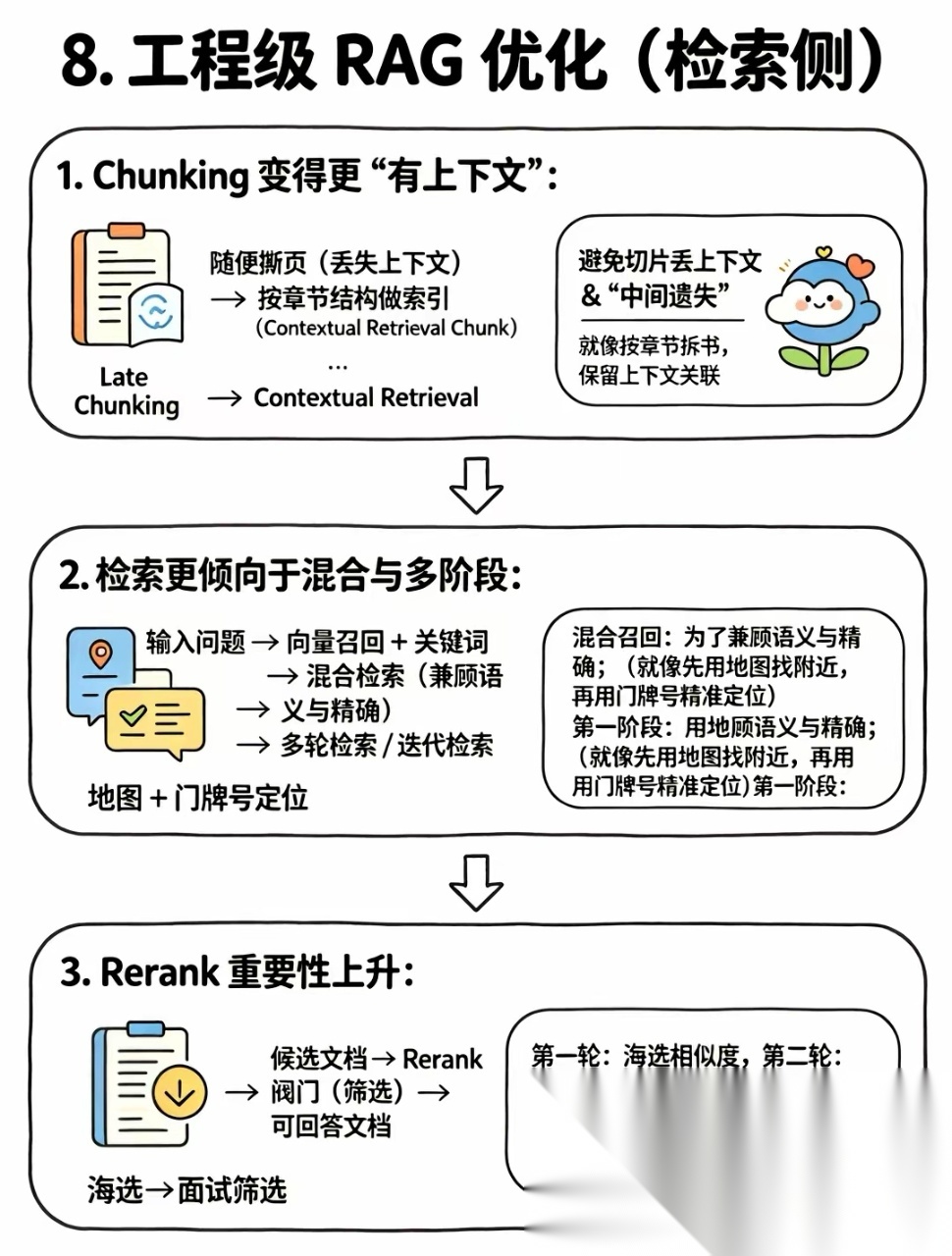

工程级优化：检索侧
🚀 三大优化方向
1. Chunking（分块）优化
问题：随便撕页会丢失上下文，出现"中间遗失"
解决方案：
- 按章节结构做索引 (Contextual Retrieval Chunk)
- Late Chunking 技术
类比：按章节拆书，保留上下文关联
2. 检索策略优化
策略：向量召回 + 关键词 → 混合检索 → 多轮检索
类比：先用地图找附近，再用门牌号精准定位
3. Rerank 重要性上升
核心：从"相似"到"可回答"，成为效果上限的关键阀门

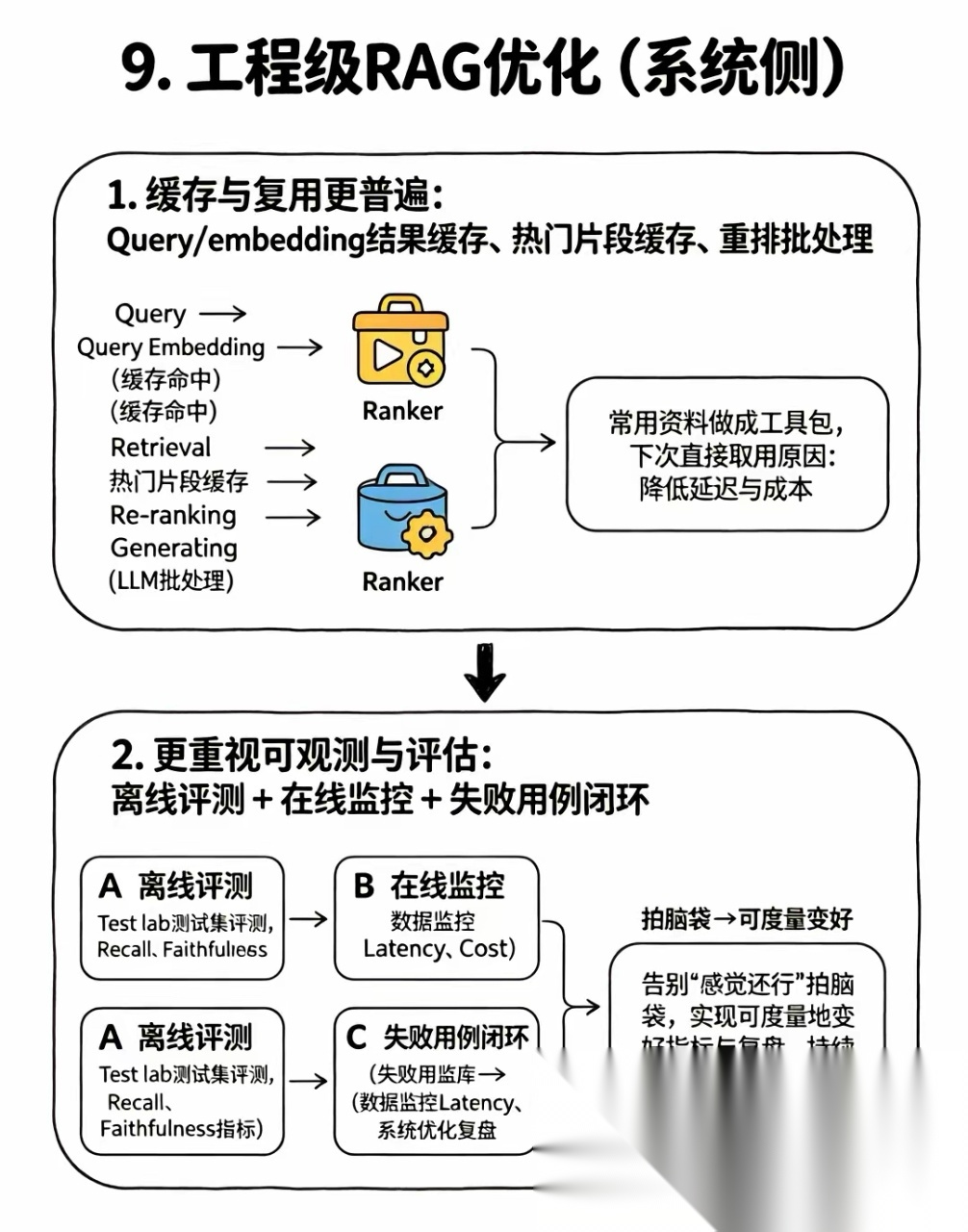

工程级优化：系统侧
🛠️ 两大系统方向
1. 缓存与复用
缓存类型：
- Query/embedding 结果缓存
- 热门片段缓存
- LLM 批处理
类比：常用资料做成工具包，下次直接取用
流程：
Query → Query Embedding (缓存命中) → Retrieval → 热门片段缓存
↓ ↓
Re-ranking ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ←
↓
Generating (LLM批处理)
2. 可观测与评估
三大支柱：
| 类型 | 内容 |
|---|---|
| 离线评测 | Test lab 测试集评测，Recall、Faithfulness 指标 |
| 在线监控 | Latency、Cost 实时监控 |
| 失败用例闭环 | 失败用例库 → 系统优化复盘 |
核心理念：告别"感觉还行"拍脑袋，实现可度量地变好
RAG 全流程总结
┌────────────────────────────┐
│ RAG 完整流程图 │
├────────────────────────────┤
│ │
│ ┌─────────┐ │
│ │ 用户Query │ ← 起点 │
│ └────┬────┘ │
│ ↓ │
│ ① 输入与预处理 │
│ ↓ │
│ ② Embedding 与索引准备 │
│ ↓ │
│ ③ 向量库召回 → 候选片段 │
│ ↓ │
│ ④ 重排 → Top-K 证据 │
│ ↓ │
│ ⑤ Prompt 构造 → 证据包 │
│ ↓ │
│ ⑥ 生成 → 答案 │
│ ↓ │
│ ⑦ 回答决策 → 最终输出 │
│ │
└────────────────────────────┘
关键技术要点汇总
| 概念 | 解释 |
|---|---|
| RoPE | 旋转位置编码 |
| KV Cache | 键值缓存，加速推理 |
| ANN | 近似最近邻搜索 |
| Multi-Head Attention | 多头注意力机制 |
| Context Window | 模型上下文窗口限制 |
| 幻觉 | 模型凭空生成错误信息 |
实用建议
💡 开发建议
- Query 预处理不可省略：好的 Query 是好答案的前提
- Chunking 需要精心设计：考虑按语义章节切分，而非简单字数切分
- 多路召回效果更好：语义 + 关键词双重保障
- Rerank 是关键阀门：不要在重排上节省资源
- Prompt 需要迭代优化：根据实际效果持续调整
⚠️ 常见陷阱
- 忽略 Query 预处理：导致检索效率低下
- Chunking 过于粗暴：丢失关键上下文
- 只依赖向量检索：忽视关键词召回的价值
- 跳过回答决策：容易产生幻觉和误导
- 缺乏评估闭环：无法持续优化
结语
RAG 作为连接大模型与外部知识的桥梁，其重要性日益凸显。通过本文的图解拆解，希望你对 RAG 的每个环节有了更清晰的认识。
记住，一个优秀的 RAG 系统不仅仅是把各个模块拼凑在一起，更需要在每个环节都精心打磨，形成高效协同的整体。
持续优化、注重评估、拥抱迭代——这是构建生产级 RAG 系统的关键。
