画科研图这件事，真正的痛苦不在"会不会画"，而在它吃掉的时间和你根本不确定做出来的东西能不能过审。实验数据跑完了，论文逻辑也通了，最后卡在一张信号通路图或技术路线图上面——箭头对不齐、导出一放大就糊、配色像课件模板、期刊说尺寸不对——这种事我至少经历过三四轮

这几年AI进场之后，"AI科研绘图"这个词被用得很泛：有的是拖拽式素材库加了AI推荐，有的是真·文本生成矢量图，有的本质还是传统数据绘图软件挂了个AI按钮。它们解决的不是同一个问题，硬排个一二名反而误导人。

一句话：没有万能工具，只有适配你当前任务的工具链。

1. PicDoc —— 初稿最快的"文本→图"入口

PicDoc 在我工作流里的定位非常明确：把文字逻辑最快变成一张能看的图，尤其是流程图、架构图、实验步骤示意图这类"结构性图表"。

我用它做的事

• 实验流程/技术路线：把方法章节那段文字（或直接从Word/PDF里提取出来）→ 点生成 → 拿到带箭头、带框、层级清晰的流程图草稿，30–90秒。
• 论文逻辑框架图/对比表格图：输入"三组对照：WT / KO / OE，分别测了A、B、C指标…" → 它匹配出合适的对比图结构。
• 快速配图插PPT：导出PNG/PDF/PPT格式，直接塞进组会幻灯片，不需要再开别的软件。

免费在线科研绘图-AI生成学术科研绘图

真实体验：长处在哪，短处在哪

长板很突出——上手成本几乎为零。你不需要学一个新软件的界面逻辑，也不需要写 prompt，也不需要找素材库。丢文字进去，它负责理解层级关系、搭骨架、给一套可用的配色排版。对我这种"画图时间不该超过写讨论时间"的人来说，它把最烦的"从0到1"那一步压扁了。

需要注意的边界：

• 它更偏信息图/流程图/结构化示意图这条线，不是用来替代 Origin/Prism 做精密数据拟合曲线的。
• 如果你要的是精细生物通路元件（特定受体形态、细胞器细节），PicDoc 不会给你一个"BioRender级"的图标库——它出的是结构骨架，细节该补还得补。
• 导出格式它有PNG/PDF/PPT，但如果你要100%矢量可编辑（比如进Illustrator逐锚点调），这条路不如纯SVG原生工具顺滑。

免费在线科研绘图-AI生成学术科研绘图

决策建议

选 PicDoc 当： 你需要快速把"文字描述的流程/框架/对比关系"变成一张规整的图，且不想碰复杂软件。它解决的是"从空白画布到第一版草稿"这个时间黑洞。

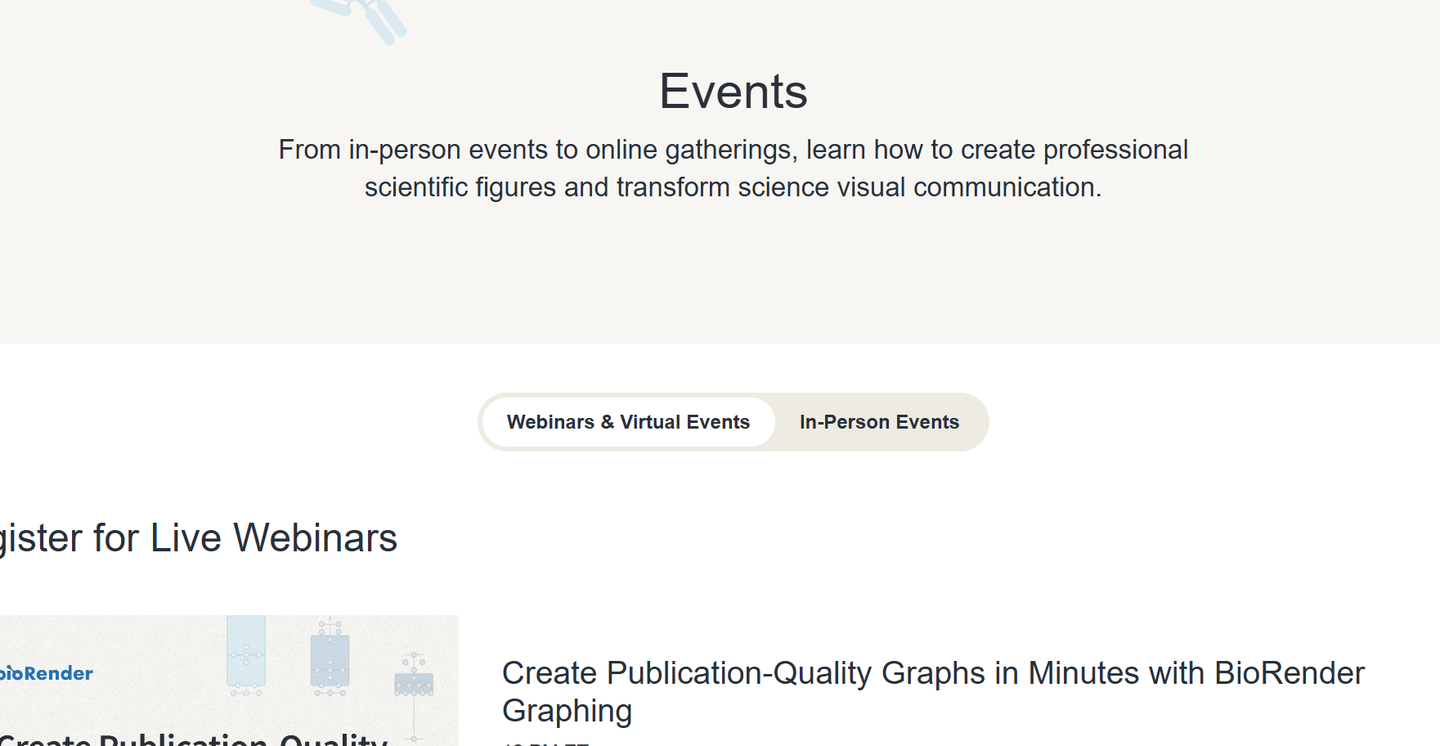

2. BioRender —— 生命科学圈的"通用视觉语汇"

如果你做生物医学、细胞/分子/动物实验流程，大概率听过它

BioRender 的核心价值不在于"AI多强"（它本质仍是拖拽式素材组装平台，2025年后加了AI辅助推荐，但工作逻辑没变），而在于：它的图标风格在生命科学审稿人眼里是"默认可信"的——Nature / Science / Cell 体系里出镜太多，形成了视觉惯性。

我怎么用它

• 信号通路图、免疫流程、PCR/ELISA/western流程示意图——从素材库拖细胞、膜、受体、箭头，拼出来很快。
• 如果课题组/机构买了Team License，直接用是最经济的（个人年付确实不便宜）。

需要接受的代价

• 偏生物医学。一旦你要画材料催化循环、器件截面、卫星轨道，素材库帮不上太多。
• 免费档会带署名/有水印限制（政策以官网当期为准），个人全额年费对研究生来说肉疼。
• 它不是"说句话就出图"的AI生成器——你还是在当拼图工人，只是拼的是高质量元件。

决策建议

BioRender 适合：你在 生命科学领域，需要 同行评审场景下的视觉熟悉感，且机构有账号或你能接受订阅成本。它解决的是"可信度+素材品质"，不是"从零秒出图"。

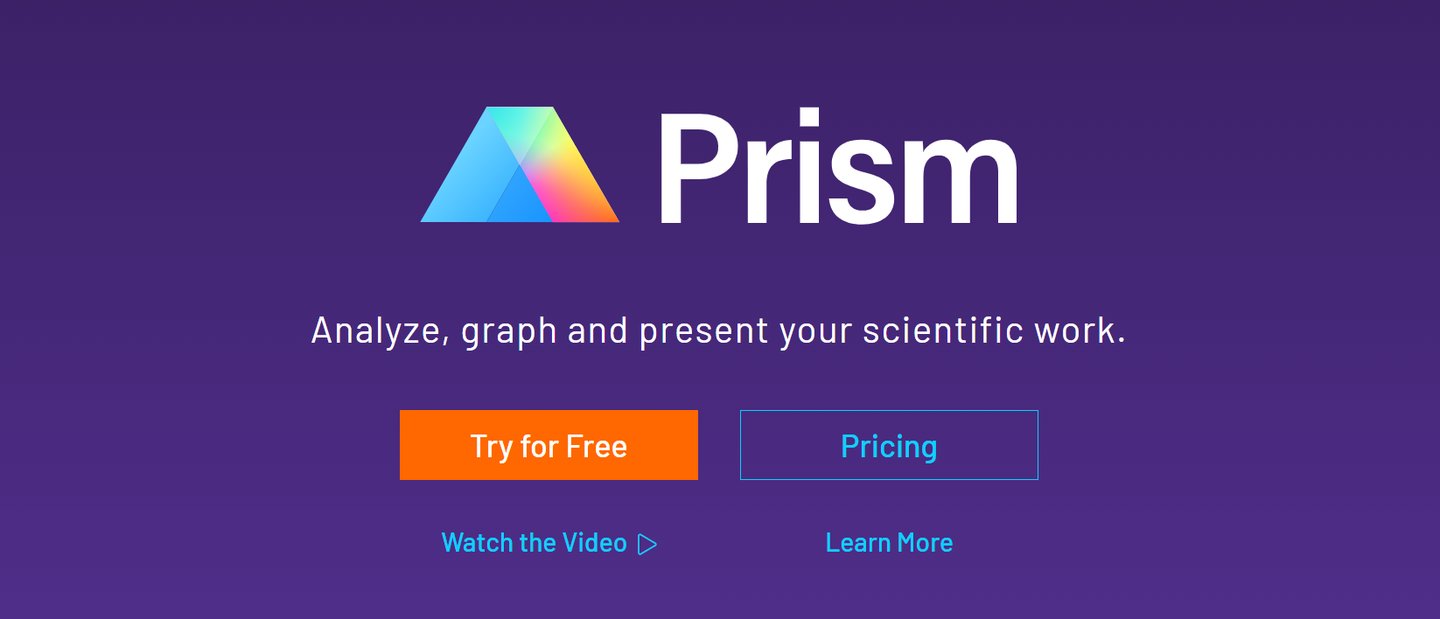

3. GraphPad Prism —— 生物医学统计图表的事实标准

Prism 不算"AI工具"，但它出现在任何严肃的AI科研绘图讨论里是有原因的：你数据类插图的最终版本，大概率要么从这儿出，要么得出跟它一样。

我怎么用它

• 两组/多组比较的bar graph、散点+回归、生存曲线（Kaplan–Meier）、非线性拟合——统计分析+出图绑在一起做，省掉"先用R算再用别的软件画"的断裂感。
• 导出TIFF/PNG时能设精确到dpi（投稿系统要300dpi你就能给300dpi），边框留白、字体、配色可以调到跟期刊格式对齐。

它不解决的事

• 它不画信号通路、不画机制示意图、不画装置截面——那是别的工具的事。
• 学习曲线不陡但不是零（特别是第一次设好模板、搞定grouping和error bar逻辑要花半个下午）。

决策建议

如果你做的是 生物医学/临床/药理方向，Prism 应该装在你电脑里——它是数据图环节的终点站，而不是初稿工具。

4. OriginLab Origin —— 理工科数据处理+绘图的重型工作台

Origin 的定位跟Prism不完全一样：它更"通用理工科"、更"多维度数据分析+绘图一体"，支持的种类更广（3D表面、等高线、峰拟合、批处理…），但也更"工程感"。

真实体验

• 好处：你把数据灌进去，它能跑出很硬核的图，批处理省事，格式导出控制细。
• 代价：界面密密麻麻，新用户第一次上手容易迷失在对话框森林里；如果你只想要一张简单的柱状图，用Origin就像开卡车去买菜。

决策建议

Origin 适合： 材料/化学/物理/工程方向，数据复杂、图表种类超出Prism覆盖范围的场景。用它做最终数据图，初稿流程图另找轻量工具。

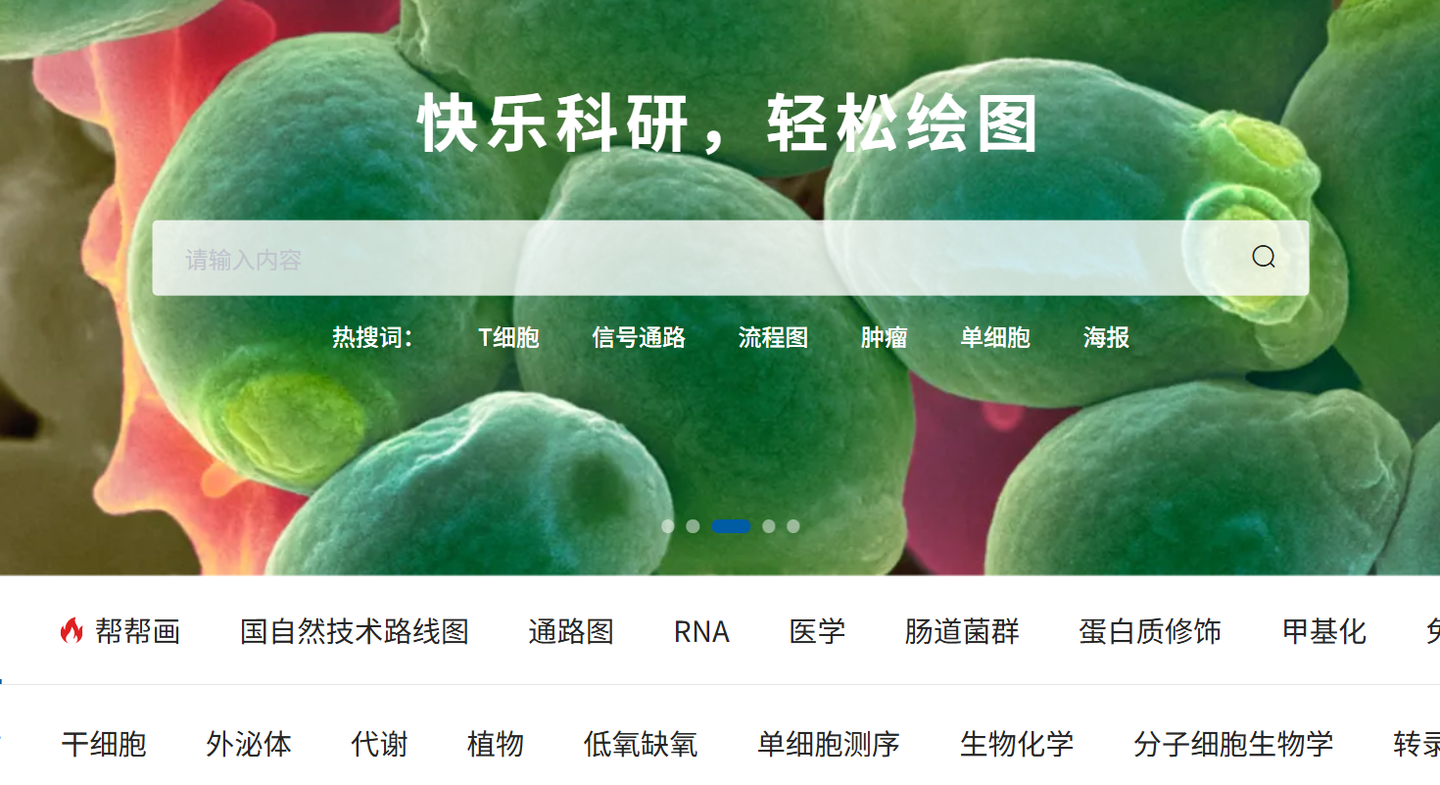

5. Figdraw（绘科研）—— 国内在线矢量编辑器，"看得见每个像素"的那种

Figdraw 走的是另一条路：它本质是一个Web端矢量画布 + 科研素材库，你可以搜图标、拖进来、对齐、改颜色、打字标注——更接近"在线版简化Illustrator + 科研元件库"。

我怎么看它

• 中文界面、注册就能用、有免费额度，国内用户上手零摩擦。
• 模板偏生物医学（通路、实验流程），适合不想翻BioRender墙的同学。
• 但它仍然依赖你手动摆放和对齐——AI成分更多是"推荐模板/辅助对齐"，不是"描述一句就出图"。

决策建议

Figdraw 适合：你想要 在线协作 + 矢量编辑自由度 + 中文环境，且愿意手动精修细节。它和PicDoc其实是互补关系：PicDoc出结构草稿 → Figdraw精修填细节，是一条合理的流水线。

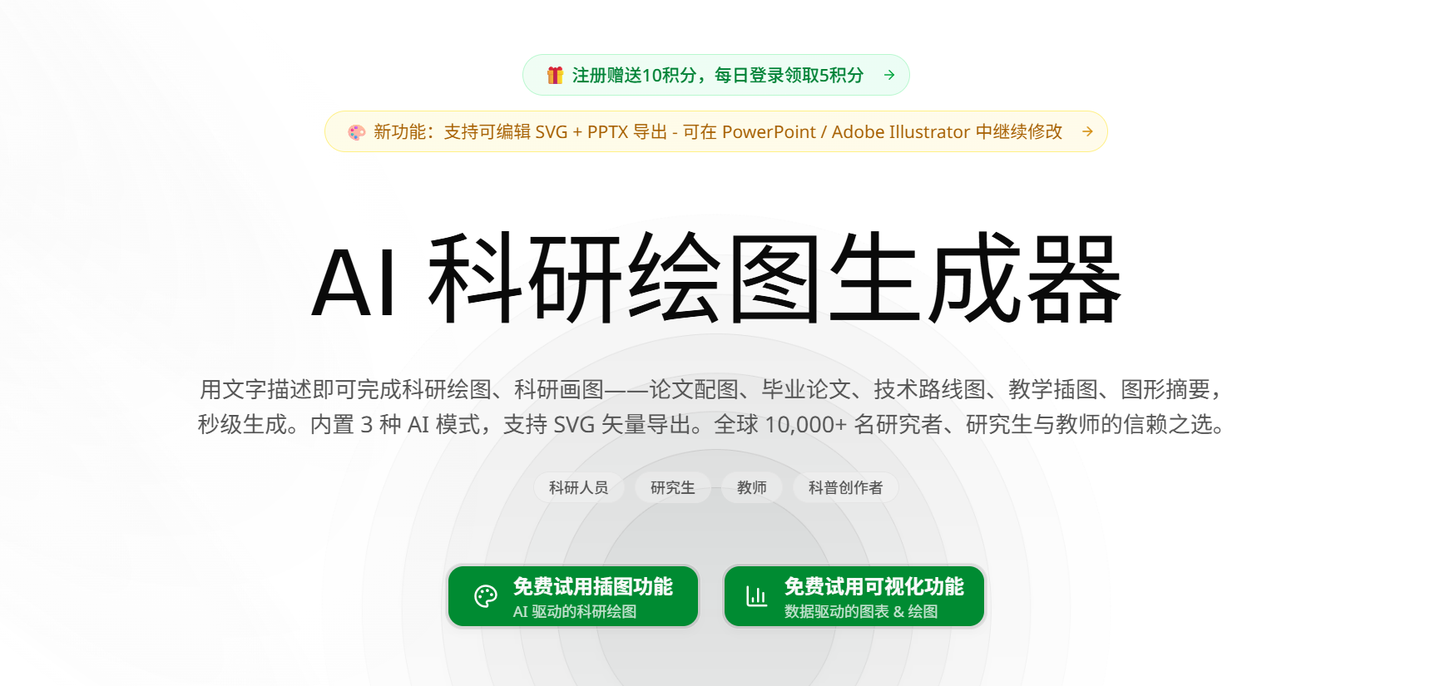

6. SciDraw AI（sci-draw.com）—— AI原生"描述→矢量科学插图"路线

这款和前面几款的工作方式差异最大：你说一段描述（支持中文prompt），它去生成专业向的科学示意图，并且导出SVG——这意味着你能把生成的图继续拉进Illustrator/Inkscape逐锚点改。

我注意到它真正有价值的几点

• 跨学科比BioRender/Figma类强：不依赖生命科学图标库，物理装置、化学流程、工程示意也能尝试生成。
• Figure Checker一类功能在做期刊尺寸/标注规范性提醒上有用（具体以当期产品实装为准）。
• 按需付费（$0.5/图量级的说法见于评测，以官网为准）对偶尔画图的人比年付温和。

要注意的

• AI生成意味着：标签精度、比例合理性、某些专业元件的细节准确性你得人工核验。审稿人不在乎图是AI画的还是手画的，只在乎它对不对。
• SVG可编辑是优势，但也意味着你可能还得会一点矢量编辑基本功。

决策建议

SciDraw AI 适合：你需要 从文字描述直接拿到一个矢量骨架，且准备后续精修，学科又不完全是标准生物医学通路图的场景。

7. Adobe Illustrator —— 精修的"终极车间"

不管你用什么AI工具出图，只要最终要投正式期刊，Illustrator（Ai）几乎绕不开——至少要会这几件事：

• 把SVG / EMF导入进来，逐锚点修线条、统一字体、对齐标注
• 调画板使全篇图风格一致
• 裁切画布、设最终尺寸、导出300dpi TIFF或EPS

我对它的态度

不把它当"画图工具"，而把它当出版级精修台。它的价值体现在：你前面用PicDoc/BioRender/Origin出了70分的图，它在最后帮你推到95分——统一字体（Arial/Helvetica）、统一线宽、统一箭头样式、把标注拉直。

如果你完全不想碰Ai，至少要会用 Inkscape（下一节）做轻量矢量修整——完全裸奔交图的时代越来越少了。

8. Python（Matplotlib / Seaborn / Plotly）+ AI辅助编码 —— 可重复、精确、数据驱动

这条路线听起来"最不AI"但也最经得起追问：你写（或让ChatGPT帮你写）一段Python脚本，数据进来→图出去，每次换数据重新跑就行，所有格式固化在代码里。

什么时候值得走这条路

• 你有多组重复实验、要出一批同风格的数据图
• 你需要精确的误差棒/置信区间/非线性拟合曲线，不想靠手动调
• 你希望半年后换个数据文件还能复现一模一样的图

ChatGPT / Claude 现在帮你写Matplotlib代码的成功率已经很高，你提供：数据列含义 + 想要的图表类型 + 尺寸/dpi/字体要求，大部分情况下它能给到可运行的初版。

代价

• 你需要基本的Python环境（conda装一下不难，但毕竟不是"打开网页就用"）
• 美学上限取决于你的模板和审美，默认Matplotlib风格偏朴素（这也是为什么很多人最终还是会Ai过一遍）

9. Inkscape —— 免费开源的Illustrator平替

如果Illustrator的订阅费用让你犹豫，Inkscape是值得认真考虑的替代：

• 完全免费、开源
• 能打开/导入SVG、PDF，做锚点编辑、路径操作、文字重排
• 跨平台（Windows / macOS / Linux）

短板也坦诚说：界面年代感强、某些精细操作手感不如Ai流畅，大型复杂文件的性能也看机器。但对大多数科研人的"修修标注、对齐元素、统一配色、导出PDF"需求，它够用。

10. ChatGPT（Canvas/DALL·E）或 Midjourney —— 只建议用在"概念图/图形摘要封面"这一层

这里必须说句不讨好的话：通用图像生成模型不适合画需要精确标注的论文正文插图。原因很简单——

• 它们会把术语标签写错或写糊（"TNF-α"变成乱码风格化字符）
• 缩放后文字不可读
• 矢量可控性几乎为零

但它们有一个合法战场：图形摘要（Graphical Abstract）/ 期刊封面 / 科普传播图——这里视觉冲击力和概念传达 > 逐像素精度。如果你走这条路，工作流通常是：

1. 用BioRender/PicDoc/手工先把结构骨架做对
2. 再把这个骨架喂给图像模型做风格化渲染
3. 标注文字回到矢量软件里重打（别让AI写你的专业术语）

大多数人不需要10款全装，我自己的最小可行组合是 3层分工：

层	工具	解决什么问题
初稿结构​	PicDoc（流程/框架/对比图最快）或手边草图	从0→1，先让图存在
数据图​	Prism（生物医学）或 Origin / Python（理工科）	精确数据可视化，格式合规
精修出版​	Inkscape（免费）或 Illustrator（最佳）	统一风格、修锚点、出300dpi

如果你在生命科学且要通路图，中间插一个 BioRender​ 或 Figdraw​ 来拿高质量元件库——但依然建议最后进矢量软件统一样式。
