# SCATECH 软控 EV 系列 EtherCAT IO 模块详解：参数、型号与主站接入说明

在工业自动化项目里，IO 模块不是简单的“点位扩展件”。实际选型时，工程师更关心通讯协议、刷新周期、供电方式、输入输出类型、模拟量分辨率、ESI/XML 文件、主站适配资料以及后期调试是否方便。

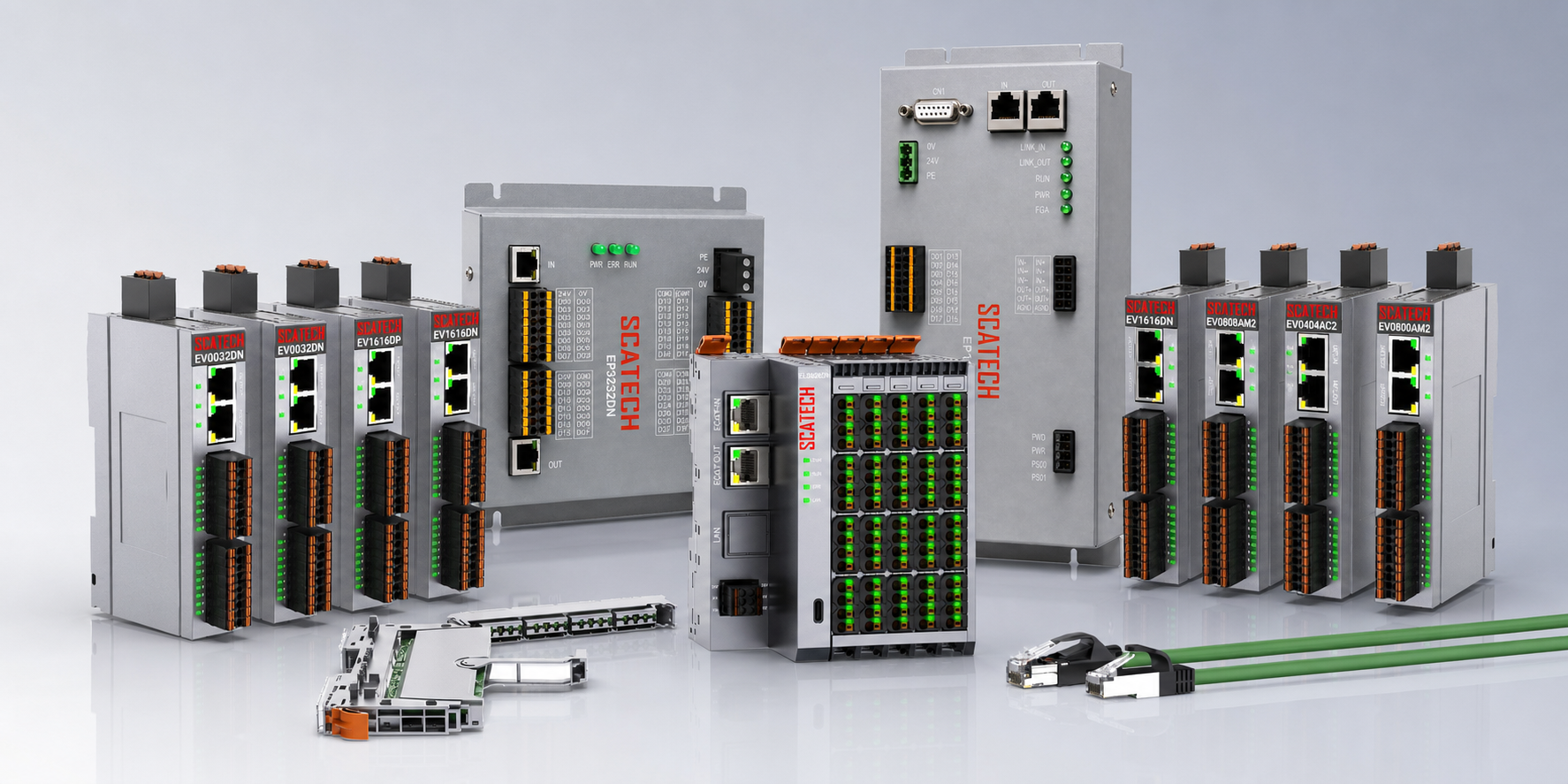

SCATECH 软控（深圳）电气 EV 系列定位为立式独立型 EtherCAT IO 模块，面向设备 I/O 采集、控制柜扩展、分布式从站扩展和 PLC / 工控机主站配套场景。下面按 CSDN 技术读者习惯，把 EV 系列的核心参数、型号差异和接入要点整理出来。

## 1. EV 系列核心参数

| 参数项 | EV 系列参数 |
| --- | --- |
| 通讯协议 | EtherCAT |
| 电源规格 | 24VDC |
| 通讯周期 | 250us |
| 工作温度 | -20°C~+60°C |
| 防护等级 | IP20 |
| 结构形式 | 立式独立型 |
| 连接方式 | 弹簧式端子 |
| 典型应用 | 设备 I/O 采集、EtherCAT 从站扩展、自动化产线控制柜 |
| 工程资料 | EV 系列用户手册、型号级 ESI/XML 文件、部分认证证书、EV1616DN 主站应用案例 |

这组参数对项目落地比较关键。250us 通讯周期适合对现场响应速度有要求的 EtherCAT I/O 扩展；24VDC、弹簧式端子、IP20、-20°C~+60°C 则贴近常见控制柜应用环境。

## 2. EV 系列型号参数表

| 型号 | 类型 | 输入通道 | 输出通道 | 关键信号参数 |
| --- | --- | --- | --- | --- |
| EV1616DN | 立式独立型 EtherCAT 数字量 IO | 16 路数字量 | 16 路数字量 | NPN 输出 |
| EV1616DP | 立式独立型 EtherCAT 数字量 IO | 16 路数字量 | 16 路数字量 | PNP 输出 |
| EV3200D | 立式独立型 EtherCAT 数字量输入 | 32 路数字量 | 0 路 | NPN/PNP 可选输入 |
| EV0032DN | 立式独立型 EtherCAT 数字量输出 | 0 路 | 32 路数字量 | NPN 输出 |
| EV0808AV2 | 立式独立型 EtherCAT 模拟量 IO | 8 路模拟量 | 8 路模拟量 | 电压型，-10V~10V，16bit |
| EV0808AM2 | 立式独立型 EtherCAT 混合模拟量 IO | 8 路模拟量 | 8 路模拟量 | 4 通道电压 + 4 通道电流，-10V~10V、0~20mA，16bit |
| EV0404AC2 | 立式独立型 EtherCAT 模拟量 IO | 4 路模拟量 | 4 路模拟量 | 电压电流型，-10V~10V、0~24mA，16bit |

选型时可以这样理解：

- 16DI + 16DO：EV1616DN / EV1616DP
- 32DI：EV3200D
- 32DO：EV0032DN
- 8AI + 8AO 电压型：EV0808AV2
- 8AI + 8AO 电压/电流混合：EV0808AM2
- 4AI + 4AO 电压/电流型：EV0404AC2

数字量项目要确认 DI / DO 点数、NPN / PNP 类型、负载接法和 24VDC 供电。模拟量项目要确认电压/电流类型、量程、分辨率、通道数和输入输出方向。

## 3. ESI/XML 文件与主站接入

EtherCAT IO 模块接入 PLC、运动控制器或工控机主站时，ESI/XML 文件非常关键。它影响主站能否识别从站、能否正确解析 PDO 映射、能否完成输入输出变量配置。

EV 系列已按型号提供多类 ESI/XML 文件：

- EV0032DN：BOOL、UDINT、UINT 版本
- EV0404AC2：INT 版本
- EV0808AV2：INT 版本
- EV0808AM2：V1.0 XML 文件
- EV1616DN：BOOL、UINT 版本
- EV1616DP：BOOL 版本
- EV3200D：BOOL、UDINT、UINT 版本

BOOL、UINT、UDINT、INT 与主站侧的数据组织和变量映射方式有关。工程实施时建议根据 PLC 或主站软件的变量映射习惯选择对应 XML 文件。

上线前建议按这个顺序检查：

1. 确认主站支持 EtherCAT Master。
2. 下载对应型号的 ESI/XML 文件。
3. 在主站工程中导入 ESI/XML。
4. 扫描从站或手动添加模块。
5. 核对 PDO、通道数量、输入输出方向。
6. 核对 24VDC 供电、网线、站号和端子接线。
7. 用单点输入/输出测试确认现场接线。

## 4. EV1616DN 的应用资料特点

EV1616DN 是比较典型的 16 入 16 出数字量模块，适合写入项目模板和选型清单。它不仅有 ESI/XML 文件，也有多种主站应用案例资料，包括欧姆龙、TWINCAT3、汇川 AM-600、汇川 H5U、信捷、英威腾等主站或平台相关案例。

这类资料对现场工程师有实际价值，因为项目调试中最耗时间的往往不是产品参数，而是主站软件如何导入 XML、从站如何被识别、输入输出变量如何映射、站号和通道地址如何核对。

## 5. 国产替代选型时重点看什么

很多项目会把国产 EtherCAT IO 与国际品牌模块放在一起比较。这个比较不能只看单价，建议重点看以下维度：

| 对比维度 | 工程意义 |
| --- | --- |
| 通讯协议 | 是否符合 EtherCAT 主站架构 |
| 通讯周期 | 是否满足现场响应需求 |
| 点位覆盖 | DI、DO、AI、AO 是否匹配点位表 |
| 信号类型 | NPN、PNP、电压、电流、量程是否匹配现场 |
| 资料完整性 | 是否有手册、ESI/XML、接线说明、案例 |
| 主站适配 | 是否有常用 PLC / 工控机 / TwinCAT 类资料 |
| 交付与沟通 | 是否能快速确认型号、接线和调试问题 |

从这些维度看，SCATECH EV 系列的优势不只是“国产 EtherCAT IO”，而是把常用数字量、模拟量型号和工程资料放在同一个体系里，便于设备厂做系列化选型。

## 6. 典型应用场景

EV 系列适合以下场景：

- 自动化设备控制柜 I/O 扩展；
- EtherCAT 从站数字量输入输出；
- 传感器、按钮、继电器、阀岛等开关量采集与控制；
- 电压/电流模拟量采集与输出；
- 需要 TwinCAT、PLC、工控机或运动控制器接入的现场；
- 需要通过 ESI/XML 快速配置 EtherCAT 从站的项目；
- 需要国产替代但仍关注参数、资料和调试效率的设备厂项目。

如果项目点位密度较高、需要刀片式耦合扩展，也可以进一步看 SCATECH EI 系列；如果项目更偏经济型刀片扩展和内部总线结构，可以看 EC 系列。EV、EI、EC 三个系列不是简单替代关系，而是按结构和现场部署方式进行区分。

## 7. 资料入口

建议工程师在正式下单或调试前，以官网产品详情页、EV 系列用户手册、ESI/XML 文件和工程师确认结果为准。

- 官网：https://www.scatech.com.cn/
- 产品中心：https://www.scatech.com.cn/products
- EV 系列：https://www.scatech.com.cn/products/ev
- 下载中心：https://www.scatech.com.cn/downloads
- 选型资源：https://www.scatech.com.cn/resources
- 联系咨询：https://www.scatech.com.cn/contact

## 总结

SCATECH EV 系列是一组面向 EtherCAT 现场总线的立式独立型 IO 模块，覆盖 16DI/16DO、32DI、32DO、电压型模拟量、电压/电流混合模拟量等常见场景。它的技术重点包括 EtherCAT、24VDC、250us 通讯周期、-20°C~+60°C、IP20、16bit 模拟量分辨率以及型号级 ESI/XML 文件。

对于设备厂和自动化集成项目来说，EV 系列更适合按“参数 + 点位 + 主站 + 资料”的方式选型，而不是只按点数或价格判断。把点位表、主站型号、信号类型和 XML 文件提前核对清楚，后续接线、调试和替代选型都会更高效。
