研究框架图怎么画？Conceptual Framework 示例、模板和 AI 提示词

研究框架图的核心作用，是把论文或课题里那些核心变量之间的关系讲清楚。它在开题报告、硕博论文、教育研究、管理学、公共卫生、心理学以及社会科学论文里都很常见。

真正难的其实不是画几个方框、连几根箭头，而是把每个变量的角色摆明白：谁是自变量，谁是因变量，谁充当中介，谁起调节作用，以及那一根根箭头究竟代表影响、相关、路径，还是假设。

这篇文章就来聊聊研究框架图到底该怎么画，顺便给出几条适合丢给 SciDraw AI Conceptual Framework Maker 的提示词。

一张好的研究框架图，应该让读者还没翻到方法部分，就已经看懂了研究的逻辑。

快速答案：什么是研究框架图？

研究框架图是一种可视化模型，用来呈现研究中各个概念、变量或构念之间的关系。它通常包含：

• 自变量；
• 因变量；
• 中介变量；
• 调节变量；
• 控制变量；
• 方向箭头；
• 假设路径或关系标签。

它和普通流程图不是一回事。流程图展示的是步骤，研究框架图展示的则是理论关系或假设关系。

常见错误

1. 所有变量都画成一个样的方框

自变量、中介变量、调节变量和因变量的角色各不相同，图里就应该通过位置、分组或标签把这种差异体现出来，而不是统统画成同一种方框。

2. 箭头没有明确含义

每根箭头都得说得清楚自己代表什么：影响、相关、中介、调节、顺序还是反馈。千万别为了让图看起来"丰富"就乱加箭头。

3. 图和研究假设对不上

如果图里画了 5 条路径，论文却只检验了 3 条，审稿人或导师一眼就能看出问题。图、假设和统计模型，三者必须讲的是同一个故事。

4. 把文献综述当成研究框架来画

研究框架图不是把所有相关概念一股脑塞进去。只留下那些和你的研究问题、假设、分析直接相关的变量就够了。

研究框架图的基本元素

元素	含义	图中位置建议
自变量	解释或预测因素	左侧
因变量	研究结果或被解释对象	右侧
中介变量	解释作用机制	中间
调节变量	改变关系强弱或方向	箭头上方或下方
控制变量	需要控制但不是核心	较小的辅助框
假设路径	可检验关系	标注箭头

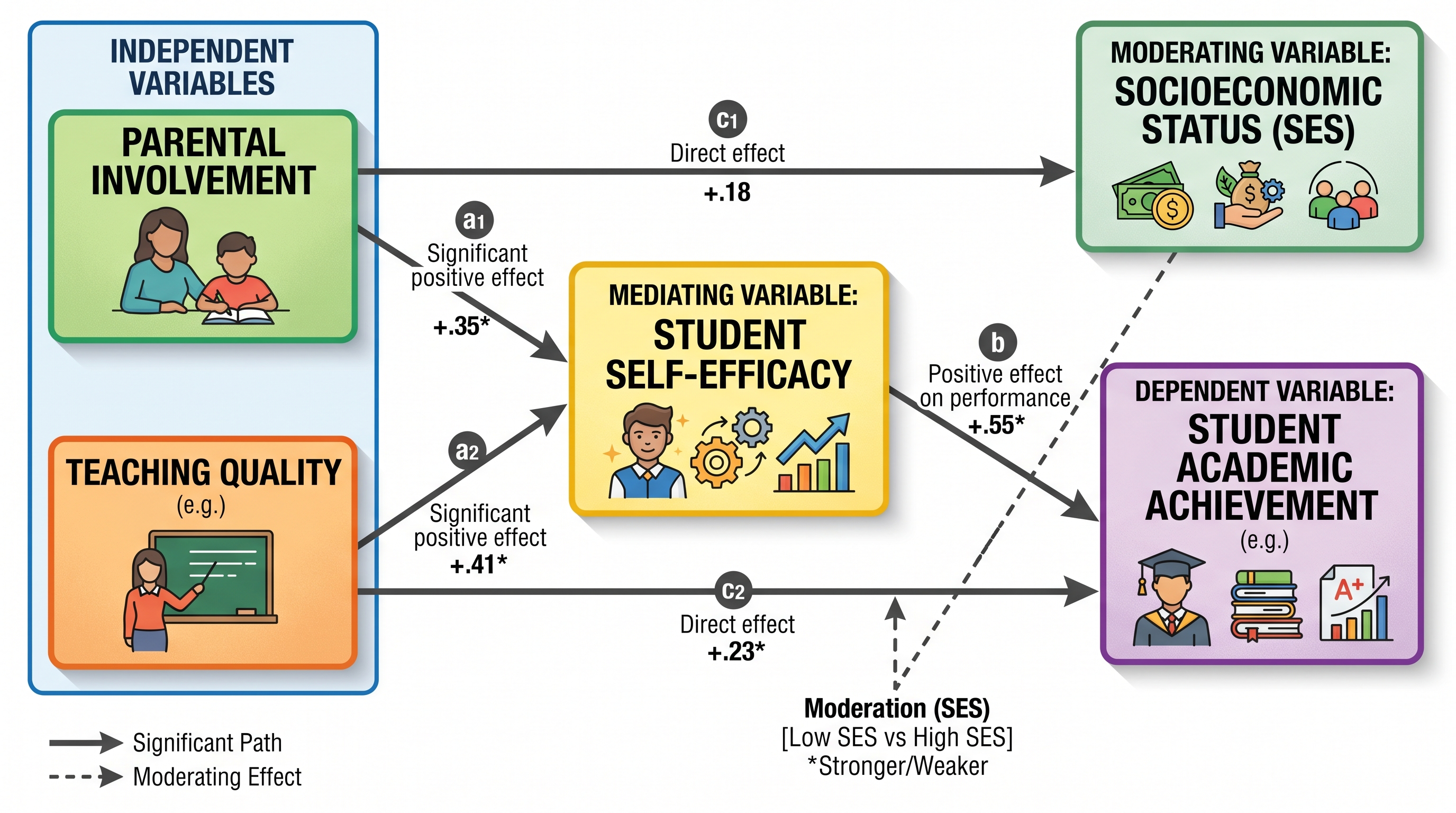

示例 1：教育研究框架图

研究问题：

家长参与和教学质量如何影响学生学业成绩？

可以这样设计：

• 自变量：家长参与、教学质量；
• 中介变量：学生自我效能感；
• 调节变量：社会经济地位；
• 因变量：学业成绩。

提示词：

绘制一张教育研究的概念框架图。将家长参与和教学质量作为自变量，学生自我效能感作为中介变量，社会经济地位作为调节变量，学业成绩作为因变量。使用清晰箭头标注路径，整体适合论文和开题报告。

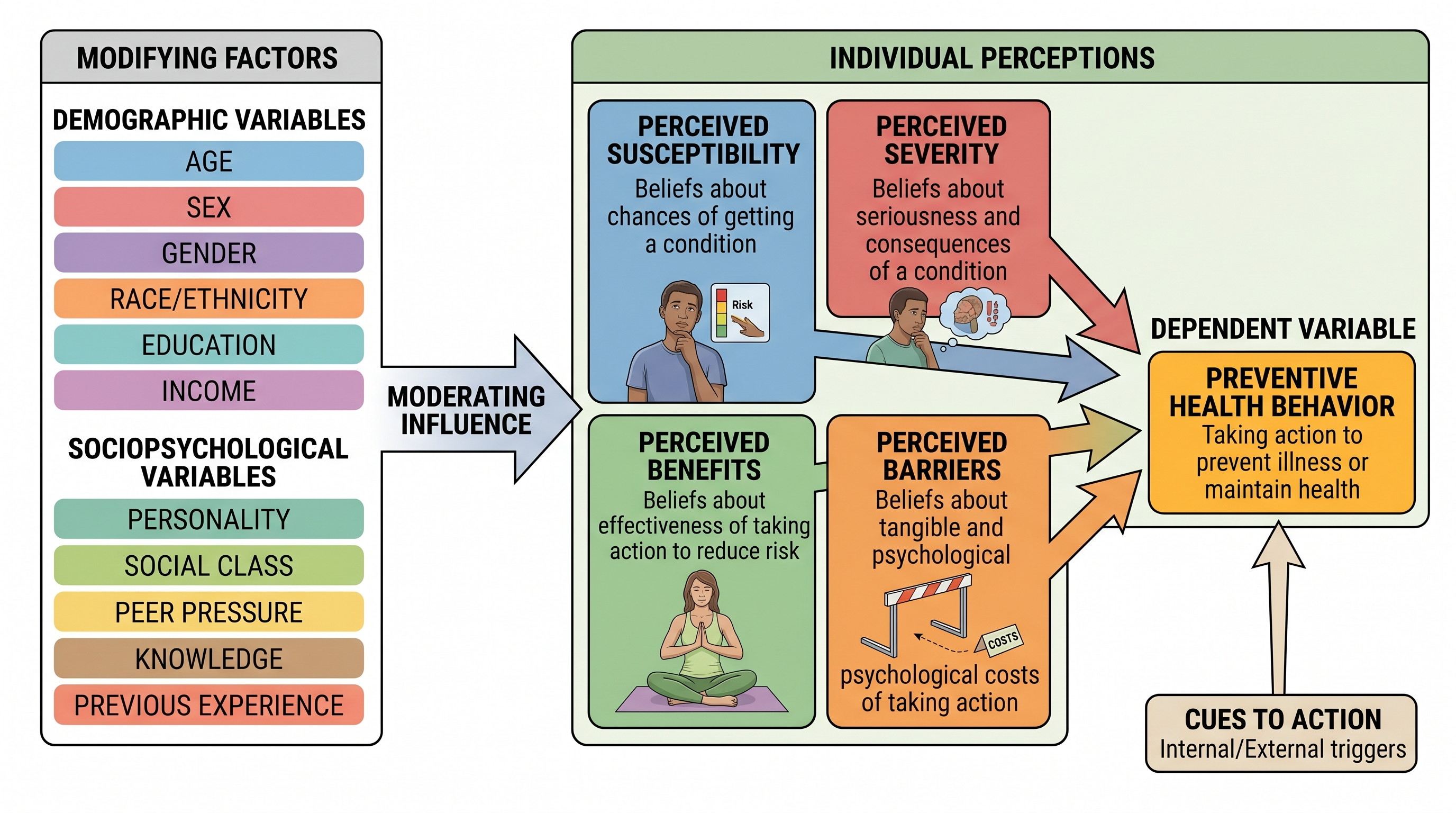

示例 2：公共卫生研究框架图

公共卫生类框架往往会把行为因素、人口学因素和健康结果放到同一张图里。

以健康信念模型为例，图里可以包含：

• 感知易感性；
• 感知严重性；
• 感知收益；
• 感知障碍；
• 行动线索；
• 预防性健康行为。

但图里不能只把这些名词罗列出来，更要体现出它们是怎么共同推动行为意向或实际行为的。

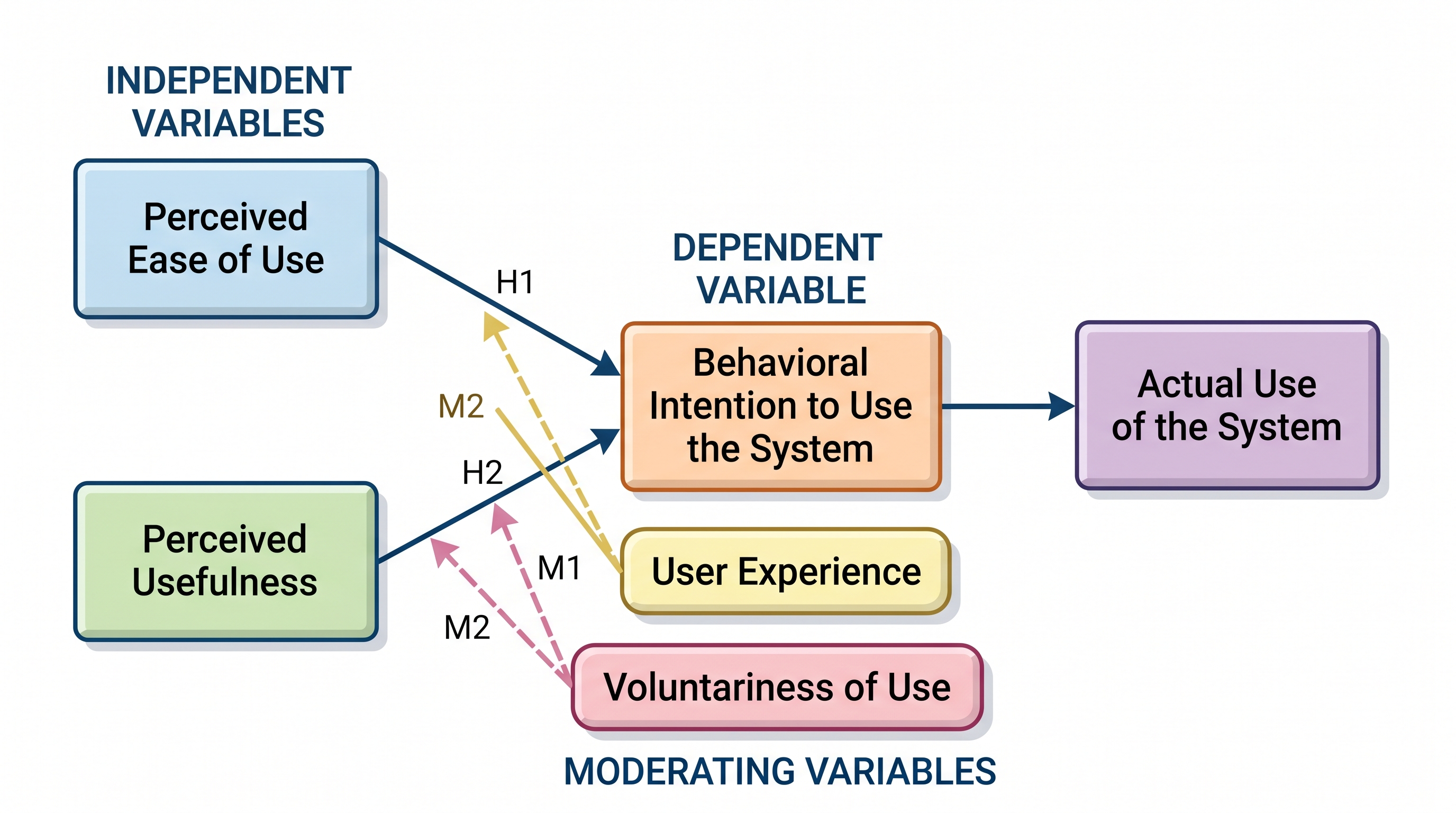

示例 3：技术接受模型框架图

在信息系统、教育技术、AI 工具使用这类研究里，TAM 或扩展 TAM 是常客。

常见变量包括：

• 感知有用性；
• 感知易用性；
• 使用态度；
• 使用意向；
• 实际使用；
• 把使用经验或数字素养当作调节变量。

技术接受这类框架尤其需要把路径标注清楚，因为变量名称太相近，很容易看混。

提示词：

基于技术接受模型绘制研究框架图。显示感知有用性和感知易用性影响行为意向，行为意向进一步影响实际使用。将用户经验作为调节变量。标注每条路径，使用适合研究计划书的简洁学术风格。

如何画出一张清晰的研究框架图？

1. 先把研究问题写出来

用一句话把研究到底想解释什么说清楚。如果图怎么都对应不上这句话，那多半是图画得太发散了。

2. 先标变量角色，再动手画

比如这样：

自变量：教学质量
自变量：家长参与
中介变量：学生自我效能感
调节变量：社会经济地位
因变量：学业成绩

3. 把箭头的含义定下来

实线箭头可以表示直接影响，虚线箭头可以表示调节或背景影响，记得在图注里说明清楚。

4. 方框里的文字尽量短

变量的定义放到正文里去写，别把一长串句子硬塞进方框。

SciDraw AI 怎么用？

打开 SciDraw AI Conceptual Framework Maker，把变量和关系输进去，就能直接生成第一稿。

不太行的提示词：

画一个关于学生学习的框架图。

更好的提示词：

绘制一张关于在线学习结果的研究框架图。自变量为平台可用性和教师存在感；中介变量为学习投入；调节变量为数字素养；因变量为课程完成率。显示方向箭头，标注中介和调节角色，风格适合开题报告。

提交论文或开题前检查一遍

• 每个变量是不是都在正文里解释过了？
• 每条箭头是不是都对应着某个研究假设或理论依据？
• 中介变量和调节变量是不是一眼能区分开？
• 因变量是不是一眼就能找到？
• 整张图能不能在 30 秒内看懂？
• 图注里有没有说明箭头和线型各自代表什么？

常见问题

研究框架图和理论框架是一回事吗？

不完全是。理论框架解释的是研究建立在什么理论之上；研究框架图则是把本研究里的变量关系直接画出来。

每篇论文都需要研究框架图吗？

不一定。当变量关系比较复杂、假设路径较多，或者研究设计需要快速说明清楚时，研究框架图才最能派上用场。

AI 能生成研究框架图吗？

能，但前提是你得把变量角色和关系方向交代清楚。AI 负责把图画得干净利落，至于理论逻辑和方法是否一致，还得研究者自己把关。

去生成第一稿：SciDraw AI Conceptual Framework Maker。
