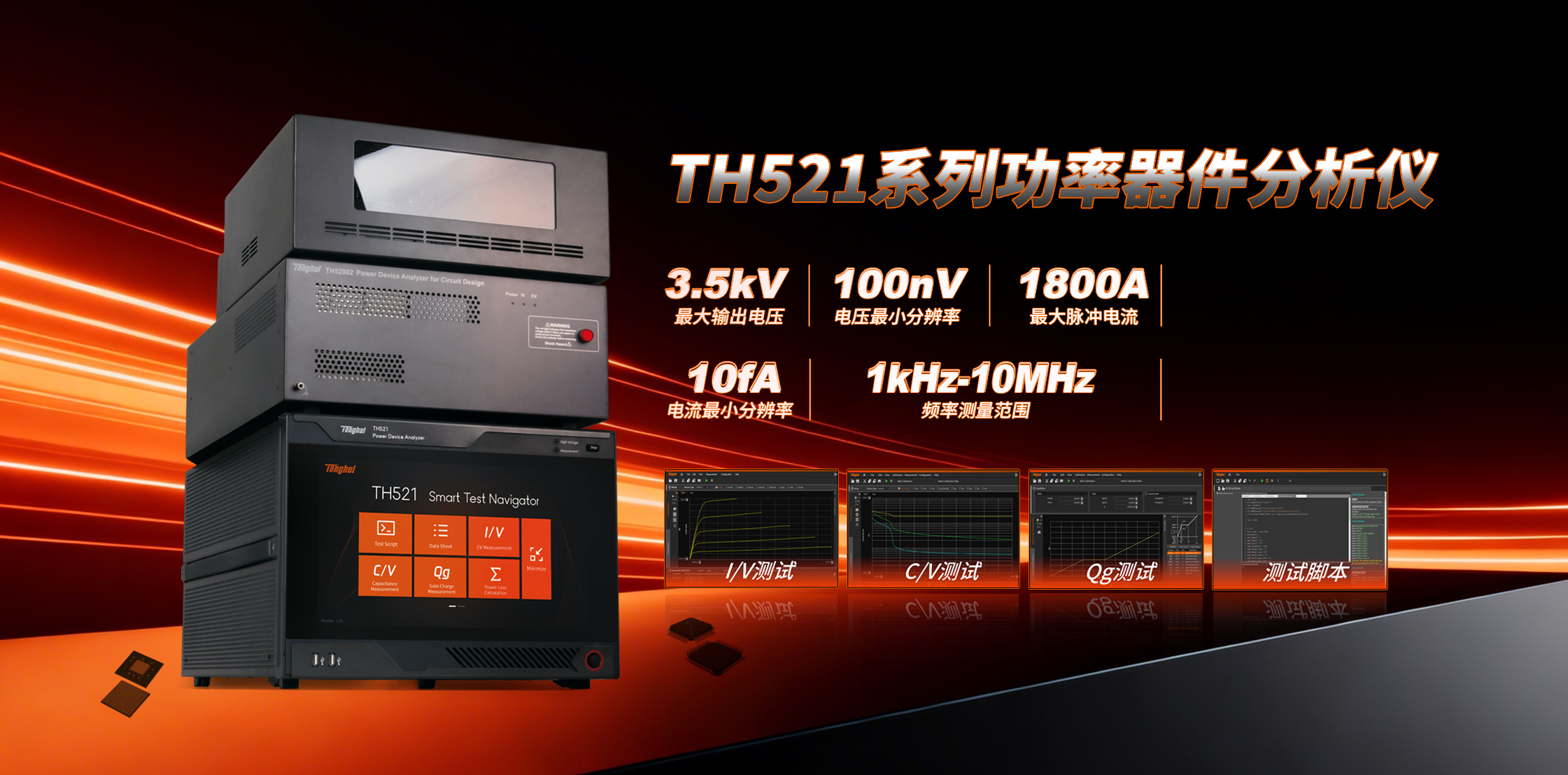

在电力电子系统向高电压、大电流、高频化迅猛发展的今天，精准评估功率器件（Power Devices）的性能边界已成为电路设计成败的关键。针对这一行业痛点，常州同惠电子推出了TH521系列半导体参数分析仪。这不仅是一款仪器，更是一套为电力电子电路设计人员打造的综合解决方案，旨在帮助工程师精准选型，让电力电子产品发挥最大价值。

      TH521系列继承了经典曲线追踪仪的核心功能，并在此基础上进行了数字化与模块化的全面革新，实现了对器件在不同工况下的全参数、自动化评测。

一、 核心应用领域

TH521系列凭借其宽广的测量范围和高精度的测试能力，广泛应用于半导体产业链的各个环节：

• 半导体功率器件：覆盖二极管、三极管、MOSFET、IGBT、晶闸管、集成电路及光电子芯片。特别擅长寄生电容测试与C-V特性分析。

• 半导体材料：服务于晶圆切割工艺评估及材料的C-V特性分析。

• 液晶材料：支持液晶弹性常数分析及液晶单元切割测试。

• 电容元件：提供电容器C-V特性测试及电容式传感器的深入分析。

二、 突破性的性能特点

1. 极限规格与严苛环境模拟

     TH521系列打破了传统测试设备的限制，提供了高达3.5KV/1800A的宽广工作范围，足以应对新一代SiC（碳化硅）和GaN（氮化镓）器件的测试挑战。同时，仪器支持从-50℃到+250℃的全自动快速热测试，能够真实还原器件在极端温度环境下的电气特性。

2. 智能化的软件生态

• AI辅助编程：内置AI辅助编写Python测试脚本功能，大幅降低了自动化测试的门槛，让定制化测试序列变得简单高效。

• 数据安全保障：具备自动记录功能，有效防止因突发断电导致的数据丢失。

• 自动建档：可自动创建功率器件（包括半导体和元器件）的技术资料，直接生成可用于生产的Datasheet参考数据。

3. IV测试套件：精准捕捉动态特性

针对功率器件的直流与脉冲测试，TH521 IV套件展现了卓越的性能：

• 防止自发热：提供最窄10μs的窄脉冲IV测量，极大减少了大电流测试下的器件自热效应，确保测得器件的实际本征性能。

• 示波器视图：独有的时域视图功能，允许工程师实时监测实际的电压/电流脉冲波形，确保测量信号的完整性。

• 灵活扩展：配置可从基础型灵活升级，电流范围支持从20A扩展至200A、600A甚至1800A，并可随时添加CV和Qg模块。

4. 完整的功率器件表征（IV+CV+Qg）

TH521套件的完整版不仅包含IV特性，更深入到高频与开关特性：

• 电容参数（C-V）：可精确测量封装器件在3.5kV高压下的各类晶体管电容，包括输入电容（Ciss/Cies）、输出电容（Coss/Coes）、反向传输电容（Crss/Cres）以及栅极电阻（Rg）。

• 栅极电荷（Qg）：直接绘制并分析封装器件的栅极电荷曲线，这是优化驱动电路设计的关键数据。

• 功率损耗计算：仪器内置算法可直接计算传导损耗、驱动损耗和开关损耗，为系统能效优化提供量化依据。

总结

      TH521系列半导体参数分析仪通过高度集成化的设计，将复杂的IV、CV、Qg及热测试整合于单一平台。它不仅解决了传统测试中需要多台设备拼接的繁琐，更通过AI智能与自动化手段，显著提升了功率器件选型的效率与准确性，是电力电子工程师不可或缺的“全能搭档”。
