《FPGA调试记录》 万兆网UDP

1 简介
高速接口做了很多，PCIE，AURORA，JESD204B，万兆网一直做的不是很多，突然想来做一做这个，网上找了很多开源的工程，项目，还有一些大神的分享，准备实际上板来验证一下看看。
2 硬件部分

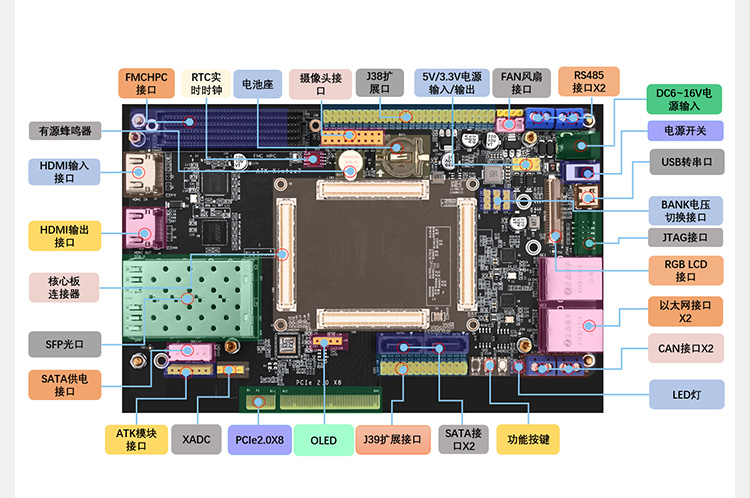

开发板采用正点原子的k7，想要复刻的话必须要有光口，且资源充足一点。
在这里插入图片描述

除此之外还需要万兆网卡，光模块和光纤，这个可以自行购买就行，一般搞一个多模的光模块。
3 实现
包含两个部分xilinx的IP 10G Ethernet subsystem 和UDP协议的FPGA实现。

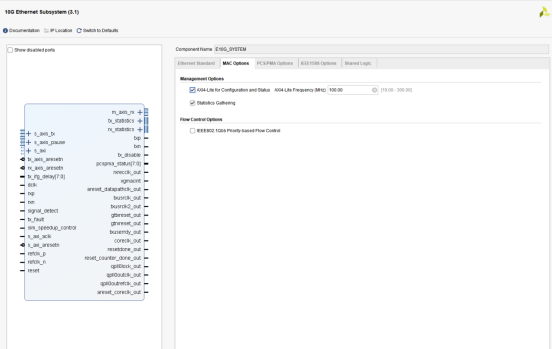

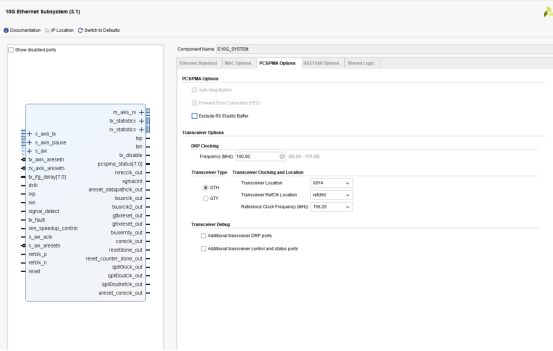

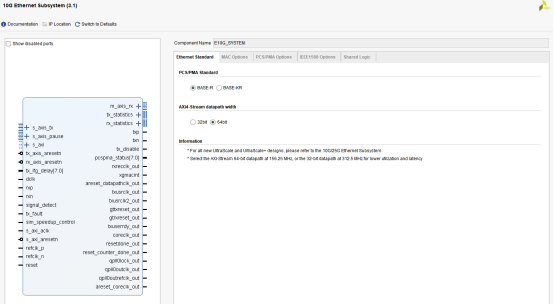

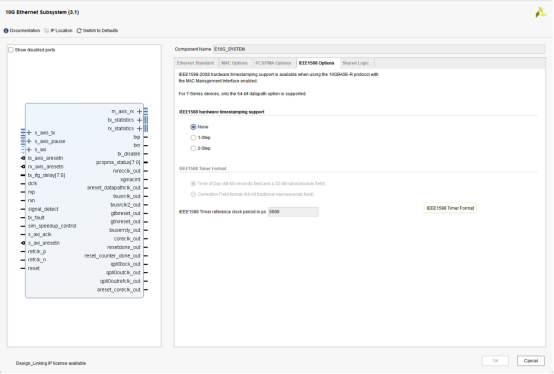

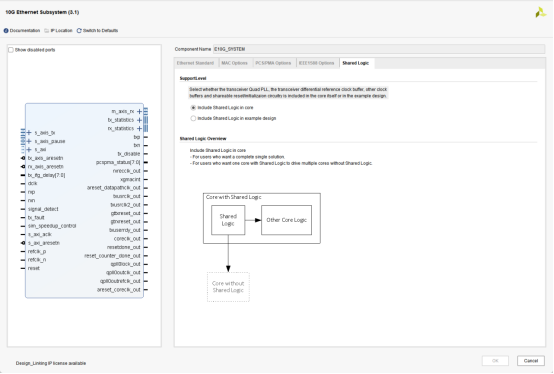

xilinx的IP 10G Ethernet subsystem需要合适的配置，配置图如下
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

关键就是选不收费的，base-R，为了简单点，咱就搞包含关键逻辑块，不搞共享。

UDP协议的FPGA实现
直接找一个git上面的开源就行，到时候咱们再慢慢该改改接口和配置，核心功能大同小异，先跑起来再说。代码太多就不粘贴了，就粘贴粘贴接口部分和例化的情况。

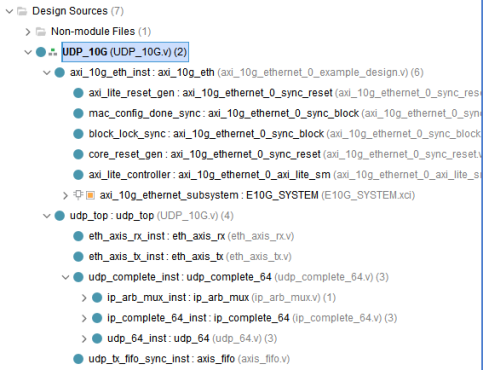

工程完整的例化入下图
在这里插入图片描述

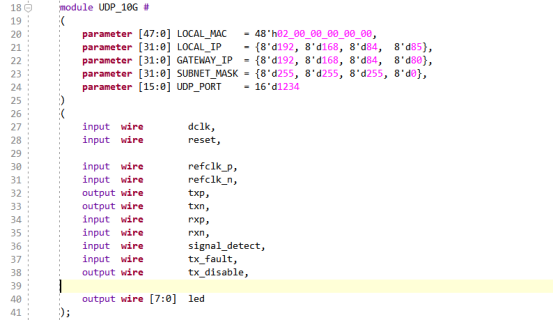

顶层如下
在这里插入图片描述

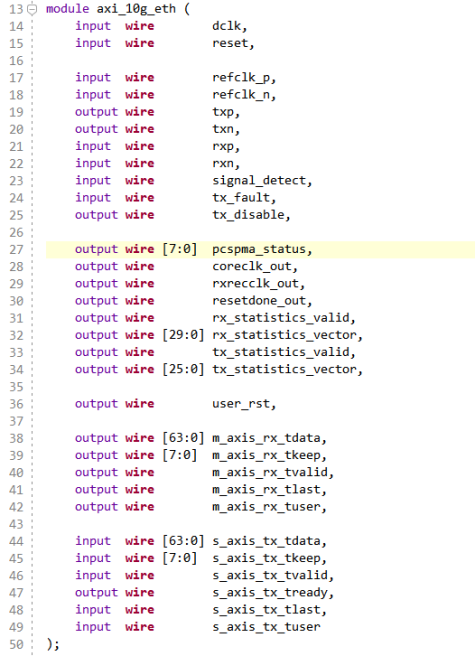

然后万兆网的xilinx的IP接口如下
在这里插入图片描述

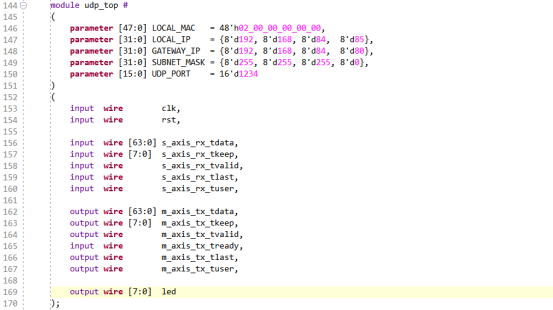

UDP的接口如下：
在这里插入图片描述

4 仿真

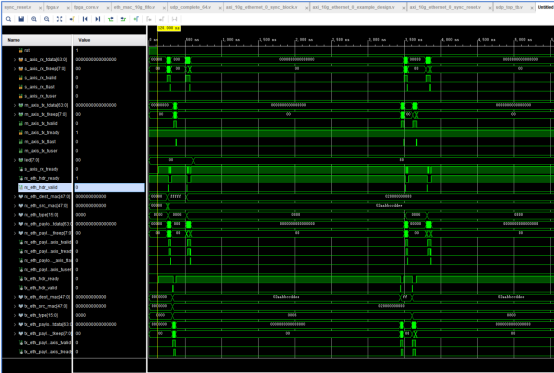

Xilinx的IP仿真就使用官方的ex了，基本不需要做针对性的大修改，只需要修改时钟复位这些内容，尽做好跨时钟的适配就能跑起来了，所以重点做了UDP的仿真测试。

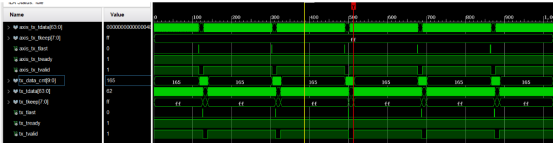

在这里插入图片描述

分别验证ARP，IP和ICMP的功能
5测试

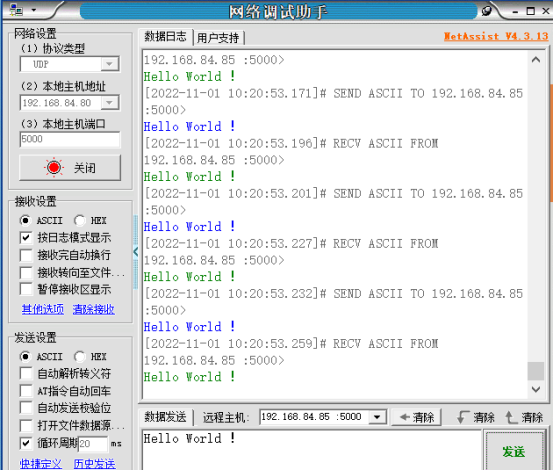

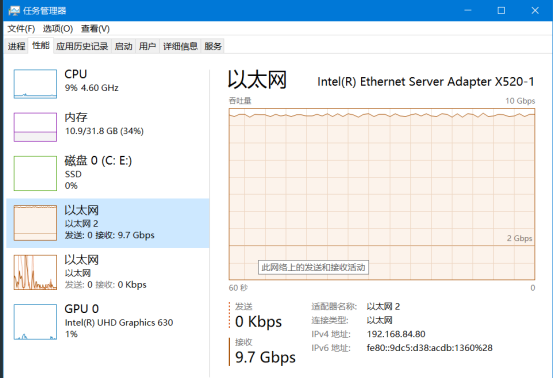

发送和接收测试
在这里插入图片描述
在这里插入图片描述

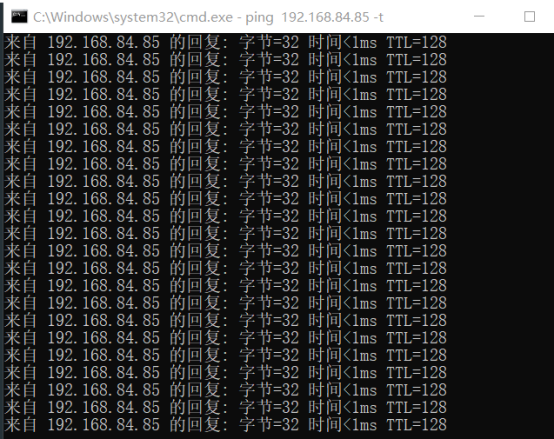

换回测试：

在这里插入图片描述

在这里插入图片描述
