关于输出调零的调试验证总结：

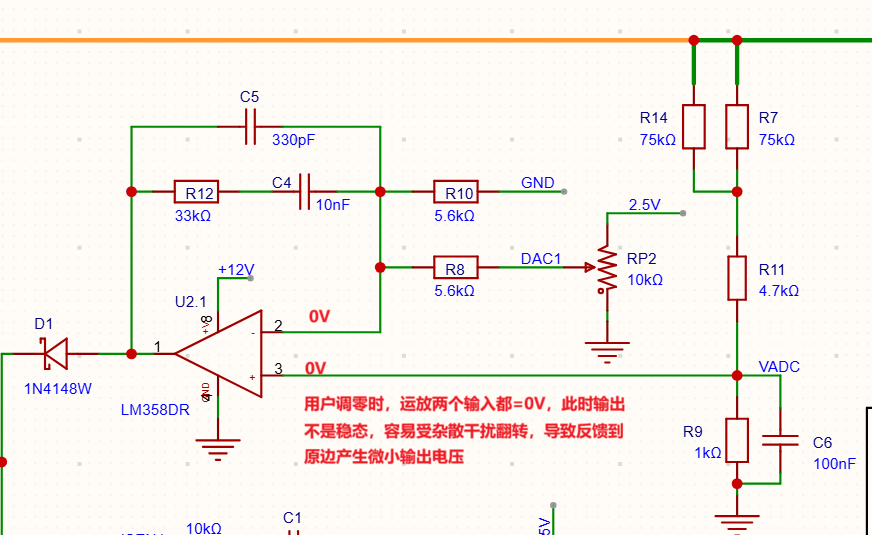

问题现象是当输出电压旋钮调到0V时，输出端仍有约0.1V电压，示波器观察电压反馈端电压不是恒定的12V。

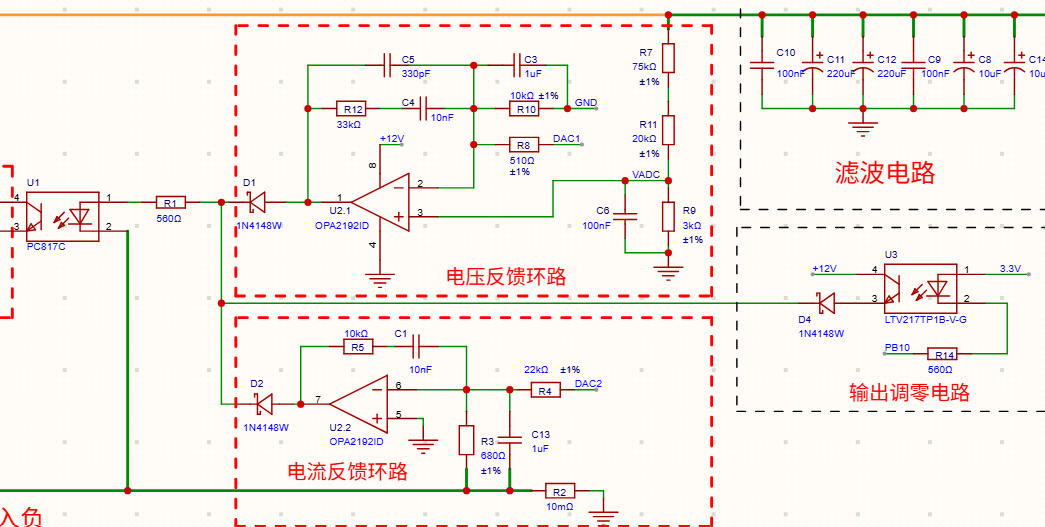

改进策略：光耦LED控制端再增加一路调零输入，用户设定0V时，光耦处于恒定状态，保证原边电路完全关闭。如下图所示：

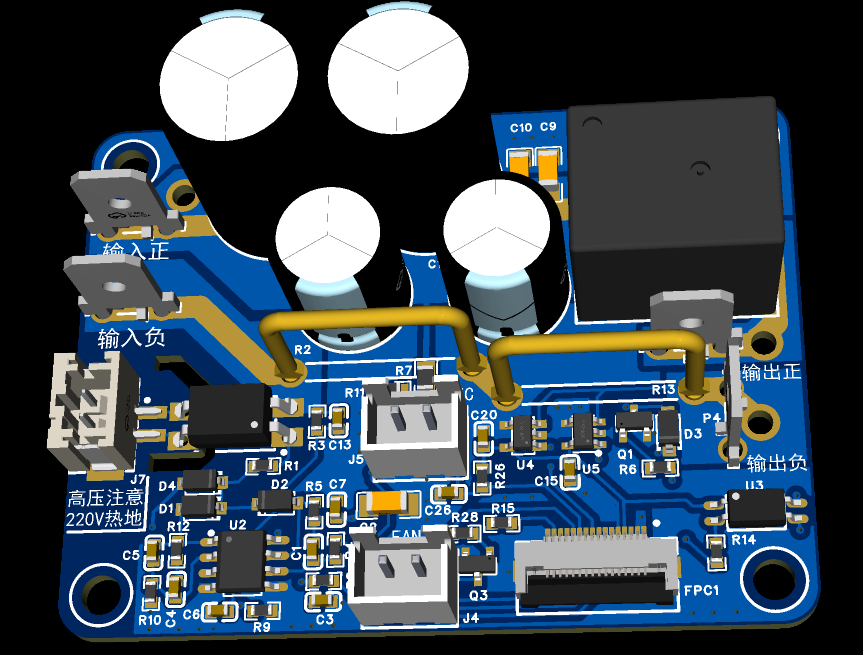

图纸更新到V2版本，更新列表如下：
1. 交流热地接口改为2.0mm贴片，硬件防呆，防止差错，安全第一。
2. MCU控制接口改为FPC，占位面积小，而且省去压排线，减少大家复刻的工作量。
3. 去掉滤波电感，滤波电解电容增加到4颗，TI官方有个文档，描述多个电容并联和单个大电容相比更能滤除高频噪声，因多个电容之间的连接电路带有微小电感，高频噪声更低，有利于降低输出纹波。
4. 输出继电器更换为20A版本，留够裕量。
5. 电流ADC回路采用双路采样，分别是20倍和200倍增益，20倍争对10A量程，200倍争对1A量程，MCU处理时，根据两路输入范围选择，1A * 15mR * 200 = 3V，10A * 15mR * 20 = 3V，部分使用场合低电流需要精准，两路采样可以兼顾小电流精准和大电流覆盖，1A电流以下分辨率是0.25mA，10A电流下是2.5mA。
