4系统概要设计

4.1概述

本系统采用B/S结构(Browser/Server,浏览器/服务器结构)和基于Web服务两种模式，是一个适用于Internet环境下的模型结构。只要用户能连上Internet,便可以在任何时间、任何地点使用。系统工作原理图如图4-1所示：

添加图片注释，不超过 140 字（可选）

图4-1系统工作原理图

4.2系统结构

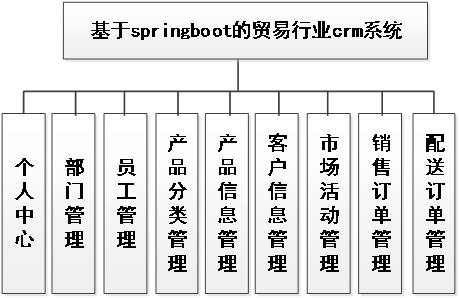

本系统是基于B/S架构的网站系统，设计的功能结构图如下图所示：

添加图片注释，不超过 140 字（可选）

图4-2功能结构图

4.3.数据库设计

4.3.1数据库实体

概念设计的目标是设计出反映某个组织部门信息需求的数据库系统概念模式，数据库系统的概念模式独立于数据库系统的逻辑结构、独立于数据库管理系统（DBMS）、独立于计算机系统。

概念模式的设计方法是在需求分析的基础上，用概念数据模型（例如E-R模型）表示数据及数据之间的相互联系，设计出反映用户信息需求和处理需求的数据库系统概念模式。概念设计的目标是准确描述应用领域的信息模式，支持用户的各种应用，这样既容易转换为数据库系统逻辑模式，又容易为用户理解。数据库系统概念模式是面向现实世界的数据模型，不能直接用于数据库系统的实现。在此阶段，用户可以参与和评价数据库系统的设计，从而有利于保证数据库系统的设计与用户的需求相吻合。在概念模式的设计中，E-R模型法是最常见的设计方法。本系统的E-R图如下图所示：

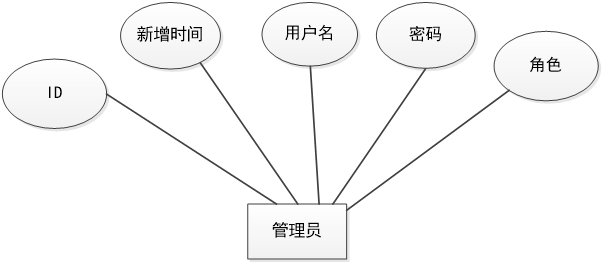

（1）管理员信息的实体属性图如下：

图4.12 管理员信息实体属性图

（2）产品分类实体属性图如图4.13所示：

图4.13 产品分类实体属性图

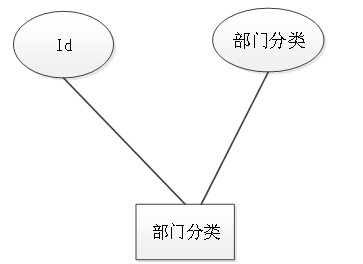

（3）部门分类实体属性图如图4.14所示：

图4.14 部门分类信息实体属性图

4.3.2数据库设计表

基于springboot的贸易行业crm系统需要后台数据库，下面介绍数据库中的各个表的详细信息：

4.1企业公告表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	title	String	标题	是
4	introduction	String	简介	是
5	picture	String	图片	是
6	content	String	内容	是

4.2产品信息表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	chanpinmingcheng	String	产品名称	是
4	chanpinfenlei	String	产品分类	是
5	chanpinfengmian	String	产品封面	是
6	shuliang	Integer	数量	是
7	jiage	float	价格	是
8	chandi	String	产地	是
9	yuancailiao	String	原材料	是
10	chanpinxiangqing	String	产品详情	是

4.3员工表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	yuangonggonghao	String	员工工号	是
4	yuangongxingming	String	员工姓名	是
5	mima	String	密码	是
6	bumen	String	部门	是
7	xingbie	String	性别	是
8	lianxidianhua	String	联系电话	是
9	shenfenzheng	String	身份证	是
10	jiatingzhuzhi	String	家庭住址	是

4.4销售订单表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	dingdanbianhao	String	订单编号	是
4	chanpinmingcheng	String	产品名称	是
5	chanpinfenlei	String	产品分类	是
6	shuliang	Integer	数量	是
7	jiage	float	价格	是
8	zongjine	float	总金额	是
9	fapiao	String	发票	是
10	kehumingcheng	String	客户名称	是
11	kehudizhi	String	客户地址	是
12	dianhua	String	电话	是
13	dengjishijian	datetime	登记时间	是
14	jiaohuoriqi	date	交货日期	是
15	beizhu	String	备注	是

4.5售后回访表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	dingdanbianhao	String	订单编号	是
4	chanpinmingcheng	String	产品名称	是
5	chanpinfenlei	String	产品分类	是
6	kehumingcheng	String	客户名称	是
7	huifangneirong	String	回访内容	是
8	dengjishijian	datetime	登记时间	是

4.6客户信息表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	kehumingcheng	String	客户名称	是
4	kehudizhi	String	客户地址	是
5	fuzeren	String	负责人	是
6	kehulaiyuan	String	客户来源	是
7	xingye	String	行业	是
8	guojiadiqu	String	国家地区	是
9	dianhua	String	电话	是
10	youjian	String	邮件	是

4.7配送订单表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	dingdanbianhao	String	订单编号	是
4	chanpinmingcheng	String	产品名称	是
5	chanpinfenlei	String	产品分类	是
6	shuliang	Integer	数量	是
7	kehumingcheng	String	客户名称	是
8	kehudizhi	String	客户地址	是
9	dianhua	String	电话	是
10	gengxinriqi	datetime	更新日期	是
11	peisongfangshi	String	配送方式	是
12	dingdanzhuangtai	String	订单状态	是
13	beizhu	String	备注	是
14	crossuserid	Integer	跨表用户id	是
15	crossrefid	Integer	跨表主键id	是

4.8管理员表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	username	String	用户名	是
3	password	String	密码	是
4	role	String	角色	是
5	addtime	Date	新增时间	是

4.9部门表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	bumen	String	部门	是

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	userid	Integer	用户id	是
3	username	String	用户名	是
4	tablename	String	表名	是
5	role	String	角色	是
6	token	String	密码	是
7	addtime	Date	新增时间	是
8	expiratedtime	Date	过期时间	是

4.10产品分类表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	chanpinfenlei	String	产品分类	是

4.11市场活动表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	huodongzhuti	String	活动主题	是
4	kaishishijian	date	开始时间	是
5	jiezhishijian	date	截止时间	是
6	huodongdizhi	String	活动地址	是
7	huodongfengmian	String	活动封面	是
8	xiangqing	String	详情	是

5系统详细实现

5.1 管理员模块的实现

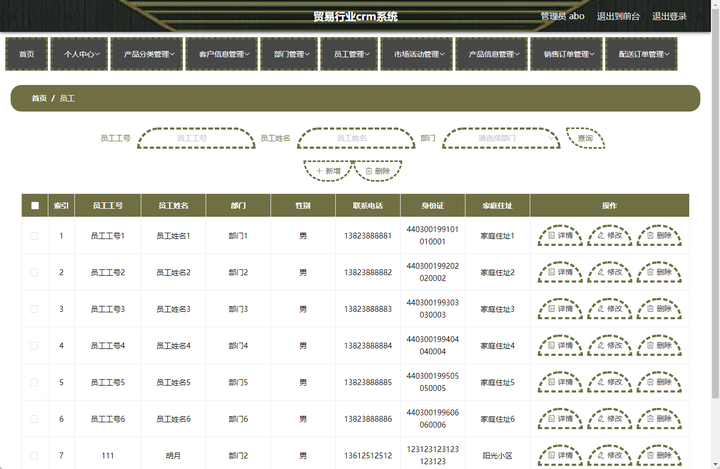

5.1.1 员工信息管理

基于springboot的贸易行业crm系统的系统管理员可以对员工信息进行添加修改删除以及查询操作。具体界面的展示如图5.1所示。

图5.1 员工信息管理界面

5.1.2 部门信息管理

系统管理员可以查看对部门信息进行添加，修改，删除以及查询操作。具体界面如图5.2所示。

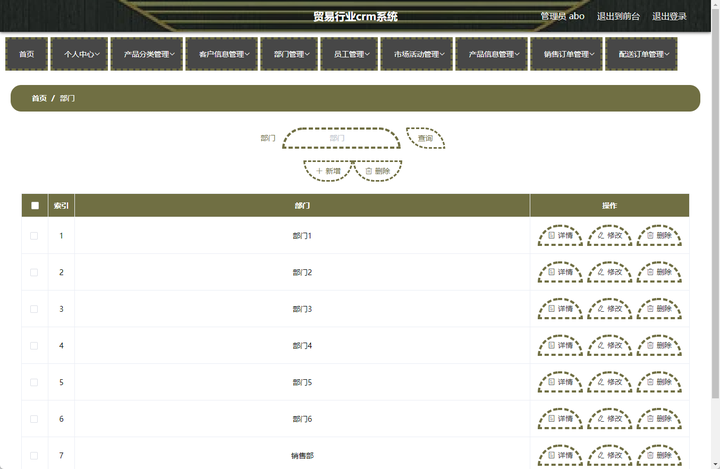

图5.2 部门信息管理界面

5.1.3 产品信息管理

系统管理员可以对产品信息信息进行修改，删除以及查询操作。界面如下图所示：

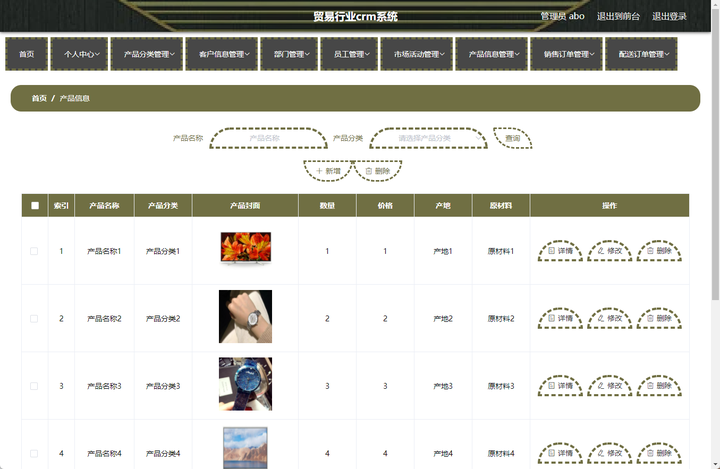

图5.3 产品信息信息管理界面

5.1.4 销售订单管理

系统管理员可以对销售订单进行添加修改删除操作。界面如下图所示：

图5.4 销售订单管理界面

5.2 用户模块的实现

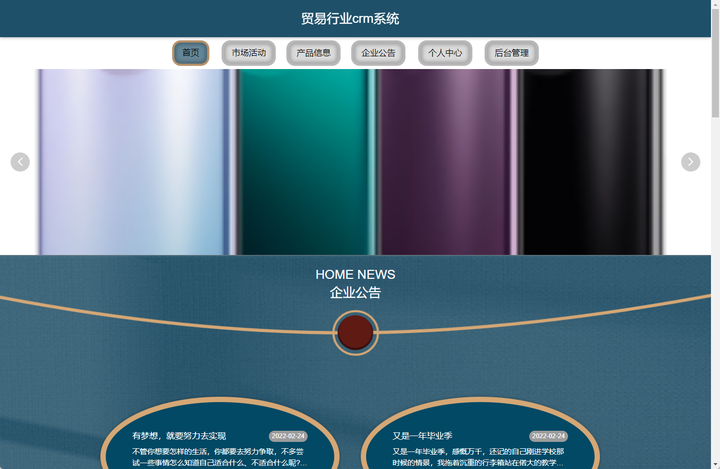

5.2.1 前台首页

普通员工都可以在前台首页查看相关信息，首页上面有导航栏。界面如下图所示：

图5.5 前台首页界面

5.2.2 企业公告

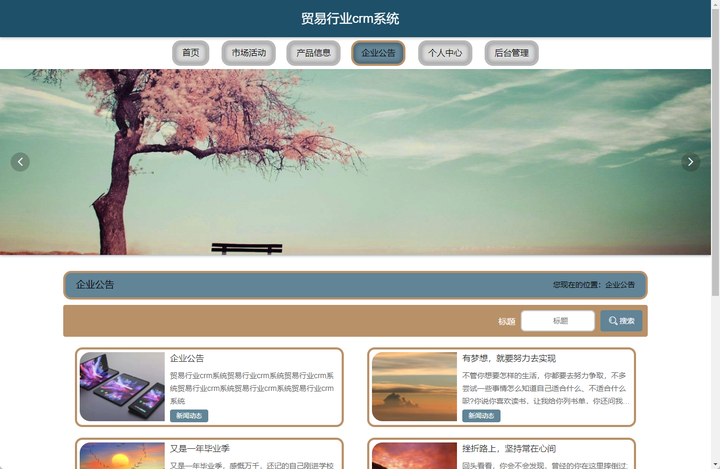

用户可以查看和搜索企业公告。界面如下图所示：

图5.6 企业公告界面

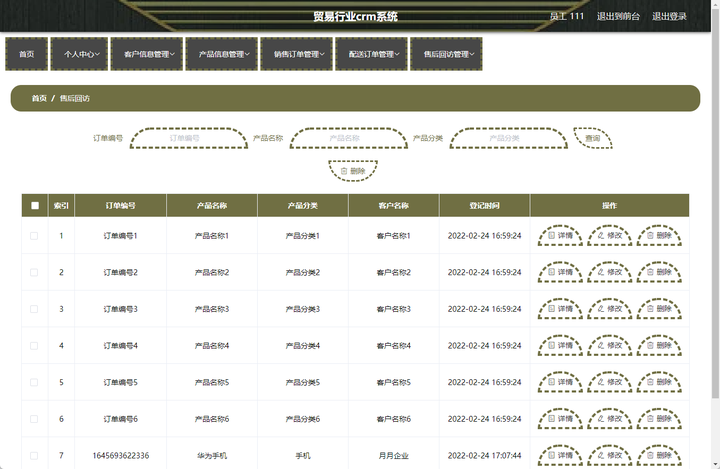

5.2.3 售后回访管理

用户登录后可以在后台查看售后回访信息。界面如下图所示：

图5.7 售后回访界面
