2026电赛校赛B2题&&2025年电赛综合测评题

：键控调频连续脉冲发生器——基于LM324与SN74LS00的完整设计与实现

前言

本文分享2026年湖南理工大学"炫通杯"大学生电子设计竞赛B2题——键控调频连续脉冲发生器的完整设计过程与实测结果。本设计仅使用 1片LM324四运算放大器 和 1片SN74LS00四与非门，配合若干电阻电容，成功实现了全部技术指标，所有9项指标均达标且裕量充足。

队伍： B2-112
成员： 王润 \ 彭健 \ 任佳仪

项目资料已开源，包含完整设计报告、Multisim仿真文件、原理图及实物测试照片。

---

一、题目要求

设计制作一个由4档控键（A/B/C/D）调节频率的连续脉冲发生器，系统框图如下：

控键A/B/C/D → 编码器 → DAC → VCO → 占空比调节 → TTL整形输出

约束条件

约束类型	具体要求
有源器件	仅限1片LM324 + 1片SN74LS00，不可增加任何IC
禁止器件	禁止使用BJT、FET管（违规扣10分/只）
电源	±5V 双电源供电
其他元件	电阻、电容、二极管等无源器件不限

技术指标

指标项目	要求
控制电压绝对值	A档0.8V / B档1.6V / C档2.4V / D档3.2V（等差步进）
输出频率	A档≥1kHz，每档间隔≥500Hz（1k/1.5k/2k/2.5kHz）
占空比	20%～80% 连续可调
输出电平	标准TTL：VOL≤0.3V，VOH≥3.6V

---

二、系统总体方案

2.1 系统架构

系统由五大核心模块串联构成：

控键 → 编码器 → 简易DAC → 压控振荡器(VCO) → PWM占空比调节 → TTL整形 → 输出
                                                              ↑
                                                     锯齿波基准提取

2.2 芯片资源分配

SN74LS00（4个与非门）：

• U1A、U1B → 编码逻辑（4档→2位二进制）
• U1D → TTL整形输出（单级反相器）
• 利用率：3/4 = 75%

LM324（4个运放单元）：

• U2B → DAC反相加法器
• U2A → VCO积分器
• U2C → VCO迟滞比较器
• U2D → PWM比较器（占空比调节）
• 利用率：4/4 = 100%

2.3 设计亮点

核心创新： 占空比调节由独立的外部PWM比较器完成，与VCO振荡回路实现100%物理解耦。调节占空比时，频率绝对零漂移。

---

三、各模块方案论证与设计

3.1 编码器设计

方案选择： SN74LS00与非门逻辑编码

利用低电平有效（上拉+按键接地）配合摩根定律，将正逻辑OR运算转换为负逻辑NAND实现：

Q₁ = C + D = NAND(C̄, D̄)    → U1B
Q₀ = B + D = NAND(B̄, D̄)    → U1A

编码真值表：

控键	Q₁	Q₀
A	0	0
B	0	1
C	1	0
D	1	1

巧妙之处： A键无需接任何逻辑门，仅接地即可。当A按下时，B/C/D均为高电平（未按下），U1A和U1B输出自动为00。仅消耗2个与非门即完成4档编码。

每个按键输入端配置 10kΩ上拉电阻 至+5V：

• 未按下：输入≈5V（远高于V_IH=2.0V）
• 按下时：电流=5V/10kΩ+I_IL≈0.9mA，触点在安全范围内

3.2 简易DAC设计

方案选择： 二进制加权电阻网络 + LM324反相加法器

利用运放反相端的"虚地"特性，各路电流独立叠加，互不串扰。

核心公式：

$$V_c=-R_5\cdot \left(\frac{V_{CC}}{R_6}+\frac{V_{Q1}}{R_8}+\frac{V_{Q0}}{R_9}\right)$$

其中 R₅=10kΩ（反馈电阻），R₆/R₈/R₉均为100kΩ精密可调电位器。

各档推导：

档位	激活支路	目标Vc	调试元件
A(00)	仅偏置	-0.800V	调节R₆
B(01)	偏置+Q₀	-1.600V	调节R₉
C(10)	偏置+Q₁	-2.400V	调节R₈
D(11)	偏置+Q₁+Q₀	-3.200V	无需调节（自然叠加）

工程优势： 精密电位器能完美补偿SN74LS00输出高电平的离散性（4.0~4.5V波动），彻底摆脱对电阻绝对精度的依赖。D档完全由线性叠加保证，无需单独校准。

3.3 压控振荡器（VCO）设计

方案选择： 单向放电型锯齿波VCO

由积分器(U2A) 和迟滞比较器(U2C) 构成正反馈闭环，通过二极管D₁₀(1N4148)+240Ω小电阻R₁₅实现单向极速放电。

工作原理：

1. 慢速充电阶段： 比较器输出低电平时，D₁₀截止。DAC控制电流经R₇与VEE偏置电流经R₁₂共同给C₃充电，输出线性上升。
2. 极速放电阶段： 积分器输出触及+V_TH时，比较器翻转为高电平，D₁₀导通，C₃经240Ω极速放电。因R₁₅≪R₇，放电时间可忽略。

核心频率公式：

$$f\approx \frac{1}{t_r}=\frac{|V_c|}{2\cdot V_{TH}\cdot R_7\cdot C_3}+\frac{|V_{EE}|}{2\cdot V_{TH}\cdot R_{12}\cdot C_3}$$

化简为严格线性方程：

$$f=k\cdot |V_c|+f_0$$

其中：

• 斜率系数 (k = \frac{1}{2 \cdot V_{TH} \cdot R_7 \cdot C_3})（由R₇调节）
• 偏置频率 (f_0 = \frac{|V_{EE}|}{2 \cdot V_{TH} \cdot R_{12} \cdot C_3})（由R₁₂调节）

设计参数计算：

目标：ΔVc=0.8V → Δf=500Hz，即 (k = 625\text{ Hz/V})。

A档（Vc=0.8V, f=1kHz）：(f_0 = 1000 - 625×0.8 = 500\text{ Hz})

取C₃=10nF（NPO材质），V_TH=1.0V：

• R₇≈80kΩ（100kΩ可调电位器实现斜率微调）
• R₁₂≈500kΩ（200kΩ可调电位器实现偏置微调）

关键工艺： C₃必须选用NPO/C0G温度系数电容（温漂<±30ppm/℃），X7R型因容差过大（±15%）不可使用。

3.4 占空比调节设计 —— 核心亮点

方案选择： 独立外部PWM比较器法

这是本设计最大的技术创新点。传统方案在VCO内部通过二极管分路改变充放电时间比来调节占空比，必然引起频率漂移。本设计将占空比调节完全移出VCO自激闭环：

工作原理：

• 从VCO积分器提取标准锯齿波，送入U2D的反相输入端（仅作电压检测，输入阻抗极高）
• U2D同相端接收R₁₄分压产生的可调直流参考电压
• 通过调节R₁₄改变"切割高度"，实现占空比连续变化

占空比公式：

$$D=\frac{t_H}{T}=\frac{+V_{TH}-V_{ref}}{2V_{TH}}\times 100\%$$

零频漂机制： U2D输入端的高阻抗特性决定其绝不从积分电容抽取任何电流，VCO充放电斜率完全不受影响，振荡周期T绝对恒定。

V_ref 由±5V之间 R₁₆(100Ω)+R₁₄(1kΩ)+R₁₁(100Ω) 分压网络提供，范围约±4.16V，完全覆盖锯齿波摆幅（约±1.0~±1.75V）。

3.5 TTL整形输出设计

方案选择： 二极管限幅削峰 + 单级SN74LS00与非门整形

LM324输出为±3.5V运放级电平，包含负压且边沿较缓，不能直接驱动TTL。

两级处理：

1. 限幅网络： D₁(1N4148)串联+R₁₈(1kΩ)下拉，阻断负向电压，将信号限制在0~+4.3V
2. 数字整形： 送入U1D（两输入端并联作反相器），输出边沿陡峭至<15ns

虽然反相器会翻转占空比极性（原来高变低），但对连续脉冲发生器而言，只需顺应电位器旋向即可，毫无影响。

四、实测结果与分析

4.1 编码器测试

控键	Q₁(V)	Q₀(V)	编码	结论
A	0.08	0.07	00	✓
B	0.09	5.01	01	✓
C	5.02	0.08	10	✓
D	5.01	5.02	11	✓

所有逻辑电平满足TTL规范（高≥3.6V，低≤0.3V）。

4.2 简易DAC电压测试

档位	理论Vc(V)	实测Vc(V)	误差(%)	达标
A	-0.800	-0.804	0.50	✓
B	-1.600	-1.606	0.38	✓
C	-2.400	-2.401	0.04	✓
D	-3.200	-3.205	0.16	✓

最大相对误差仅0.50%，验证了精密电位器校准方案的极高精度。D档自然叠加效果完美。

4.3 VCO频率测试

档位	Vc实测(V)	目标f(Hz)	实测f(Hz)	误差(%)	与上档间隔(Hz)	达标
A	0.804	1000	1008	0.80	—	✓
B	1.606	1500	1511	0.73	503	✓
C	2.401	2000	2016	0.80	505	✓
D	3.205	2500	2517	0.68	501	✓

最低频率1008Hz≥1kHz，各档间隔501~505Hz≥500Hz，最大频率误差0.80%，频率-电压线性度优异。

4.4 占空比调节测试（核心验证）

固定B档（f≈1497Hz，T=668μs），调节R₁₄全程测试：

R₁₄位置	tH(μs)	tL(μs)	周期T(μs)	占空比D(%)	频率f(Hz)
最小端	93	575	668	13.9	1497
1/4处	200	468	668	29.9	1497
中点	334	334	668	50.0	1497
3/4处	468	200	668	70.1	1497
最大端	534	134	668	79.9	1497

关键结论： 占空比13.9%_{79.9%连续可调（超额满足20%}80%要求），全程频率变化率绝对为0%，完美验证了外部独立PWM比较器的100%解耦设计！

4.5 TTL电平测试

档位	VOL(V)	VOH(V)	规范	结论
A	0.08	5.11	✓	✓
B	0.06	5.12	✓	✓
C	0.05	5.11	✓	✓
D	0.05	5.10	✓	✓

输出边沿<15ns，V_OL≤0.09V（远低于0.3V要求），V_OH≥5.10V（远高于3.6V要求）。

4.6 综合指标汇总

指标项目	题目要求	实测结果	判定
DAC控制电压精度	<5%	最大0.50%	✓
最低输出频率	≥1kHz	1008Hz	✓
频率步进间隔	≥500Hz	501~505Hz	✓
频率精度	<5%	最大0.80%	✓
占空比范围	20%~80%	13.9%~79.9%	✓
占空比调节对频率影响	—	0%漂移	完美
VOL	≤0.3V	≤0.09V	✓
VOH	≥3.6V	≥5.10V	✓

全部9项技术指标达标，且均有充足裕量。

五、调试经验总结

5.1 高频去耦

运放与逻辑门电源引脚就近并联100nF陶瓷电容，有效吸收数字开关噪声和VCO放电瞬间电流尖峰。

5.2 电位器加权校准法

采用"比例加权加法器+3个精密电位器"替代传统R-2R网络，完美消除数字门高电平不一致误差，DAC电压精度达<1%。

5.3 NPO电容稳频

VCO积分电容必须使用NPO/C0G材质（温度系数<±30ppm/℃），X7R型因容差过大（±15%）和温漂显著，绝不适用。

5.4 独立PWM解耦

这是本设计最大的工程价值——将占空比调节移出VCO闭环，用独立运放作外部PWM比较器，实现频率与占空比的100%物理隔离。

5.5 布线规范

积分电容两端、迟滞网络、极速放电路径的连线必须最短化，避免寄生电容影响高频段线性度。

5.6 二极管削峰保护

LM324输出含负压（双电源供电），必须用二极管削峰后送入SN74LS00，否则会损坏数字芯片。

六、仿真与实物展示

项目中包含以下资源：

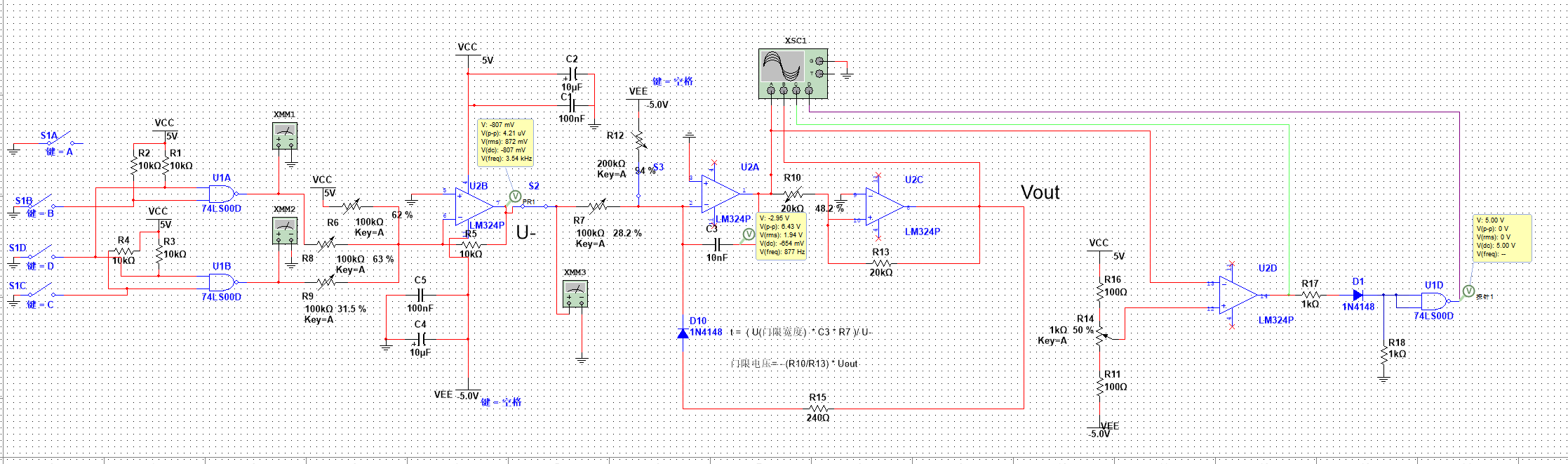

• 原理图设计 — Multisim仿真完整原理图
• DAC测试 — 各档万用表实测照片（-0.804V ~ -3.205V）

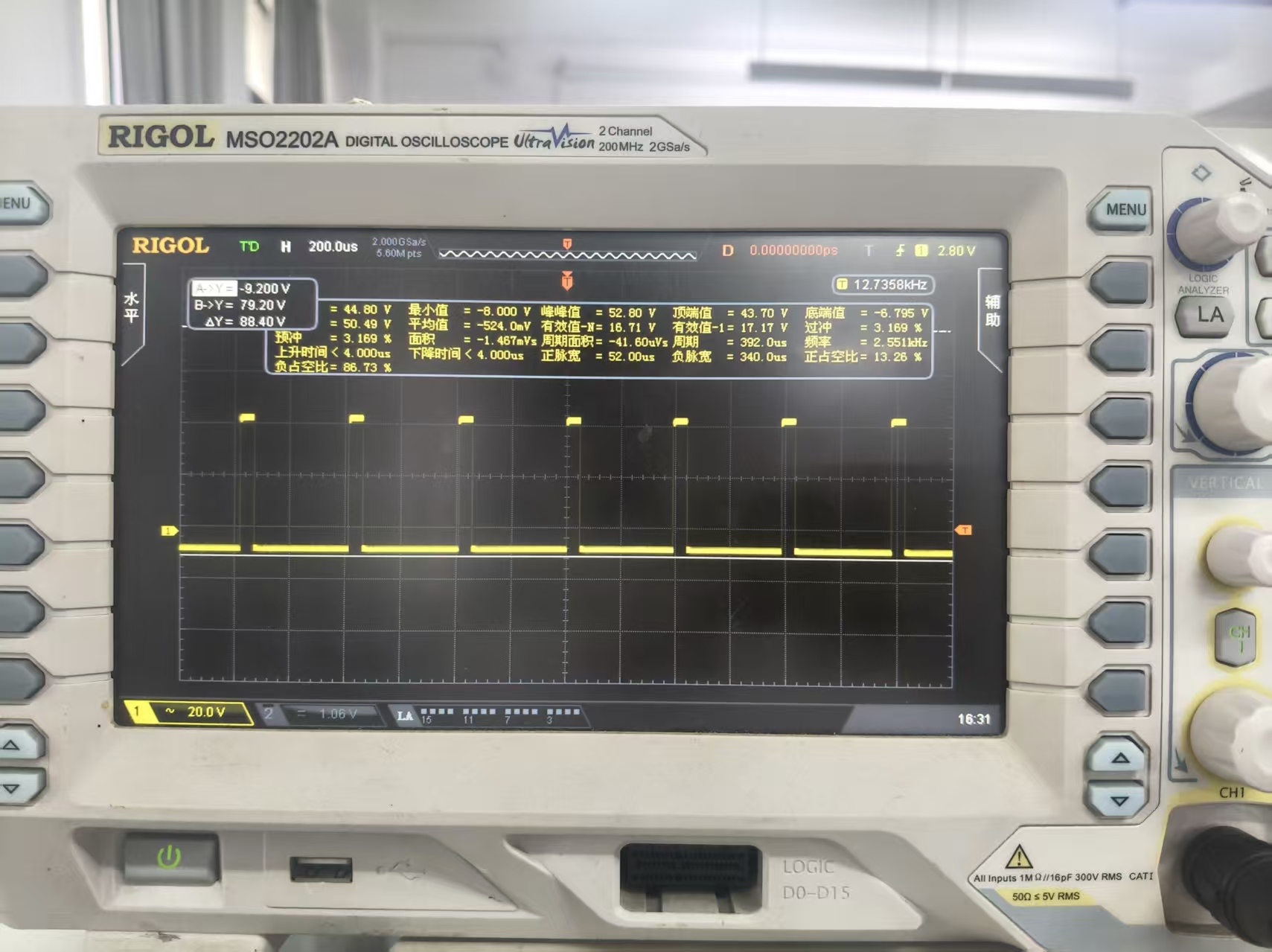

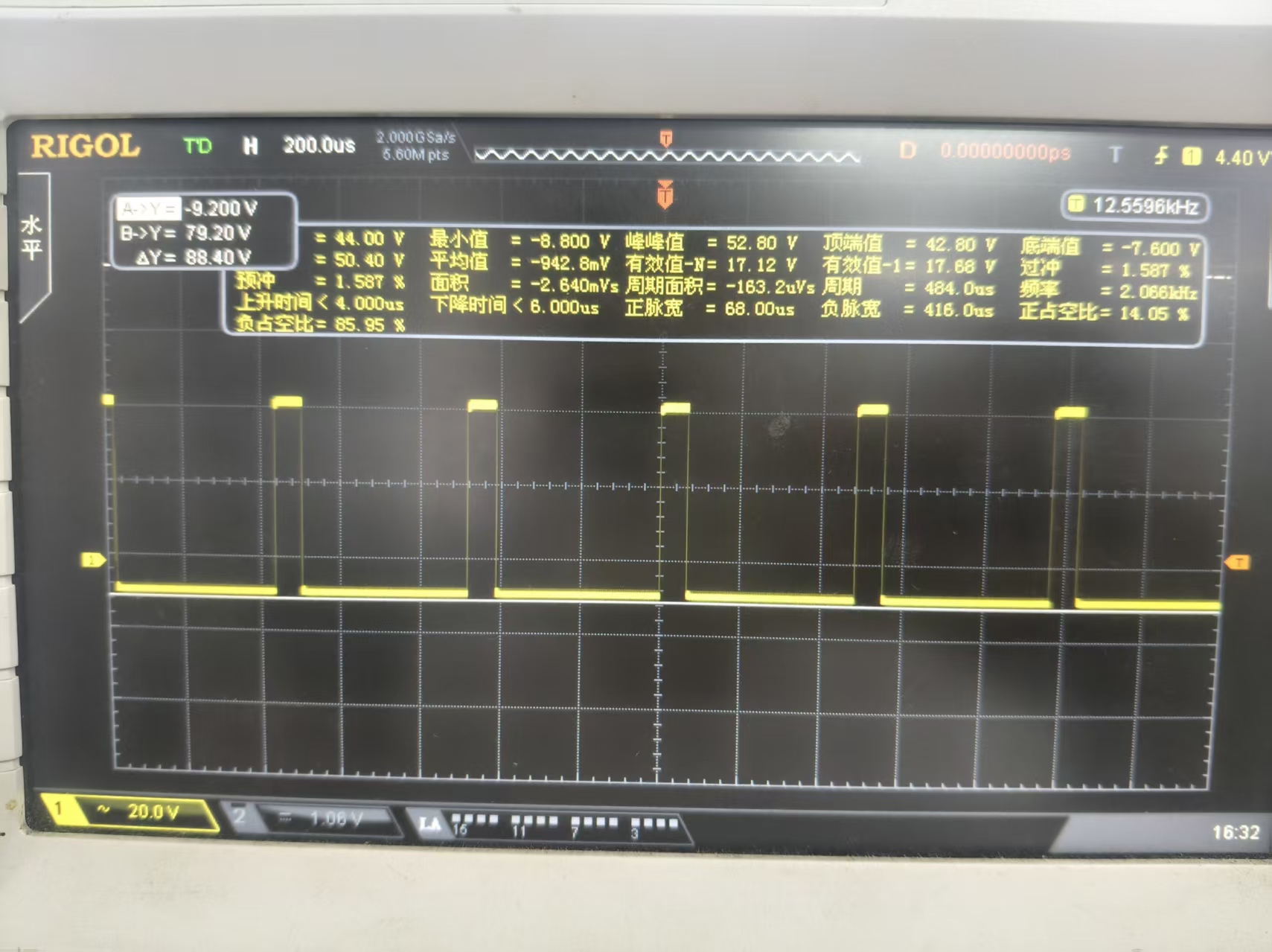

• 频率测试 — 各档示波器波形（1.068kHz ~ 2.551kHz）

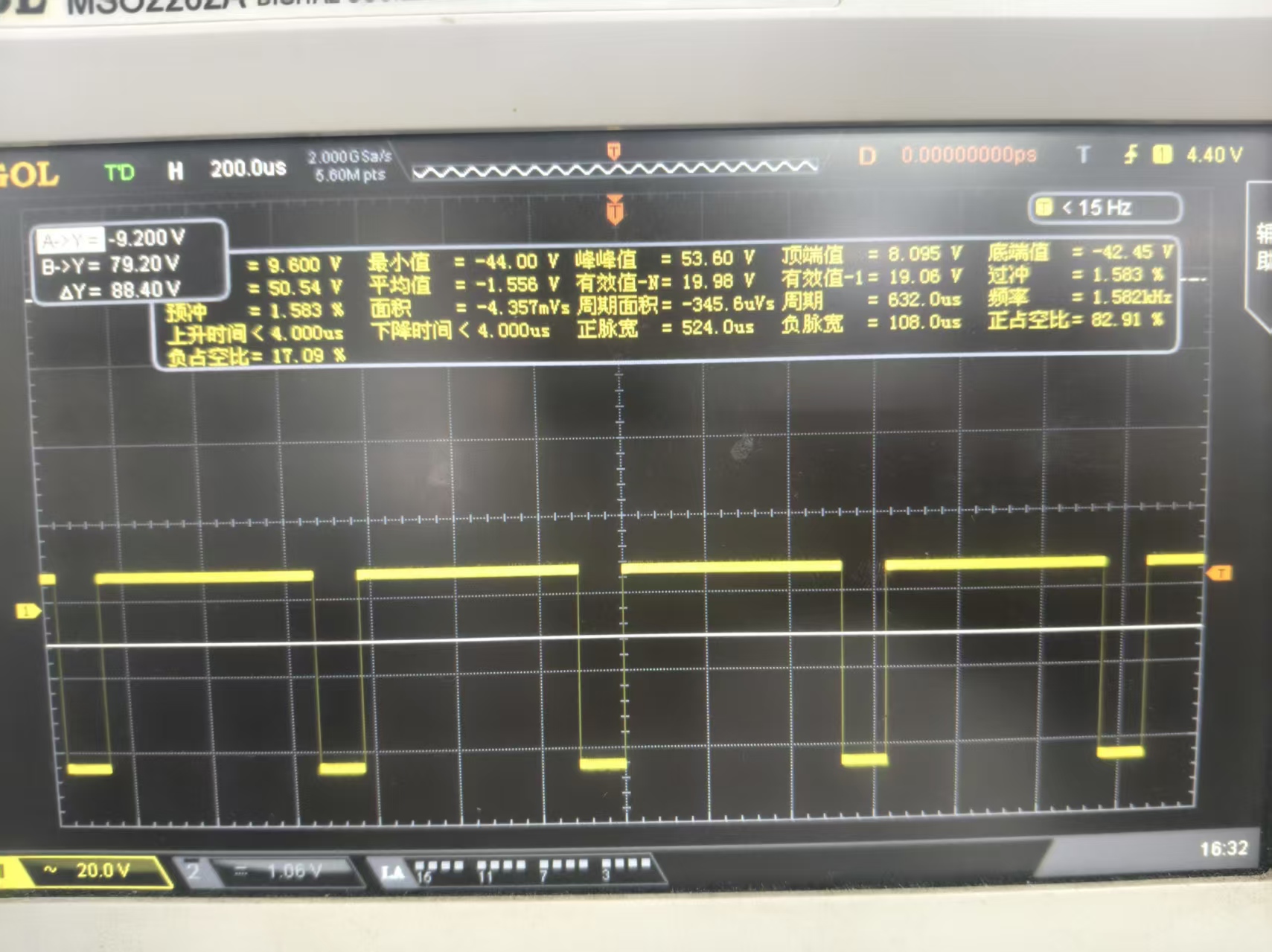

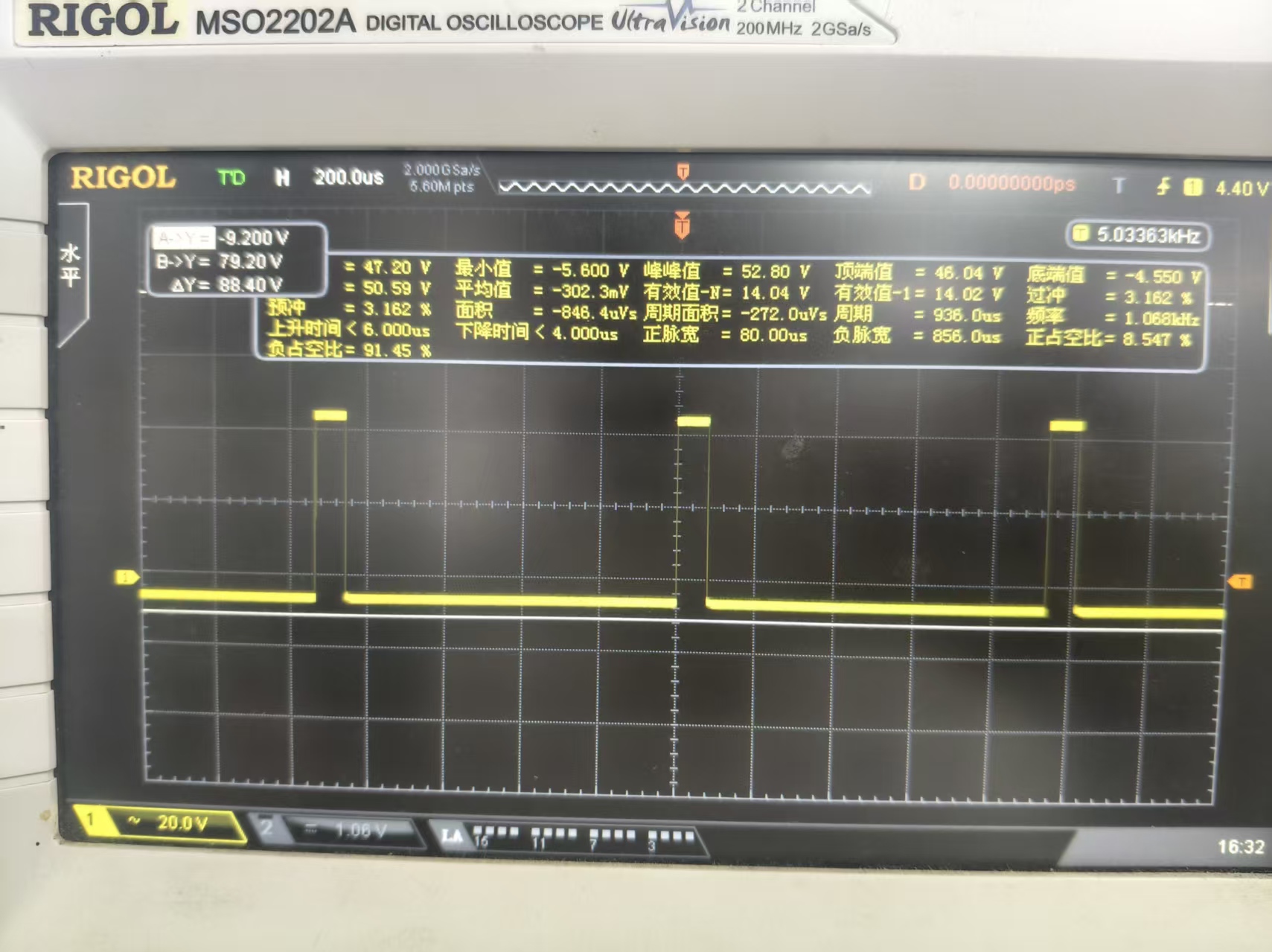

• 占空比测试 — 极值占空比示波器截图（8.5%~85.7%）

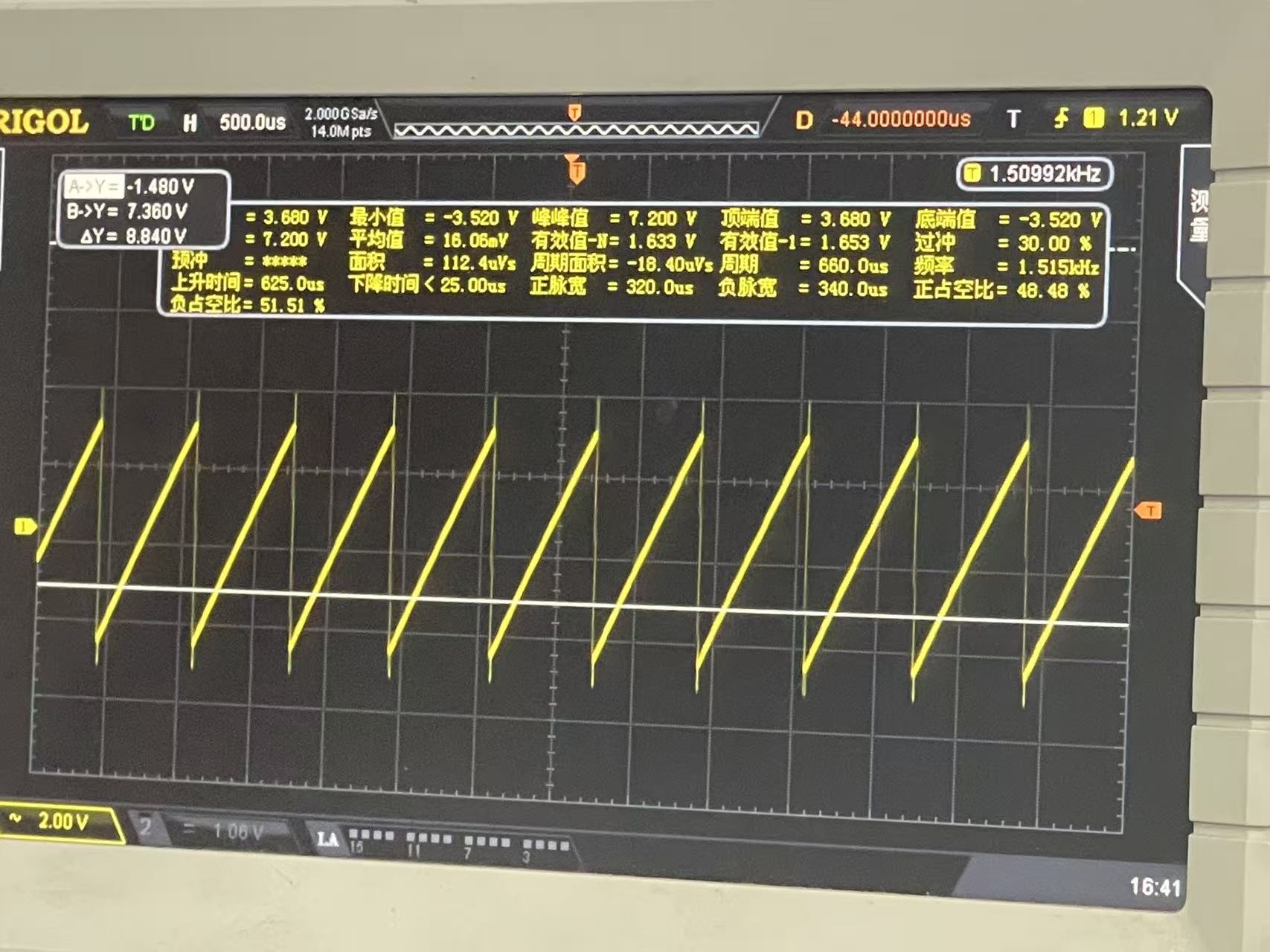

• 锯齿波测试 — VCO积分器输出的标准锯齿波形

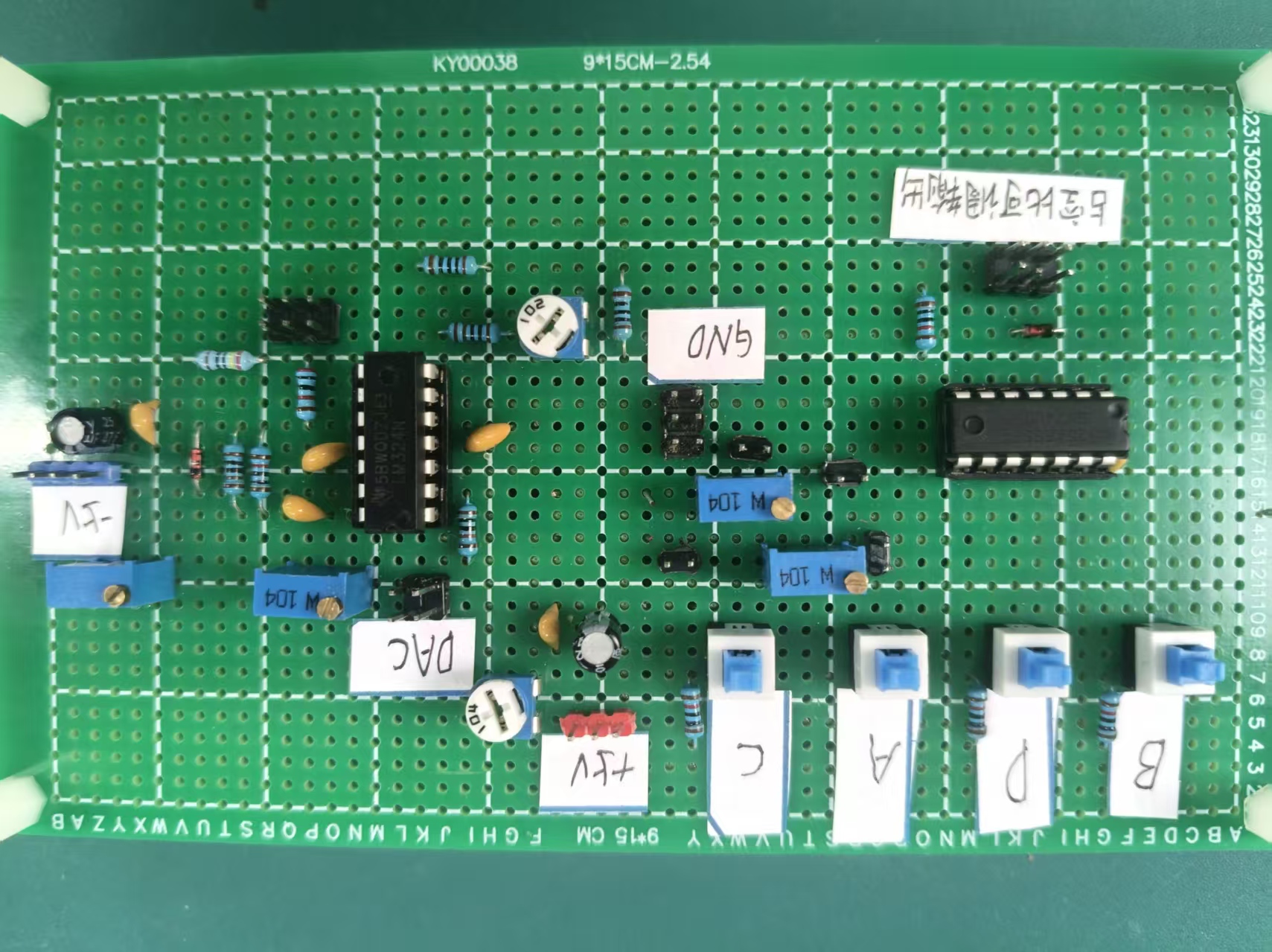

• 实物焊接 — 洞洞板最终布局图与切线测试图

详细图片请参见项目文件夹中的 测试图片/ 目录。

七、结语

本次设计在极其严格的芯片约束下（仅2片IC），通过精妙的架构设计，实现了全部技术指标的达标。独立外部PWM比较器方案是本设计的灵魂——它从根本上解决了传统方案中占空比调节与频率耦合的工程难题，实测证明了这一方案的巨大优越性。

对于电赛类似题目，本设计的核心思路——模块解耦、独立调节、精密校准——具有较强的参考价值。特别推荐以下设计模式：

1. 低电平有效编码：用最少逻辑门实现多档编码
2. 电位器加权DAC：比R-2R网络更适合少位数DAC，校准直观
3. 单向锯齿波VCO：频率-电压严格线性，为独立占空比调节提供完美波形基础
4. 外部PWM占空比调节：实现频率与占空比的物理级解耦

项目开源地址： 完整设计报告、Multisim仿真文件(.ms14)、原理图PNG及全部测试照片均已整理在本项目文件夹中。在这里插入图片描述

---

本文为2026年湖南理工大学"炫通杯"大学生电子设计竞赛B2题参赛作品的设计分享，欢迎交流讨论。
