摘要

直流电机具有调速性能好、控制方式简单、启动转矩较大等特点，在工业驱动、交通牵引和实验教学中仍具有重要应用价值。为了分析直流电机在不同运行条件下的输出能力和能量转换效率，本文基于 MATLAB 建立直流电机稳态仿真模型，并围绕转矩、输出功率、效率和损耗构成开展仿真实验。实验内容包括基础工况下的转矩 - 转速特性、输出功率 - 转速特性、效率 - 转速特性，以及励磁电流、摩擦系数和最大功率限制对电机性能的影响。同时，本文进一步分析了高效率运行区间、负载阶跃响应、弱磁调速对比和典型工况损耗构成。仿真结果表明，直流电机在低速区域具有较明显的恒转矩特性，在高速区域受到最大功率限制后转矩逐渐下降；效率在中速区域较高，低速和高速区域均会受到损耗因素影响。研究结果可为直流电机运行区间选择和性能分析提供参考。

关键词：MATLAB；直流电机；转矩 - 转速特性；效率；弱磁调速

第 1 章 绪论

直流电机是一类将电能转换为机械能的重要执行机构，具有结构清晰、控制方便和调速性能较好的特点。虽然交流电机和电力电子驱动技术发展迅速，但直流电机在教学实验、工业传动和牵引系统分析中仍然具有较高的研究价值。通过对直流电机转矩、功率和效率特性的分析，可以更好地理解电机在不同转速和负载条件下的运行规律。

传统实验方法需要电机、负载、电源和测试仪器等硬件条件，实验成本较高，且部分极限工况不便直接测试。MATLAB 具有较强的数值计算和绘图能力，适合用于电机性能仿真分析。本文以直流电机为对象，基于给定参数建立计算模型，分析其转矩、功率、效率和损耗变化规律，为本科阶段电机课程实验和论文分析提供基础。

第 2 章 直流电机理论基础

直流电机的电磁转矩与电枢电流、励磁电流和电机结构参数有关。在一定额定电流条件下，电机低速运行时通常能够保持较大的转矩输出。当转速升高后，机械输出功率随转速增加，如果达到最大功率限制，电机将无法继续维持恒定转矩，此时转矩会随转速增加而下降。

电机效率是评价能量转换效果的重要指标，通常由机械输出功率与电输入功率之比表示。影响效率的因素包括电枢铜耗、励磁损耗、机械摩擦损耗以及功率限制等。低速时，机械输出功率较小，即使损耗不大，效率也可能较低；高速时，机械损耗随转速升高而增大，效率也可能下降。因此，直流电机通常存在一个较合适的高效率运行区间。

第 3 章 MATLAB 仿真模型建立

本文采用 MATLAB 编写仿真程序，对直流电机稳态运行特性进行计算。主要参数包括电枢电阻、粘性摩擦系数、额定电枢电流、额定电枢电压、转矩系数、励磁电流和最大输出功率。角速度范围设置为rad/s，用于覆盖电机从低速到高速的运行过程。

仿真首先计算基础工况下的电磁转矩、输出功率、输入功率和效率，并绘制转矩 - 转速、输出功率 - 转速和效率 - 转速曲线。随后改变励磁电流，分析励磁对转矩和效率的影响；改变摩擦系数，分析机械损耗对效率的影响；改变最大功率限制，分析功率约束对高速转矩能力的影响。此外，本文还提取效率大于等于% 的运行区间，建立负载阶跃响应的简化模型，并对弱磁调速和损耗构成进行分析。

第 4 章 仿真结果与分析

基础工况下，转矩 - 转速曲线表明，电机在低速区域能够保持基本恒定的电磁转矩，说明其具有较好的低速负载能力。当转速继续升高并接近最大输出功率限制后，电机转矩开始下降，表现出恒功率区特征。输出功率 - 转速曲线表明，输出功率在低速和中速区域随转速升高而增加，高速区域受到最大功率边界限制。

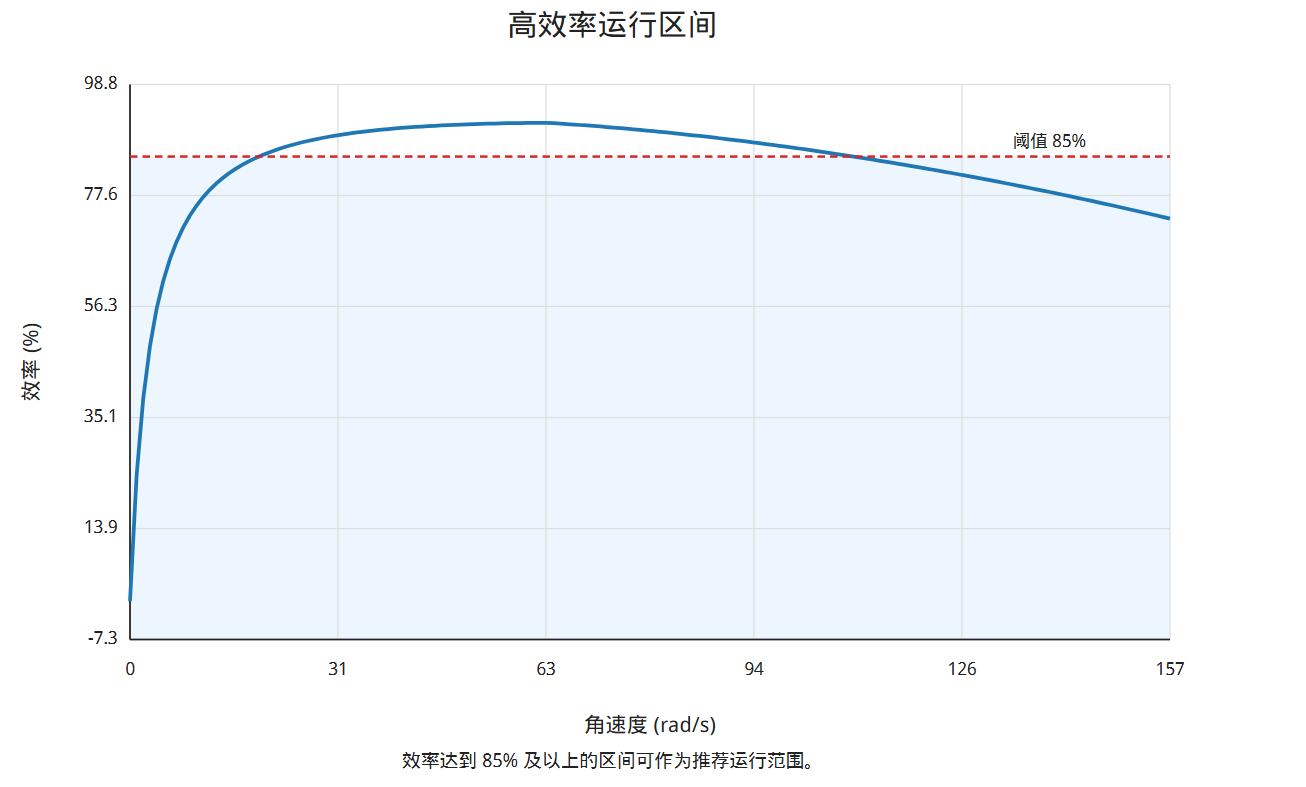

效率 - 转速曲线显示，电机在低速区域效率较低，主要原因是此时机械输出功率较小，而电输入功率和损耗仍然存在。随着转速升高，机械输出功率增加，效率逐渐提高。仿真结果显示，效率大于等于 85% 的高效率运行区间约为 rad/s，说明该区间可作为推荐运行范围。

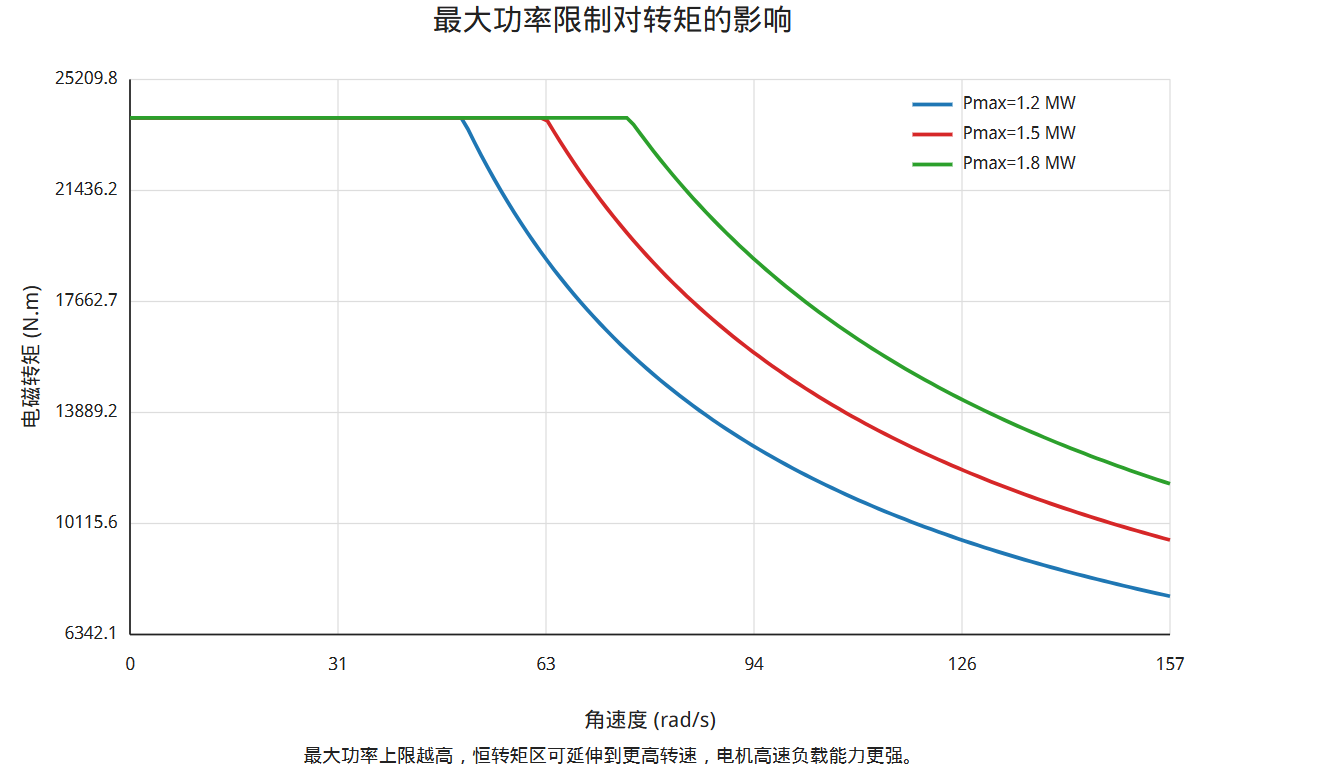

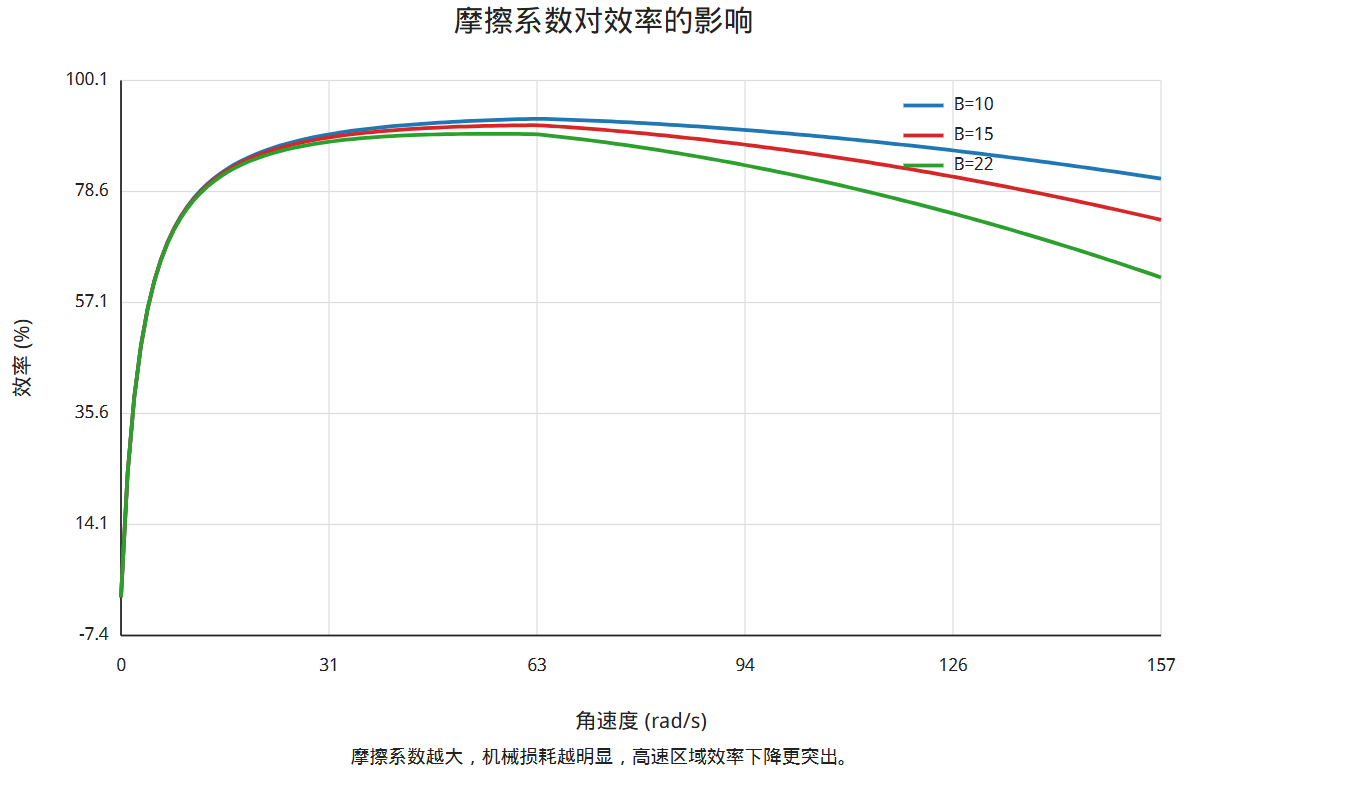

励磁电流对电机输出能力具有明显影响。励磁电流增大时，低速恒转矩能力增强，但高速区域仍会受到最大功率限制。摩擦系数变化实验表明，摩擦系数越大，效率下降越明显，尤其在高速区域，机械损耗对效率的影响更加突出。最大功率限制实验表明，功率上限越高，电机恒转矩区可延伸到更高转速，高速负载能力也更强。

负载阶跃响应仿真表明，当负载发生突变后，电机转速会出现短暂下降，随后逐渐恢复到新的稳定状态；电磁转矩和电枢电流则会相应上升，用于平衡负载增加。弱磁调速对比表明，降低励磁电流可以体现高速调速思想，但会削弱低速和中速转矩输出能力，因此需要在调速范围和输出能力之间进行权衡。损耗构成分析表明，铜耗和励磁损耗相对稳定，而机械损耗随转速升高明显增加，是高速效率下降的重要原因之一。

第 5 章 结论

本文基于 MATLAB 对直流电机转矩与效率特性进行了仿真分析。结果表明，直流电机低速区具有恒转矩特性，高速区受到最大输出功率限制后转矩逐渐下降；效率在中速区域较高，低速区和高速区均会受到损耗影响。励磁电流、摩擦系数和最大功率限制都会改变电机性能，其中励磁电流主要影响转矩输出能力，摩擦系数主要影响效率，功率限制主要影响高速运行能力。

通过高效率区间、负载阶跃响应、弱磁调速和损耗构成分析，本文进一步说明了直流电机运行特性的工程意义。总体来看，MATLAB 仿真能够较直观地展示直流电机的运行规律，可为电机实验教学、参数分析和运行区间选择提供参考。
