FreeRTOS——按键控制任务的挂起和恢复

Deitymoon

290人浏览 · 2026-05-27 16:57:40

Deitymoon · 2026-05-27 16:57:40 发布

今天的学习内容是任务的挂起和恢复，我使用按键控制任务挂起和恢复，又使用了外部中断控制恢复任务，踩了好几个坑，终于把流程跑顺了。

按键控制任务挂起和恢复

一、实验功能说明

这次实验是在之前双任务点灯的基础上，加了两个按键来控制任务状态，整体逻辑很简单：

两个业务任务：任务 1 控制 LED0 每秒闪烁，任务 2 控制 LED1 每秒闪烁，同时串口打印各自的运行日志；
新增一个按键任务，专门处理按键扫描，不干扰业务逻辑；
PA0 按键按下时，挂起任务 1，LED0 停止闪烁，串口不再输出任务 1 的日志；
PC13 按键按下时，恢复任务 1，LED0 继续闪烁，日志恢复输出。

本来以为照着教程写就能跑通，结果一开始按一次按键会触发两次打印，搞了了半天才搞明白问题出在哪，后面也会把踩坑的过程写出来。

二、完整实验代码

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "FreeRTOS.h"
#include "task.h"
#include "key.h"

//===================== 开始任务配置 =====================
#define START_TASK_SIZE 128
#define START_TASK_PRIO 1
TaskHandle_t StartTask_Hander;
void start_task( void * pvParameters );

//===================== 任务1配置 =====================
#define TASK1_TASK_SIZE 128
#define TASK1_TASK_PRIO 4
TaskHandle_t TASK1Task_Hander;
void task1_task( void * pvParameters );

//===================== 任务2配置 =====================
#define TASK2_TASK_SIZE 128
#define TASK2_TASK_PRIO 3
TaskHandle_t Task2Task_Hander;
void task2_task( void * pvParameters );

//===================== 任务key配置 =====================
#define KEY_TASK_SIZE 128
#define KEY_TASK_PRIO 2
TaskHandle_t KeyTask_Hander;
void key_task( void * pvParameters );

//主函数
int main(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);//中断分组4
	delay_init();
	uart_init(115200);
	LED_Init();
	Key_Init();

	//创建开始任务
	xTaskCreate( (TaskFunction_t) 	start_task,
               (char *)			  	  "start_task",
               (uint16_t) 				START_TASK_SIZE,
               (void *)					  NULL,
               (UBaseType_t) 			START_TASK_PRIO,
               (TaskHandle_t *)	  &StartTask_Hander );

    vTaskStartScheduler();          //开启任务调度
}

//开始任务：负责创建所有业务任务，随后自删除
void start_task( void * pvParameters )
{
	//创建任务1
	xTaskCreate( (TaskFunction_t) 	task1_task,
               (char *)			  	  "task1_task",
               (uint16_t) 				TASK1_TASK_SIZE,
               (void *)					  NULL,
               (UBaseType_t) 			TASK1_TASK_PRIO,
               (TaskHandle_t *)	  &TASK1Task_Hander );

	//创建任务2
	xTaskCreate( (TaskFunction_t) 	task2_task,
               (char *)			  	  "task2_task",
               (uint16_t) 				TASK2_TASK_SIZE,
               (void *)					  NULL,
               (UBaseType_t) 			TASK2_TASK_PRIO,
               (TaskHandle_t *)	  &Task2Task_Hander );

	//创建任务key
	xTaskCreate( (TaskFunction_t) 	key_task,
               (char *)			  	  "key_task",
               (uint16_t) 				KEY_TASK_SIZE,
               (void *)					  NULL,
               (UBaseType_t) 			KEY_TASK_PRIO,
               (TaskHandle_t *)	  &KeyTask_Hander );

	//开始任务完成使命，自我删除
	vTaskDelete(StartTask_Hander);
}

//任务1：LED0每秒闪烁并打印日志
void task1_task( void * pvParameters )
{
	char task1_num = 0;

	while(1)
	{
		task1_num++;
		LED0 = -LED0;
		vTaskDelay(1000);
		printf("Task1 is running  %d\r\n",task1_num);
	}
}

//任务2：LED1每秒闪烁并打印日志
void task2_task( void * pvParameters )
{
	char task2_num =0;
	while(1)
	{
		task2_num++;
		LED1 = -LED1;
		vTaskDelay(1000);
		printf("Task2 is running  %d\r\n",task2_num);
	}
}

//按键任务
void key_task( void * pvParameters )
{
    while(1)
    {
        // 处理 PA0 按键：挂起任务1
        if( GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0 )
        {
            vTaskDelay(20); // 消抖延时
            if( GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0 )
            {
                vTaskSuspend( TASK1Task_Hander );
                printf("Task1 is Supend  \r\n");
                // 等待按键松手，避免长按重复触发
                while( GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0 )
                {
                    vTaskDelay(10);
                }
            }
        }

        // 处理 PC13 按键：恢复任务1
        if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_13) == 0)
        {
            vTaskDelay(20); // 消抖延时
            if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_13) == 0)
            {
                vTaskResume( TASK1Task_Hander );
                printf("Task1 is Resume  \r\n");
                // 等待按键松手，避免长按重复触发
                while( GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_13) == 0 )
                {
                    vTaskDelay(10);
                }
            }
        }

        vTaskDelay(10);
    }
}

注意：这里只附了主函数代码，按键配置和led的配置，前面的博客里面都有，去找找，添加进工程就好了。

三、代码说明

1. 任务配置部分

这次我还是用了动态创建任务的方式，四个任务分别定义了栈大小和优先级：任务 1 优先级最高，任务 2 次之，按键任务优先级最低，这样不会出现按键任务抢占业务任务的情况。每个任务都定义了句柄，后面挂起和恢复都要靠这个句柄来操作。

2. main 函数和开始任务

和之前的例子一样，main 函数只做硬件初始化和创建开始任务，调度器启动后就交给 FreeRTOS 管理。开始任务负责创建三个业务任务，创建完成后就自我删除，不占用系统资源，这也是工程里比较规范的写法。

3. 业务任务逻辑

任务 1 和任务 2 的逻辑没什么变化，都是循环翻转 LED，同时打印运行日志，去掉了之前删除任务的逻辑，改成了按键控制挂起恢复。

4. 按键任务（核心部分，也是之前踩坑的地方）

一开始写的按键任务逻辑很简单，就是判断按键按下，延时消抖后直接执行挂起 / 恢复操作，结果按一次按键会触发两次打印，而且长按的时候会反复执行，甚至出现任务多次挂起后恢复不了的情况。

后来查了资料才明白，原来的消抖逻辑不完善，而且没有等待按键松手，导致按键按下的过程中，任务循环会多次检测到低电平，重复执行操作。修改后的代码加了两层判断和松手等待，现在按一次按键只会触发一次操作，长按也不会重复执行了。

四、运行现象和踩坑修复记录

1. 预期现象

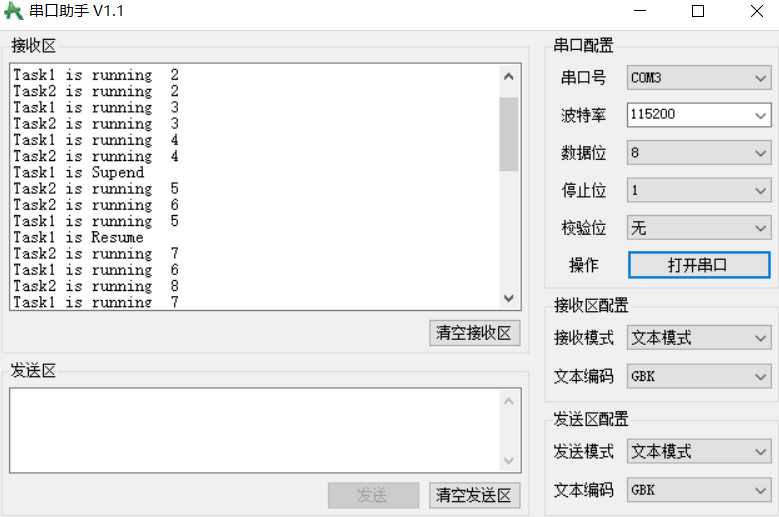

程序运行后，LED0 和 LED1 都会正常闪烁，串口同时输出两个任务的日志。按下 PA0，LED0 停止闪烁，串口不再输出任务 1 的日志；按下 PC13，LED0 恢复闪烁，日志也恢复输出。

2. 踩坑修复过程

坑 1：按一次按键触发两次打印 一开始的代码只加了简单的延时消抖，没有等待按键松手，导致按键按下的过程中，任务循环多次检测到低电平，重复执行printf和挂起操作。解决方法是在按键触发后，加一个while循环等待按键松手，直到检测到高电平才退出，保证一次按下只触发一次逻辑。
坑 2：按键消抖延时太长，反应迟钝 一开始用了 100ms 的消抖延时，结果按键按下后要等好久才会响应，改成 20ms 就正常了，机械按键的抖动一般只有几毫秒，20ms 足够消抖了。
坑 3：任务多次挂起后恢复不了 一开始长按按键的时候，任务会被多次挂起，FreeRTOS 里任务的挂起是计数的，挂起几次就要恢复几次才能正常运行，所以单次按恢复键没反应。加了松手等待后，长按不会重复挂起，这个问题就解决了。

五、总结：按键控制任务挂起 / 恢复的关键要点

这次实验让我对 FreeRTOS 的任务状态管理有了更直观的理解，整理一下通用的实现要点，以后写代码可以直接套用：

提前定义好要控制的任务句柄，挂起和恢复都需要用到句柄；
单独创建一个低优先级的按键任务，专门处理按键扫描，不干扰业务逻辑；
按键扫描必须加双层判断 + 延时消抖，同时等待按键松手，避免长按重复触发；
挂起任务用vTaskSuspend(句柄)，恢复任务用vTaskResume(句柄)，注意任务挂起计数的问题；
按键任务里加适当延时，避免频繁扫描占用 CPU 资源。

外部中断恢复任务

一、我这次想实现的功能

PA0 按键 → 挂起任务 1（LED0 停止闪烁）
PC13 外部中断 → 恢复任务 1（LED0 继续闪烁）
任务 2 正常运行不受影响
串口能看到挂起、恢复、中断触发信息

结果一开始： 按 PA0 能挂起，但按 PC13 完全没反应！ 串口不打印、灯不亮、中断像死了一样…

二、我踩过的真实大坑

1. 写了中断初始化，但 main 函数没调用！

我写了 Exti_Init()，结果在 main 里忘了写：

Exti_Init();

中断都没开启，你按烂按键都没用啊！ 这是新手最容易犯的低级错误。

2. 中断通道写错（一开始写了 EXTI0_IRQn）

PC13 是 EXTI13，属于 EXTI10~EXTI15 中断号必须是：

EXTI15_10_IRQn

我之前写成了 EXTI0_IRQn，完全不匹配，中断根本进不去。

3. 中断服务函数名写错

PC13 必须用：

void EXTI15_10_IRQHandler(void)

名字错一个字母都进不去中断。

4. 中断里不能加延时！

我最开始在中断里写了：

delay_xms(20);

直接导致系统卡死、死机、不调度。 中断里严禁延时！快进快出！

5. 忘记清除中断标志位

没写这句：

EXTI_ClearITPendingBit(EXTI_Line13);

后果：一触发就死循环进中断，系统直接卡死。

6. FreeRTOS 中断里必须用 FromISR 函数

最开始我直接写：

vTaskResume(TASK1Task_Hander);

在中断里绝对不行！必须用：

xTaskResumeFromISR(TASK1Task_Hander);

三、最终正确代码（我现在跑通的版本）

我直接把我最终能用的代码放出来，复制就能跑。

1. exti.c （中断初始化 + 中断服务函数）

#include "exti.h"
#include "stm32f10x.h"
#include "led.h"
#include "key.h"
#include "FreeRTOS.h"
#include "task.h"

void Exti_Init(void)
{
	EXTI_InitTypeDef EXTIInitstruct;
	NVIC_InitTypeDef NVICInitstruct;

	Key_Init();
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

	GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource13);

	EXTIInitstruct.EXTI_Line = EXTI_Line13;
	EXTIInitstruct.EXTI_Mode = EXTI_Mode_Interrupt;
	EXTIInitstruct.EXTI_Trigger = EXTI_Trigger_Falling;
	EXTIInitstruct.EXTI_LineCmd = ENABLE;
	EXTI_Init(&EXTIInitstruct);

	// 重点：PC13 必须用 EXTI15_10_IRQn
	NVICInitstruct.NVIC_IRQChannel = EXTI15_10_IRQn;
	NVICInitstruct.NVIC_IRQChannelPreemptionPriority = 6;
	NVICInitstruct.NVIC_IRQChannelSubPriority = 0;
	NVICInitstruct.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVICInitstruct);
}

// 外部中断句柄
extern TaskHandle_t TASK1Task_Hander;

void EXTI15_10_IRQHandler(void)
{
    BaseType_t YieldRequired = pdFALSE;

    if(EXTI_GetITStatus(EXTI_Line13) != RESET)
    {
        // 中断里恢复任务必须用 FromISR
        YieldRequired = xTaskResumeFromISR(TASK1Task_Hander);

        printf("外部中断触发 → 恢复任务1\r\n");

        // 清除标志位，必须写！
        EXTI_ClearITPendingBit(EXTI_Line13);
    }

    portYIELD_FROM_ISR(YieldRequired);
}

2. main.c （我最终完整版）

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "FreeRTOS.h"
#include "task.h"
#include "key.h"
#include "exti.h"

//===================== 开始任务 =====================
#define START_TASK_SIZE 128
#define START_TASK_PRIO 1
TaskHandle_t StartTask_Hander;
void start_task( void * pvParameters );

//===================== 任务1 =====================
#define TASK1_TASK_SIZE 128
#define TASK1_TASK_PRIO 4
TaskHandle_t TASK1Task_Hander;
void task1_task( void * pvParameters );

//===================== 任务2 =====================
#define TASK2_TASK_SIZE 128
#define TASK2_TASK_PRIO 3
TaskHandle_t Task2Task_Hander;
void task2_task( void * pvParameters );

//===================== 按键任务 =====================
#define KEY_TASK_SIZE 128
#define KEY_TASK_PRIO 2
TaskHandle_t KeyTask_Hander;
void key_task( void * pvParameters );

int main(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
	delay_init();
	uart_init(115200);
	LED_Init();
	Key_Init();

	Exti_Init();   // 必须开启外部中断！！！

	xTaskCreate( start_task, "start_task", START_TASK_SIZE, NULL, START_TASK_PRIO, &StartTask_Hander );
    vTaskStartScheduler();
}

void start_task( void * pvParameters )
{
	xTaskCreate( task1_task, "task1_task", TASK1_TASK_SIZE, NULL, TASK1_TASK_PRIO, &TASK1Task_Hander );
	xTaskCreate( task2_task, "task2_task", TASK2_TASK_SIZE, NULL, TASK2_TASK_PRIO, &Task2Task_Hander );
	xTaskCreate( key_task,  "key_task",  KEY_TASK_SIZE,  NULL, KEY_TASK_PRIO,  &KeyTask_Hander );
	vTaskDelete(StartTask_Hander);
}

void task1_task( void * pvParameters )
{
	char task1_num = 0;
	while(1)
	{
		task1_num++;
		LED0 = ~LED0;
		vTaskDelay(1000);
		printf("Task1 is running  %d\r\n",task1_num);
	}
}

void task2_task( void * pvParameters )
{
	char task2_num =0;
	while(1)
	{
		task2_num++;
		LED1 = ~LED1;
		vTaskDelay(1000);
		printf("Task2 is running  %d\r\n",task2_num);
	}
}

void key_task( void * pvParameters )
{
    while(1)
    {
        if( GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0 )
        {
            vTaskDelay(20);
            if( GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0 )
            {
                vTaskSuspend( TASK1Task_Hander );
                printf("任务1已挂起\r\n");

                while( GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0 )
                {
                    vTaskDelay(10);
                }
            }
        }
        vTaskDelay(10);
    }
}

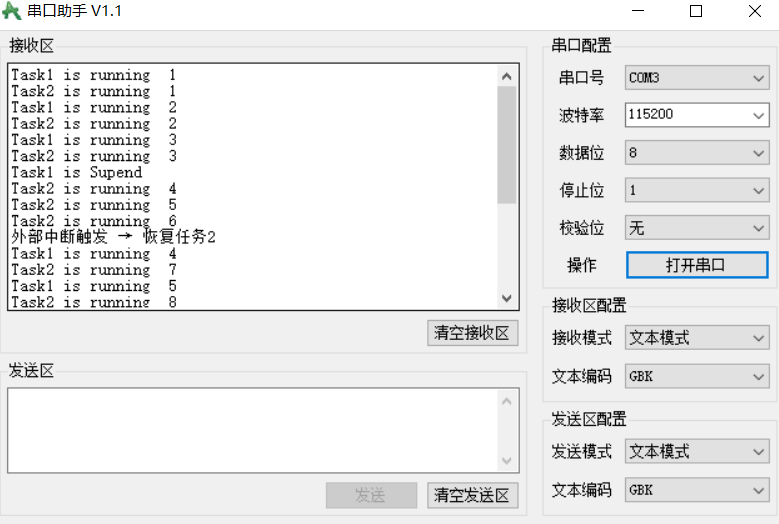

四、现在运行效果（完全正常）

开机 → LED0、LED1 同时闪烁
按 PA0 → 任务 1 挂起 → LED0 停止闪烁
按 PC13 → 外部中断触发 → 任务 1 恢复 → LED0 继续闪烁
串口打印清晰，不重复、不乱码、不卡死

终于完美跑通了！

五、我总结的外部中断恢复任务黄金规则（新手必看）

中断初始化一定要在 main 里调用
PC13 中断号是 EXTI15_10_IRQn
中断服务函数名必须是 EXTI15_10_IRQHandler
中断里不能有任何延时
必须清除中断标志位
FreeRTOS 中断里必须用 FromISR 结尾的函数
中断优先级不能太高（一般设置为 6~8 最安全）

总结

从按键扫描到外部中断，我算是真正把 FreeRTOS 任务挂起 / 恢复吃透了。最开始按键按一次触发两次，后来中断不响应，再到系统卡死… 一步一步踩坑，一步一步修正，最后终于跑通。

写这篇就是想告诉大家： FreeRTOS 不难，坑多而已，踩完就通透了！

如果你也在做按键 + 中断控制任务，希望这篇能帮你少走 90% 的弯路。
