地下管线数据除了“建模”还能做什么?第三期:分析
很多管线平台,三维模型建得很漂亮,但点进去一看——只能"看",查不了属性、做不了分析、算不了数据。管线数字化的终极目标,不是一张"好看的图",而是一个能查、能算、能决策的"活系统"。三友地图(3UMAP)在建模之上,内置了 30+ 管线专业应用功能,让管线数据真正"用起来"。
一、为什么管线分析这么重要?
做过地下管线运维或施工协调的工程师都懂:
⚠️ 施工方要挖一条沟,问"这段路下面有哪几根管线、各埋多深"——你打开 CAD 找半天,二维图纸上根本看不出空间关系。
⚠️ 燃气管突然出现压力异常,调度员要判断"如果关闭这个阀门,哪些下游节点会断气"——没工具,只能凭经验拍脑袋。
⚠️ 道路改造需要评估"管线距路面有多厚的覆土,够不够承受施工荷载"——只能调图纸、查台账,手算一两个小时。
⚠️ 施工安全交底要说清楚"附近哪些管线存在碰撞风险"——只能靠人眼在图上目测,既慢又不准。
分析不是高级功能,而是管线数据从"看得见"到"用得了"的关键跨越。
三友地图将分析功能直接内置于三维场景,所有分析结果实时计算、即查即得,不需要导出数据,不需要切换软件。
二、9 个分析功能,覆盖施工协调与运维全场景
三友地图分析模块提供 9 个内置分析工具,覆盖断面查看、爆管应急、设施查找、连通性判断、覆土计算、流向追踪等核心场景,满足施工前期、日常运维、应急响应的不同需求。
✂️ 横断面

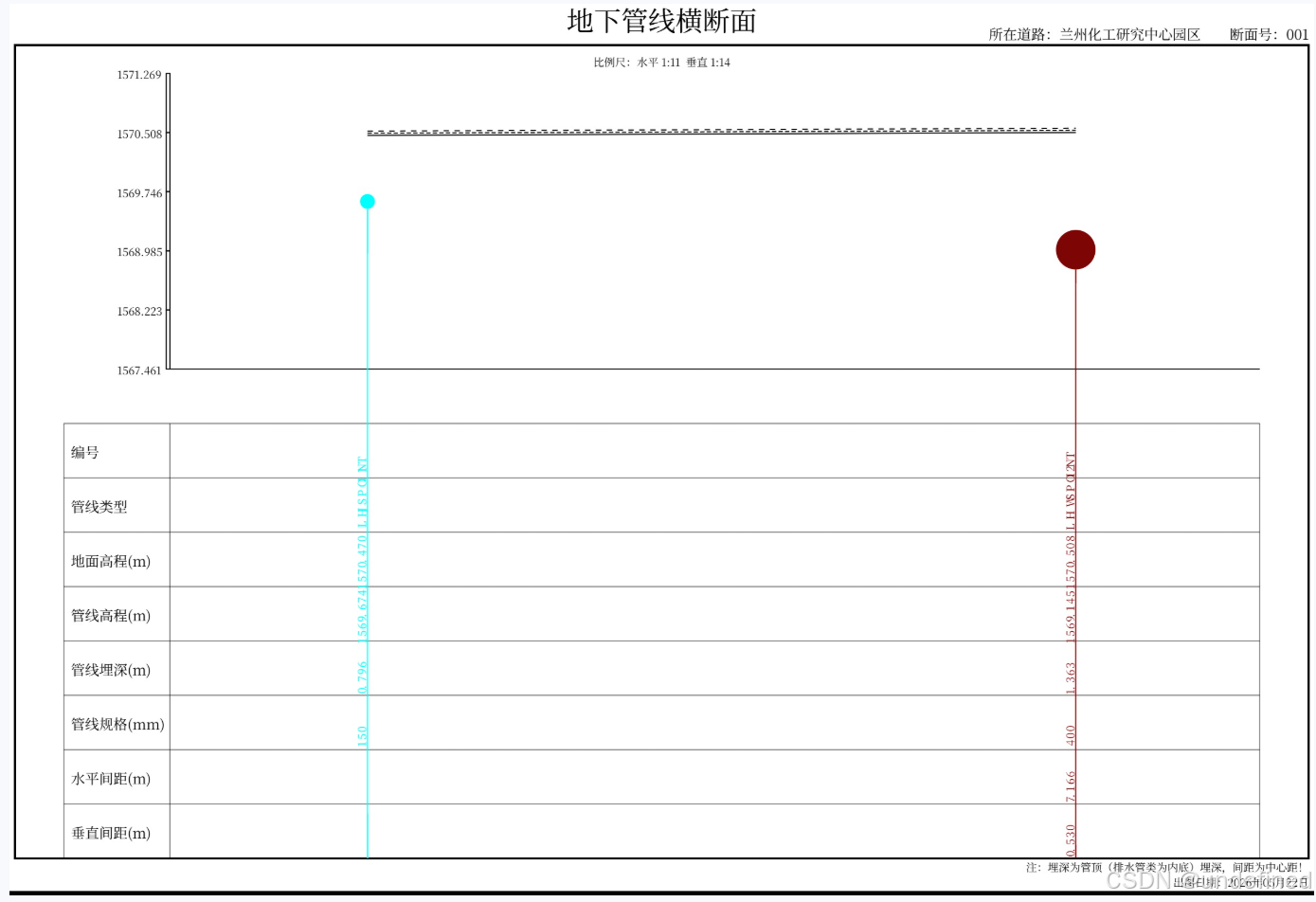

在任意位置垂直截切管线,生成该断面处所有管线的空间位置剖视图,清晰展示各管线的相对位置、管径和埋深关系。
工程场景:施工前管线位置核查、道路改造断面设计、多管线交叉区域安全评估。

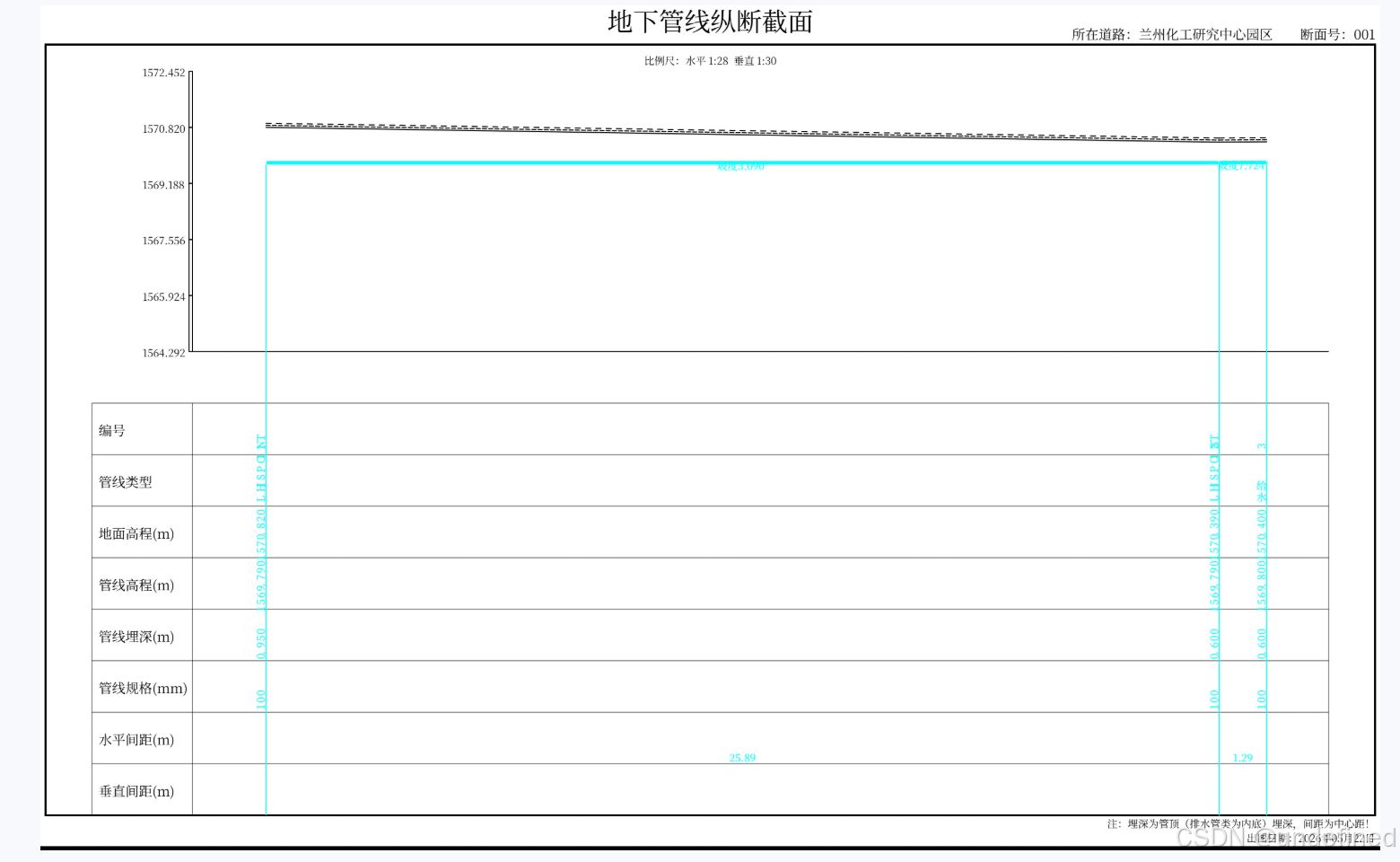

📐 纵断面
沿管线走向生成纵剖面图,展示管线在水平方向上的高程起伏变化,直观呈现坡度、坡向与相邻管线的垂直净距。
工程场景:排水管线重力流设计复核、管线与地形适配性分析、管线高程异常排查。

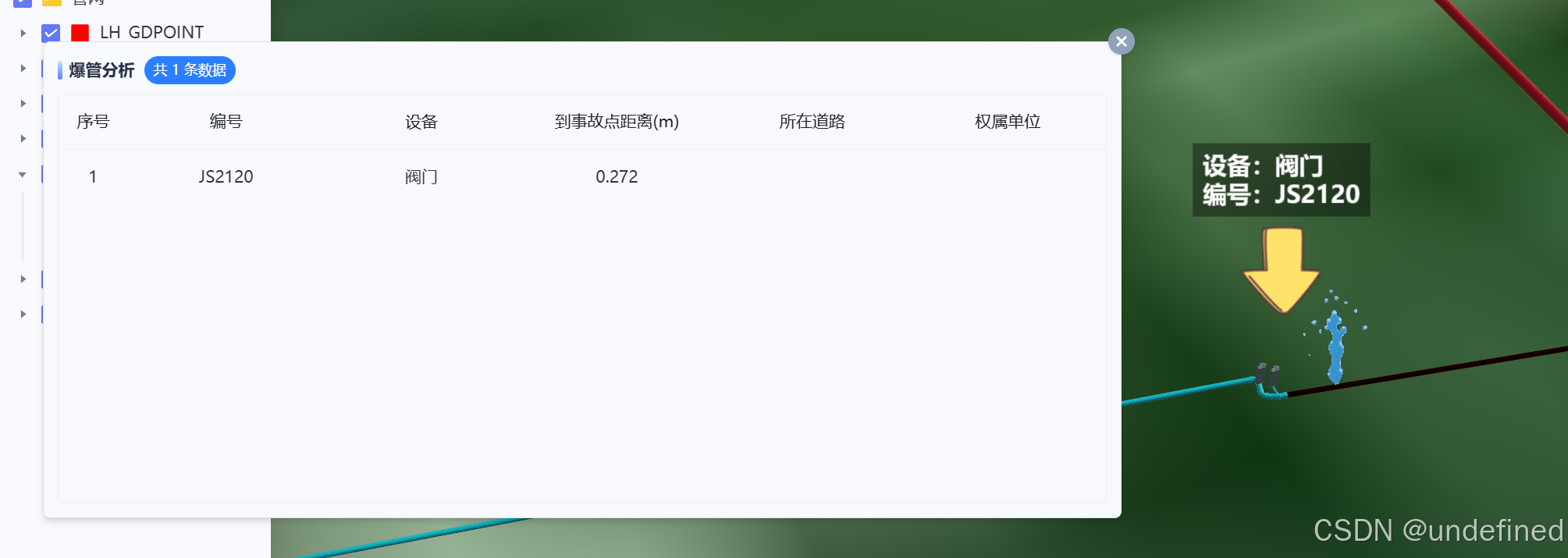

💥 爆管
模拟指定管线发生爆管事故时,系统自动推算需要关闭的最小阀门组合,快速圈定受影响的供水/供气范围。
工程场景:应急抢修指挥、事故影响范围预判、阀门关断预案制定。

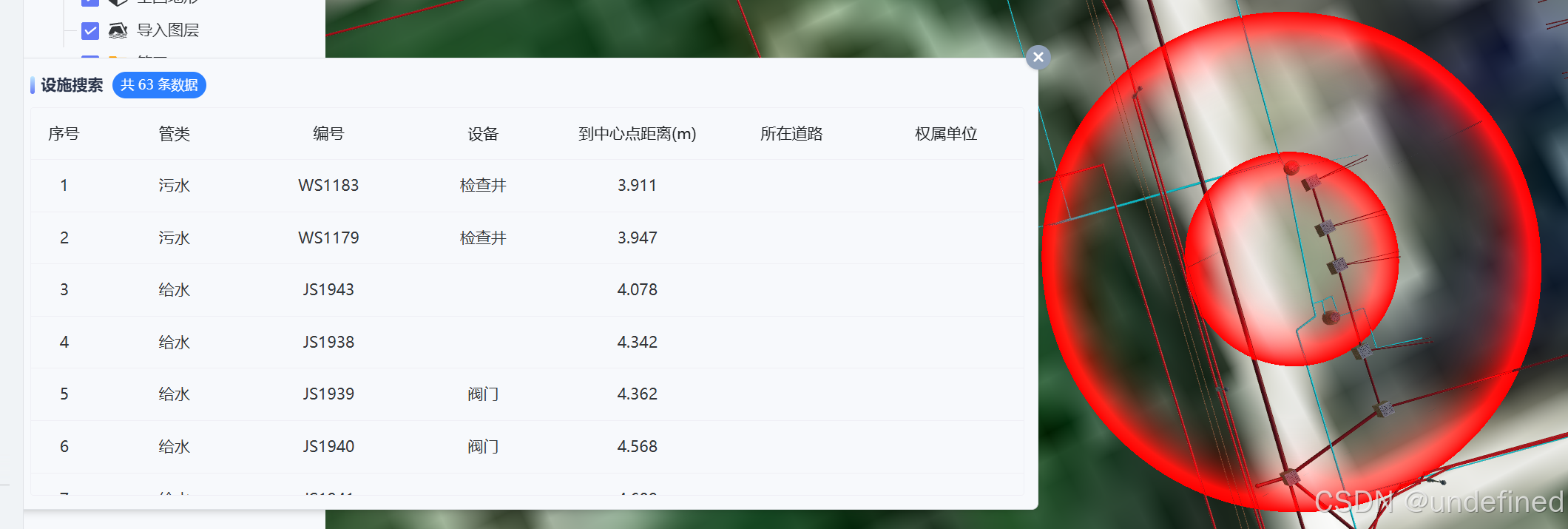

🔍 设施搜索
在三维场景中按关键词或属性条件快速定位目标设施(阀门、检查井、消火栓等),点击结果即可在三维场景中高亮定位。
工程场景:现场巡检快速核位、设施台账核对、应急情况下快速找阀。

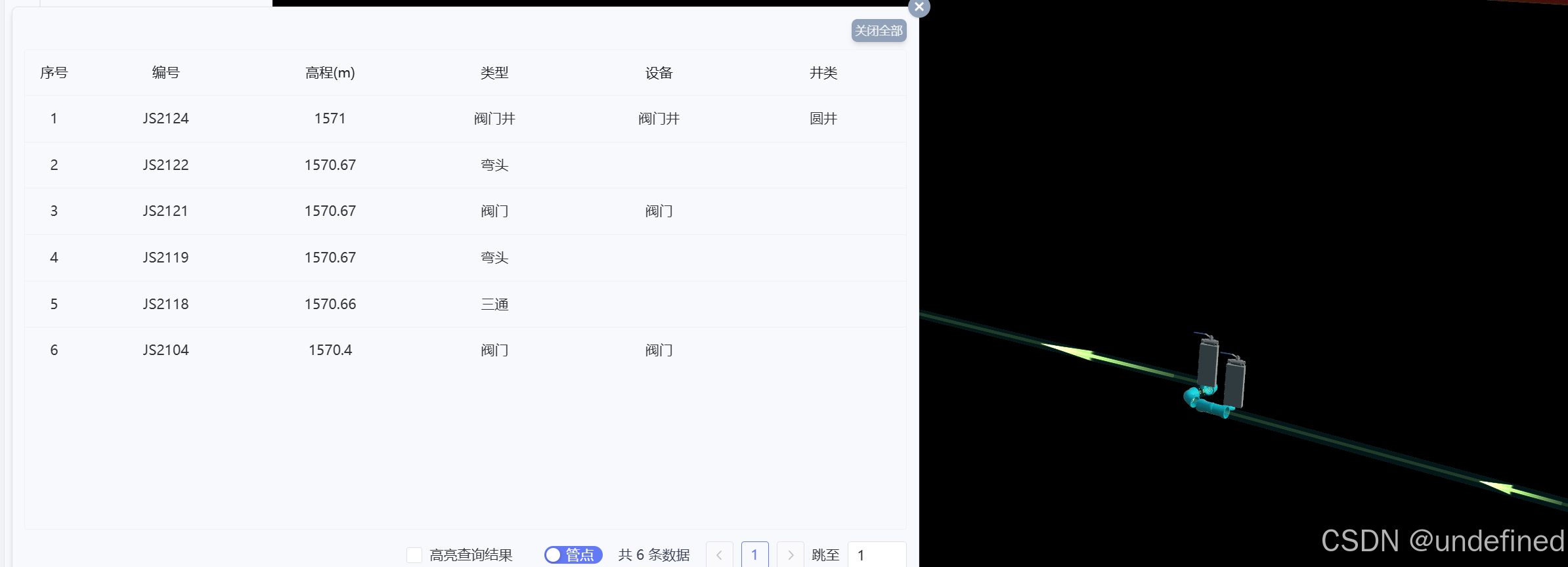

🔗 联通
分析指定管线节点的上下游连通路径,追踪管线网络中从起点到终点的完整连通链路。
工程场景:供水连通性校验、管网拓扑逻辑检查、改造方案影响范围评估。

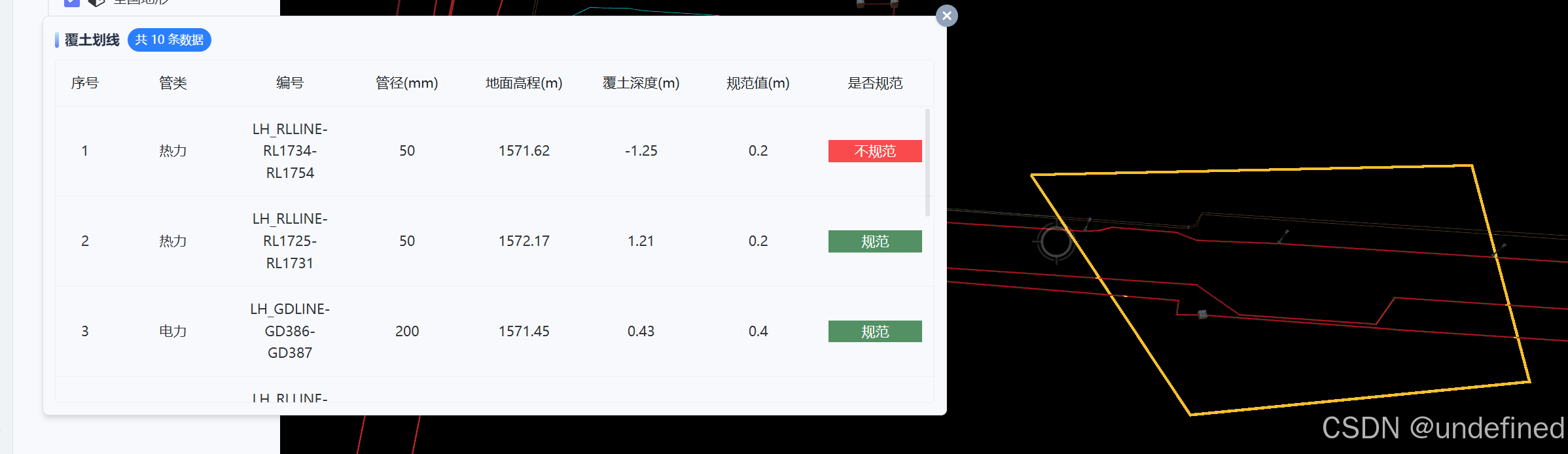

📏 覆土划线
沿用户自定义路径计算路径下各管线的覆土深度,以剖面形式直观呈现沿线所有管线的埋深情况。
工程场景:施工开挖深度设计、管线保护方案制定、浅埋管线风险识别。

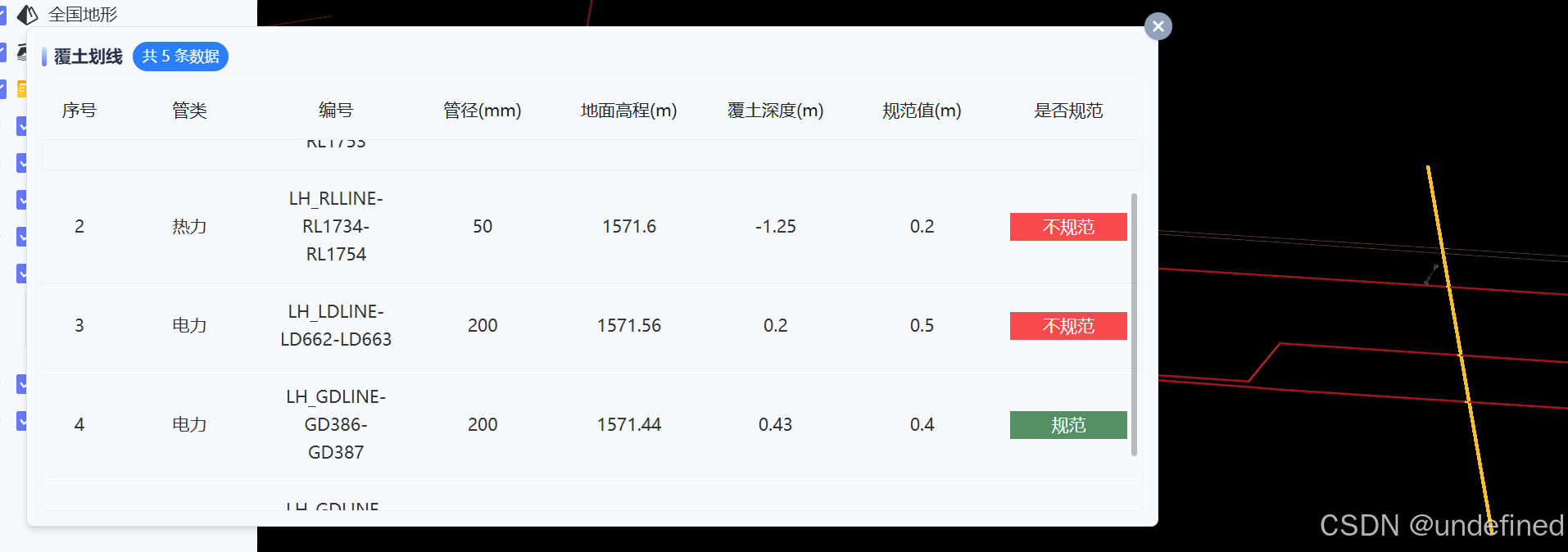

🟦 覆土范围
在划定区域内批量计算所有管线的覆土厚度,标记不满足最小覆土要求的管线,生成区域覆土合规性评估报告。
工程场景:道路改造前覆土合规核查、管线普查质量校验、城市更新项目风险扫描。

➡️ 流向
在三维场景中可视化显示管线内介质的流动方向,支持对排水、给水等有向管网进行流向追踪与异常判断。
工程场景:排水系统倒坡检查、供水管网水力方向核对、管线连接逻辑校验。

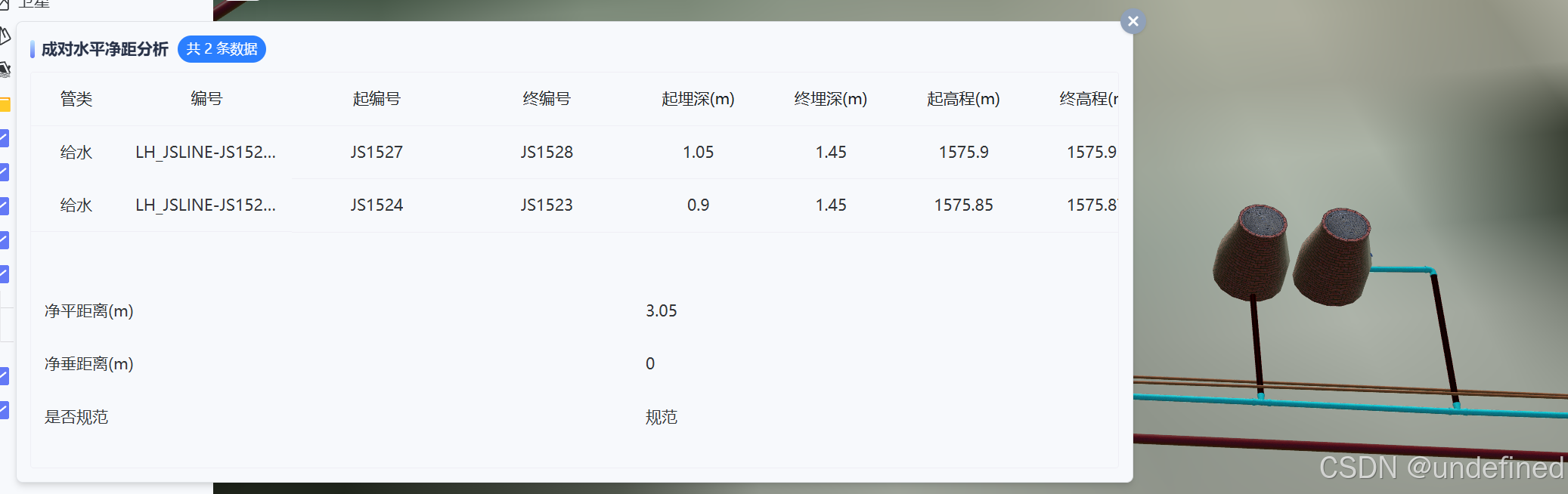

↔️ 成对平距
计算任意两根指定管线之间的水平净距,支持多管线批量对比,快速判断是否满足规范规定的安全间距要求。
工程场景:新建管线与现有管线间距合规审查、施工碰撞风险预判、管廊设计净距校核。

三、分析结果怎么用?
三友地图的分析结果不是孤立的数字,而是与三维场景深度联动的:
- 📌 分析结果 → 三维场景高亮关联管线,空间位置一目了然
- 📋 断面图、覆土报告支持导出,直接用于施工交底和方案汇报
- 🔄 数据更新 → 分析结果同步刷新,无需重新操作
定位 → 分析 → 决策,三步形成完整的管线作业闭环。
四、建模与应用一体化,才是真效率

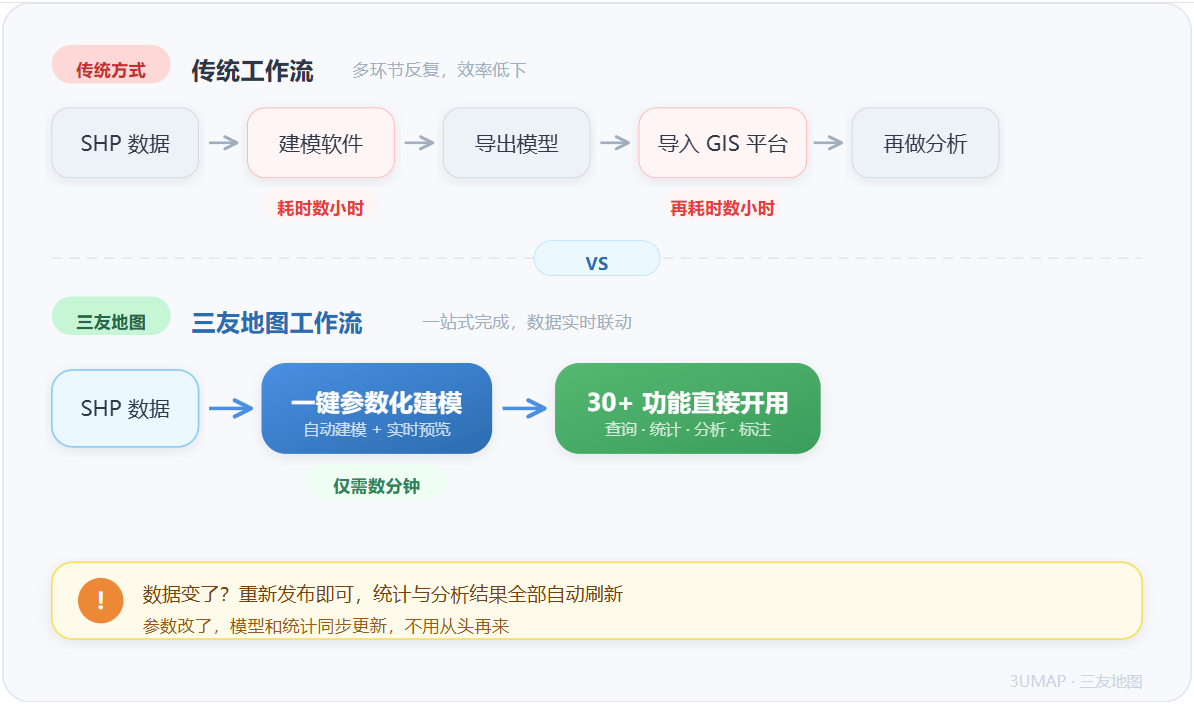

三友地图最大的不同在于:建模和应用不是两个环节,而是同一件事。
参数改了?模型和分析同步更新,不用从头再来。数据变了?重新发布即可,所有查询、统计、分析结果自动刷新。

管线建模不是终点,让数据真正"用起来"才是。
-
💻 桌面版:免注册/免登录/无需联网;非商用0授权免费用;开箱即用,零配置,适合工程师,小型团队快速验证。
-
🔒 独立部署:支持私有化、数据不出本地,完美适配政企平台集成及信创项目,标准接口无缝嵌入项目
👇立即访问官网,下载即用,无需注册 https://3umap.cn
如果这篇文章对你有帮助,欢迎分享给更多同行!
