Inner-IoU: More Effective Intersection over Union Loss with Auxiliary Bounding Box

随着检测器的快速发展，边界框回归（BBR）损失函数也在不断更新和优化。然而，现有的基于IoU的边界框回归仍侧重于通过添加新的损失项来加速收敛，忽略了IoU损失项本身的局限性。尽管从理论上讲，IoU损失能够有效描述边界框回归的状态，但在实际应用中，它无法根据不同的检测器和检测任务进行自我调节，且不具备较强的泛化能力。基于上述原因，我们首先对边界框回归模型进行了分析，并得出结论：区分不同的回归样本并使用不同尺度的辅助边界框来计算损失，可以有效加速边界框回归过程。对于高IoU样本，使用较小的辅助边界框计算损失可以加速收敛；而较大的辅助边界框则适用于低IoU样本。随后，我们提出了Inner-IoU损失，该损失通过辅助边界框来计算IoU损失。针对不同的数据集和检测器，我们引入了一个缩放因子 ratio，以控制用于计算损失的辅助边界框的尺度大小。最后，将Inner-IoU集成到现有的基于IoU的损失函数中进行模拟和对比实验。实验结果表明，应用本文提出的方法能够进一步提升检测性能，验证了Inner-IoU损失的有效性和泛化能力。代码可从 https://github.com/malagoutou/Inner-IoU 获取。

I. 引言

目标检测是计算机视觉中的一项基础任务，包括目标分类与定位。边界框回归损失函数是检测定位分支的重要组成部分，检测器的定位精度在很大程度上取决于边界框回归，这在当前的检测器中发挥着不可替代的作用。在边界框回归（BBR）中，IoU损失能够准确描述预测边界框与真实（GT）框之间的匹配程度，确保模型在训练过程中能够学习到目标的未知位置信息。IoU的定义 $L_{GIoU}=1-IoU+\frac{|C-B\cap B^{gt}|}{|C|}$ 如下：

$IoU=\frac{|B\cap B^{gt}|}{|B\cup B^{gt}|}$ $C$

其中 $B$ 和 $B^{gt}$ 分别表示预测框和真实框。在定义了IoU之后，其相应的损失可以定义如下：

$L_{IoU}=1-IoU$

目前，基于IoU的损失函数已逐渐成为主流并占据主导地位。现有的大多数方法都是基于IoU并进一步添加新的损失项。例如，引入GIoU是为了解决当锚框与真实框重叠面积为0时的梯度消失问题。GIoU损失函数定义如下，其中 $C$ 是覆盖 $B$ 和 $B^{gt}$ 的最小包围框：

$L_{GIoU}=1-IoU+\frac{|C-B\cap B^{gt}|}{|C|}$

与GIoU相比，DIoU损失函数提出在IoU的基础上增加一个新的距离损失项，主要是通过最小化两个边界框中心点之间的归一化距离。这使其能够实现更快的收敛和更好的性能。其表达式如下：

$L_{DIoU}=1-IoU+\frac{\rho^{2}(b,b^{gt})}{c^{2}}$

其中 $b$ 和 $b^{gt}$ 分别为 $B$ 和 $B^{gt}$ 的中心点， $\rho(\cdot)$ 表示欧氏距离, $c$ 是最小包围框的对角线长度。CIoU损失进一步考虑了形状损失，在DIoU损失的基础上增加了形状损失项。其表达式如下：

$L_{CIoU}=1-IoU+\frac{\rho^{2}(b,b^{gt})}{c^{2}}+\alpha v$

其中 $\alpha$ 是一个正的权衡参数：

$\alpha=\frac{v}{(1-IoU)+v}$

其中 $v$ 用于衡量宽高比的一致性：

$v=\frac{4}{\pi^{2}}\left(\arctan\frac{w^{gt}}{h^{gt}}-\arctan\frac{w}{h}\right)^{2}$

$w^{gt}$ 和 $h^{gt}$ 表示目标框的宽度和高度， $w$ 和 $h$ 表示预测框的宽度和高度。当目标框和预测框的宽高比相同时，CIoU将退化为DIoU。

与DIoU相比，EIoU损失直接最小化了目标框和锚框的宽度 $(w,w^{gt})$ 、高度 $(h,h^{gt})$ 以及中心位置 $(b,b^{gt})$ 的归一化差异。EIoU损失函数定义如下：

$L_{EIoU}=1-IoU+\frac{\rho^{2}(b,b^{gt})}{c^{2}}+\frac{\rho^{2}(w,w^{gt})}{(w^{c})^{2}}+\frac{\rho^{2}(h,h^{gt})}{(h^{c})^{2}}$

其中 $w^{c}$ 和 $h^{c}$ 是覆盖目标框和预测框的最小包围框的宽度和高度。

最近提出的SIoU损失在前人研究的基础上，考虑了锚框与真实框之间的夹角对边界框回归的影响，并将角度损失引入到边界框回归损失函数中。其定义如下：

$L_{SIoU}=1-IoU+\frac{(\Delta+\Omega)}{2}$

角度损失表示真实框与锚框中心点连线之间的最小夹角：

$\Lambda=\sin\left(2\sin^{-1}\frac{\min(|x_{c}^{gt}-x_{c}|,|y_{c}^{gt}-y_{c}|)}{\sqrt{(x_{c}^{gt}-x_{c})^{2}+(y_{c}^{gt}-y_{c})^{2}}+\epsilon}\right)$

该项旨在将锚框拉向最近的坐标轴，并根据角度的变化优先考虑向X轴还是Y轴靠拢。当角度值为 45° 时， $\Lambda=1$ ；当中心点在X轴或Y轴上对齐时， $\Lambda=0$ 。在考虑角度成本后，距离损失被重新定义如下：

$\Delta=\frac{1}{2}\sum_{t=w,h}(1-e^{-\gamma\rho_{t}}), \quad \gamma=2-\Lambda$

$\begin{cases}\rho_{x}=\left(\frac{b_{x}-b_{x}^{gt}}{w^{c}}\right)^{2}\\\rho_{y}=\left(\frac{b_{y}-b_{y}^{gt}}{h^{c}}\right)^{2}\end{cases}$

形状损失主要描述真实框与锚框之间的尺寸差异，定义如下：

$\Omega=\frac{1}{2}\sum_{t=\omega,h}(1-e^{\omega_{t}})^{\theta}, \quad \theta=4$

$\begin{cases}\omega_{w}=\frac{|w-w_{gt}|}{\max(w,w_{gt})}\\\omega_{h}=\frac{|h-h_{gt}|}{\max(h,h_{gt})}\end{cases}$

$\theta$ 的值决定了形状成本的重要性。该参数的取值范围为2到6。

尽管上述边界框回归损失函数通过向IoU损失函数添加新的几何约束，能够有效加速收敛并提高检测性能，但它们并未考虑IoU损失本身的合理性，而这在很大程度上决定了检测结果的质量。为了弥补这一缺陷，我们提出了Inner-IoU损失，该损失通过利用辅助边界框来计算损失以加速回归，而无需添加任何新的损失项。

本文的主要贡献如下：

我们分析了边界框回归的过程和规律，并基于边界框回归问题的固有特性，提出在模型训练期间使用较小的辅助边界框来计算损失，从而对高IoU样本的回归产生增益效果，而低IoU样本则产生相反的效果。
我们提出了Inner-IoU损失，该损失利用缩放因子 ratio 来控制并生成不同尺度的辅助边界框以计算损失。将其应用于现有的基于IoU的损失函数中可以获得更快且更有效的回归结果。
我们进行了一系列模拟和对比实验，实验结果表明，我们方法的检测性能和泛化能力均优于现有方法，并在不同像素大小的数据集上达到了最先进的水平。

II.相关工作

A. 目标检测

对于目标检测，根据是否生成锚框，可以将其分为基于锚框（anchor-based）和无锚框（anchor-free）的检测算法。基于锚框的算法包括 Faster R-CNN、YOLO (You Only Look Once) 系列、SSD (Single Shot MultiBox Detector) 和 RetinaNet；无锚框的检测算法包括 CornerNet、CenterNet和 FCOS (Fully Convolutional One Stage Object Detection)。在这些目标检测算法中，边界框回归损失函数起着至关重要的作用，它使检测器能够准确地定位目标，并提高了检测算法的检测精度。

B. 边界框回归损失

最初，有人提出将 $l_n$ 范数损失作为边界框回归损失，但它对边界框尺度的变化非常敏感。随后，为了弥补这一不足，有人提出用 IoU 损失来替代 $l_n$ 范数损失；与 $l_n$ 范数损失相比，IoU 损失的预测框回归结果更加准确。然而，IoU 损失无法解决非重叠样本的梯度消失问题，而 GIoU 损失通过引入最小包围框弥补了这一缺陷。DIoU 损失增加了距离约束，将预测框与 GT 框中心点之间的归一化距离作为新的损失项加入到 IoU 损失中，从而提高了收敛速度和定位精度。CIoU 损失进一步考虑了形状相似性对边界框回归的影响，并在 DIoU 损失的基础上增加了形状损失项。EIoU 损失使用焦点损失（focal loss）来解决训练过程中的样本不平衡问题，并重新定义了形状损失，进一步提升了检测效果。最新的 SIoU损失将预测框与 GT 框之间的夹角作为新的约束项加入到边界框回归损失中，实现了最快的收敛结果。与上述算法相比，我们提出的 Inner-IoU 损失能够进一步提高收敛速度。

III.方法

A. 边界框回归模式分析

IoU损失函数在计算机视觉任务中具有广泛的应用。在边界框回归的过程中，计算回归损失不仅可以评估回归状态，还可以进行梯度传播以加速收敛。在此，我们讨论了回归过程中IoU变化与边界框尺寸之间的关系，分析了边界框回归问题的固有特征，并阐明了本文所提方法的合理性。

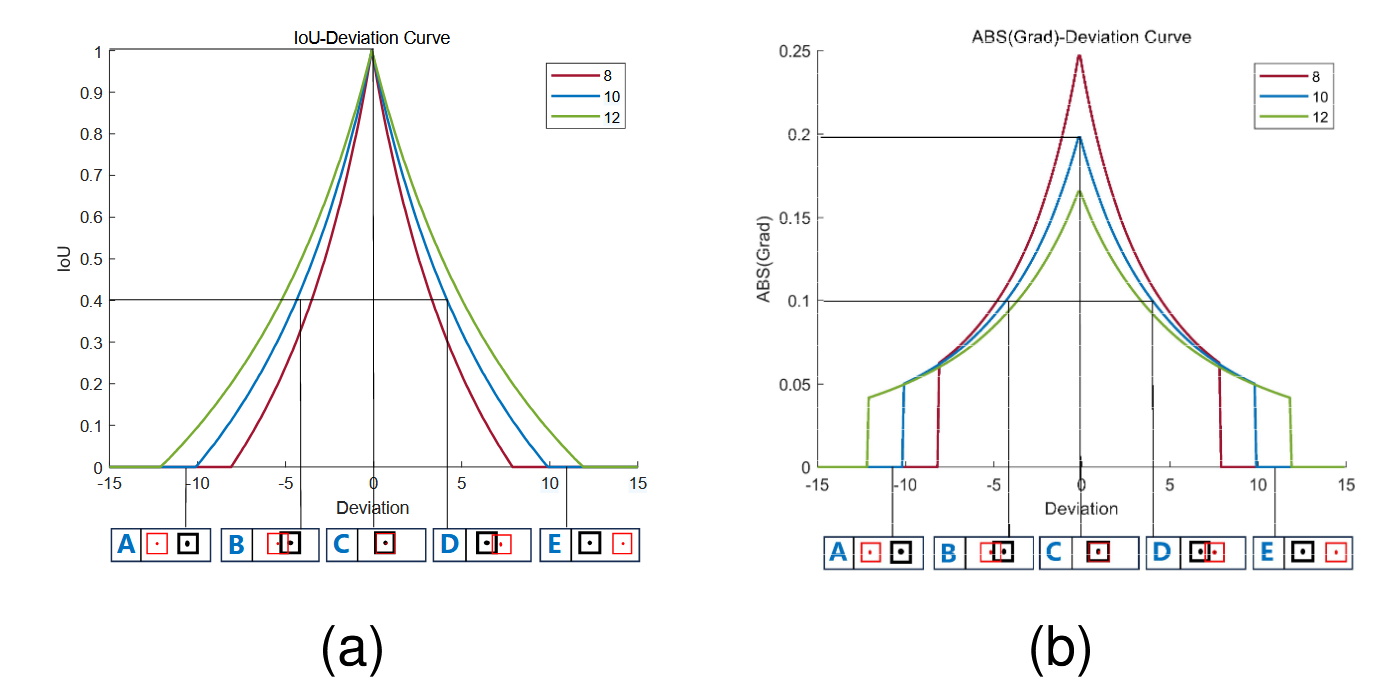

如图3所示，图3a展示了IoU-偏差（IoU Deviation）曲线，其横轴和纵轴分别代表偏差和IoU值。三条不同颜色的曲线对应不同尺度边界框的IoU变化曲线。A、B、C、D和E对应锚框（anchors）与真实框（GT框）的5种不同位置关系，其中红色边界框表示长宽均为10的锚框，相应的GT框由黑色边界框表示。

图3b展示了ABS(Grad)-偏差曲线。与图3a不同，图3b中的纵轴代表IoU梯度的绝对值 。我们假设实际边界框的大小为10，并使用大小为8和12的边界框作为辅助边界框。在图3中，A和E对应低IoU样本的回归状态，而B和D对应高IoU样本的回归状态 。

从图3中可以得出以下结论：

由于辅助边界框与实际边界框之间的尺度差异，回归过程中IoU值的变化趋势与实际边界框的IoU值变化趋势保持一致，这能够反映实际边界框回归结果的质量。
对于高IoU样本，较小尺度辅助边界框的IoU梯度绝对值大于实际边界框的IoU梯度绝对值。
对于低IoU样本，较大尺度辅助边界框的IoU梯度绝对值大于实际边界框的IoU梯度绝对值。

基于上述分析，使用较小尺度的辅助边界框来计算IoU损失将有助于高IoU样本的回归并实现加速收敛。相反，使用较大尺度的辅助边界框来计算IoU损失可以加速低IoU样本的回归过程。

B. Inner-IoU Loss (Inner-IoU 损失)

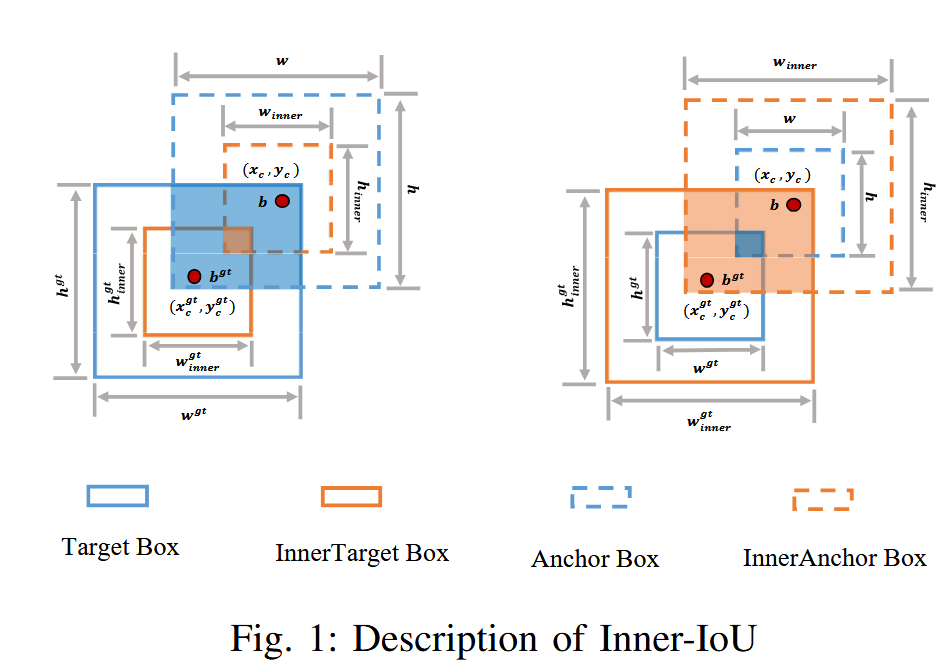

为了弥补现有的 IoU 损失在不同检测任务中泛化能力弱和收敛速度慢的缺陷，我们提出利用辅助边界框来计算损失，从而加速边界框回归过程。在 Inner-IoU 中，我们引入了缩放因子 ratio，它可以控制辅助边界框的尺度大小。通过针对不同的数据集和检测器使用不同尺度的辅助边界框，可以克服现有方法泛化能力弱的局限性。如图1所示，真实框（GT 框）和锚框分别表示为 $B^{gt}$ 和 $B$ 。GT 框和内部 GT 框的中心点用 $(x_c^{gt}, y_c^{gt})$ 表示，而 $(x_c, y_c)$ 表示锚框和内部锚框的中心点。GT 框的宽度和高度分别表示为 $w^{gt}$ 和 $h^{gt}$ ，而锚框的宽度和高度分别表示为 $w$ 和 $h$ 。变量 “ratio” 对应缩放因子，其取值范围通常在 [0.5, 1.5] 之间。

$b_l^{gt} = x_c^{gt} - \frac{w^{gt} \ast \text{ratio}}{2}, \quad b_r^{gt} = x_c^{gt} + \frac{w^{gt} \ast \text{ratio}}{2}$

$b_t^{gt} = y_c^{gt} - \frac{h^{gt} \ast \text{ratio}}{2}, \quad b_b^{gt} = y_c^{gt} + \frac{h^{gt} \ast \text{ratio}}{2}$

$b_l = x_c - \frac{w \ast \text{ratio}}{2}, \quad b_r = x_c + \frac{w \ast \text{ratio}}{2}$

$b_t = y_c - \frac{h \ast \text{ratio}}{2}, \quad b_b = y_c + \frac{h \ast \text{ratio}}{2}$

$\text{inter} = (\min(b_r^{gt}, b_r) - \max(b_l^{gt}, b_l)) \ast (\min(b_b^{gt}, b_b) - \max(b_t^{gt}, b_t))$

$\text{union} = (w^{gt} \ast h^{gt}) \ast (\text{ratio})^2 + (w \ast h) \ast (\text{ratio})^2 - \text{inter}$

$IoU^{inner} = \frac{\text{inter}}{\text{union}}$

Inner-IoU 损失继承了 IoU 损失的部分特性，同时也有其自身的特点。与 IoU 损失一样，Inner-IoU 损失的取值范围为 [0, 1] 。由于辅助边界框与实际边界框之间仅存在尺度上的差异，因此损失函数的计算方法是相同的，且 Inner-IoU 偏差曲线与 IoU 偏差曲线相似。与 IoU 损失相比，当 ratio 小于 1 且辅助边界框尺寸小于实际边界框时，其有效回归范围小于 IoU 损失，但其梯度的绝对值大于从 IoU 损失中获得的梯度，这可以加速高 IoU 样本的收敛。相反，当 ratio 大于 1 时，较大尺度的辅助边界框扩大了有效的回归范围，并增强了低 IoU 样本的回归效果。将 Inner-IoU 损失应用到现有的基于 IoU 的边界框回归损失函数中， $L_{Inner-IoU}$ 、 $L_{Inner-GIoU}$ 、 $L_{Inner-DIoU}$ 、 $L_{Inner-CIoU}$ 、 $L_{Inner-EIoU}$ 和 $L_{Inner-SIoU}$ 分别如下：

$L_{Inner-IoU} = 1 - IoU^{inner}$

$L_{Inner-GIoU} = L_{GIoU} + IoU - IoU^{inner}$

$L_{Inner-DIoU} = L_{DIoU} + IoU - IoU^{inner}$

$L_{Inner-CIoU} = L_{CIoU} + IoU - IoU^{inner}$

$L_{Inner-EIoU} = L_{EIoU} + IoU - IoU^{inner}$

$L_{Inner-SIoU} = L_{SIoU} + IoU - IoU^{inner}$

IV.实验

A. 模拟实验

正如图5所示，本文通过模拟实验分析了两种不同场景下的边界框回归过程。在图5a和图5b中，设置了七个不同的绿色边界框作为目标框，目标框的中心点设为(100,100)，宽高比分别为1:4、1:3、1:2、1:1、2:1、3:1和4:1 。在图5a中，锚框被随机分配了2000个点，其位置分布以(100,100)为中心，半径为3 。对于每个点的尺度，锚框的面积分别设置为0.5、0.67、0.75、1、1.33、1.5和2 。对于给定的点和尺度，采用了7种宽高比，即遵循与目标框相同的设置（即1:4、1:3、1:2、1:1、2:1、3:1和4:1）。图5b与图5a在锚框分布上有所不同，其位置分布以(100,100)为中心，半径为6到9 。其尺寸和宽高比与图5a相同。总体而言，在每次实验中，每个目标框都需要拟合2000 × 7 × 7个锚框。综上所述，总共有7 × 7 × 7 × 2000 = 686000种组合情况。模拟实验的结果如图7所示，其中图7a代表高IoU回归样本场景下的收敛结果。为了加速高IoU样本的回归，缩放因子ratio被设置为0.8 。低IoU回归样本场景下的收敛结果如图7b所示，此时ratio设置为1.2 。可以看出，图中用虚线表示的我们方法的收敛速度优于现有方法。

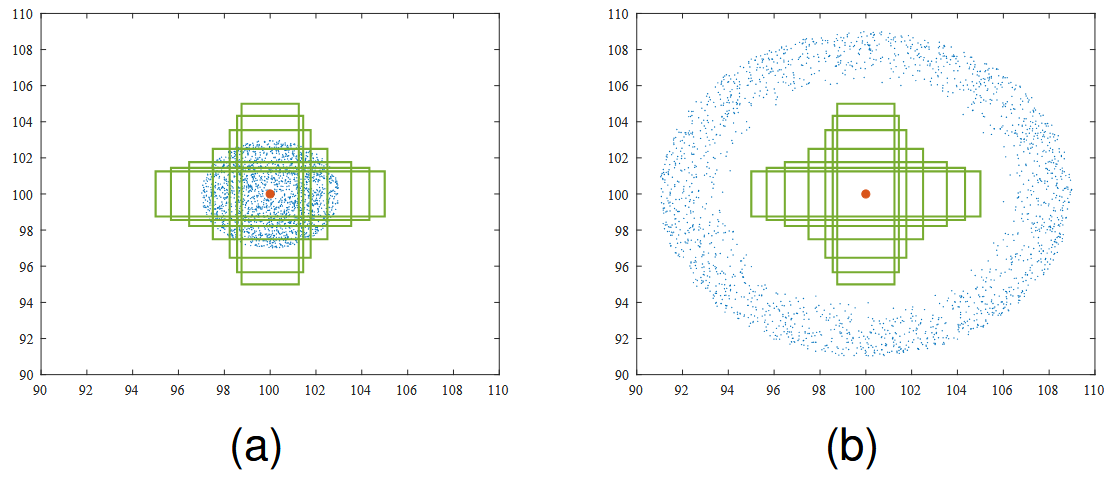

图 5：蓝色点表示锚框，绿色边界框表示不同尺寸的目标框 (a) 高 IoU 回归样本 (b) 低 IoU 回归样本

B. 对比实验

YOLOv7在PASCAL VOC上的实验

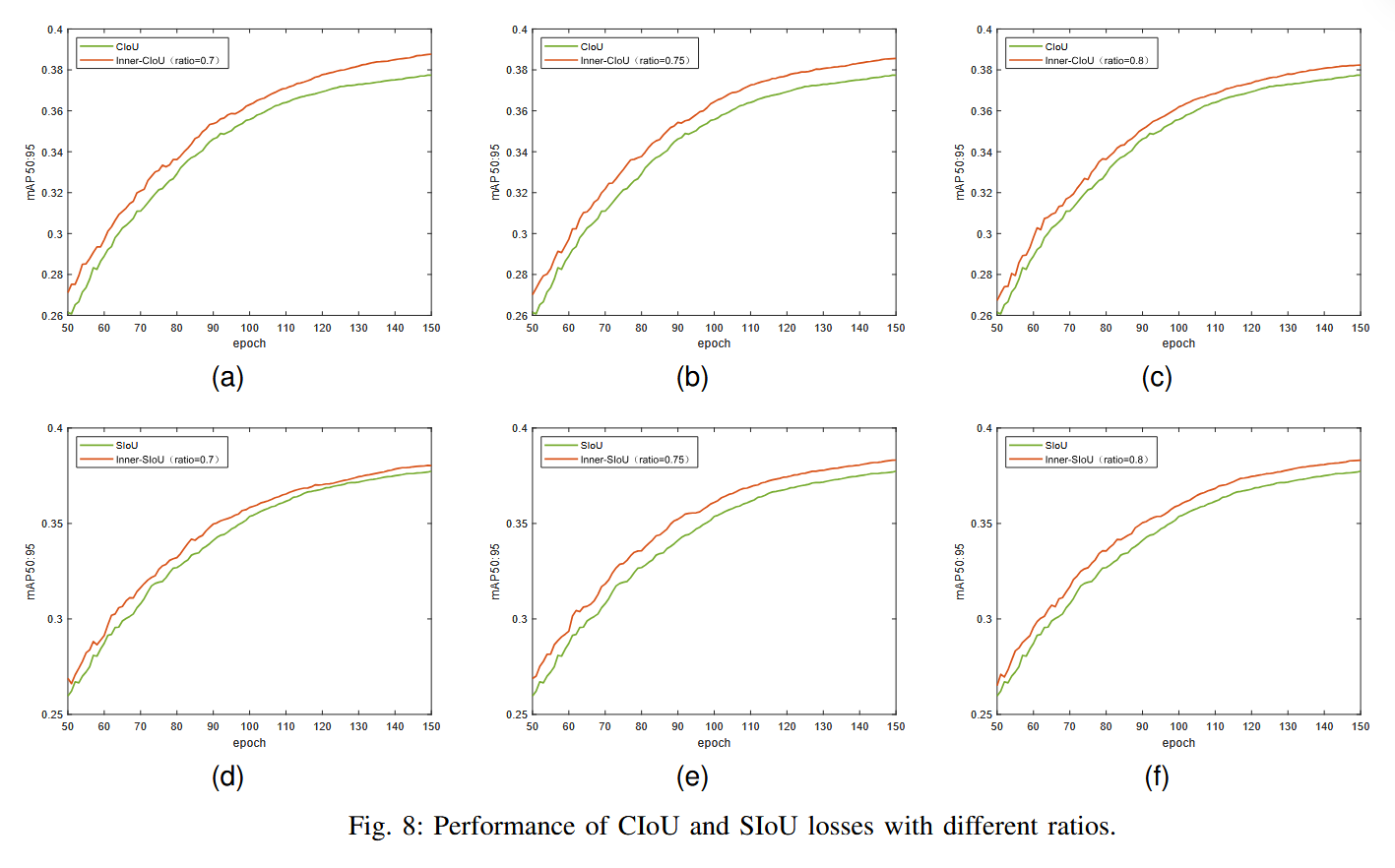

本实验对比了CIoU 方法和SIoU 方法，采用YOLOv7-tiny 作为检测器，以VOC2007 trainval和VOC2012 trainval作为训练集，并以VOC2007 test作为测试集。该训练集由16551张图像组成，而测试集由4952张包含20个类别的图像组成。我们在训练集上训练了150个epoch，以证明本方法的优越性。我们对所提方法与原始方法的训练过程进行了可视化，如图8所示。图8a、图8b和图8c分别展示了CIoU和Inner-CIoU在对应比值（ratio）分别为0.7、0.75和0.8时的训练过程曲线。图8d、图8e和图8f则是SIoU和Inner-SIoU在比值分别为0.7、0.75和0.8时的训练过程曲线。在图8中，橙色曲线代表本文提出的方法，而现有方法则由绿色曲线表示。可以清晰地看到，在50到150个epoch的训练过程中，本文提出的方法性能优于现有方法。

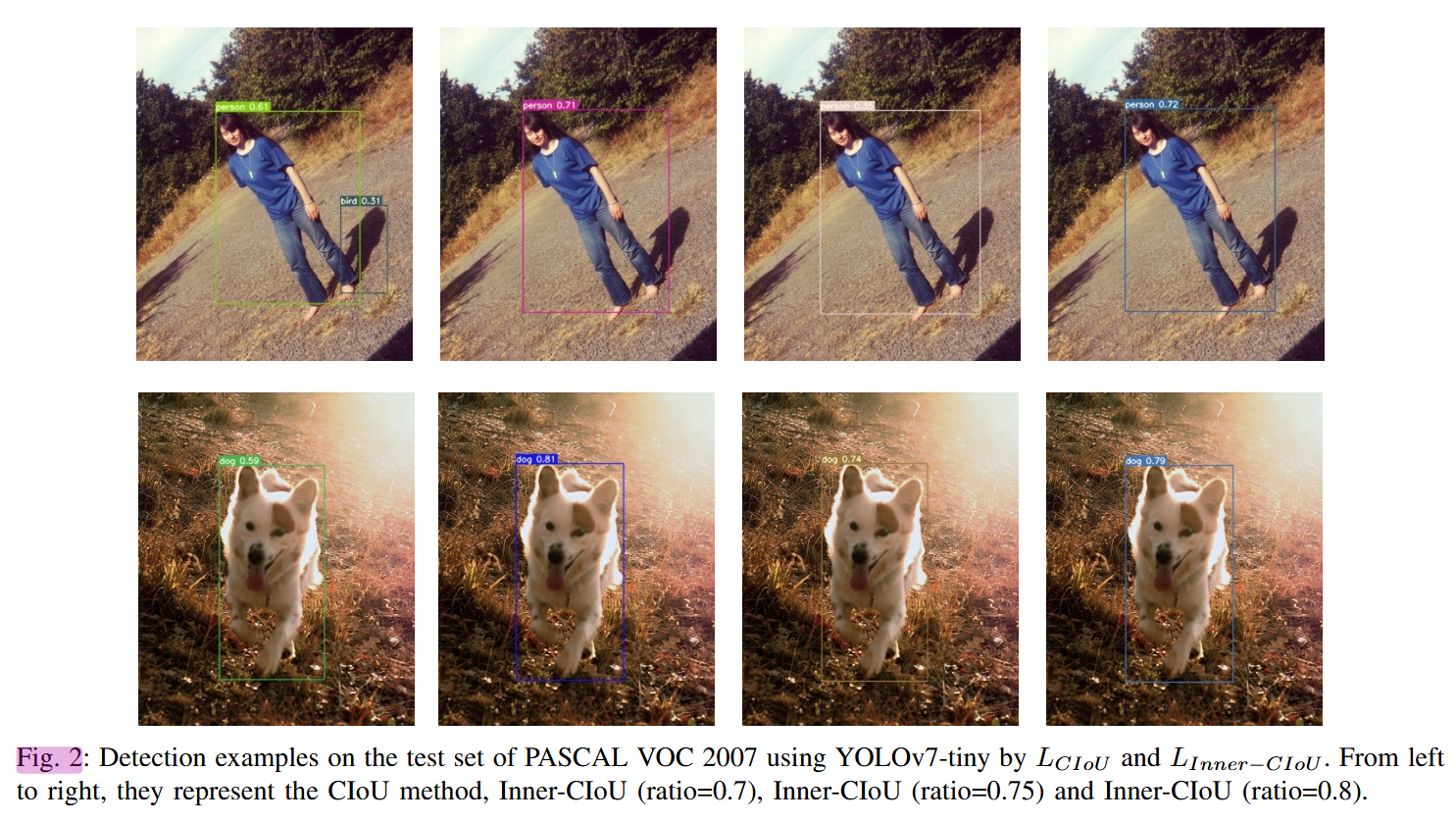

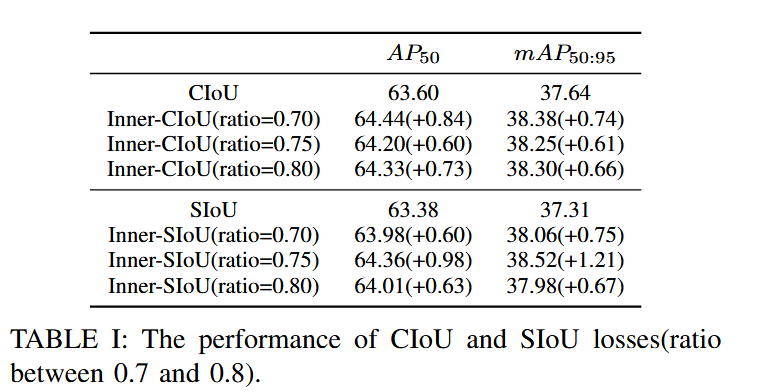

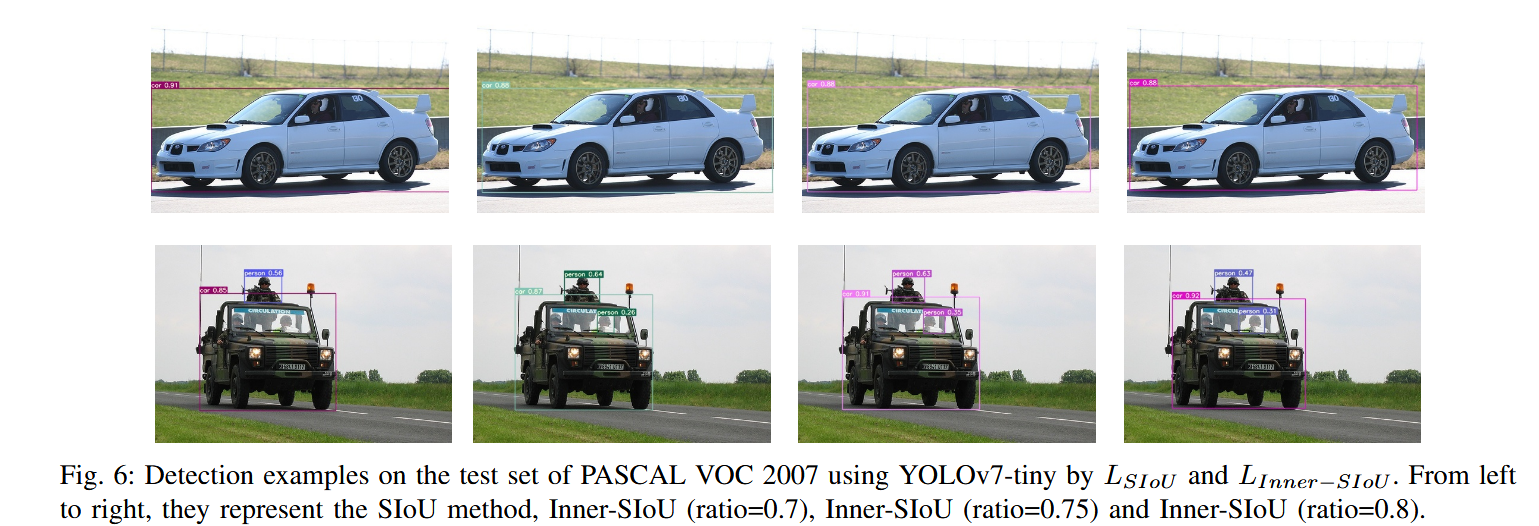

在测试集上进行的对比实验结果如表I（TABLE I）所示。可以看出，应用本文方法后检测效果得到了提升，在 AP50 和 mAP50:95 上实现了超过0.5%的增长。图2和图6展示了检测样本的对比。从图中可以看出，与现有方法相比，所提方法定位更准确，且误检和漏检更少。

YOLOv5在AI-TOD上的实验

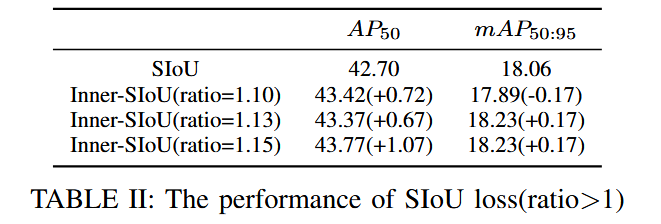

为了验证所提方法的泛化能力，我们使用YOLOv5s检测器在AI-TOD数据集上进行了对比实验，并选择SIoU作为对比方法。AI-TOD数据集包含28036张航拍图像、8类目标和700621个目标实例，其中14018张图像作为训练集，其余14018张图像作为测试集。与现有的目标检测任务数据集相比，AI-TOD中目标的平均大小仅为12.8像素，远小于其他数据集。实验结果如表II（TABLE II）所示。

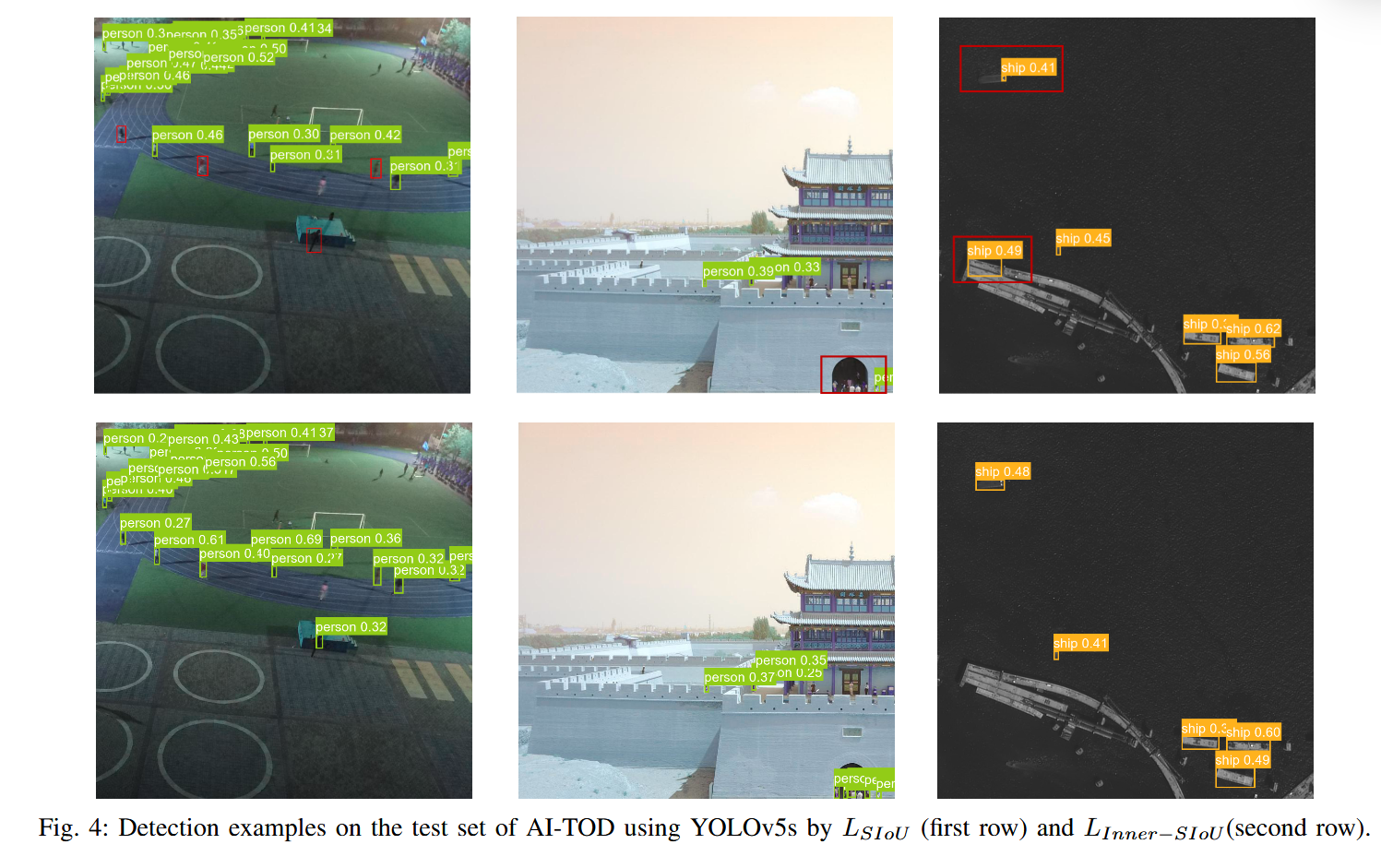

在对比实验1中，通过将 ratio 值设定在 0.7 到 0.8 之间（即小于 1），生成了小于实际边界框的辅助边框。实验结果表明，该方法能够对高 IoU 样本产生增益。在实验2中，当 ratio 值大于 1 时，通过生成更大的辅助边界框，达到了加速低 IoU 样本收敛的效果。此外，图4展示了测试集上检测结果的对比，通过对比可以明显看出该方法的优越性。

V. 结论

在本文中，我们分析了边界框回归过程，并指出了 IoU 损失的局限性，即它对于不同的检测任务不具备较强的泛化能力。基于边界框回归问题的固有特性，我们提出了 Inner-IoU 损失，这是一种基于辅助边界框的边界框回归损失。它通过缩放因子 ratio 来控制辅助边界框的生成，以此计算损失并加速收敛。它可以被集成到现有的基于 IoU 的损失函数中。通过一系列模拟和消融实验，证实了所提方法优于现有方法。需要注意的是，本文提出的方法不仅适用于一般的检测任务，在针对极小目标的检测任务中也表现优异，该方法的泛化能力已得到证实。
