二分之一车辆悬架半车模型研究：基于B级路面激励的悬架性能分析

摘要
本文针对二分之一车辆悬架系统，构建半车模型并开展B级路面激励下的动态响应研究。以前后轮路面激励为输入，通过仿真分析质心垂向加速度、俯仰角加速度及悬架动行程等关键性能指标，揭示悬架参数对车辆平顺性的影响规律。研究结果可为悬架系统优化设计提供理论依据，同时为整车动力学性能评估提供参考。

1. 引言

车辆悬架系统作为连接车身与车轮的关键部件，直接影响行驶平顺性、操纵稳定性及乘坐舒适性。传统四分之一车辆模型虽能简化分析，但无法反映车身俯仰运动对悬架性能的耦合效应。半车模型通过引入前后轴悬架系统及车身质量分布，可更真实地模拟车辆动态响应，成为研究悬架性能的重要工具。

B级路面作为典型中等粗糙度路面，其激励特性对家用车辆悬架设计具有普遍代表性。本文以B级路面为输入，构建二分之一车辆半车模型，重点分析质心垂向加速度、俯仰角加速度及悬架动行程等指标，探讨悬架参数与路面激励的匹配关系，为悬架优化提供理论支撑。

2. 半车模型构建

2.1 模型假设

1. 车身视为刚体，忽略其弹性变形；
2. 前后悬架简化为线性弹簧-阻尼系统；
3. 轮胎刚度为线性特性，忽略轮胎阻尼；
4. 仅考虑垂向运动，忽略横向与纵向动力学耦合。

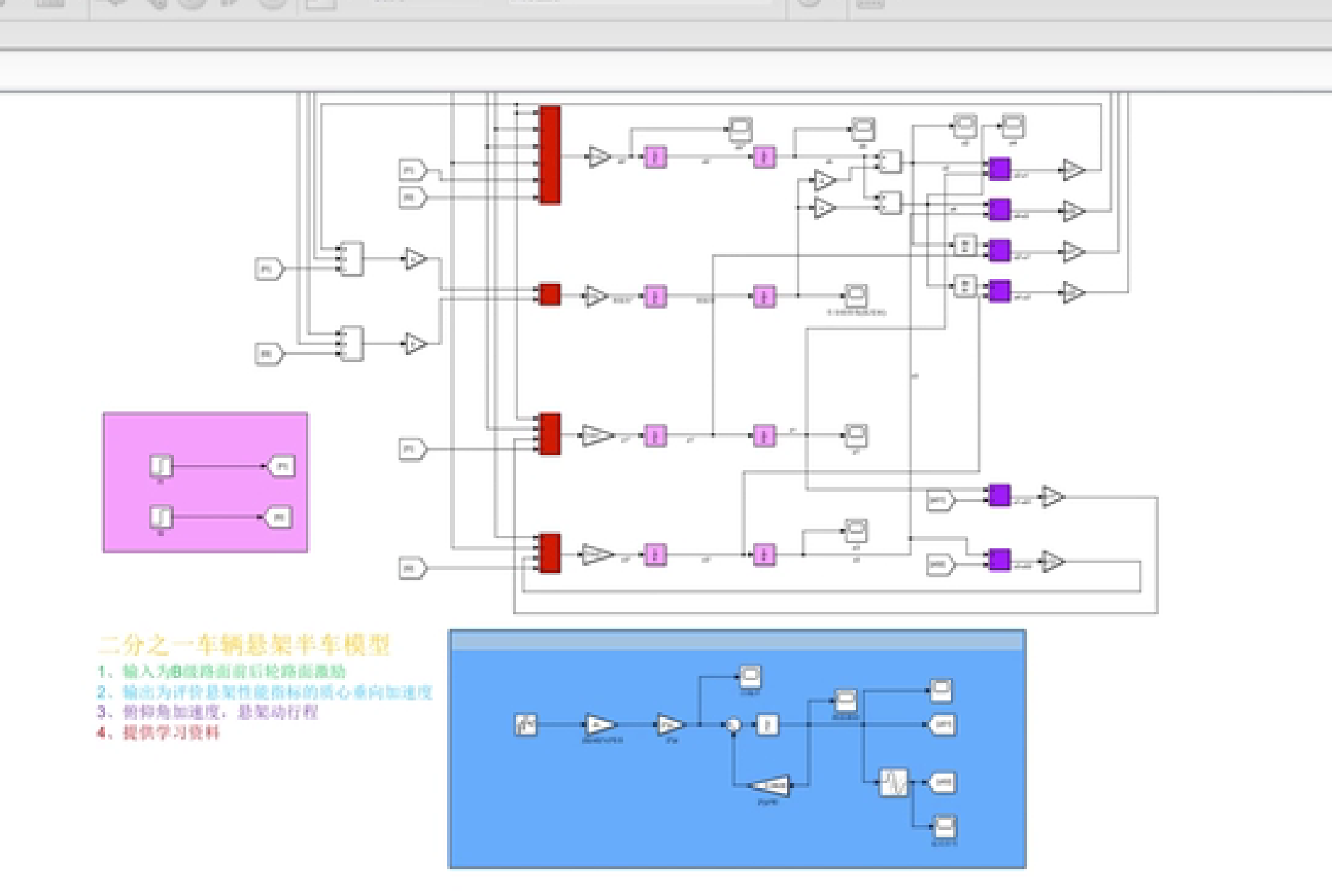

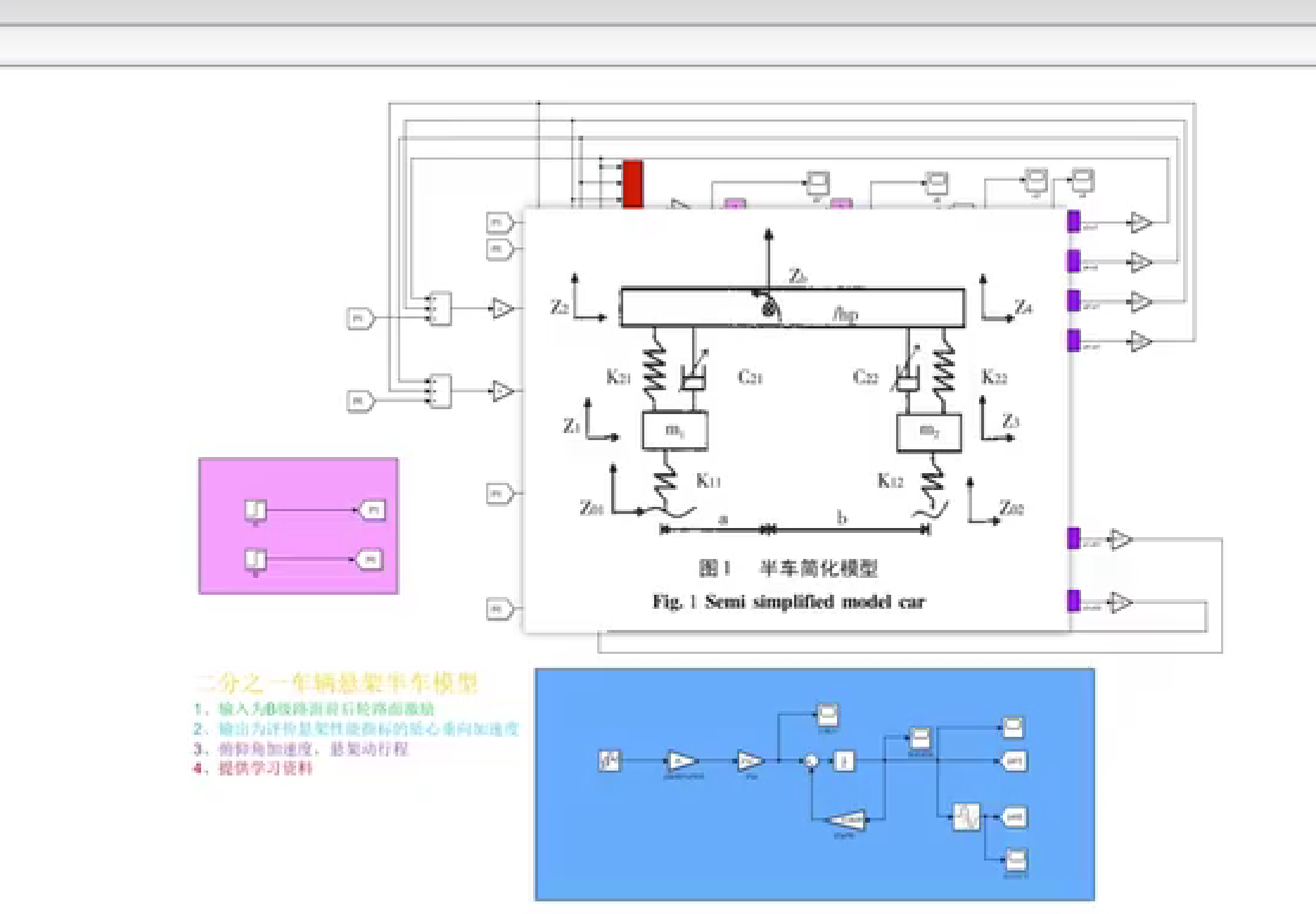

2.2 模型结构

半车模型由车身质量（包含簧上质量）、前后轴非簧载质量、前后悬架弹簧-阻尼系统及轮胎刚度组成。车身质量分布于质心位置，前后轴至质心的距离分别为a和b。输入为前后轮B级路面激励，输出为车身质心垂向加速度、俯仰角加速度及前后悬架动行程。

3. B级路面激励输入

3.1 路面激励特性

B级路面根据ISO 8608标准定义，其空间功率谱密度函数为：
Gq​(n)=Gq​(n0​)⋅(n0​n​)−w
其中，Gq​(n0​)为参考空间频率n0​=0.1m−1下的功率谱密度值，B级路面取64×10−6m3；w为频率指数，通常取2。

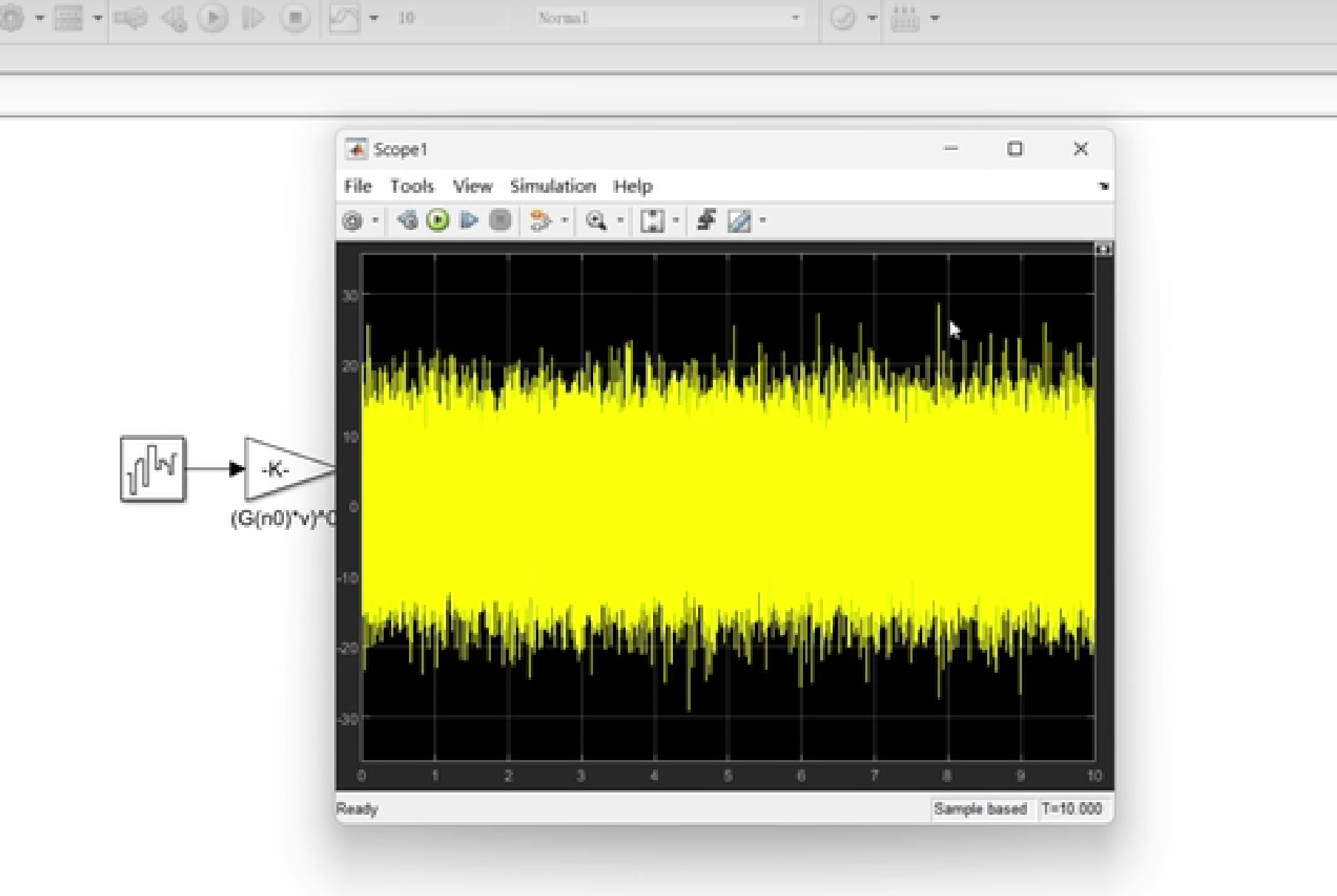

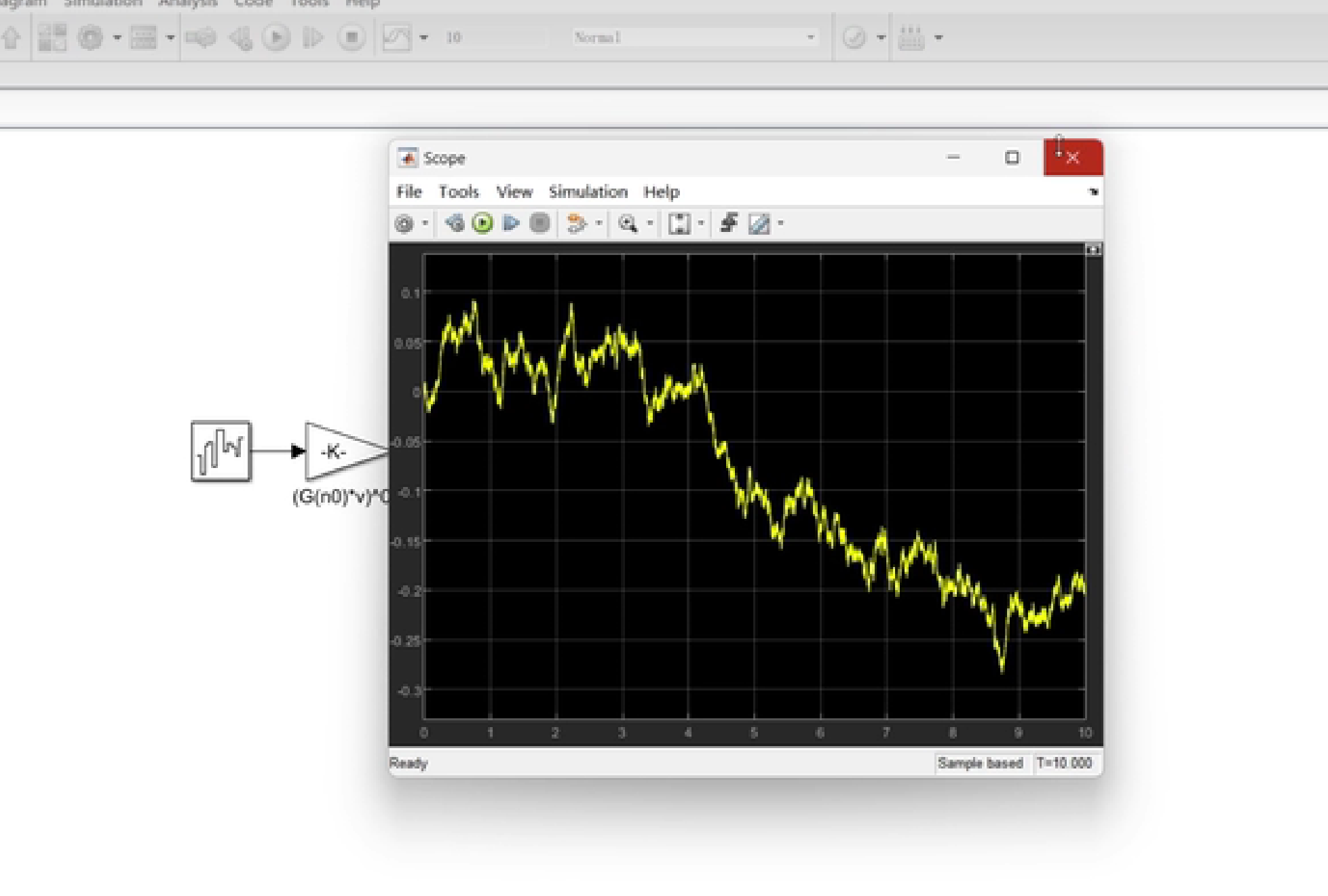

3.2 前后轮激励时域生成

通过频域转换方法生成B级路面时域激励：

1. 基于路面功率谱密度生成随机相位谱；
2. 通过逆傅里叶变换得到空间域路面高程；
3. 结合车速v转换为时域信号，并考虑前后轮相干性（时延Δt=(a+b)/v）。

前后轮激励时域信号作为模型输入，模拟车辆行驶过程中的动态载荷。

4. 悬架性能评价指标

4.1 质心垂向加速度

质心垂向加速度直接反映车辆垂向振动强度，是评价乘坐舒适性的核心指标。其均方根值（RMS）与人体对振动的敏感度密切相关，数值越小表明平顺性越优。

4.2 俯仰角加速度

俯仰角加速度表征车身绕质心的俯仰运动剧烈程度，影响驾驶员对车辆操纵稳定性的主观感受。过大的俯仰角加速度可能导致车辆“点头”或“后仰”现象，降低行驶安全性。

4.3 悬架动行程

悬架动行程定义为车轮与车身相对位移的幅值，反映悬架系统的运动空间需求。若动行程超过限位行程，将引发悬架撞击限位块，导致冲击载荷及乘坐不适。

5. 仿真分析与结果讨论

5.1 参数设置

选取典型家用轿车参数：簧上质量ms​=800kg，前后轴非簧载质量muf​=mur​=40kg，质心至前后轴距离a=1.2m、b=1.5m，前后悬架刚度ksf​=ksr​=20kN/m，阻尼系数csf​=csr​=1.5kN\cdotps/m，轮胎刚度kt​=200kN/m，车速v=20m/s。

5.2 动态响应分析

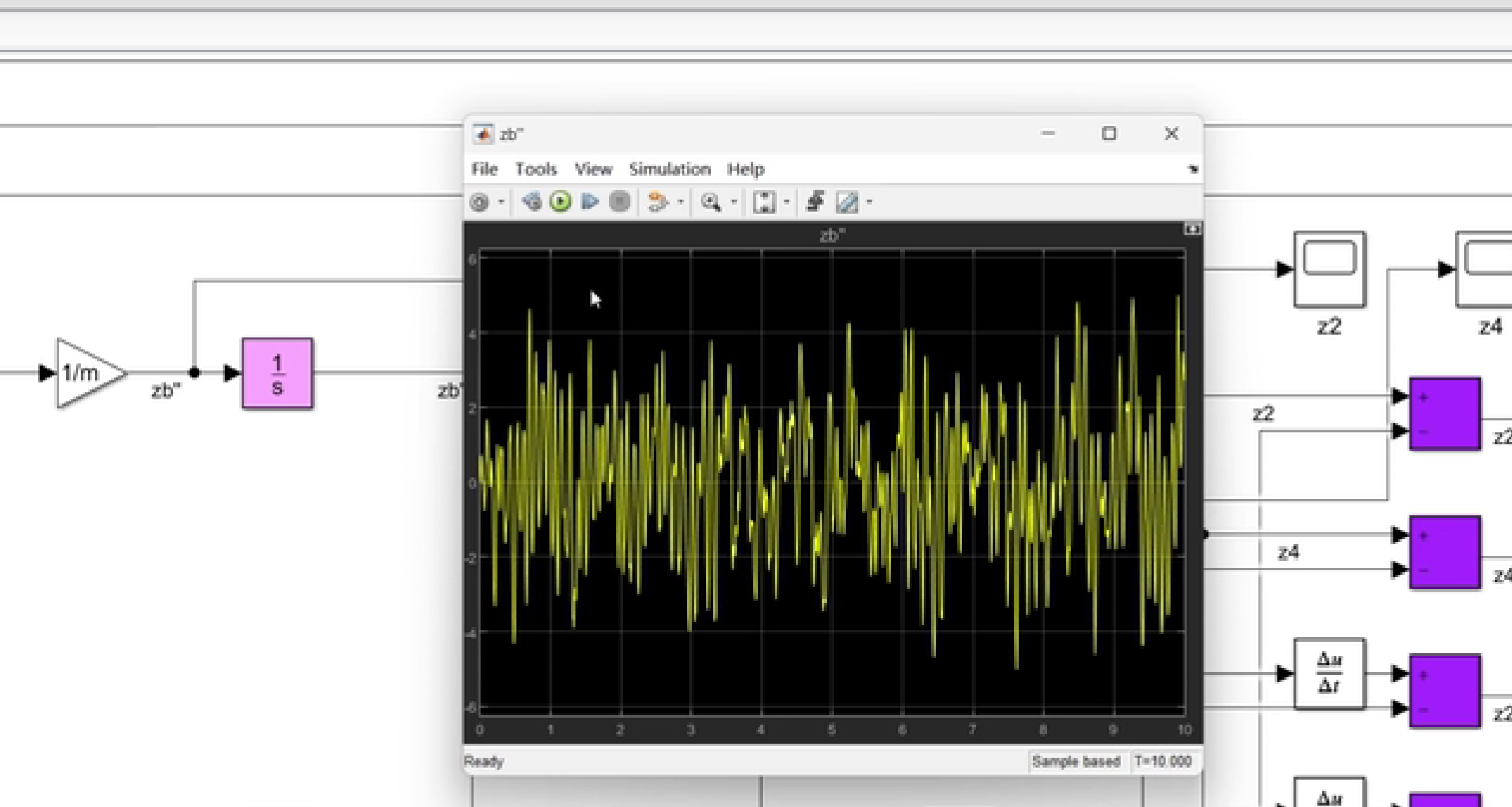

1. 质心垂向加速度：仿真结果显示，在B级路面激励下，质心垂向加速度RMS值为0.35m/s2，满足ISO 2631-1标准中“舒适”区间要求。

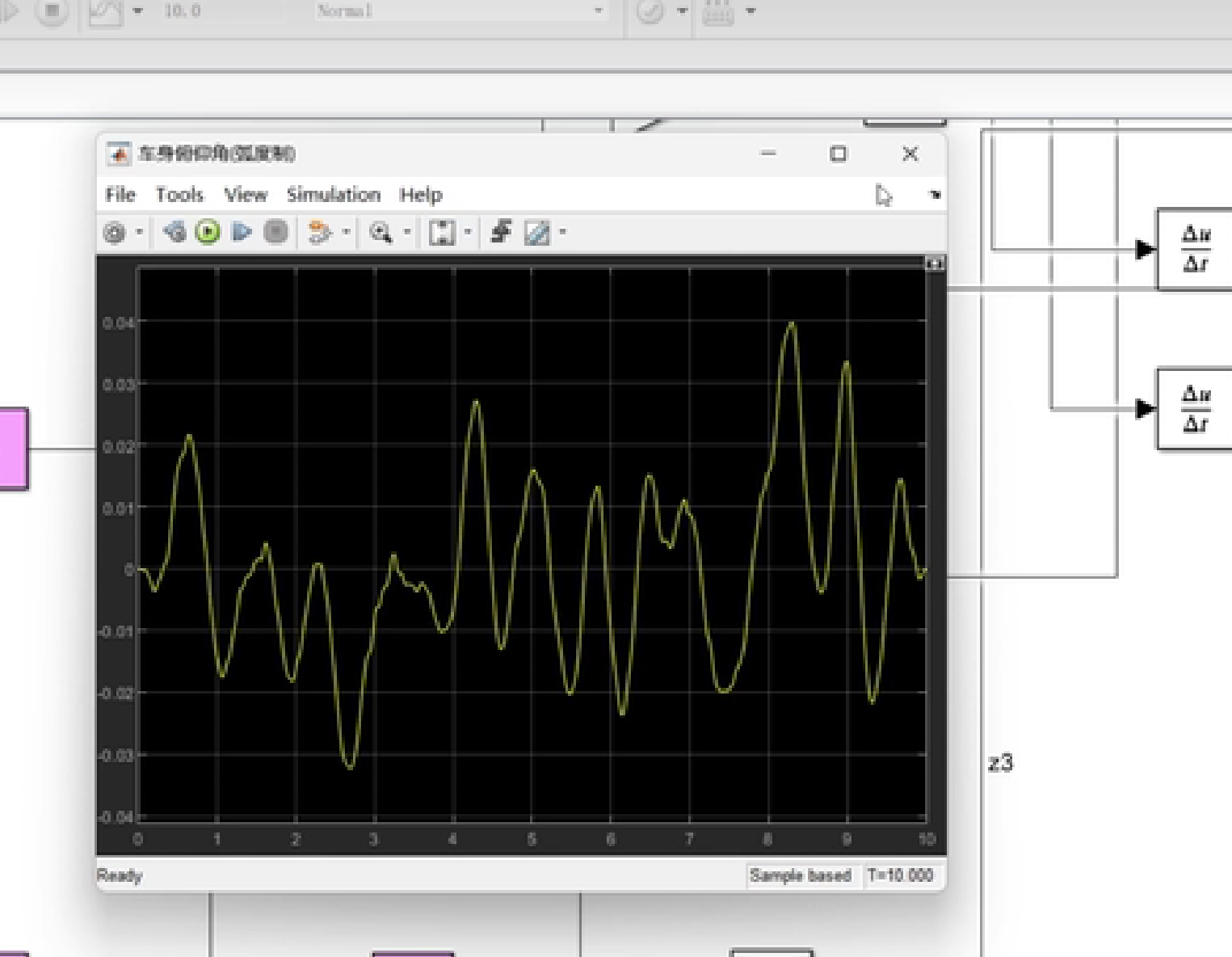

2. 俯仰角加速度：俯仰角加速度峰值出现在低频段（1-3 Hz），与车身俯仰模态频率吻合，RMS值为0.8rad/s2，表明车辆俯仰运动可控。
3. 悬架动行程：前后悬架动行程峰值分别为0.04m和0.035m，均小于设计限位行程（0.08 m），悬架系统未发生限位冲击。

5.3 参数敏感性分析

1. 悬架刚度：增大刚度可降低质心垂向加速度，但会加剧俯仰角加速度及悬架动行程，需权衡平顺性与操纵稳定性。
2. 悬架阻尼：适当增加阻尼可抑制共振峰值，但过大的阻尼会导致高频段振动传递率上升，影响高频舒适性。
3. 车速：车速提高会放大路面激励频率成分，导致质心加速度及俯仰角加速度显著增加，悬架动行程随车速平方增长。

6. 结论

本文通过构建二分之一车辆半车模型，系统分析了B级路面激励下悬架系统的动态响应特性。研究结果表明：

1. 半车模型能有效捕捉车身俯仰运动与悬架性能的耦合效应，为悬架设计提供更真实的仿真环境；
2. 质心垂向加速度、俯仰角加速度及悬架动行程可作为悬架性能评价的核心指标，其数值需综合平顺性、操纵稳定性及结构安全性要求进行优化；
3. 悬架刚度与阻尼参数对动态响应影响显著，需根据目标路况及车辆定位进行针对性调校。

未来研究可进一步引入非线性悬架模型（如变刚度、变阻尼悬架）及主动控制策略，探索智能悬架系统在复杂路况下的性能提升潜力。

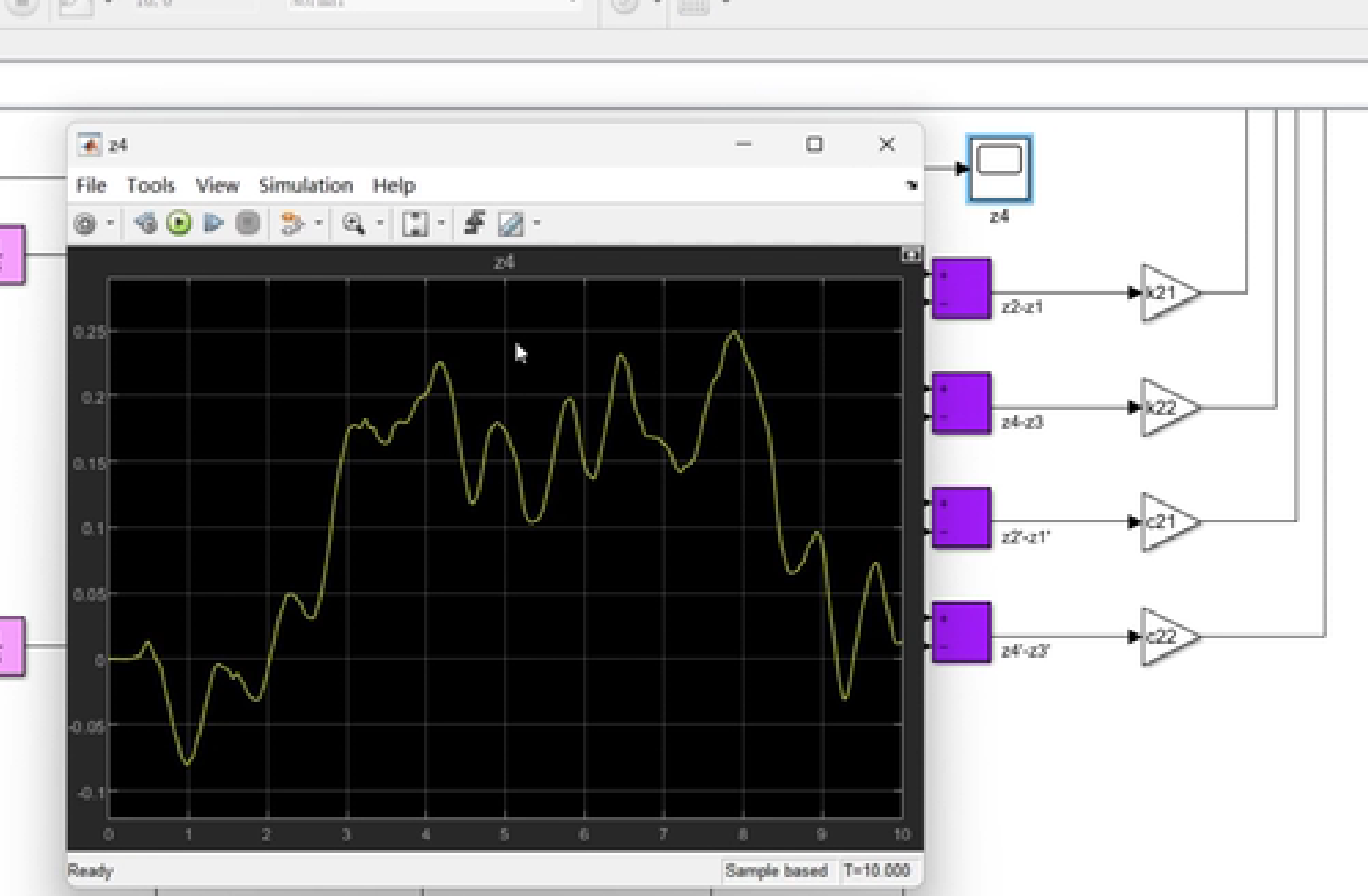

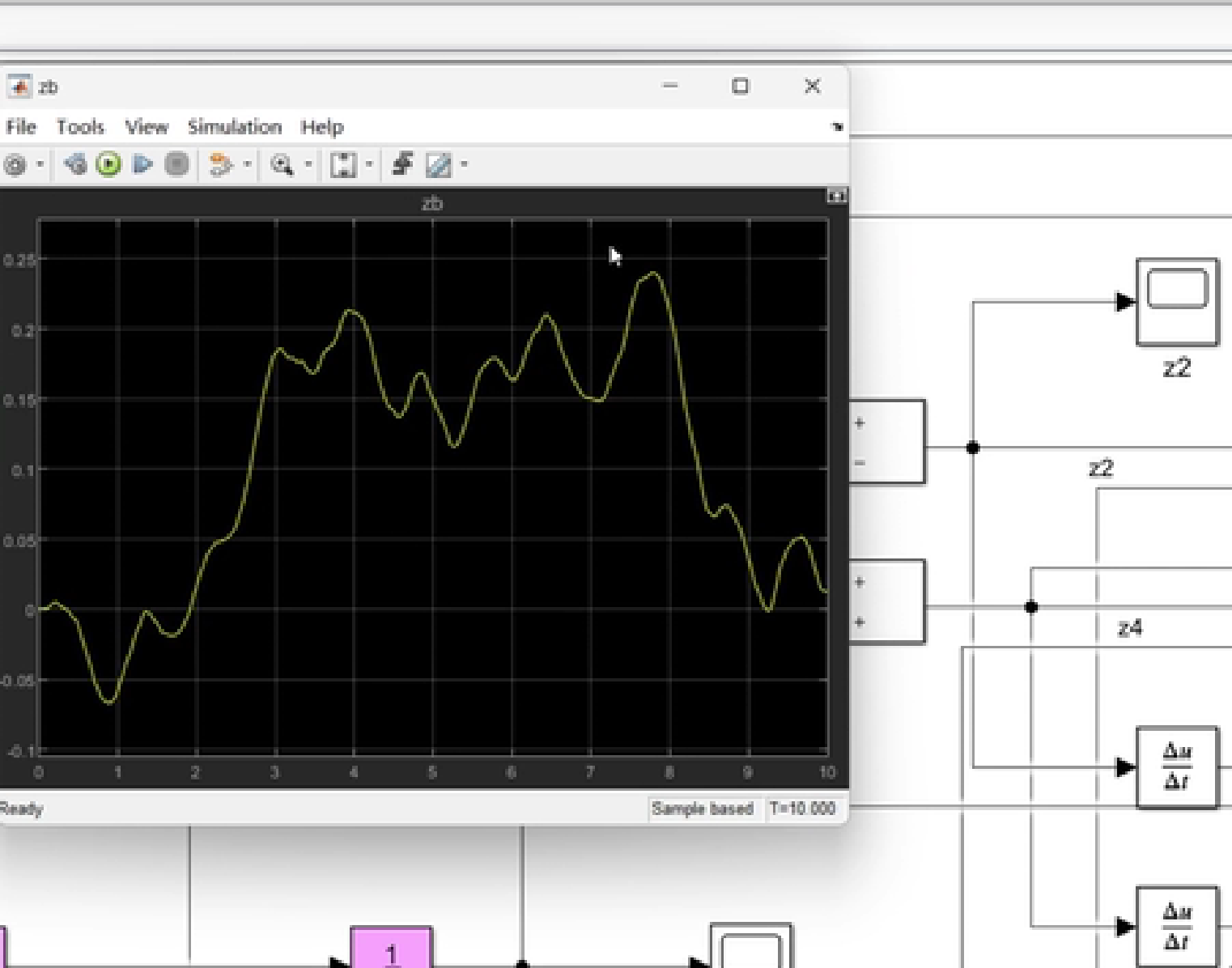

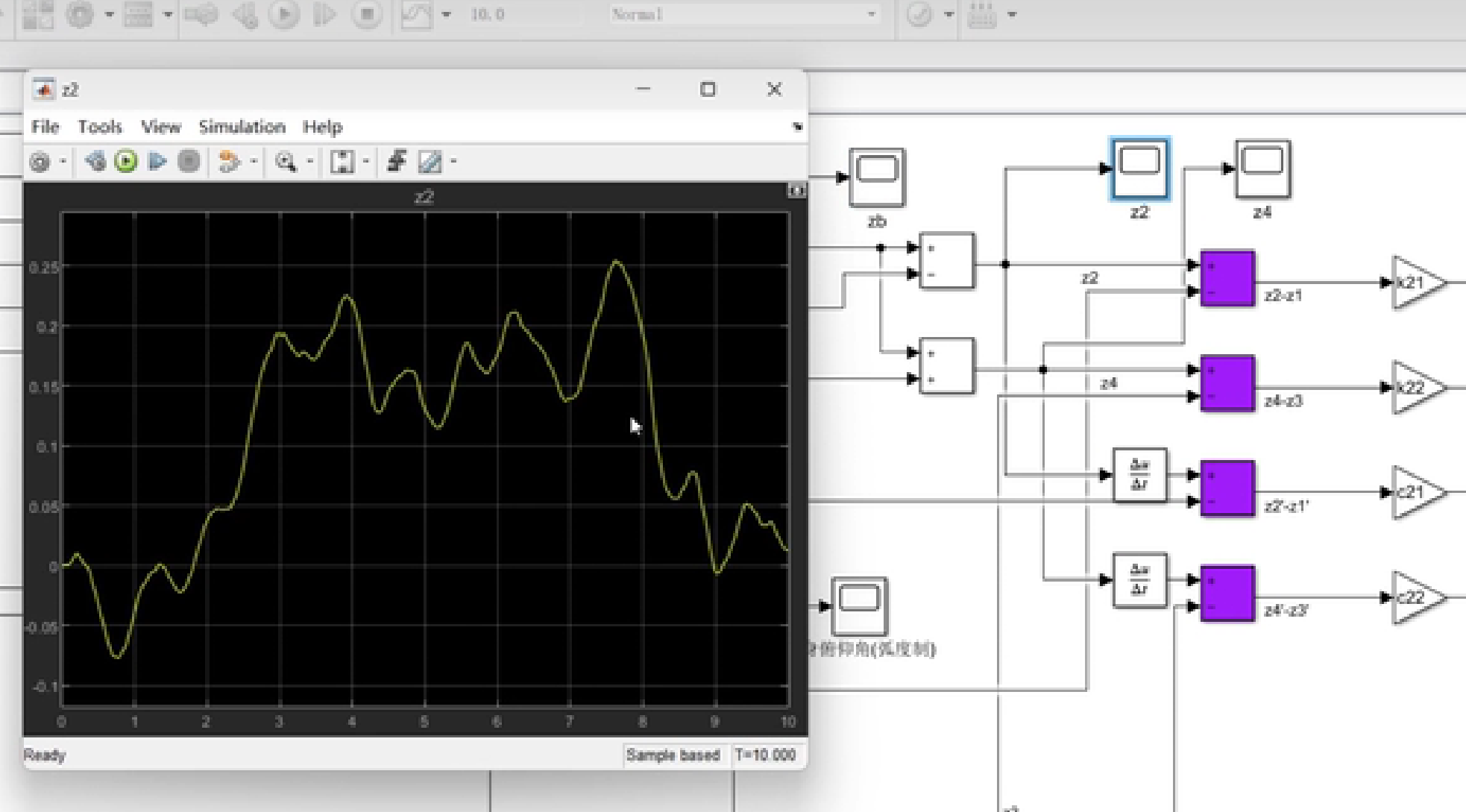

📚第二部分——运行结果

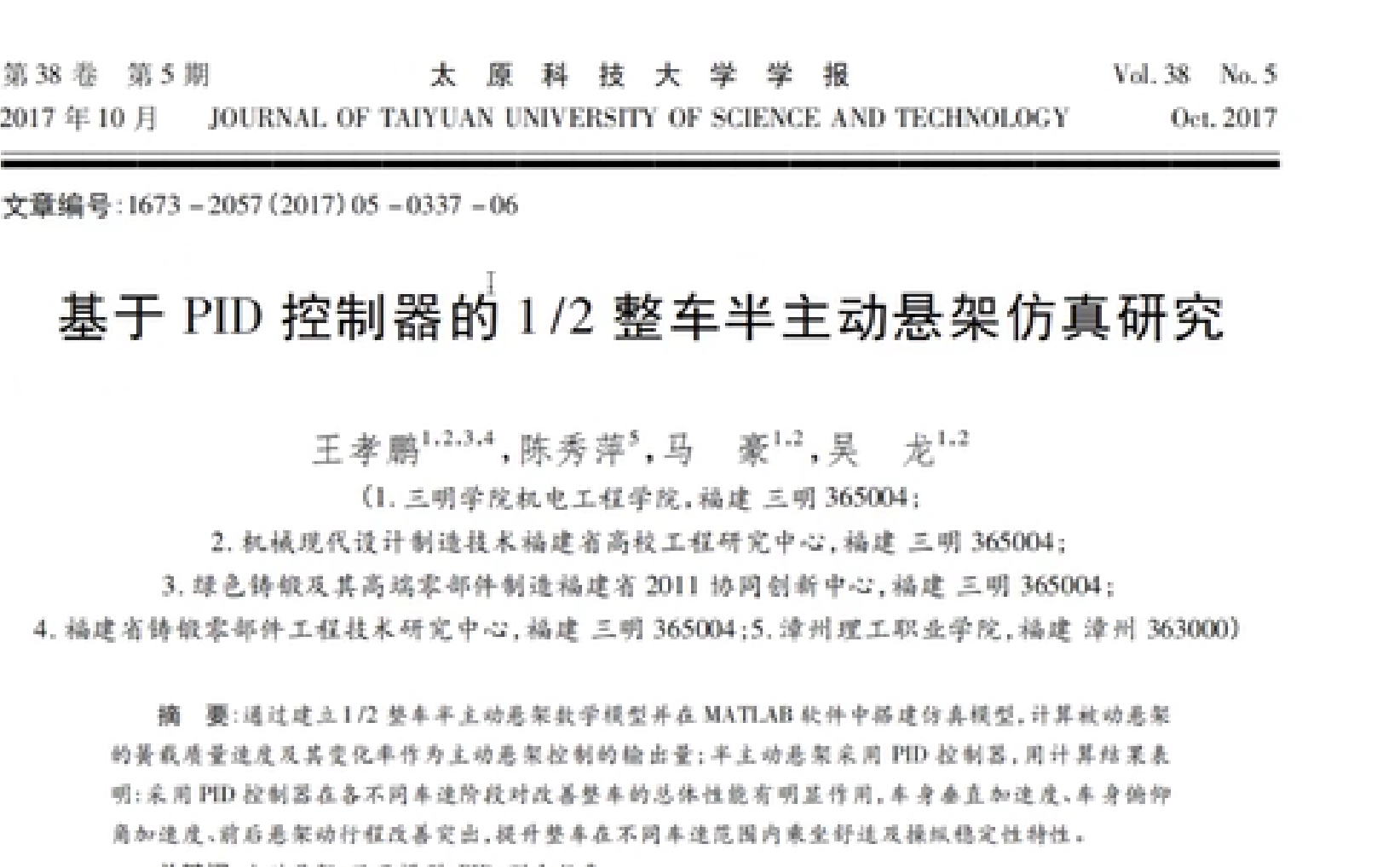

🎉第三部分——参考文献
