在软件工程课程设计、毕业答辩或企业技术文档中，用例图、流程图、数据流图、ER图、三线表 等图表是需求分析与系统设计阶段的核心交付物。传统方式需分别在 StarUML、Visio、PowerDesigner 中制作，格式不统一且操作繁琐。本文实测一款在线一体化工具，实现从需求建模到数据库设计的全流程覆盖，表单化输入 + AI 生成 + 实时预览，零基础也能产出专业级软件工程文档。

功能模块图制作_系统功能结构图在线绘制_模块图生成工具 - 手打模块图

SQL转三线表工具 - 论文必备三线表生成器 | 三线表格式排版 | 在线制作Word三线表

SQL转ER图在线工具 - 免费ER图在线生成 & 绘制工具 - 数据库ER图自动生成

一、功能模块图：系统架构一目了然

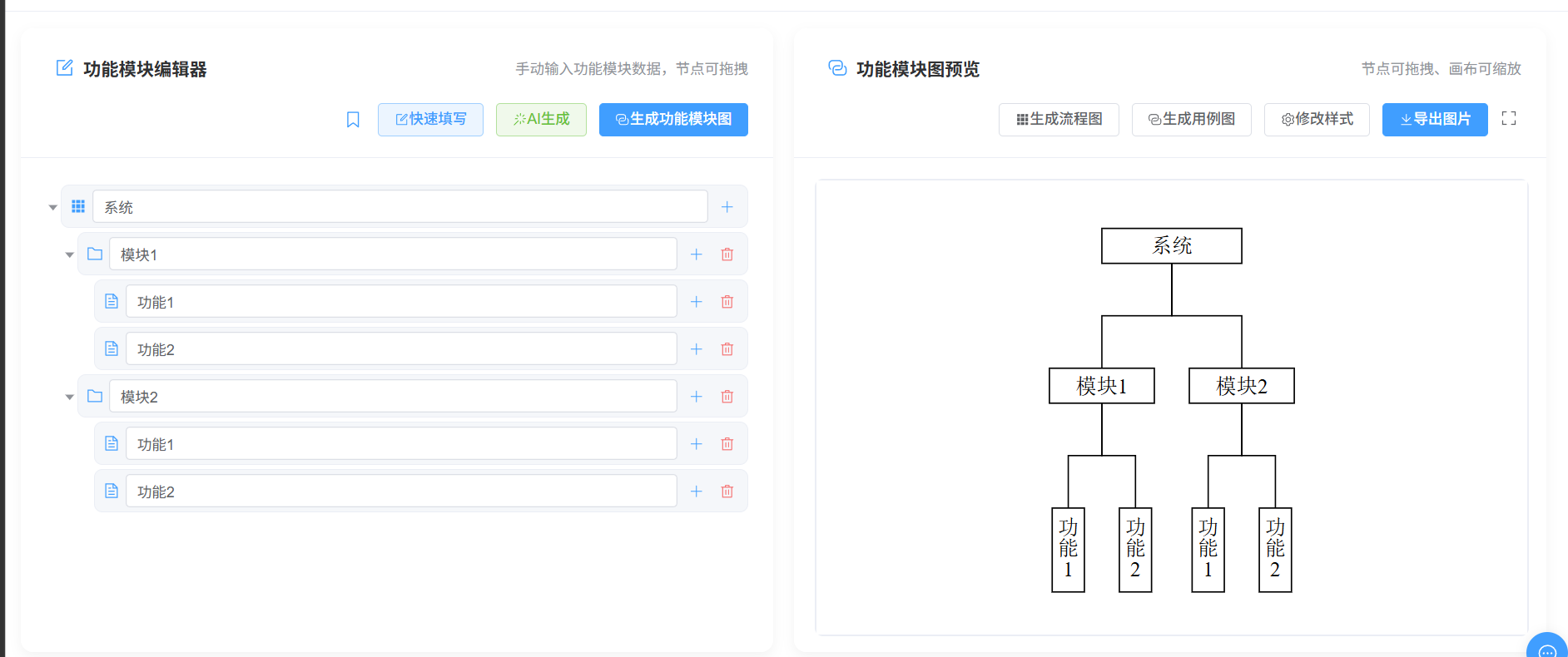

工具提供功能模块编辑器，采用树形表单设计，左侧按"系统 → 模块 → 功能"三级结构录入需求，右侧画布实时生成层次方框图。如图所示，"系统"节点下挂"模块1"与"模块2"，各模块下再细分"功能1"、"功能2"，层级关系清晰直观。

画布支持节点拖拽与画布缩放，适合在需求评审会上快速调整模块边界。相比手动在 Visio 中拉框对齐，此工具的自动布局功能可节省 80% 的排版时间。

二、SQL 智能解析：一键生成 ER 图与三线表

对于数据库设计环节，工具支持直接粘贴 SQL 建表语句，自动解析表结构、字段类型、主外键关系，并同步输出两种标准交付物：

2.1 ER 图自动生成

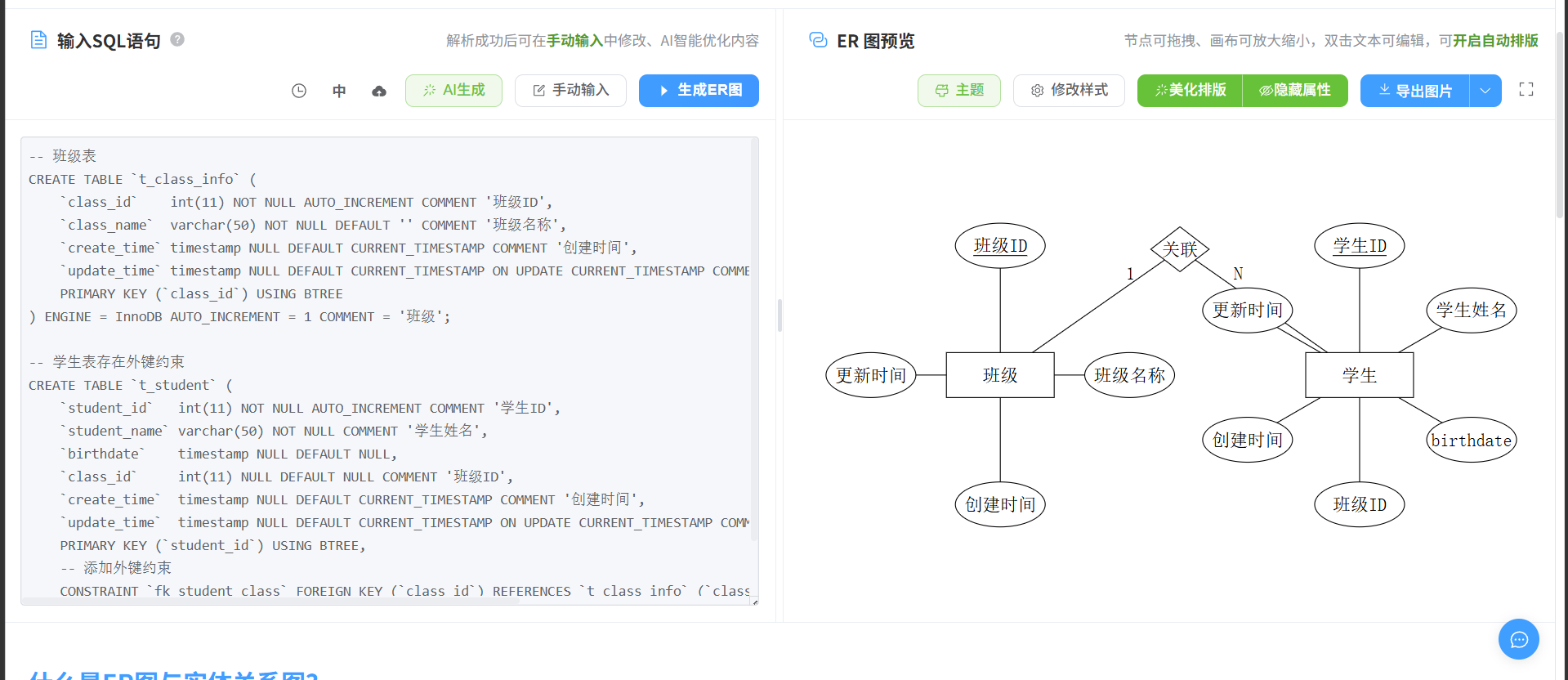

输入班级表 t_class_info 与学生表 t_student 的建表语句后，工具自动识别外键约束 fk_student_class，生成包含实体（矩形）、属性（椭圆）、联系（菱形）的标准 ER 图。图中清晰展示了"班级"与"学生"之间的 1:N 关联关系，以及各实体的完整属性列表。

顶部工具栏提供主题切换、矩形圆角、美化排版、隐藏属性等选项，双击节点可直接编辑文本，满足论文与 PPT 的不同排版需求。

2.2 三线表自动生成

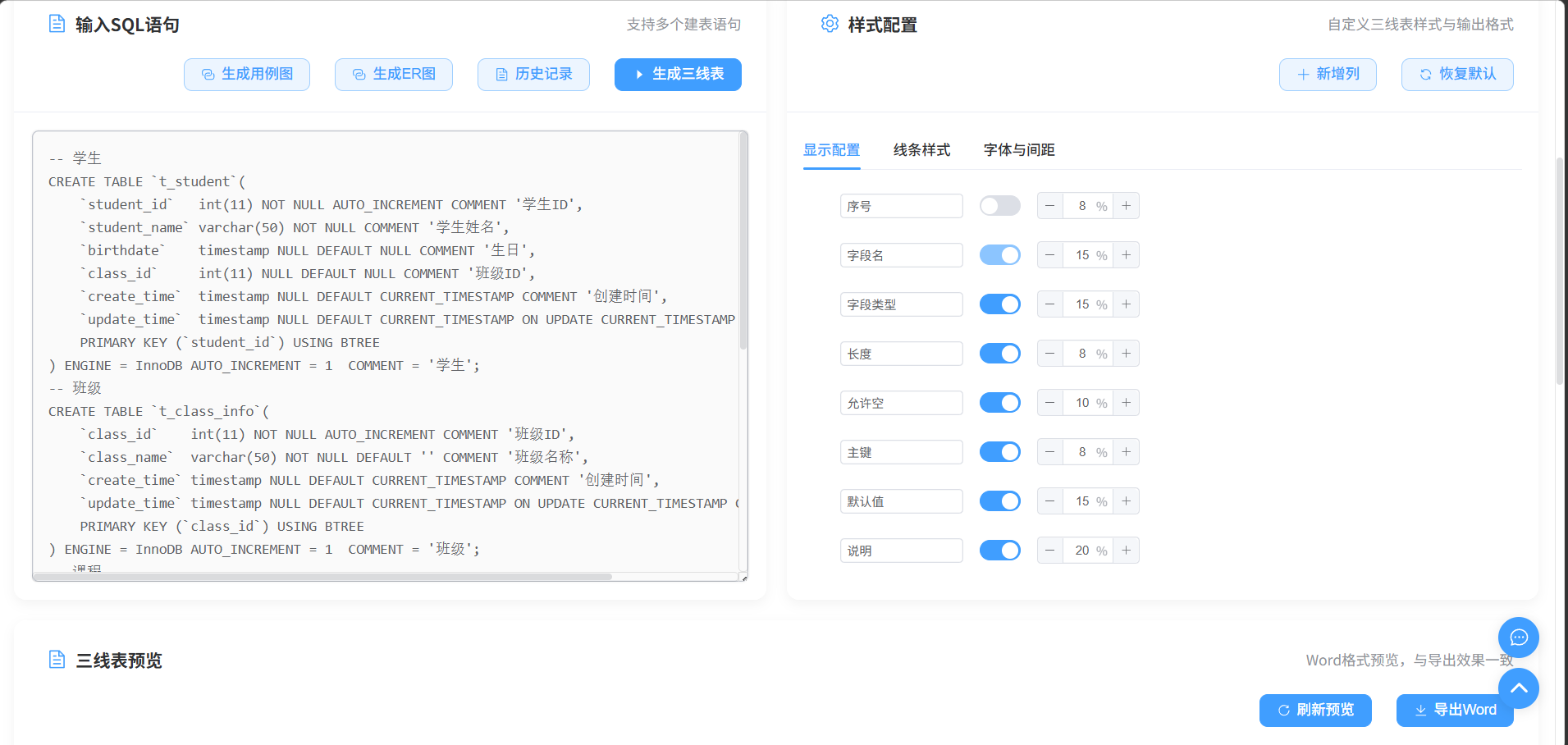

同一套 SQL 语句还可一键导出为标准三线表，这是毕业论文与期刊投稿的必备格式。右侧样式配置面板支持自定义列宽比例：序号 8%、字段名 15%、字段类型 15%、长度 8%、允许空 10%、主键 8%、默认值 15%、说明 20%。

通过开关可灵活控制显示字段，底部实时预览 Word 格式效果，确认无误后直接导出 Word，无需在 Excel 中手动调整边框线。

三、核心功能总结

表格

原创不易，如果这款工具帮你节省了软件工程文档的绘制时间，欢迎 点赞、收藏、关注 三连支持！如有其他在线制图工具推荐，欢迎在评论区交流讨论。
