今天给大家带来一期超实用的Cadence应用干货！很多朋友在使用Cadence设计PCB时，都会遇到嘉立创器件3D模型导入的问题，要么找不到模型，要么导入后显示异常，别慌！今天就带大家一步步实操，从器件模型下载到最终导入Cadence，每一步都讲得明明白白，新手也能轻松上手，建议收藏备用哦😎

适用场景：Cadence PCB设计中，需要导入嘉立创商城器件的3D模型，实现PCB的3D预览与检查，避免后期装配干涉问题。

实操工具：立创商城官网、嘉立创EDA编辑器、SolidWorks软件、Cadence软件

一、前期准备：获取嘉立创器件3D模型（Step1-Step4）

首先我们需要从立创商城获取目标器件的3D模型，这里以按键器件（C编码：C393938）为例，给大家演示具体操作：

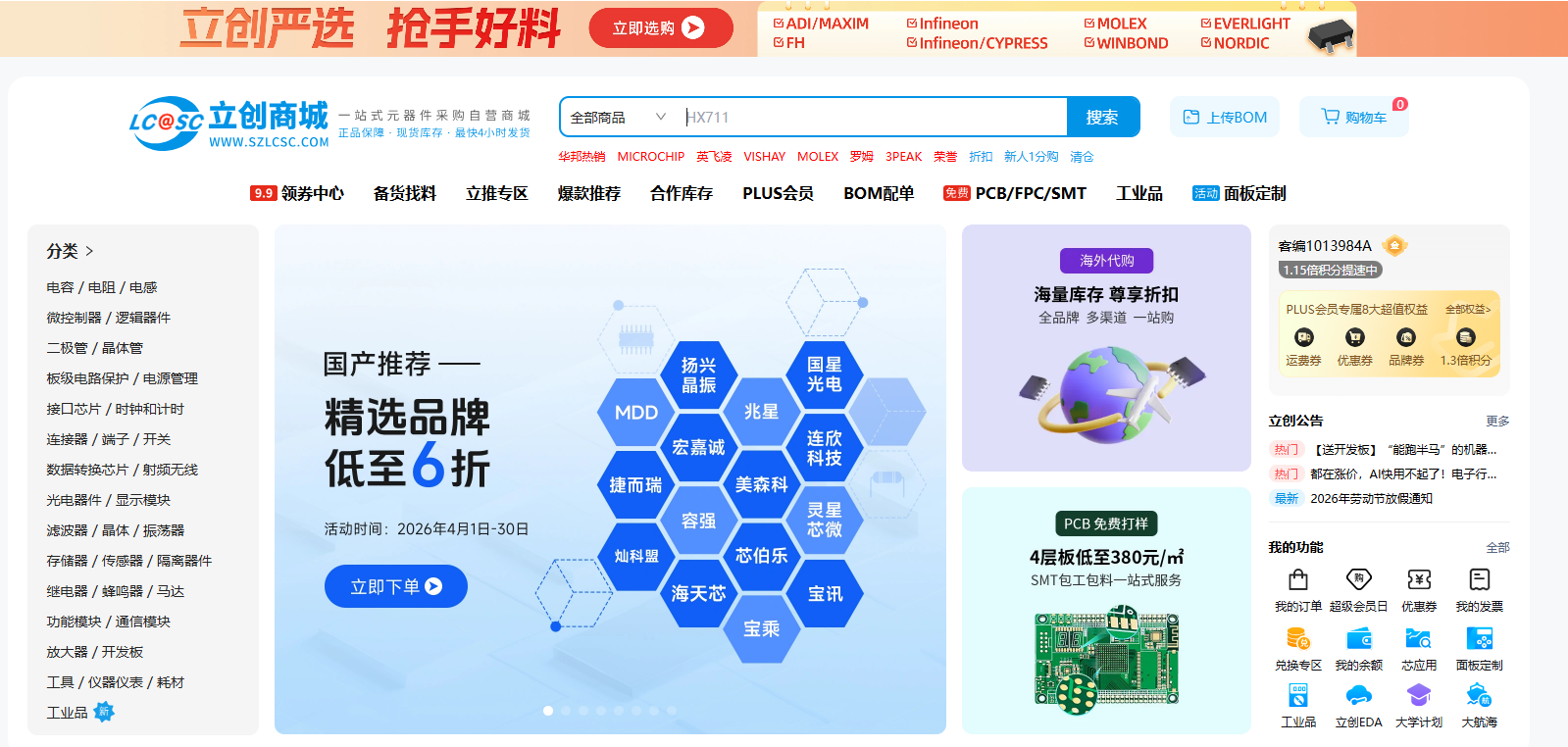

Step1：进入立创商城官网

打开浏览器，输入立创商城官网地址（https://www.szlcsc.com/），进入首页后，我们就可以开始搜索目标器件啦。

Step2：搜索目标器件C编码

在官网顶部的搜索框中，输入你需要使用的器件C编码（本文以按键C393938为例），输入完成后点击搜索，即可找到对应器件。

小贴士：如果不知道器件C编码，可以先在立创商城按器件类型、参数筛选，找到目标器件后，在器件详情页获取C编码哦。

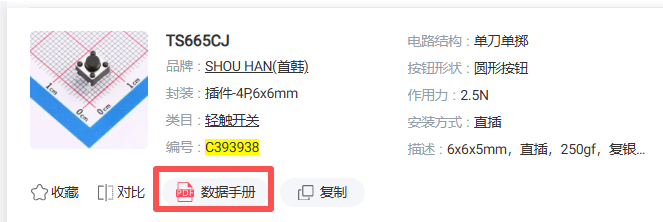

Step3：进入器件详情页，点击“数据手册”

搜索到目标器件（本文示例：TS665CJ 轻触开关，单刀单掷、圆形钮，作用力2.5N）后，点击器件卡片进入详情页，找到页面中的“数据手册”按钮并点击。

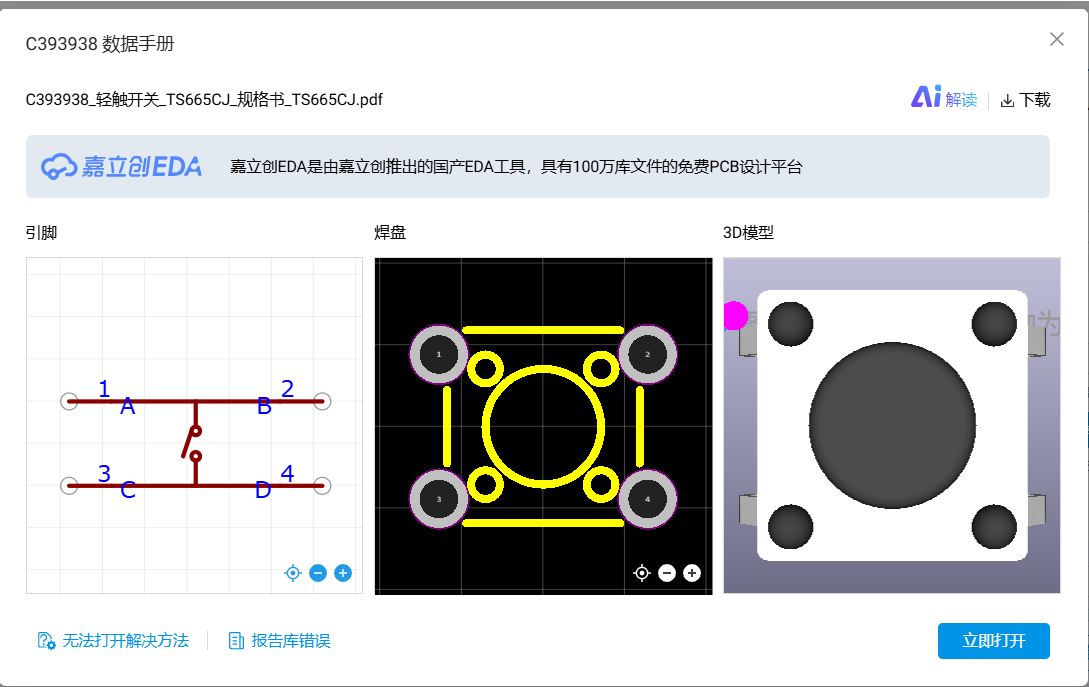

Step4：点击“立即打开”，确保嘉立创有该器件的3D模型

点击“数据手册”后，会跳转至器件相关资料页面，可以看到3D模型，为后续导出模型做准备。

二、模型导出：通过嘉立创EDA编辑器导出3D文件（Step5-Step10）

获取到器件相关界面后，我们需要通过嘉立创EDA编辑器，将3D模型导出为STP格式（Cadence支持的3D模型格式），具体步骤如下：

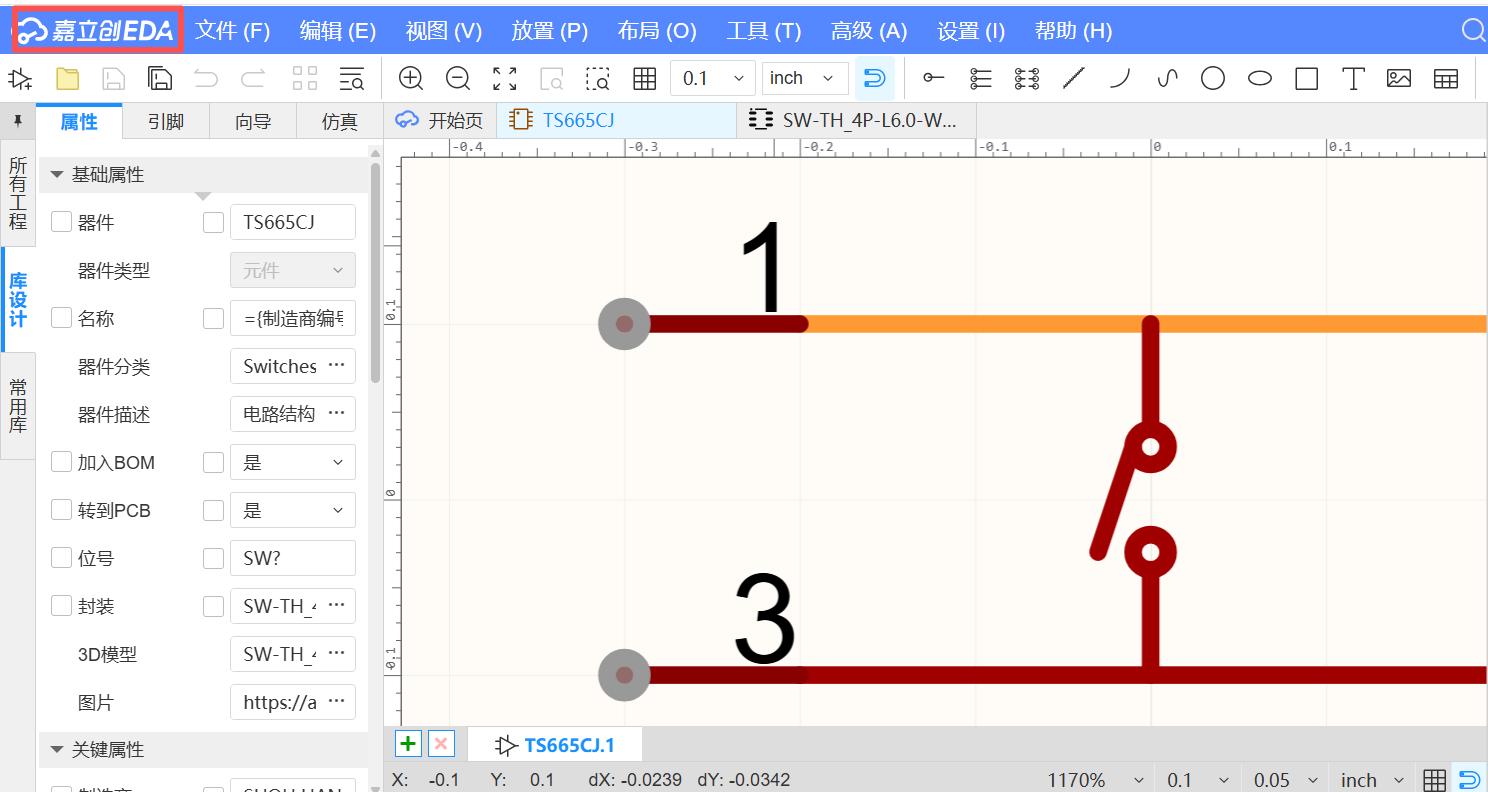

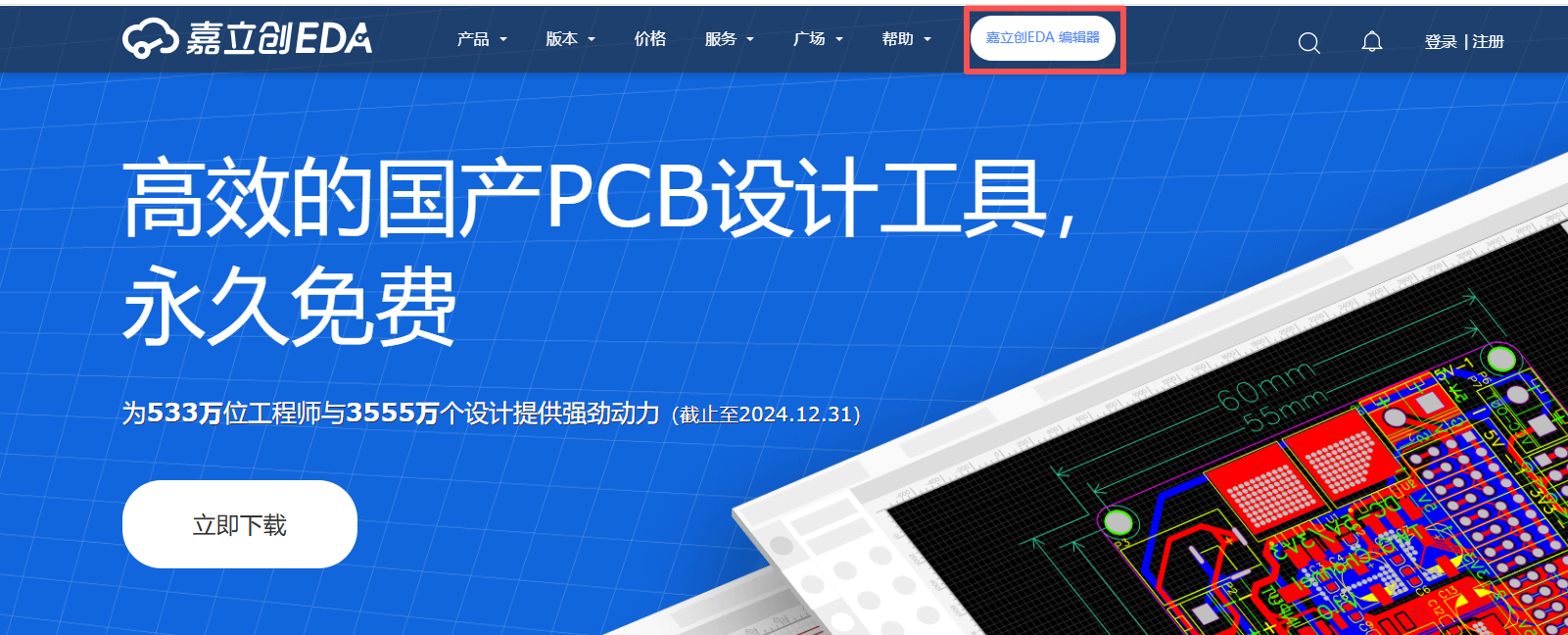

Step5：进入嘉立创EDA编辑软件

点击页面左上角的“嘉立创EDA”标识，即可进入EDA编辑软件；如果不想下载客户端，也可以直接点击“嘉立创EDA编辑器”，在线操作导出三维模型，非常便捷。

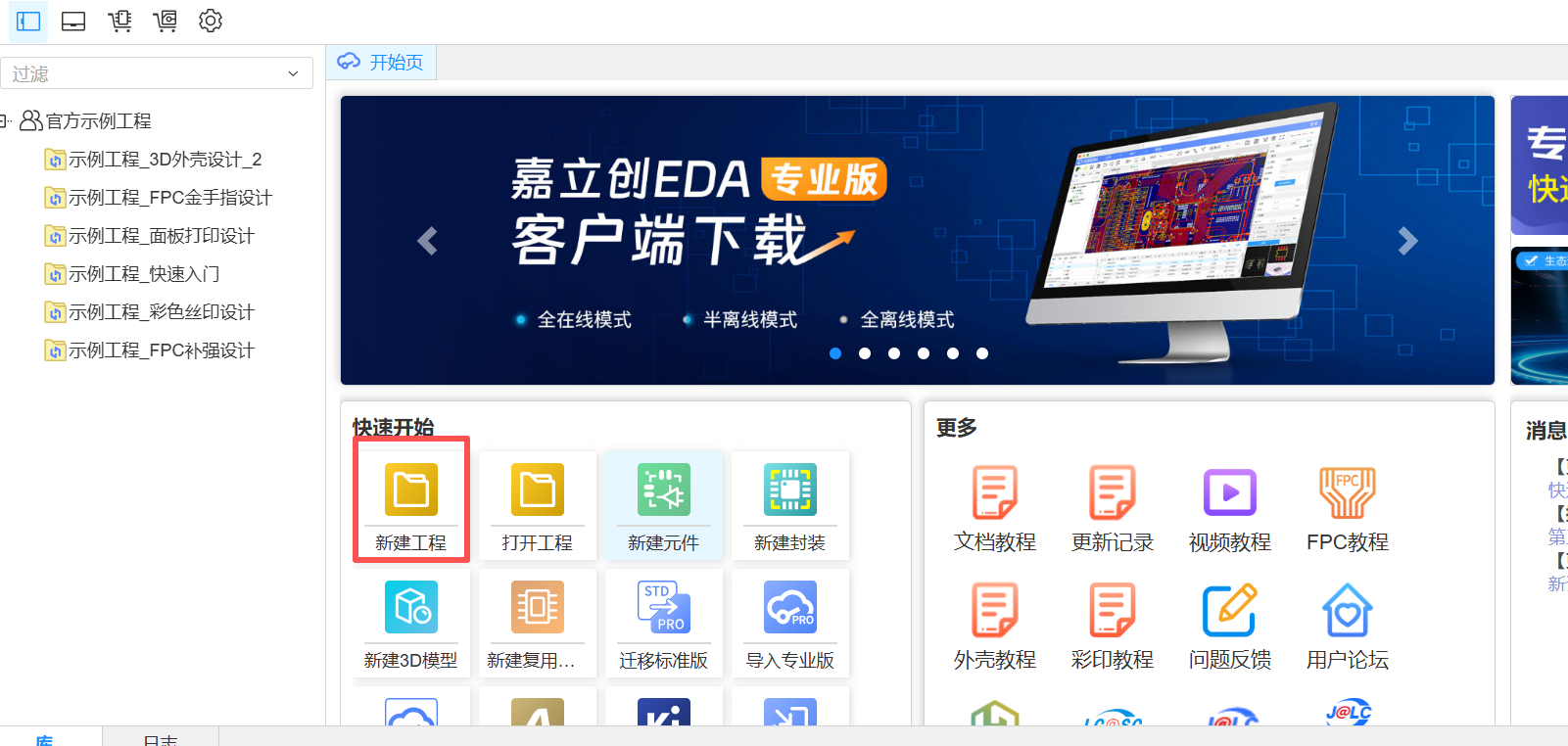

Step6：新建工程

进入嘉立创EDA编辑器后，在开始页找到“新建工程”选项，点击新建工程（无需复杂设置，默认配置即可），新建完成后进入工程编辑界面。

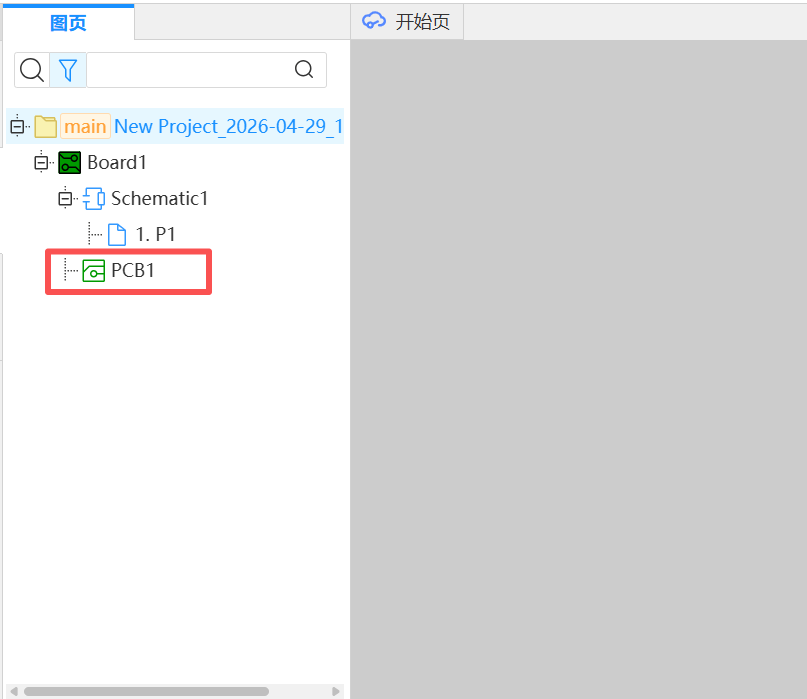

Step7：进入PCB编辑界面

工程新建完成后，直接点击界面中的“PCB”选项，进入PCB编辑页面，这是我们放置器件、导出3D模型的核心界面。

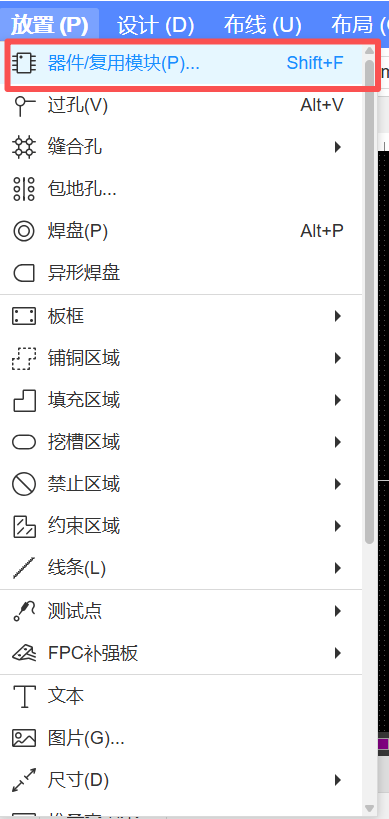

Step8：放置目标器件

在PCB编辑界面的菜单栏中，点击“放置”，选择“器件/复用模块”，进入器件放置界面。

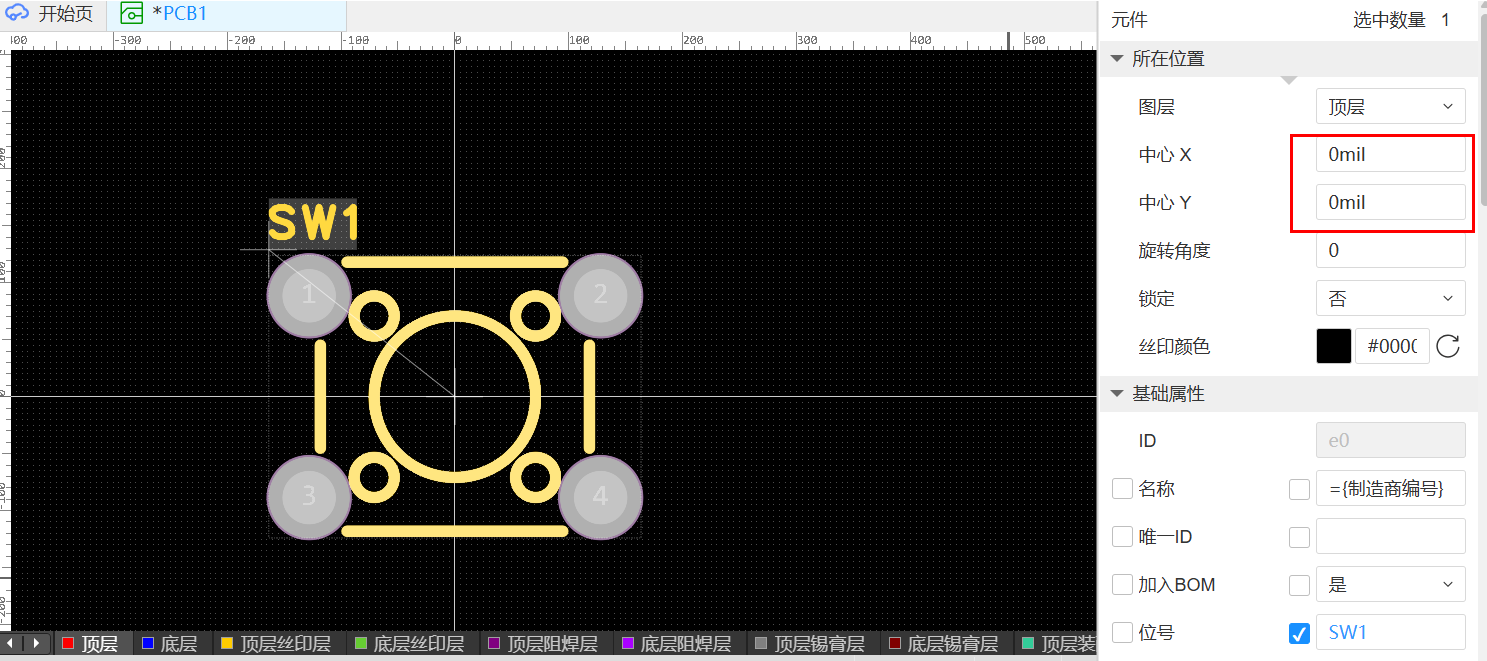

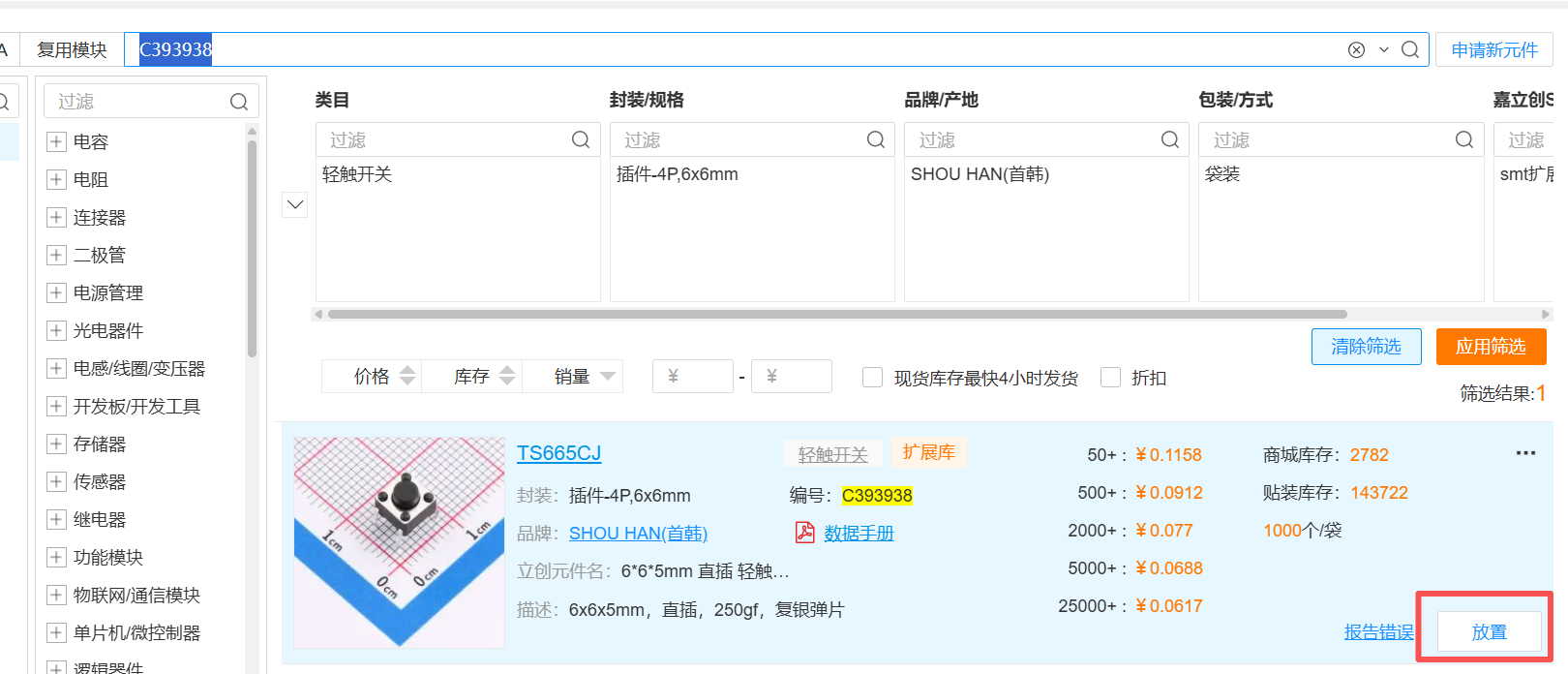

Step9：输入C编码，放置器件至合适位置

在器件放置界面的搜索框中，输入目标器件的C编码（本文C393938），搜索到器件后点击“放置”，建议将器件放置在PCB编辑区域的最中间，方便后续操作。

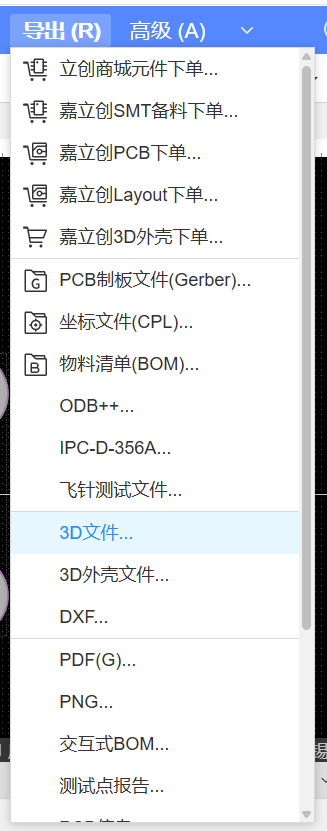

Step10：导出3D文件（STP格式）并下载至本地

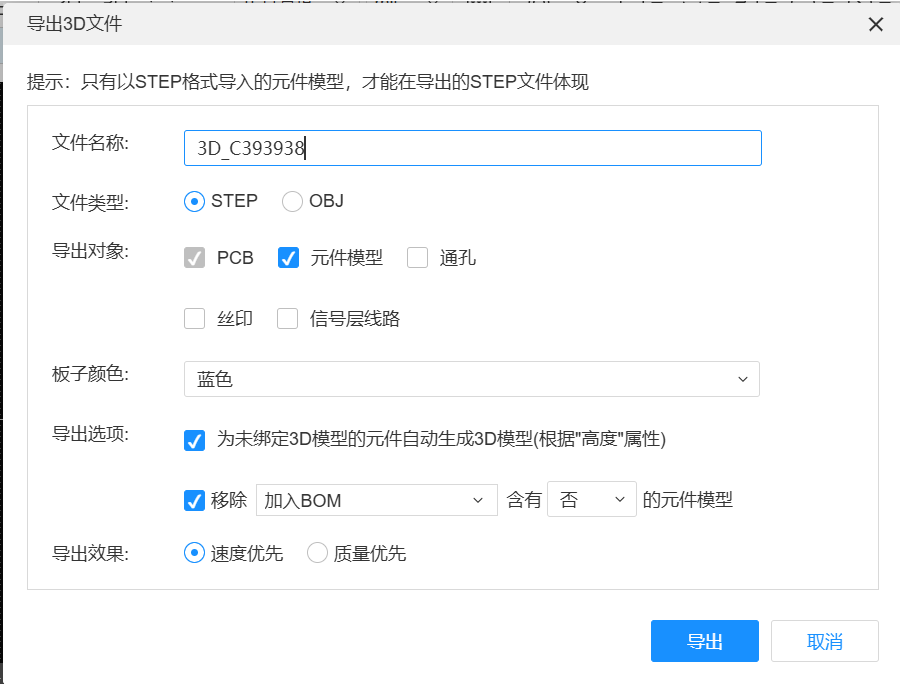

器件放置完成后，点击菜单栏中的“导出”，在下拉菜单中选择“3D文件”，弹出导出设置界面，具体配置如下：

• 文件名称：可自定义（本文示例：3D C393938）

• 文件类型：选择“STEP”（重点！只有STE格式导入的元件模型，才能在导出的STEP文件中正常体现）

• 导出对象：勾选“PCB”“元件模型”（根据需求可勾选通孔、丝印等，默认勾选核心选项即可）

• 板子颜色：默认蓝色（可根据个人习惯修改）

• 导出选项：建议勾选“为未绑定3D模型的元件自动生成3D模型（根据‘高度’属性）”，避免模型缺失

• 导出效果：追求模型清晰度选“质量优先”，追求速度选“速度优先”

配置完成后，点击“导出”，将3D文件下载至本地电脑，记住文件保存路径，后续需要用到。

三、模型预处理：通过SolidWorks优化3D模型（Step11-Step13）

导出的3D文件包含PCB底板，我们需要通过SolidWorks软件删除底板、调整器件位置，确保导入Cadence后显示正常，具体操作如下：

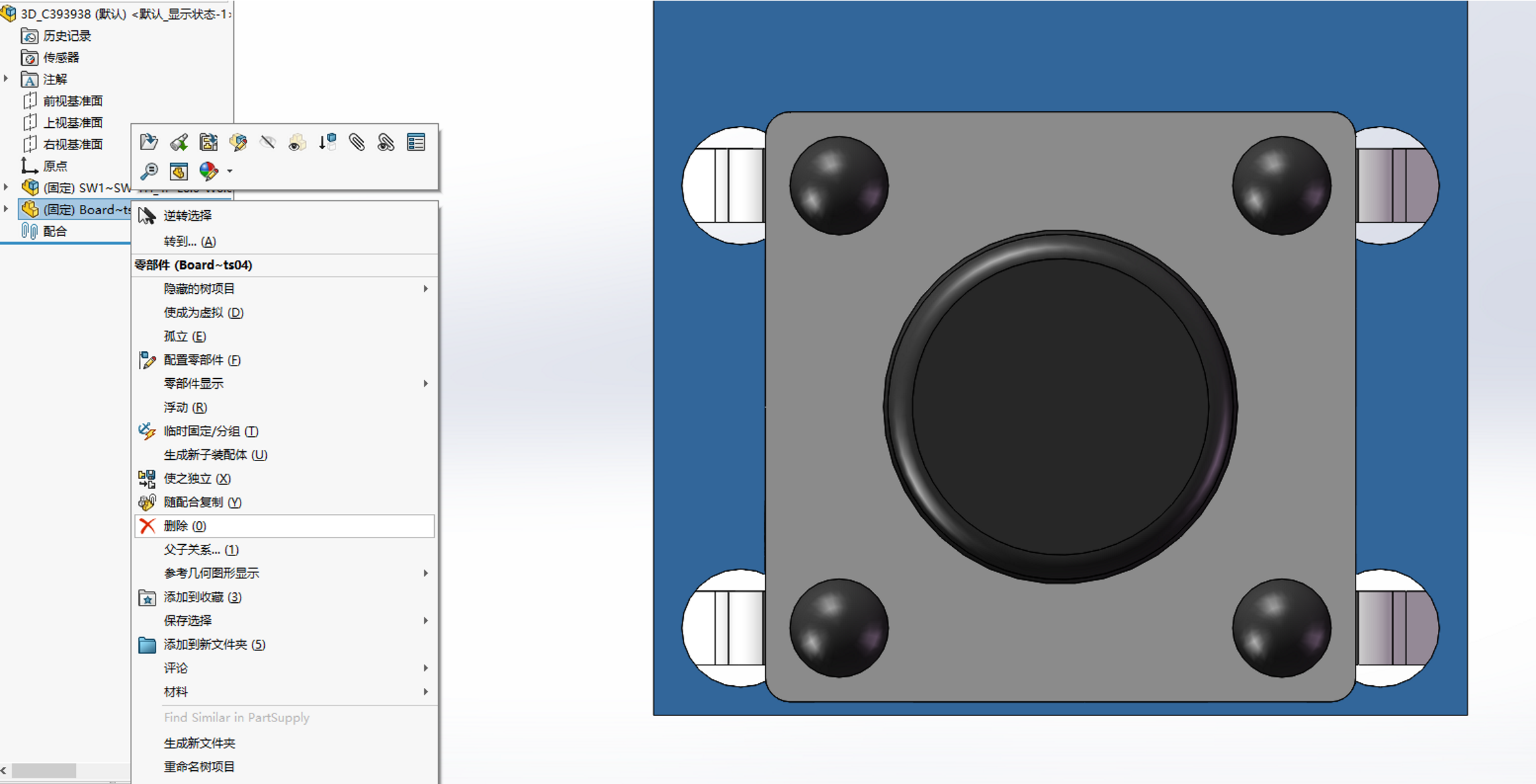

Step11：用SolidWorks打开导出的3D文件，删除PCB底板

打开SolidWorks软件，导入刚才下载的STP格式文件，打开后在左侧模型树中找到“Board”（PCB底板），右键点击“Board”，选择“删除”，将底板删除，只保留器件模型。

Step12：将器件位置居中（XYZ坐标均设为0）

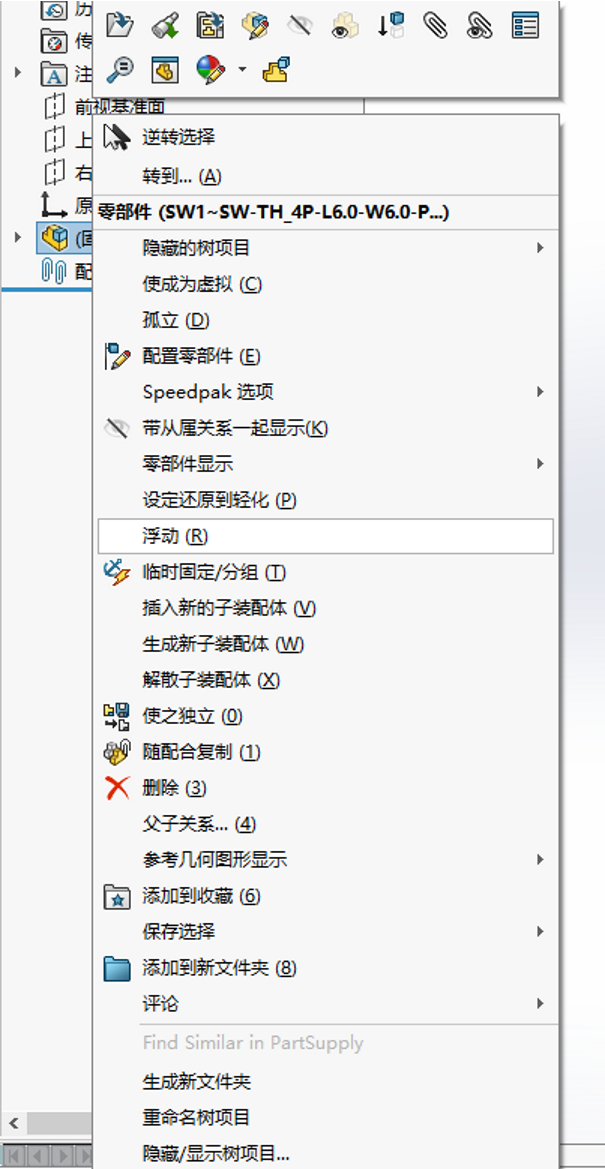

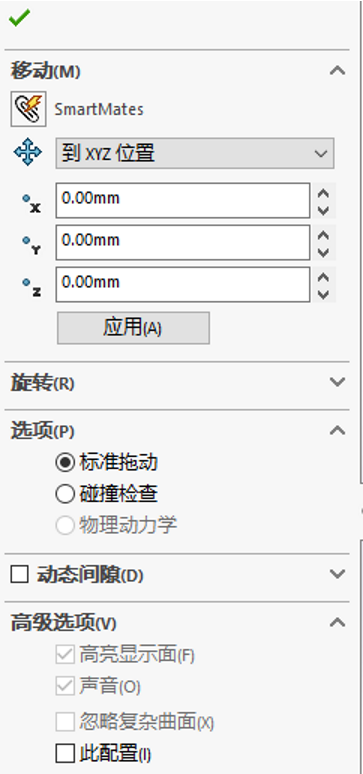

删除底板后，右键点击器件模型，使其处于浮空状态；然后点击菜单栏中的“移动零部件”，在弹出的设置界面中，将XYZ坐标均设置为0.00mm，点击“应用”，完成器件居中。

小贴士：坐标设置为0，能确保后续导入Cadence后，器件与PCB的对应位置准确，避免出现偏移。

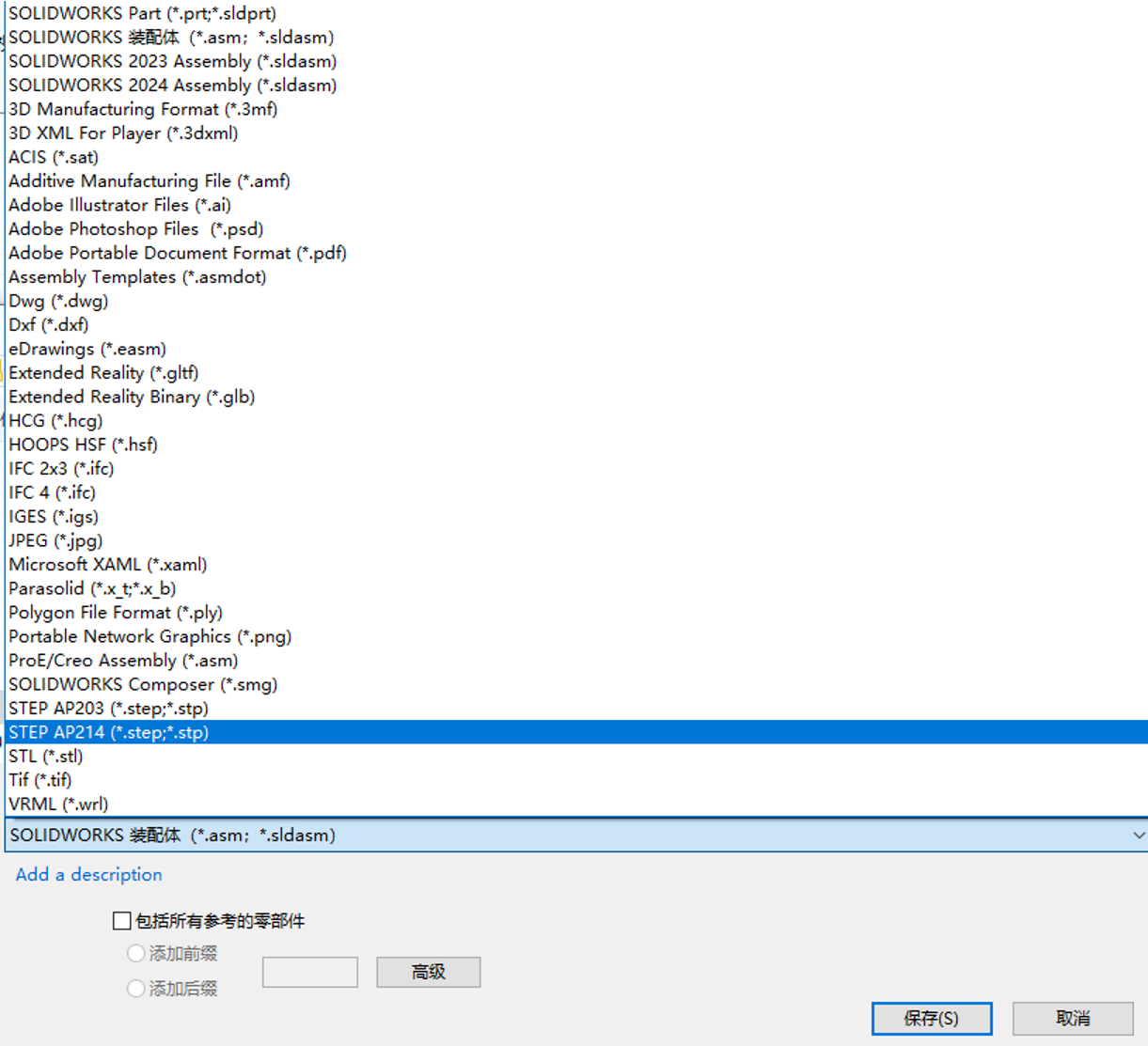

Step13：将优化后的模型另存为STP格式

器件位置调整完成后，点击SolidWorks菜单栏中的“文件”，选择“另存为”，文件类型仍选择“STEP”，保存至本地（可覆盖原文件，也可重新命名），至此，3D模型预处理完成。

四、后续操作：导入Cadence PCB

经过以上步骤，我们已经获得了优化后的器件3D模型（STP格式），关于如何将该模型导入Cadence PCB，具体操作流程可参考我上一篇博客哦，链接：【Cadence 应用篇】Allegro PCB 封装添加 3D 模型库

五、常见问题&注意事项

• 问题1：导出3D文件后，用SolidWorks无法打开？ 解决方法：确认导出的文件格式为STEP，若格式正确仍无法打开，可重新导出一次，或更新SolidWorks版本。

• 问题2：导入Cadence后，3D模型显示异常（缺失、偏移）？ 解决方法：检查SolidWorks中器件坐标是否设为0，模型是否删除底板；同时确认Cadence导入时的路径正确，模型格式为STP。

• 注意事项1：务必选择STEP格式导出3D模型，其他格式（如OBJ）可能无法在Cadence中正常显示。

• 注意事项2：器件放置时尽量放在PCB中间，方便后续SolidWorks中调整位置，避免因位置过偏导致操作不便。

以上就是嘉立创器件3D模型导入Cadence PCB的完整流程啦，每一步都经过实操验证，新手跟着做就能成功！如果操作过程中遇到其他问题，欢迎在评论区留言，我会及时回复大家～ 觉得有用的话，记得点赞+收藏，关注我，后续分享更多Cadence实用技巧！🙏
