🔥 内容介绍

局部放电（Partial Discharge, PD）是中压电缆（10-35kV）绝缘劣化的核心表征，其产生的高频脉冲信号在电缆中传播时会发生显著衰减与波形畸变，严重制约局部放电检测的精度与缺陷定位的准确性。本文针对中压电缆局部放电传输特性的核心痛点，系统梳理局部放电的产生机理与信号特征，深入分析电缆结构参数、介质特性及环境因素对信号传输的影响，构建兼顾精度与效率的局部放电传输模型，通过仿真分析与试验验证优化模型参数，最终实现对局部放电信号传输规律的精准描述，为中压电缆绝缘状态监测、缺陷定位及运维决策提供理论支撑与工程参考。关键词：中压电缆；局部放电；传输模型；信号衰减；缺陷定位

1 引言

1.1 研究背景与意义

中压电缆作为城市配电网与工业电力传输的核心载体，承担着电能分配与传输的关键任务，其运行可靠性直接关系到供电质量与公共安全。在长期运行过程中，中压电缆绝缘层易因制造缺陷（如绝缘挤出时的气隙、导体表面毛刺）、安装不当（如接头制作工艺不良）及运行老化（如水树、电树老化）等因素产生局部缺陷，进而引发局部放电现象[2]。局部放电本质是绝缘系统中局部区域的非贯穿性 dielectric breakdown，表现为纳秒级的瞬态电磁脉冲，其脉冲宽度通常在几纳秒范围内，频谱覆盖0Hz至数十MHz，其中大多数局部放电的最大频率分量集中在3-100MHz的高频（HF）与较低超高频（VHF）范围[1][5]。

这些高频局部放电脉冲在沿电缆传播过程中，会因介质损耗、趋肤效应、电缆附件阻抗不匹配等因素发生剧烈衰减与波形畸变，1km传播距离后信号幅值可降低60%以上，且接头处的阻抗突变会引发信号反射，形成多峰干扰波形，掩盖原始局部放电特征[3]。传统局部放电检测方法因未充分考虑信号传输规律，易出现检测误差大、缺陷定位模糊等问题，难以满足中压电缆精细化运维的需求。因此，开展中压电缆局部放电传输模型研究，量化信号传输过程中的衰减、畸变规律，建立“局部放电源特征→传输路径响应→检测信号输出”的映射关系，对提升局部放电检测精度、实现绝缘缺陷早期预警与精准定位具有重要的理论价值与工程意义[3]。

国内研究近年来聚焦于工程化应用，在传统传输线模型的基础上，结合中压电缆的结构特点（如XLPE绝缘材料的广泛应用），优化模型参数计算方法，针对电缆接头、终端等关键部位的阻抗突变问题，引入反射系数修正模型，改善了波形畸变的仿真效果[3]。同时，国内学者还将机器学习、数字孪生等新技术与传输模型结合，构建智能化传输模型，提升了缺陷识别与定位的效率，但在多物理场耦合（如温度、机械应力对传输特性的影响）建模方面仍存在不足[5][6]。当前研究普遍存在模型复杂度与计算效率难以平衡、现场干扰因素量化不足等问题，需进一步优化模型结构，提升其工程适用性。

技术路线：首先通过文献调研与理论分析，明确局部放电产生机理与信号传输规律；其次，基于传输线理论与电缆结构参数，构建不同类型的传输模型；然后，利用Matlab等仿真工具开展仿真分析，研究电缆长度、频率、附件状态等因素对信号传输的影响；接着，搭建中压电缆局部放电试验平台，采集实测数据，与仿真结果对比，优化模型参数；最后，总结模型的工程应用方法，形成研究结论与展望。

中压电缆的局部放电主要产生于绝缘系统的局部缺陷处，其本质是缺陷区域的电场强度超过介质击穿强度，引发的微小放电现象，与短路不同，局部放电不会完全桥接两个导体之间的空间，因此会持续存在并逐步侵蚀绝缘材料[1][5]。常见的局部放电产生机理主要分为四类：

（3）电晕放电：由电极尖端（如导体毛刺）电场集中引发，表现为针-板电极间空气间隙的放电，其脉冲信号集中在电压负半周的90°相位，频谱覆盖范围广[5]。

2.2 局部放电信号特征

（2）频域特征：局部放电脉冲为宽频信号，脉冲持续时间越短，对应的频谱越宽[1]。其中，气隙放电的主频率集中在10-50MHz，绝缘老化引发的放电主频率多低于10MHz，电晕放电的频谱覆盖0Hz至数十MHz[3][5]。高频分量（3-100MHz）在传播过程中衰减更为剧烈，是影响局部放电检测精度的关键因素[1]。

（1）电缆结构参数：包括导体半径、绝缘层厚度、半导体层特性等。导体半径影响趋肤效应的强弱，绝缘层厚度决定信号的传播速度与衰减程度，半导体层的存在会增加高频信号的损耗，尤其是对30MHz以上的信号衰减更为显著[5]。中压XLPE电缆的典型串联电感为0.3-0.5μH/m，并联电容约为100-300pF/m，这些参数直接决定信号的传输特性[3]。

（4）环境干扰：现场检测中，电磁干扰（EMI）与检测系统噪声会掩盖局部放电脉冲。电磁干扰主要来自高压设备的电晕放电，频率集中在5-20MHz，幅值通常为10-100pC；检测系统噪声主要来自高频电流互感器（HFCT）的固有噪声，幅值一般低于5pC，可通过滤波手段抑制[3]。

3.1 集总参数等效电路模型

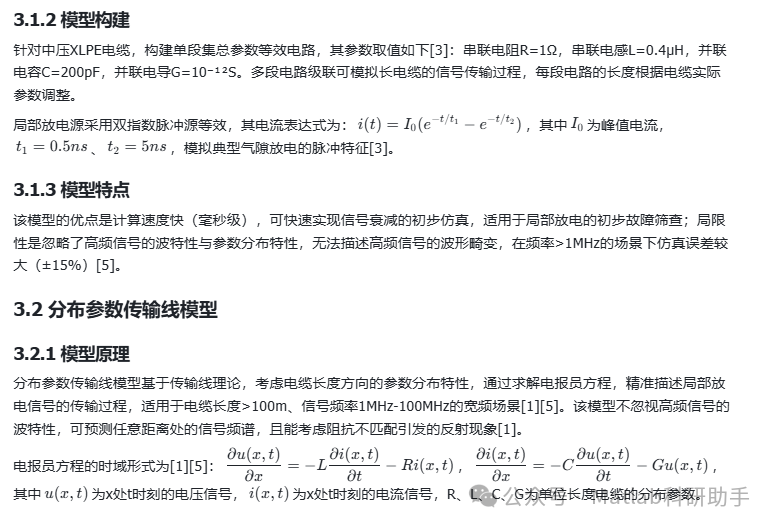

3.1.2 模型构建

3.1.3 模型特点

3.2.1 模型原理

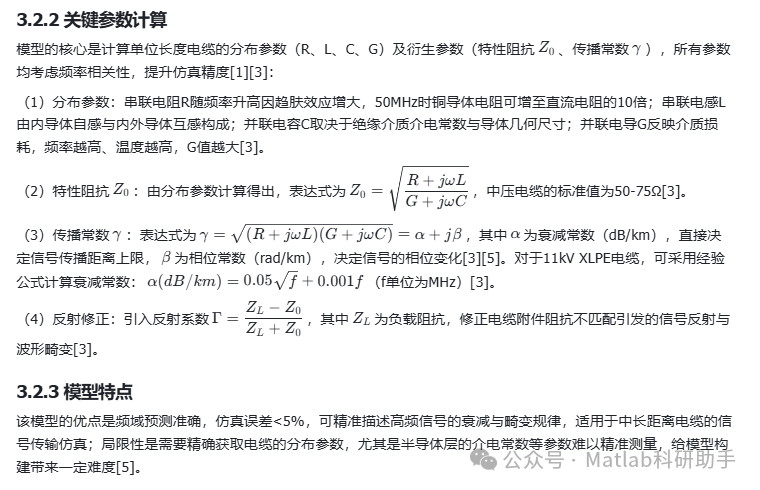

3.2.2 关键参数计算

（2）特性阻抗$$Z_0$$：由分布参数计算得出，表达式为$$Z_0 = \sqrt{\frac{R+j\omega L}{G+j\omega C}}$$，中压电缆的标准值为50-75Ω[3]。

3.2.3 模型特点

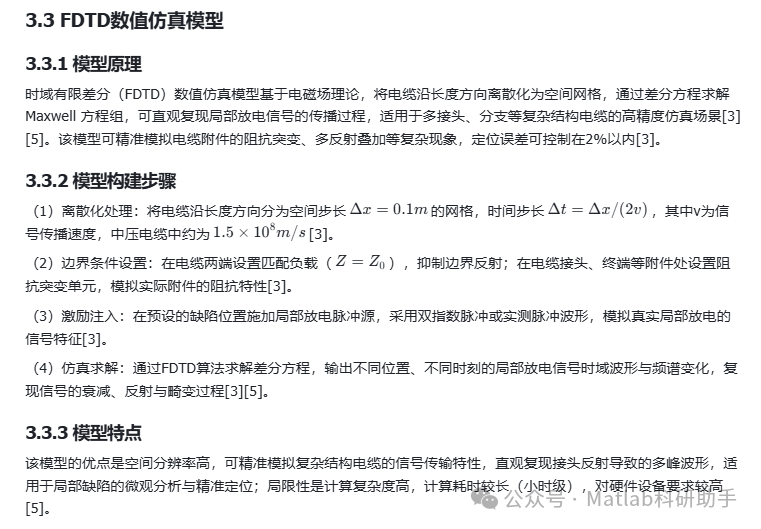

3.3.1 模型原理

（1）离散化处理：将电缆沿长度方向分为空间步长$$\Delta x=0.1m$$的网格，时间步长$$\Delta t=\Delta x/(2v)$$，其中v为信号传播速度，中压电缆中约为$$1.5×10^8m/s$$[3]。

（4）仿真求解：通过FDTD算法求解差分方程，输出不同位置、不同时刻的局部放电信号时域波形与频谱变化，复现信号的衰减、反射与畸变过程[3][5]。

4 模型仿真分析与试验验证

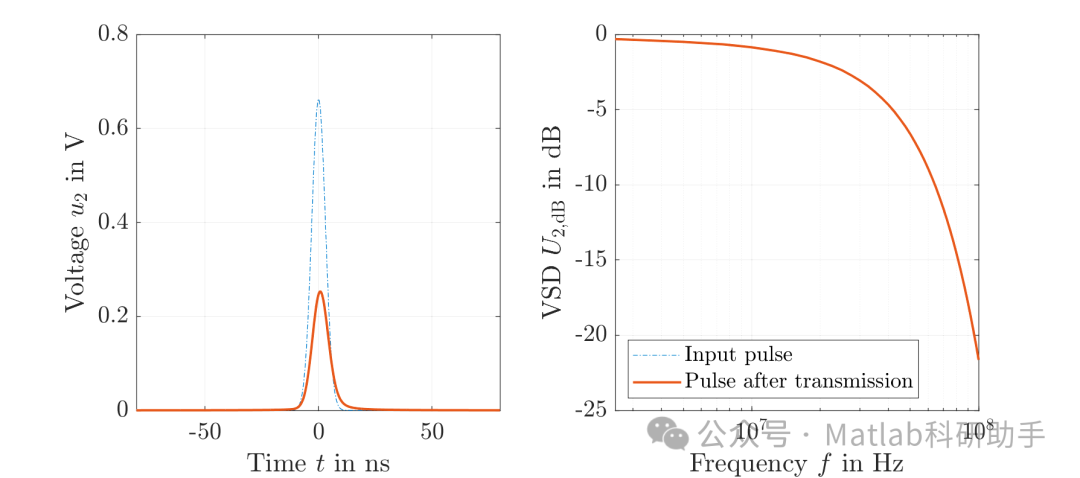

4.2 仿真结果分析

4.2.2 波形畸变特性分析

综合仿真结果，三种模型的适用性对比如下[5]：

4.3.1 试验平台搭建

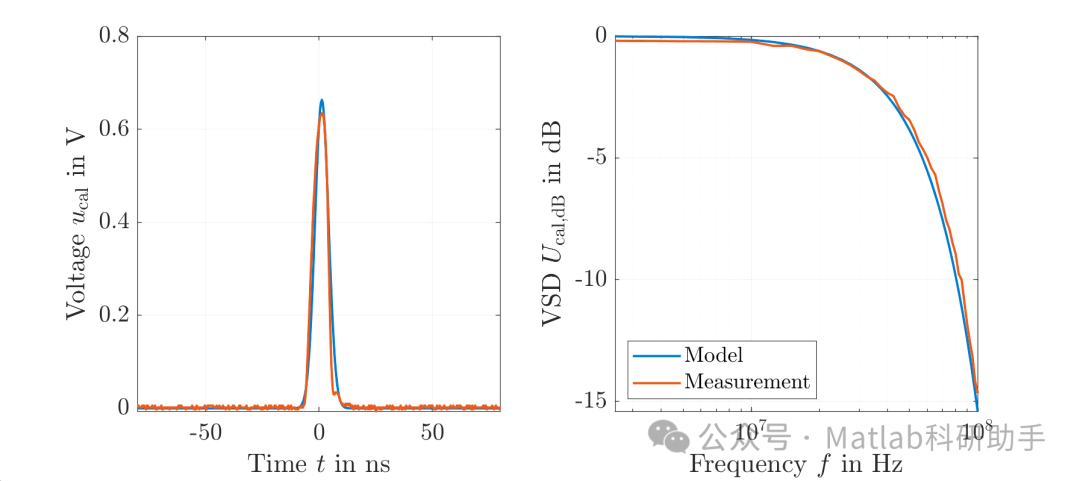

将试验采集的信号与三种模型的仿真结果进行对比，结果表明：FDTD模型的仿真波形与实测波形吻合度最高，幅值误差<3%，波形畸变特征一致；分布参数传输线模型的幅值误差<5%，可准确捕捉信号的衰减与主要畸变特征；集总参数模型的误差>12%，仅能大致反映信号的衰减趋势[3][5]。试验验证表明，本文构建的分布参数传输线模型与FDTD模型可精准描述中压电缆局部放电信号的传输规律，满足工程应用需求。

5.1 电缆绝缘状态评估

基于传输模型预测的信号衰减与畸变规律，优化检测系统的参数配置与传感器安装位置。例如，针对长距离电缆（>3km），结合模型仿真结果，将HFCT传感器优先安装在中间接头附近，减少信号衰减带来的影响；针对高频信号衰减剧烈的问题，优化检测系统的滤波频段（3-50MHz），提升信号采集的准确性[3][4]。

6 结论与展望

（1）中压电缆局部放电信号为宽频瞬态脉冲，其传输特性主要受电缆结构参数、介质特性、附件状态及环境干扰影响，高频分量（3-100MHz）的衰减与畸变是制约检测精度的关键。

（4）传输模型可应用于电缆绝缘状态评估、检测系统优化与缺陷精准定位，为中压电缆精细化运维提供理论支撑与工程参考。

（1）多物理场耦合建模：引入温度场、机械应力场参数，修正环境因素对局部放电信号传输特性的影响，例如温度每升高10℃，衰减常数增加5%，提升模型在复杂环境下的适用性[3]。

（4）参数精准获取：探索半导体层、绝缘层等关键参数的精准测量方法，解决参数波动（如半导体层介电常数波动±20%）带来的模型误差问题，进一步提升模型精度[5]。

[2] 佚名. Fab厂务电力篇：电力系统预防性试验（四）:局部放电测试——电缆绝缘的“癌症筛查”[J]. 厂务圈, 2026(3).

[5] 佚名. 中压电缆局部放电的传输模型研究(Matlab代码实现)[J]. CSDN博客, 2026(4).

4 模型的工程应用

通过传输模型反推局部放电源的真实幅值与频谱特征，量化绝缘缺陷的严重程度。例如，当模型反推的局部放电幅值>500pC时，判定为紧急缺陷，需立即停机检修；当幅值在100-500pC之间时，判定为一般缺陷，需加强监测[3]。同时，结合模型仿真的信号衰减规律，可评估电缆绝缘的老化程度，为电缆剩余寿命预测提供数据支撑[2][6]。

4.3 绝缘缺陷精准定位

5.1 研究结论

（2）构建的集总参数等效电路模型、分布参数传输线模型及FDTD数值仿真模型，分别适用于不同场景：集总参数模型适用于短距离、低频初步筛查；分布参数模型适用于中长距离、宽频精准仿真；FDTD模型适用于复杂结构电缆的高精度仿真。

5.2 研究展望

（2）智能化模型优化：将机器学习、数字孪生技术与传输模型结合，利用FDTD模型生成的仿真数据作为训练集，构建深度学习模型，快速识别反射波特征，将缺陷定位耗时缩短至1s以内[3][5]。

⛳️ 运行结果

🔗 参考文献

[1] 邢志民,侯思祖.两类中压电力线信道比较及研究[J].电力系统通信, 2005, 26(12):5.DOI:10.3969/j.issn.1005-7641.2005.12.010.

[2] 李建南,张慧媛,王鲜花,等.中压电缆网接地故障的电弧建模及仿真研究[J].电力系统保护与控制, 2016, 44(24):5.DOI:10.7667/PSPC152207.
