RISC-V PMP 实战进阶：优雅的“大块头”与“手术刀”——TOR + NAPOT 组合策略深度解析

啊才的黎明之光

449人浏览 · 2026-04-18 11:57:08

啊才的黎明之光 · 2026-04-18 11:57:08 发布

一、引子：为什么我们不能“一招鲜吃遍天”？

很多 RISC-V 初学者在配置 PMP (Physical Memory Protection) 时，会听到一条金科玉律：

“能不用 TOR 就不用 TOR，尽量用 NAPOT，因为它省 Entry。”

这句话本身没错。NAPOT (Naturally Aligned Power-of-Two) 就像一块高效的大积木，一块就能盖住一大片区域。但在真实的嵌入式工程中，内存布局往往不是童话里的完美方块，而是像被狗啃过的饼干——参差不齐。

当你的代码段起始于 0x20010003，或者你需要在一片 Flash 中间切出一块不可执行的只读数据区时，只用 NAPOT 的结果往往是灾难性的：

要么 PMP Entry 瞬间爆炸（切成无数个 4KB 小块）；
要么根本无法配置（因为起始地址没对齐，硬件直接拒绝）。

👉 结论先行：

NAPOT 负责“宏观覆盖”——快、省；TOR 负责“微观修补”——准、狠。

二、深度剖析：NAPOT 与 TOR 的硬件哲学

要写好 PMP 配置，必须先理解硬件是怎么看待这两个模式的。

1. NAPOT：不仅仅是 2^N，而是“自掩码”的智慧

NAPOT 的本质是 “地址高位匹配 + 低位任意”。
它的匹配规则基于一个核心公式：
$2^{N+3} \text{ bytes}$

硬件行为： 配置寄存器 pmpaddr 时，值形如 ...yyyy0111（看最低位）。
对齐要求（强制）： Start Address % Size == 0。
- 通俗理解：你要画一个 256KB 的方块，这个方块的起点必须是 256KB 的整数倍。

[ NAPOT 示意图：完美的俄罗斯方块 ]

 0x2000_0000 (对齐边界)
     ↓
┌──────────────────────────────┐
│                              │
│      256KB NAPOT 区域         │  ← 一块积木直接搞定
│                              │
└──────────────────────────────┘
     ↑
 0x2004_0000 (下一个对齐边界)
* 要求：起始地址必须能被 256KB 整除。

2. TOR：两堵墙之间的“任意形状”

TOR (Top of Range) 的匹配逻辑更像是在内存上插篱笆：

$\text{pmpaddr[i-1]} \leq \text{Address} < \text{pmpaddr[i]}$

硬件行为： 使用两个 Entry 构成一个区间。
灵活性： 不需要对齐。你可以精确到 4 字节边界。

[ TOR 示意图：任意位置的区间 ]

Prev_Entry_Addr                Current_Entry_Addr
      ↓ (墙 A)                       ↓ (墙 B)
      ├──────────────────────────────┤
      |    任意大小、任意起点的区间      |
      └──────────────────────────────┘
      ↑ 这里可以是不对齐的地址 0x1003

注意，特别地，对于 pmpaddr[0]： $\text{0} \leq \text{pmpaddr[0]} < \text{pmpaddr[1]}$

三、战场复盘：什么情况必须请出 TOR 这把“手术刀”？

当你的代码尝试只使用 pmpcfg.A = NAPOT 配置以下区域时，硬件会直接报错或产生非预期结果。

场景 1：无法整除的“尴尬起点”

问题： 起始地址 0x1003，大小 64KB。
NAPOT 校验： 0x1003 % (64*1024) != 0 ❌ 非法。
解决策略： 切一刀。

[ 解剖图 ]
0x1000 (合法对齐点)        0x1003 (真实起点)                0x11003
      |                         |                               |
      ├───────── TOR ───────────┼─────────── NAPOT ───────────────┤
      |     (补丁区域)           |         (主体 64KB)              |
      └─────────────────────────┴─────────────────────────────────┘

场景 2：权限的“三八线”

问题： 同一块物理连续内存 0x20000000 - 0x20010000，前半段要执行代码 (X)，后半段存只读数据 ®。
NAPOT 困境： NAPOT 块内权限统一。如果用一个大块覆盖，要么代码不能跑，要么数据能被当指令执行（安全隐患）。
解决策略： 权限隔离必用 TOR 切分边界。

场景 3：碎片的“收容所”

问题： 还剩 3KB 的区域没用。
NAPOT 表示： 最小颗粒是 8 字节 (N=0)，但 3KB 不是 2 的幂，NAPOT 只能拆成 2KB + 1KB，甚至更碎。
工程实践： 最后那点不规则的小尾巴，直接用一个 TOR Entry 收尾，干净利落。

四、组合拳法：四大实战模型 (含动效图解)

核心思想：用 NAPOT 跑车拉货（运大块），用 TOR 叉车理货（摆正边角）。

模型 1：左切 —— 头部不对齐

场景： 区域从 0x1003 到 0x20000。

地址轴：
0x1000       0x1003              0x2000                              0x20000
  |             |                   |                                    |
  |<-- TOR #0 -->|<----------------- NAPOT (起始对齐于 0x2000) ---------->|
  |   (修补头部)  |                     (8KB/16KB/... 大块)                |
  ^             ^
 对齐边界      实际起点

配置逻辑：
1. TOR [0x1000, 0x1003) : 过渡区 (或无权限)
2. NAPOT [0x2000, ...)  : 加载主体逻辑

模型 2：右切 —— 尾部残缺

场景： 大块 Flash (0x08000000 ~ 0x0804B000)。

地址轴：
0x08000000                         0x08040000          0x0804B000
     |                                  |                   |
     |<------- NAPOT (256KB 大块) ------->|<--- TOR #1 ---->|
     |                                    |    (修补 44KB)   |
     ^                                    ^
  完美对齐                              此处开始不对齐

配置逻辑：
1. NAPOT 覆盖 256KB 的倍数部分。
2. 剩余 44KB 使用 TOR 定义精确上界。

模型 3：中分 —— 权限隔离 (最关键)

场景： code (X) 紧挨着 flash_data (NX)。

物理内存视图：
┌─────────────────┬─────────────────┐
│                 │                 │
│   CODE (X)      │   DATA (NX)     │
│                 │                 │
└────────┬────────┴────────┬────────┘
         │                 │
         └─── 边界线 ──────┘
        这里必须用 TOR 对齐精确地址，否则权限会泄漏！

错误做法：[     一个大 NAPOT (X or NX?)     ] ❌ 灾难

正确做法：
[ NAPOT (X) ] [ TOR 边界 ] [ NAPOT (NX) ]

模型 4：真实战场推演方案

资源需求： code = 504KB, flash = 7688KB

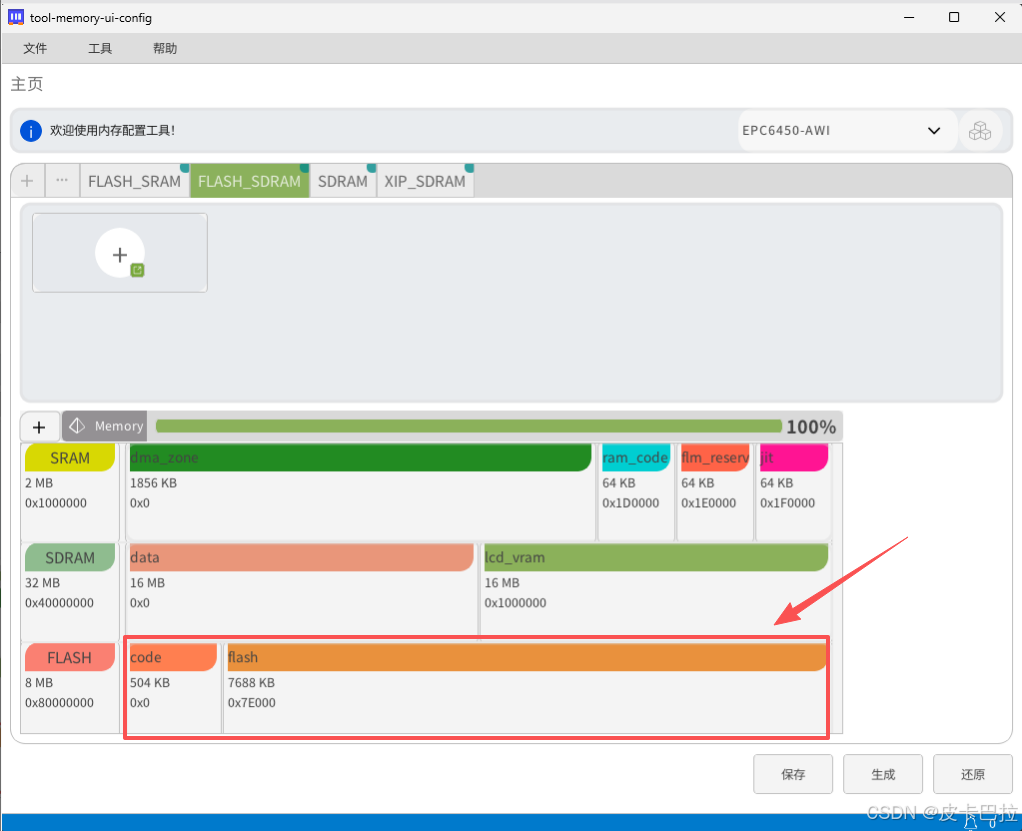

TMUC

方案一：单 NAPOT + 优先级 + TOR 补充策略

Step 1：Code 区域优化处理

原始 Code 大小：504KB（非 2^N 对齐）
优化方案：向上对齐至 512KB
优势：
- 仅需 1 个 NAPOT entry
- 保留执行权限（X）
- 避免多 entry 拆分

Step 2：Flash 区域处理

原始 Flash 大小：7688KB

情况一：地址优先级递增（低→高）

策略：
- Flash 调整为 7680KB（保留8KB缓冲）
- Code 扩展至512KB

内存布局：

| code (512KB, X) | flash (7680KB, RW) |

特点：
- 无地址冲突
- 权限清晰
- 存在少量空间浪费

情况二：地址优先级递减（高→低）

策略：
- Flash 扩展至8MB（8192KB）
- Code 保持512KB

内存布局：

[Flash 8MB RW]（基础配置）
↓ 权限覆盖
[Code 512KB X]（优先配置）

机制：
- 利用PMP后配置优先特性
- 实现权限自动修正

方案对比

方案	Code	Flash	Entry数	特点
拆分NAPOT	504KB	多块	多	通用但效率低
单NAPOT（递增）	512KB	7680KB	少	安全稳妥
单NAPOT（递减）	512KB	8MB	最少	⭐ 最优方案

TOR补充策略应用场景

边界不对齐情况
- 解决代码与Flash间的间隙问题
- 使用TOR精确覆盖间隙区域
严格保持Code尺寸
- 当必须保持504KB时
- 采用NAPOT拆分+TOR补充方案
细粒度权限控制
- 混合使用NAPOT和TOR
- 实现代码、只读数据、Flash的差异化权限

方案演进

初级方案：

强制拆分504KB
导致entry数量多
实现不够优雅

工程级方案：

允许合理扩展
善用覆盖优先级
核心思路：从"精确匹配"转向"最优覆盖"

实施条件

单NAPOT最优方案需满足：

允许区域适当扩展（2^N对齐）
合理利用PMP优先级机制
确保权限配置无冲突

五、避坑指南：PMP 优先级与 Entry 编排艺术

RISC-V PMP 的匹配逻辑是静态优先级：

pmp7cfg > pmp6cfg > … > pmp0cfg

这会导致一种常见的覆盖效应。

实用心法：

“底层的铺地板，上层的贴瓷砖。”

错误示范：

Entry 0: TOR 保护 0x0 - 0x1000 (RW)
Entry 1: NAPOT 保护 0x0 - 0x2000 ®
结果： 访问 0x500 时，Entry 0 先命中，拿到 RW 权限；Entry 1 永远没机会匹配 0x0-0x1000 区间。

正确编排顺序（自底向上配置）：

Entry 0 (低优先级): 放最大的背景权限（例如整个 Flash 设为只读）。
Entry N (高优先级): 放特殊的、需要提升权限的小块（例如某个 ROM 函数需要执行权限）。

┌──────────────────────────────────────┐
│  Entry 7: [ 特殊小块 X ]             │ ← 优先级最高，盖在下面
├──────────────────────────────────────┤
│  Entry 6: [ 中等区域 RW ]            │
├──────────────────────────────────────┤
│  Entry 0: [ 巨大背景区域 R ]         │ ← 优先级最低，铺底
└──────────────────────────────────────┘
