在工业自动化项目中，PLC 与上位机、MES、视觉系统、IoT 平台之间的联调往往是最耗时、最容易受现场条件限制的环节。为了让调试更高效、更灵活，我开发了这款轻量级的 PLC 模拟器，专门用于模拟西门子 S7 系列 PLC 的数据交互，帮助工程师在没有真实 PLC 的情况下完成大部分功能验证。

https://download.csdn.net/download/wkr1982/92803188

🧩 工具定位：轻量、直观、工程师友好

这款模拟器的目标不是替代真实 PLC，而是提供一个 足够真实、足够灵活、足够好用 的虚拟设备，让开发人员可以在电脑上完成：

• 上位机通讯调试

• 协议验证（S7、SNMP、Modbus 等扩展场景）

• 数据点位映射检查

• 视觉/设备/产线系统的联调

• 自动化逻辑的前期验证

它适合软件工程师、自动化工程师、测试人员在开发阶段使用，减少对现场设备的依赖。

⚙️ 核心功能概览

1. S7 数据块模拟（DB）

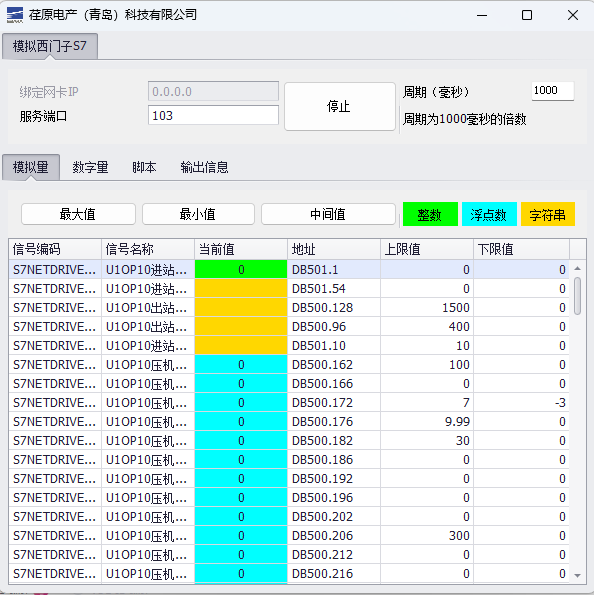

界面中可以直接看到每个信号的：

• 信号编码

• 信号名称

• 当前值

• DB 地址（如 DB500.152.3）

• 上下限值

支持模拟：

• 数字量（DI/DO）

• 模拟量（AI/AO）

• 整数、浮点、字符串等数据类型

你可以一键设置最大值、最小值、中间值，也可以手动输入任意值。

2. 数字量开关模拟

数字量界面提供：

• 全开 / 全关

• 单点 ON/OFF

• 周期触发（用于模拟心跳、节拍信号）

所有信号状态以绿色高亮显示，便于观察。

3. 周期任务模拟

可设置周期（毫秒），用于模拟：

• 心跳信号

• 定时刷新

• 周期性数据变化

周期为 1000ms 的倍数，便于与上位机逻辑同步。

4. 多数据类型支持

通过顶部按钮可快速切换模拟模式：

• 整数

• 浮点数

• 字符串

• 最大值 / 最小值 / 中间值

适合测试各种数据解析逻辑。

5. 输出日志与脚本扩展

工具预留了脚本与输出信息窗口，可用于：

• 打印通讯日志

• 执行自定义脚本

• 模拟复杂逻辑（如状态机、流程控制）

为后续扩展留足空间。

🚀 使用场景

这款模拟器在以下场景中非常实用：

• 上位机软件开发：无需 PLC 即可完成通讯模块开发

• MES/IoT 平台联调：提前验证数据点位与协议

• 视觉系统对接：模拟检测结果（如 10K/20K/30K 等）

• 产线节拍模拟：模拟心跳、进站/出站请求等信号

• 测试工程师自动化测试：构建自动化测试脚本

对于需要频繁调试 PLC 通讯的团队来说，它能显著提升效率。

🛠️ 开发理念

我做这个工具的初衷很简单：

让调试不再依赖现场，让开发更自由。

工业软件开发往往受制于设备、产线、时间窗口，而一个好用的模拟器可以让工程师在任何时间、任何地点完成大部分工作。
