FM1505
1.1概述
FM1505由FusionDSP、AI引擎、SRC硬件加速器、ADC/DAC数字滤波器、SPI、UART, PDM/I2S和eFuse。内置的COTs包括锁相环，LDO，电源开关，时钟检测器，开机复位，时钟发生器，方便芯片操作。eFuse不仅用于存储指令和数据存储器，还用于保存时钟发生器、LDO和带隙参考的裁剪值。FusionDSP最高可达300+MIPS。锁相环的最大设置为512Mhz。
1.2硬件特性
 Tensilica DSP内置可编程MIPS(高达300 MIPS)
 可编程LDO, 用于汽车的1.0v (0.95-1.05V)，用于穿戴的0.8v (0.75-0.85v)
 对于MIPS，PLL (1MHz ~ 300MHz)，
 装备512KB ROM，启用fortemmedia的VIP塔基础:VOS, AIE和sam
 320KB IRAM（指令RAM），896KB DRAM（数据随机存储器）
 内置AI引擎，32组16/32 MACs用于并行计算多组音频接口
 包括多达8通道PDM输入，3组TDM, I2S和双通道PDM输出
1.3软件特性
 VOS(语音操作系统)，方便应用于FM1505
 与HAL内置库的语音流结构应用程序可移植性
 多个FM1505、智能麦克风和VIDs之间的芯片间通信能力
 可编程语音检测和语音触发
 综合语音处理，涵盖波束形成、噪声抑制和回声消除。
 (双向)标准符合ITU-T P.1100 / P.1110 P.1120 / P.1140 / P.1150
1.4高级功能
 VOS(语音操作系统)是一个实时固件框架，它允许轻松进行可配置的数据路径管理，促进内部和第三方处理算法的集成。
 人工智能引擎：FM1505上的AIE最多支持 32 8-bit x 8-bit MACs (MAC支持乘法累积)，用于当今高速深度神经网络(DNN)的应用。AIE还提供了专有的智能深度压缩，节省了DNN中权重表的内存空间，在有限的功耗下高效地达到了较高的计算要求。特别是VR性能，使用AI引擎的SSA将提高语音和噪声的区分精度。
1.5典型应用：
 智能麦克风系统
 汽车语音输入处理汽车内置免提系统，蓝牙免提和AVN
 便携式导航设备(PND)、平板电脑等游牧移动设备免提语音通信系统
 高质量免提语音通信和识别的高性价比解决方案
 智能家居对讲产品，可视对讲门铃。
 企业视频会议系统，国际商务会议，远程教学，远程医疗，远程会议，远程培训，远程招聘等设备。
 老人、小孩监控，监护仪器对讲设备。
 网络免提通话系统。智能小区，别墅门禁对讲系统。
 电梯、企业写字楼、生产车间等各种广播对讲系统。
 智能多媒体教育通话产品。
 车载智能通话系统。
 蓝牙通话音响。
 支持手机免提对讲转接。
 免提通话平板电脑。
 企业多方会议免提通话系统。
 电动自行车通话系统（在骑车时，接听电话，芯片功能可以防风噪，使通话声音清晰）
 头盔蓝牙耳机。

2、芯片内部框图

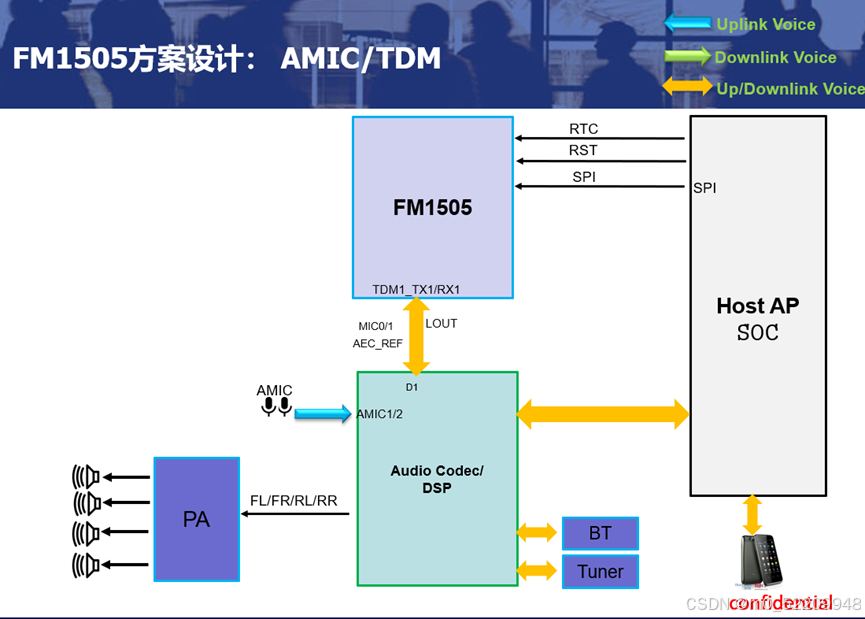

2.1、 FM1505方案设计:AMIC/TDM
2.2、 方案设计框图

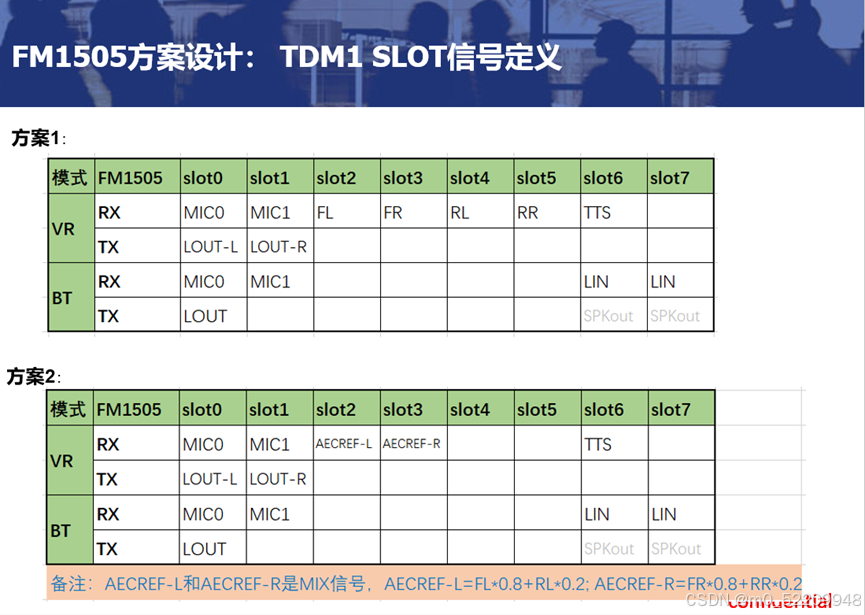

2.2、方案设计信号定义

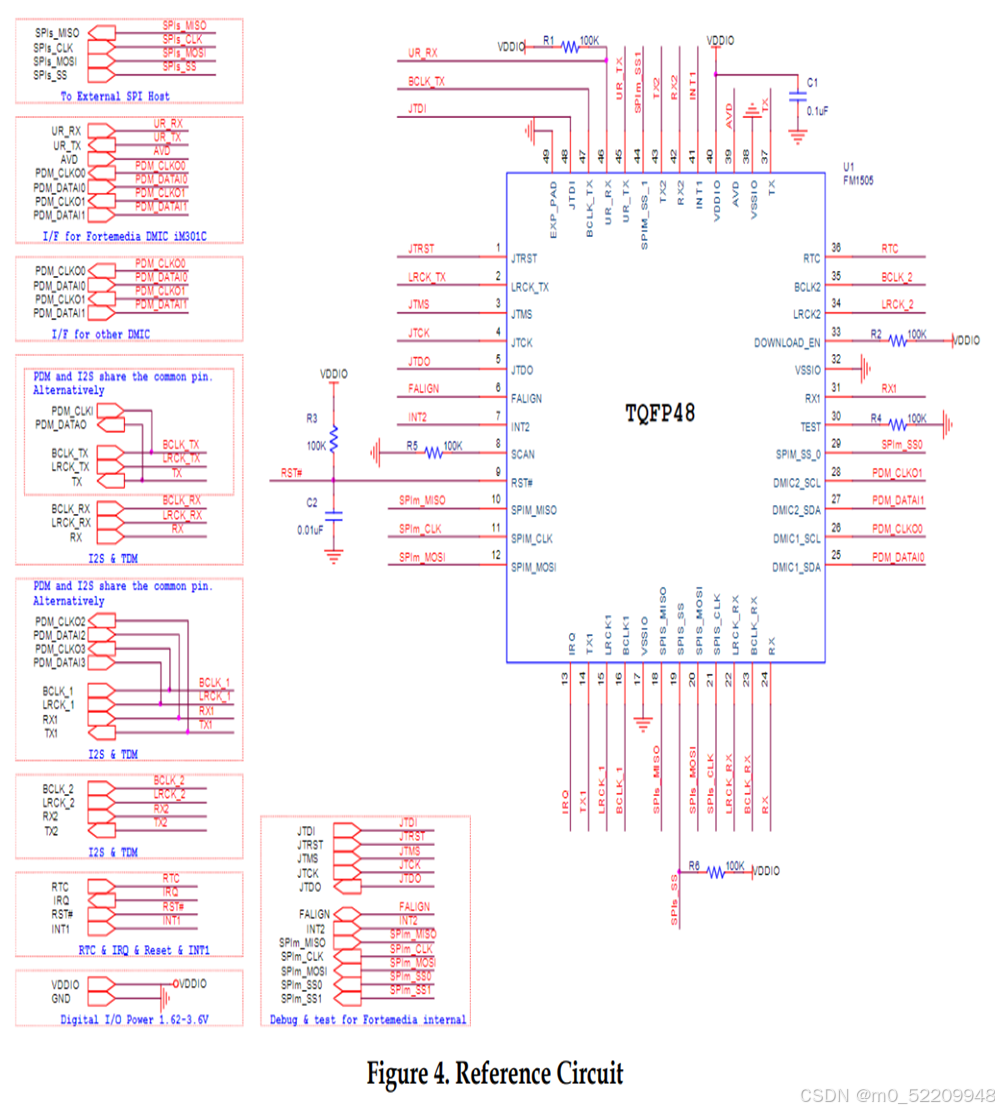

3、FM1505参考电路图如下(具体参考规格书)

4、FM1505芯片功能及引脚说明

1. 电源：PIN40（VDDIO）, 供电1.8V/3.3V.
2. GND（VSSIO）：PIN17/PIN32/PIN38/PIN49.
3. FM1505初始化及录音SPI接口：PIN19/21/20/18 (SPIs_ss/SPIs_CLK/SPIs_MOSI/SPIs_MISO).
4. FM1505 I2S接口有三组：
   I2S0：PIN22/23/24(LRCK_RX/BCLK_RX/RX)，PIN2/47/37(LRCK_TX/BCLK_TX/TX),
   I2S1：PIN15/16/31(LRCK_1/BCLK_1/TX1/RX1),
   I2S2：PIN34/35/43/42(LRCK_2/BCLK_2/TX2/RX2).
5. PDM接口有两组：
   PIN26/25/28/27(PDM_CLKO0/PDM_DATAI0/PDM_CLKO1/PDM_DATAI1)
6. PIN36: RTC 接时钟，建议12.288M / 24.576M. 注意信号幅度电平与VADJ对应,应由系统提供时钟。
7. PIN9: RST# 需要外接控制，低有效。
8. PIN8: SCAN 接100K电阻到地GND.
9. PIN30: TEST接100K电阻到地GND。
10. PIN33: DOWNLOAD_EN 接100K电阻上拉到VDDIO.
11. SPIm 接口: PIN29/44/11/12/10(SPIm_SS0/SPIm_SS1/SPIm_CLK/ SPIm_MOSI/SPIm_MISO) 不用,可悬空。
12. 测试接口：PIN48/1/3/4/5(JTDI/JTRST/JTMS/JTCK/JTDO)不用, 可悬空。
13. 测试接口：PIN45/46(UR_TX/UR_RX)不用，可悬空。
14. PIN13/41/7/6(IRQ/INT1/INT2/FALIGH )不用，可悬空
15. PIN39: AVD不用，可悬空。(用于连接IM301)
