OSG 屏幕裁剪利器 osg::Scissor

在 OpenSceneGraph 三维渲染开发中，除了基于三维空间的裁剪平面 ClipPlane，还有一个专门用于屏幕二维区域裁剪的高效工具——osg::Scissor（裁剪测试）。

它基于 OpenGL 原生的 Scissor Test 机制，能够精准限定屏幕上的渲染区域，是实现分屏、UI 裁剪、局部渲染优化的核心手段。

本文结合完整可运行代码，系统讲解 osg::Scissor 的继承关系、核心原理、使用方法，并与 osg::ClipPlane 做全方位对比，帮你快速区分两者的使用场景，在开发中精准选型。

osg::Scissor 类继承关系

osg::Scissor 是 OSG 渲染状态体系的标准组件，严格遵循 OSG 面向对象设计，其完整继承链如下：

osg::Object
  └── osg::StateAttribute
       └── osg::Scissor

层级类作用解析

1. osg::Object：OSG 所有对象的基类，提供智能指针（ref_ptr）、引用计数、对象销毁等基础能力，保证内存安全。
2. osg::StateAttribute：渲染状态属性基类，光照、纹理、材质、裁剪平面/屏幕裁剪都继承于此，统一通过节点的 StateSet 管理。
3. osg::Scissor：屏幕裁剪测试的具体实现类，封装了 OpenGL 裁剪测试的全部功能，提供矩形区域设置、参数修改接口。

✅ 核心特性：Scissor 属于渲染状态，必须绑定到节点的 StateSet 并启用才能生效，这是 OSG 所有渲染属性的标准使用方式。

osg::Scissor 核心原理

osg::Scissor 实现的是 OpenGL 裁剪测试（Scissor Test），核心作用：
在屏幕上定义一个矩形区域，仅该区域内的像素会被渲染，区域外的像素直接被丢弃。

1. 坐标系规则

OSG/OpenGL 屏幕坐标系：

• 原点 (0,0)：窗口左下角
• X 轴：向右递增
• Y 轴：向上递增

2. 核心接口

// 设置裁剪矩形：x(左下x), y(左下y), width(宽), height(高)
void setScissor(int x, int y, int width, int height);

所有参数单位均为屏幕像素，简单直观。

3. 启用方式

// 将裁剪状态绑定到节点，开启裁剪
node->getOrCreateStateSet()->setAttributeAndModes(
    scissor, osg::StateAttribute::ON
);

完整实战代码解析

以下代码实现屏幕固定区域裁剪，模型仅在指定矩形内显示，可直接编译运行：

#include <osgViewer/Viewer>
#include <osg/Node>
#include <osg/Geode>
#include <osg/Group>
#include <osg/Scissor>         // 核心：屏幕裁剪头文件
#include <osgDB/ReadFile>
#include <osgUtil/Optimizer>

int main()
{
    // 1. 创建渲染窗口
    osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer();

    // 2. 创建屏幕裁剪对象
    osg::ref_ptr<osg::Scissor> scissor = new osg::Scissor();
    // 定义裁剪区域：左下角(150,150)，宽800，高600
    scissor->setScissor(150, 150, 800, 600);

    // 3. 创建场景根节点
    osg::ref_ptr<osg::Group> root = new osg::Group();

    // 4. 加载模型
    osg::ref_ptr<osg::Node> node = osgDB::readNodeFile("cow.osg");
    if (!node)
    {
        OSG_WARN << "模型加载失败！" << std::endl;
        return 1;
    }
    root->addChild(node.get());

    // 5. 启用屏幕裁剪（核心步骤）
    root->getOrCreateStateSet()->setAttributeAndModes(
        scissor.get(), osg::StateAttribute::ON
    );

    // 6. 优化场景
    osgUtil::Optimizer optimizer;
    optimizer.optimize(root.get());

    // 7. 启动渲染
    viewer->setSceneData(root.get());
    viewer->realize();
    viewer->run();

    return 0;
}

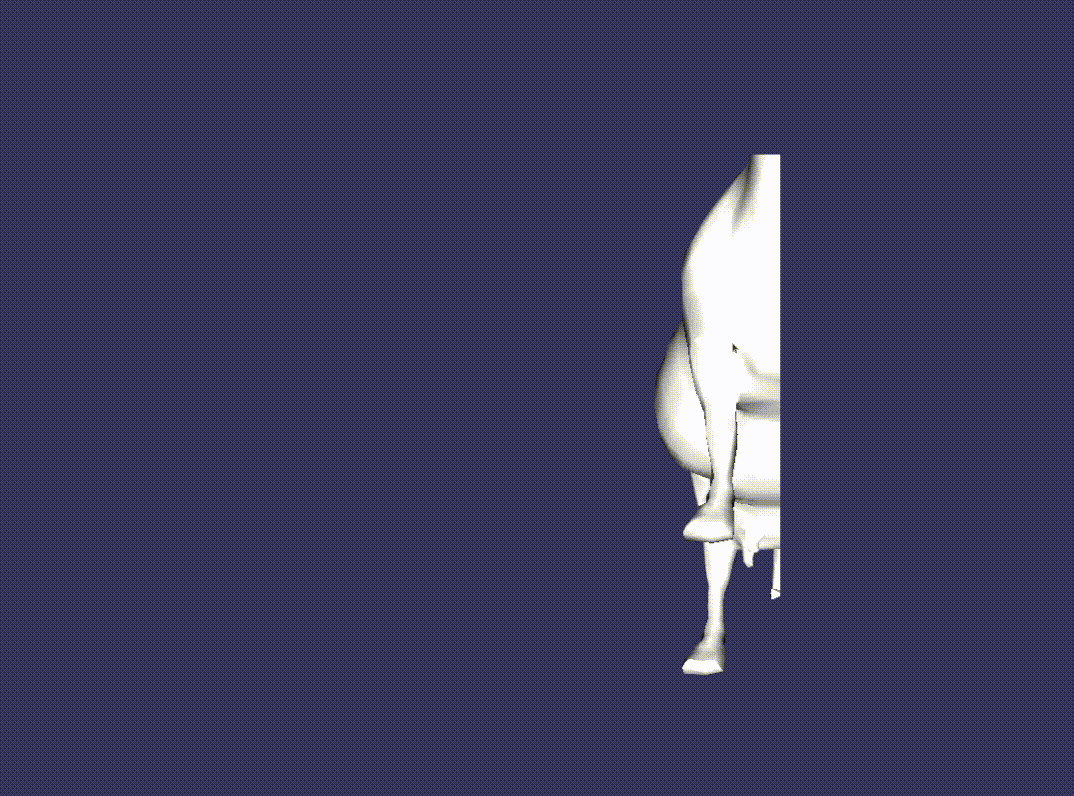

运行效果

osg::Scissor 使用场景

Scissor 专注屏幕二维裁剪，适用场景明确且高效：

1. 多视口/分屏渲染
   把窗口划分为多个区域，分别渲染不同场景（如三维软件的四视图）。
2. UI 界面裁剪
   限制 2D 界面、文本、图标在指定面板内显示，防止内容溢出。
3. 局部渲染优化
   仅渲染窗口部分区域，减少 GPU 绘制像素量，提升性能。
4. 截图/局部预览
   只渲染指定区域，用于生成局部预览图、小窗口监控画面。
5. 特效遮罩
   实现屏幕圆形、矩形视野框，用于游戏、仿真的视觉特效。

osg::Scissor 与 osg::ClipPlane 全方位对比

这是 OSG 开发中最容易混淆的两个概念，下表清晰区分两者核心差异：

对比维度	osg::Scissor（屏幕裁剪）	osg::ClipPlane（空间裁剪）
裁剪维度	二维屏幕像素空间	三维模型/世界空间
裁剪对象	最终渲染的屏幕像素	三维模型的几何体本身
坐标系	屏幕像素坐标（原点左下）	三维空间坐标
裁剪形状	只能是矩形	无限大平面（可组合任意形状）
核心用途	分屏、UI 裁剪、区域渲染	模型剖切、截面显示、内部查看
硬件限制	无数量限制，全局一个生效	OpenGL 最多支持 6 个
性能	极低开销，GPU 原生支持	极低开销，硬件加速
典型效果	屏幕局部显示模型	模型被“切开”，显示内部结构

一句话区分

• 想切屏幕 → 用 Scissor
• 想切模型 → 用 ClipPlane

总结

osg::Scissor 是 OSG 中极简、高效、专用的屏幕裁剪工具，继承自标准渲染状态 StateAttribute，使用方式简单、性能优异。

它与 osg::ClipPlane 互为补充：

• Scissor 管屏幕，做分屏、UI、区域渲染；
• ClipPlane 管空间，做剖切、截面、模型裁剪。

掌握两者的原理与区别，就能在三维开发中灵活实现各类裁剪需求，无论是工业仿真、UI 界面还是多视口渲染，都能轻松应对。
