前言
半个月前，我使用一块 ESP32‑S3 开发板，正式开启开源轻量 AI Agent 框架 MimiClaw 的学习与实战之旅。从最初双舵机控制异常、转向 WS2812 灯带调试，到最终稳定驱动一路电机，后续争取四路 N20 减速电机能正常转动、实现麦克纳姆轮小车全向移动，一路踩遍各类坑点：GPIO 资源冲突、看门狗强制复位、任务堆栈溢出、电源供电不足、串口反复断开和电脑多次死机重启等等。

所幸所有问题逐一攻克，电机成功运转、小车有望正常行动。本文将完整梳理硬件选型、电路接线、代码框架、问题排查、优化修复全流程，形成一份可直接复用的实战文档，助力每一位在嵌入式 AI Agent 领域探索的开发者少走弯路。

一、为什么选择 MimiClaw？

MimiClaw 是专为 ESP32‑S3 设计的轻量级 AI Agent 框架，具备极强的资源适配性与扩展能力：

1、代码极简：总规模约 5000 行，92% 为 C 语言实现，核心主循环仅 169 行；
2、资源占用低：编译后固件 1.2MB，运行内存 < 512KB，完美适配资源受限的物联网设备；
3、扩展便捷：原生支持飞书、Telegram 等交互渠道，基于 LLM 工具调用机制，可快速自定义硬件控制逻辑；
4、性能优势：对比 MicroPython，C 语言实现带来更高实时性、更低内存开销、更强硬件控制能力。

基于以上特性，MimiClaw 成为嵌入式 AI 小车、机械臂、智能灯控等项目的理想框架。

二、硬件选型与接线设计

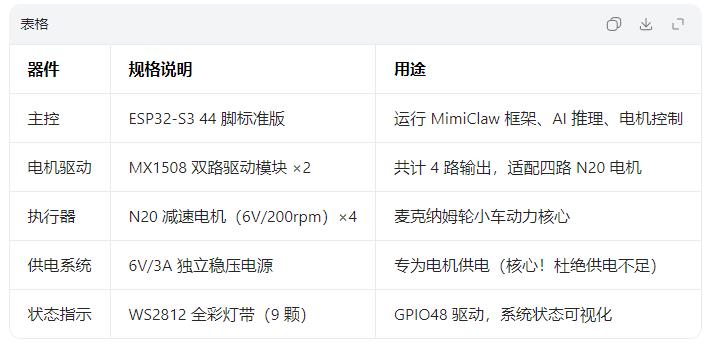

2.1 硬件清单（最终稳定版）

2.2 安全引脚分配（避坑核心）

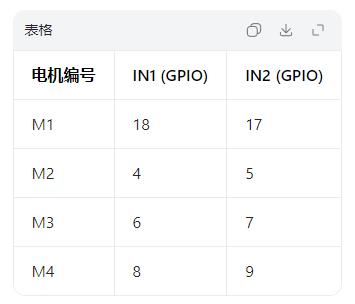

ESP32‑S3 的 GPIO19/20 被 USB‑Serial‑JTAG 占用，GPIO22/26 可能与 PSRAM 冲突，必须严格避开。最终实测稳定引脚：

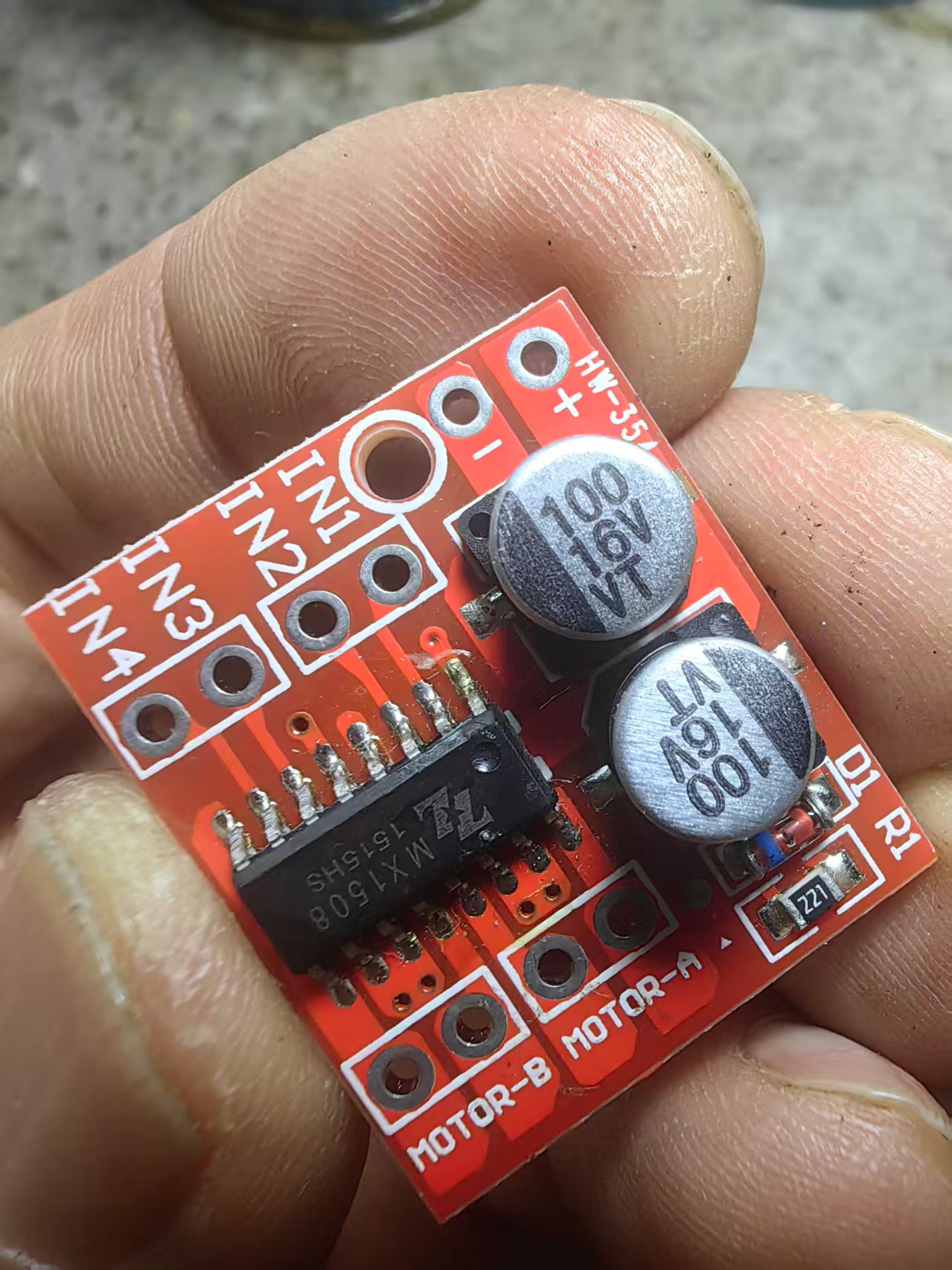

2.3 标准接线规范（以 MX1508 为例）
核心原则：电机独立供电 + 共地处理

MX1508 驱动模块        ESP32‑S3            外部电源
   VCC       --------->  6V 正极
   GND       --------->  电源负极  ----+---- ESP32 GND（共地关键）
   IN1       --------->  对应控制 GPIO
   IN2       --------->  对应控制 GPIO
   OUT1      --------->  N20 电机正极
   OUT2      --------->  N20 电机负极

注意：严禁使用 USB 为电机供电！N20 启动电流远超 USB 输出上限，会直接导致 ESP32S3 欠压复位。

三、代码框架设计

MimiClaw 采用分层解耦架构，逻辑清晰、易于扩展：
底层 GPIO 驱动 → 中层运动学控制 → 上层 LLM 工具注册

3.1 底层电机驱动（tool_motor.c）
封装通用电机控制函数，支持正转、反转、停止：

// 四路电机引脚定义
static const int motor_pins[4][2] = {
    {18, 17},   // M1
    {4, 5},     // M2
    {6, 7},     // M3
    {8, 9}      // M4
};

/**
 * 单电机控制
 * @param motor_id 电机编号 0~3
 * @param dir 1=正转 -1=反转 0=停止
 */
void motor_control(int motor_id, int dir) {
    int in1 = motor_pins[motor_id][0];
    int in2 = motor_pins[motor_id][1];
    switch (dir) {
        case 1:  // 正转
            gpio_set_level(in1, 1);
            gpio_set_level(in2, 0);
            break;
        case -1: // 反转
            gpio_set_level(in1, 0);
            gpio_set_level(in2, 1);
            break;
        default: // 停止
            gpio_set_level(in1, 0);
            gpio_set_level(in2, 0);
            break;
    }
}

3.2 中层运动学控制
支持两种小车模式，满足不同场景需求：
差速小车（M1+M2）：前进、后退、左转、右转；
麦克纳姆轮小车（四轮独立）：全向移动、平移、斜向移动。
所有运动逻辑封装为独立函数，供上层调用。

3.3 上层 LLM 工具注册（tool_registry.c）
将硬件控制能力注册为 AI 可调用工具，支持飞书 / 文字指令触发：

// 单电机控制工具定义
mimi_tool_t motor_single_tool = {
    .name = "motor_single",
    .description = "单电机控制，输入格式：{\"motor_id\":0, \"dir\":\"forward/backward/stop\"}",
    .input_schema_json = "...",
    .execute = tool_motor_single_execute // 执行函数
};

// 注册工具到框架
register_tool(&motor_single_tool);

工具执行时自动解析 JSON 指令，调用底层驱动完成硬件控制。

四、实战踩坑与解决方案（精华总结）

4.1 GPIO 冲突 → 串口卡死、无法启动
现象：烧录后串口监视器卡在 waiting for download，系统不运行；
原因：使用了被 USB 串口占用的 GPIO19/20；
解决：严格查阅芯片手册，避开冲突引脚，使用本文 2.2 节推荐配置。

4.2 看门狗复位（TG1WDT_SYS_RST）
现象：系统反复重启，日志提示 PRO CPU has been reset by WDT；
原因：初始化函数耗时过长，触发看门狗保护；
解决：优化初始化执行顺序，缩短阻塞时间；调试阶段可临时延长看门狗超时时间。

4.3 任务堆栈溢出
现象：飞书消息触发后系统重启，提示 outbound 任务堆栈溢出；
原因：网络通信任务使用了大尺寸局部缓冲区，默认栈空间不足；
解决：将 outbound_dispatch_task 栈空间从 4096 提升至 16384 字节。

4.4 电机有电压但不转（最常见问题）
现象：GPIO 输出正常、日志无报错，电机完全不动作；
原因：USB 供电电流不足，N20 电机无法启动；
解决：更换 6V/3A 独立电源，严格执行共地接线，电机立即正常运转。

4.5 Windows 串口反复断开 / 无法发送指令
现象：串口连接后频繁断开重连，指令发送失败；
原因：ESP32‑S3 自带 USB 串口与 Windows 兼容性问题 + 供电波动；
解决：使用管理员权限运行串口工具、更换机箱后置 USB、空载测试稳定后再接外设。

五、最终实现效果

1、系统稳定运行后，支持飞书远程指令 + 本地串口指令双控制：
2、单电机控制：motor_single {“motor_id”:0, “dir”:“forward”} → M1 正转；
3、差速小车：car_diff {“action”:“forward”} → 小车前进；
4、麦轮全向移动：car_mecanum {“action”:“left”} → 小车左横移；
5、辅助功能：WS2812 灯带同步实现彩虹灯、呼吸灯等效果；
6、性能表现：AI 指令响应延迟 2~3 秒，控制精准、运行稳定。

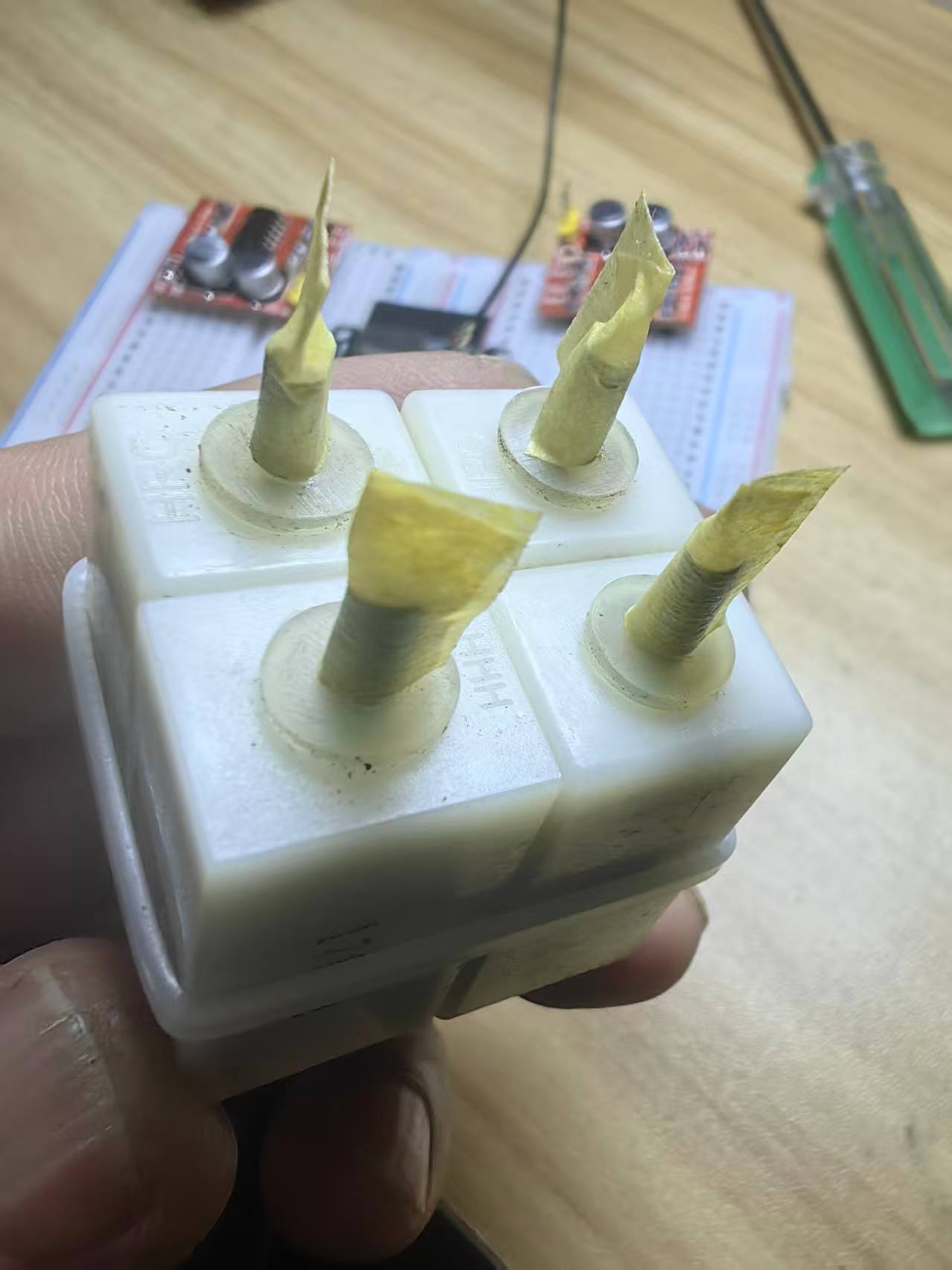

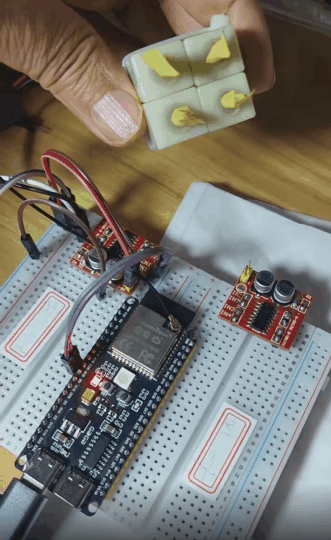

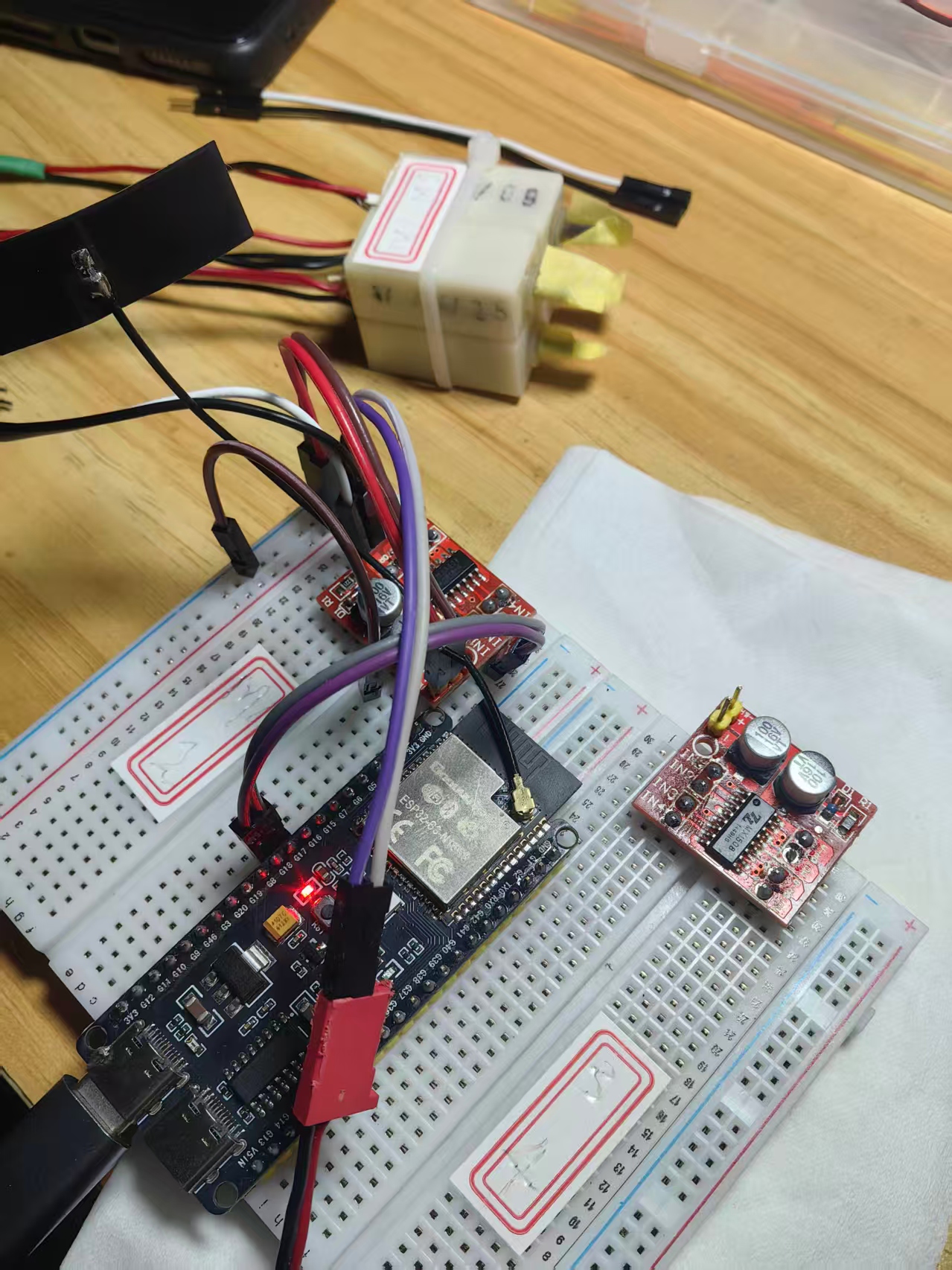

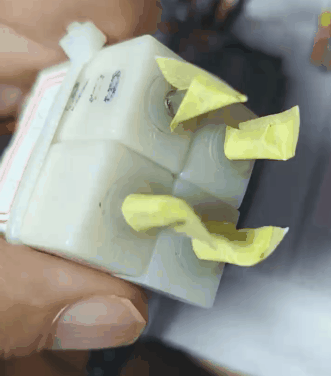

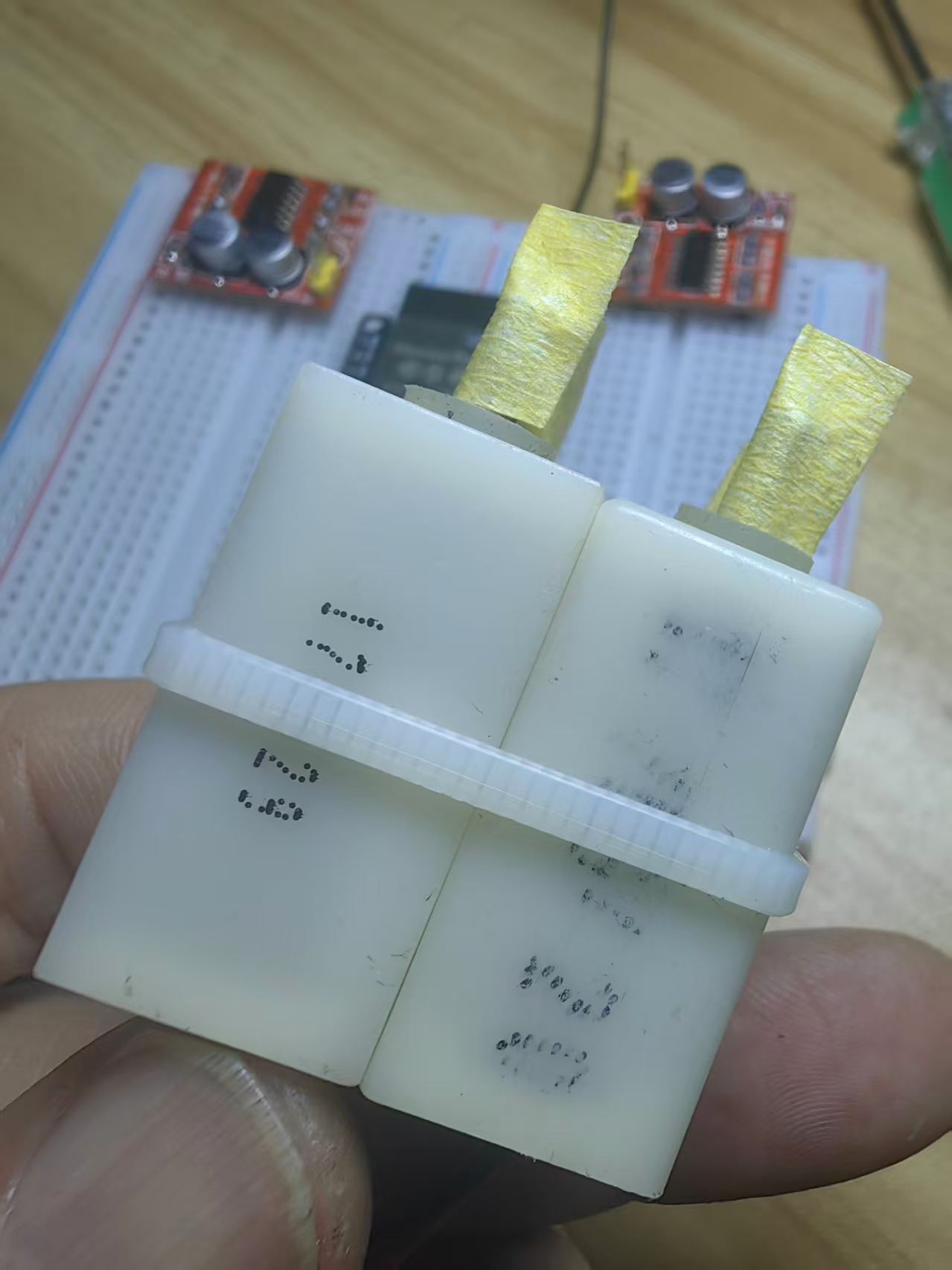

六、实验场景图与视频记录

视频记录

【【花雕动手做】MimiClaw 实战：用ESP32‑S3打造嵌入式AI Agent，飞书一句话控制四路N20减速电机#迷你小龙虾 #MimiClaw】

https://www.bilibili.com/video/BV1TtQcByEWR/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987

七、总结与展望

核心实战心得
硬件是基础：电机类负载必须独立供电，共地是稳定运行的前提；
引脚是关键：ESP32‑S3 引脚复用复杂，动手前务必核对手册；
系统资源要合理分配：网络任务堆栈空间不能吝啬，避免溢出重启；
框架选择决定效率：MimiClaw 轻量高效，C 语言实现远优于 MicroPython 方案。

未来优化计划
加入 PWM 调速，实现电机无级变速控制；
集成超声波传感器，打造自动避障智能小车；
优化 LLM 提示词，支持纯自然语言控制；
扩展更多硬件工具，完善生态能力。
