🔥 内容介绍

随着可再生能源的快速发展和电力系统对可靠性、效率和可持续性要求的提高，微电网作为一种集成分布式能源的有效解决方案受到广泛关注。特别是ACDC混合微电网，由于其兼顾交流和直流系统的优势，为各种类型分布式电源和负荷的接入提供了更大的灵活性。本文深入探讨了ACDC微电网的能源管理策略，该微电网仿真模型包含光伏发电机（PV）、燃料电池系统（FC）、超级电容器（SC）和直流侧电池储能系统（BES），并通过电压源变换器（VSC）实现直流侧与交流侧的互联。研究旨在优化微电网的运行效率、提高系统稳定性，并最大化可再生能源的利用率，同时降低运行成本。

1. 引言

传统电力系统以集中式发电和单向输电为特征，面对日益增长的能源需求、环境污染以及电网脆弱性等挑战。微电网的出现为解决这些问题提供了新的途径。微电网是一个小型电网，能够独立于主电网运行，也可以与主电网并联运行，其内部集成了分布式电源、储能设备和负荷。根据其内部电源和负荷的类型，微电网可分为交流微电网、直流微电网和ACDC混合微电网。

ACDC混合微电网结合了交流和直流的优点。直流系统在接入光伏、燃料电池、电池等直流分布式电源以及直流负荷时，无需进行频繁的交直流转换，从而减少了能量损耗，提高了效率。而交流系统则能够方便地接入传统的交流发电机、交流负荷以及与大电网的连接。因此，ACDC微电网在结构上更具灵活性和适应性，为未来智能电网的发展提供了重要的技术支撑。

然而，ACDC微电网内部多种分布式电源和储能设备的运行特性差异巨大，且可再生能源具有间歇性和波动性，这使得微电网的能源管理变得尤为复杂。如何有效地协调各种能源的出力，实现能量的优化分配，保障系统的稳定运行，并最终达到经济效益和环境效益的双重目标，是当前ACDC微电网研究的关键问题。

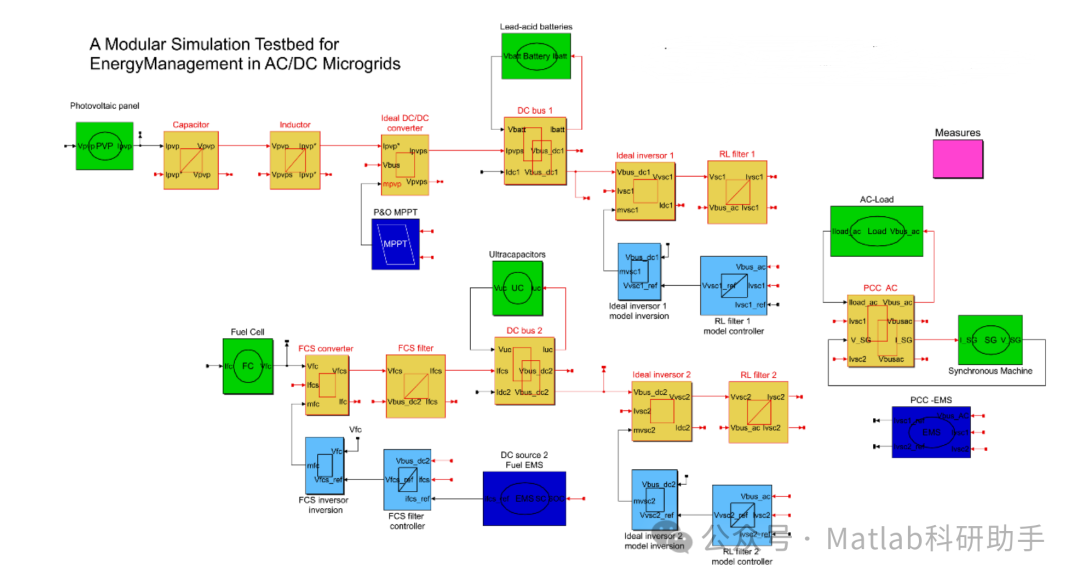

2. ACDC微电网仿真模型组成

本文研究的ACDC微电网仿真模型由以下主要组成部分构成：

2.1 光伏发电机 (PV)

光伏发电机是利用太阳能电池板将太阳光能直接转换为电能的设备。它是一种典型的直流电源，具有清洁无污染、分布广泛等优点。然而，光伏发电具有间歇性和不确定性，其出力受日照强度、温度等环境因素影响显著。在ACDC微电网中，光伏系统通常通过DC/DC变换器接入直流母线。

2.2 燃料电池系统 (FC)

燃料电池是一种通过电化学反应将燃料（如氢气）中的化学能直接转换为电能的装置。与传统燃烧方式不同，燃料电池的能量转换效率高，排放物少，且响应速度相对较快。燃料电池系统作为一种潜在的基荷电源，可以为微电网提供稳定的电力输出，但其启动和响应速度不如电池储能系统。燃料电池系统通常也通过DC/DC变换器接入直流母线。

2.3 超级电容器 (SC)

超级电容器是一种介于传统电容器和电池之间的新型储能器件，具有功率密度高、充放电速度快、循环寿命长等特点。它能够快速吸收和释放大量能量，在短时功率波动补偿和提高系统暂态稳定性方面具有显著优势。在ACDC微电网中，超级电容器通常用于平滑光伏等可再生能源的短期波动，并为负荷的瞬时变化提供快速响应。超级电容器也通过DC/DC变换器接入直流母线。

2.4 直流侧电池储能系统 (BES)

电池储能系统是微电网中重要的能量管理和平衡设备。它具有能量密度相对较高、响应速度快、可灵活充放电等特点。电池储能系统可以储存多余的电能，并在电力需求高峰或可再生能源出力不足时释放电能，从而实现能量的时移和平衡。在本文模型中，直流侧电池储能系统通过双向DC/DC变换器接入直流母线，实现对直流母线电压的稳定和能量的充放电控制。

2.5 电压源变换器 (VSC)

电压源变换器（VSC）是实现ACDC微电网直流侧与交流侧互联的关键设备。它能够灵活地控制有功功率和无功功率在ACDC两部分之间的流动。VSC的控制策略直接影响着整个微电网的能量平衡、电压稳定和并网运行模式。在并网模式下，VSC可以与主电网进行功率交换；在孤岛模式下，VSC可以独立支撑交流侧电压和频率。

3. 能源管理策略目标

ACDC微电网的能源管理策略旨在实现以下多个目标：

• 运行成本最小化：

   尽可能降低燃料电池的燃料成本、从主电网购电成本以及运行维护成本。

• 可再生能源利用率最大化：

   优先消纳光伏等可再生能源，减少弃风弃光现象。

• 系统稳定性增强：

   保持直流和交流母线电压稳定，确保系统频率在允许范围内波动。

• 储能系统寿命延长：

   合理规划电池和超级电容器的充放电策略，避免过度充放电，延长其使用寿命。

• 供电可靠性提高：

   在孤岛模式下，确保关键负荷的持续供电。

• 环境效益优化：

   减少燃料电池的碳排放，促进绿色能源发展。

4. 能源管理策略方法

为了实现上述目标，ACDC微电网的能源管理策略通常采用分层控制架构。

4.1 初级控制层

初级控制层主要负责分布式电源和储能设备的局部控制，如直流母线电压下垂控制、AC/DC变换器的电流控制等。

• 光伏和燃料电池的MPPT控制：

   对于光伏，采用最大功率点跟踪（MPPT）技术，以最大化太阳能利用效率。燃料电池则根据其出力特性和运行效率曲线进行控制。

• 电池和超级电容器的充放电控制：

   电池通常采用电压或电流控制模式，以维持直流母线电压稳定。超级电容器则响应快速功率波动，提供瞬时功率支持。

• VSC的PQ控制或Vf控制：

   在并网模式下，VSC通常采用PQ控制，实现与主电网的功率交换。在孤岛模式下，VSC则采用Vf控制，独立维持交流侧电压和频率。

4.2 次级控制层

次级控制层负责微电网内部的协调控制和优化，通常运行在一个较慢的时间尺度上，对初级控制层的设定点进行调整。

• 功率平衡与电压稳定：

   通过协调VSC、电池和燃料电池的出力，平衡交流和直流两侧的功率，并维持母线电压稳定。

• 储能系统状态管理：

   根据电池和超级电容器的荷电状态（SOC），动态调整其充放电功率。例如，当电池SOC过低时，应减少放电，增加充电；当SOC过高时，应减少充电，增加放电。

• 燃料电池的经济运行：

   燃料电池的启停和出力调整应考虑其效率曲线和寿命损耗，尽量在高效区间运行。

• 负荷侧管理：

   在极端情况下，可以通过负荷削减或需求响应等手段，保障系统稳定。

4.3 高级控制层（优化调度层）

高级控制层通常基于预测信息（如负荷预测、光伏出力预测）进行优化调度，目标是在未来一个时间周期内（如24小时）实现运行成本最低或可再生能源利用率最高。常用的优化方法包括：

• 线性规划 (LP) 和混合整数线性规划 (MILP)：

   适用于处理线性和离散决策变量的优化问题。

• 动态规划 (DP)：

   适用于多阶段决策问题，能找到全局最优解。

• 模型预测控制 (MPC)：

   基于模型预测未来系统状态，通过滚动优化策略，处理系统约束和不确定性。

• 启发式算法和元启发式算法：

   如粒子群优化 (PSO)、遗传算法 (GA) 等，适用于解决非线性、非凸的复杂优化问题。

5. 挑战与展望

尽管ACDC微电网的能源管理策略研究取得了显著进展，但仍面临一些挑战：

• 不确定性管理：

   光伏出力、负荷需求以及市场电价的随机性给能源管理带来了巨大挑战。如何更有效地处理这些不确定性，提高调度的鲁棒性，是未来的研究方向。

• 多目标优化：

   能源管理通常涉及经济性、可靠性、环境效益等多个相互冲突的目标。如何设计多目标优化算法，找到帕累托最优解集，并根据优先级进行决策，是重要的研究内容。

• 通信与信息安全：

   微电网内部分布式电源和控制器之间需要高效可靠的通信，但通信延迟和网络攻击可能影响系统运行。

• 故障诊断与自愈能力：

   微电网在孤岛运行或与大电网解列时，如何快速识别故障并恢复供电，提高自愈能力。

• 标准化与互操作性：

   缺乏统一的标准使得不同厂商的设备难以互联互通，制约了微电网的广泛应用。

未来ACDC微电网的能源管理策略将朝着以下方向发展：

• 人工智能与机器学习的应用：

   利用大数据分析和机器学习算法，提高负荷和可再生能源出力的预测精度，并发展基于强化学习的自适应能源管理策略。

• 区块链技术在能源交易中的应用：

   构建安全、透明的P2P能源交易平台，促进微电网内部以及微电网之间能源的共享和优化。

• 虚拟同步发电机 (VSG) 技术：

   引入VSG控制策略，提高逆变器在孤岛模式下的惯性和阻尼特性，增强微电网的稳定性。

• 柔性直流输电技术与微电网的融合：

   探索柔性直流输电（HVDC）技术在互联多个微电网或微电网与大电网之间的应用，进一步提高电网的灵活性和可靠性。

6. 结论

ACDC微电网作为未来智能电网的重要组成部分，其能源管理策略是保障系统高效、稳定、经济运行的关键。本文对包含光伏、燃料电池、超级电容器和直流侧电池储能系统的ACDC微电网仿真模型进行了阐述，并详细讨论了其能源管理策略的目标与方法。虽然仍面临诸多挑战，但随着先进控制理论、人工智能和信息技术的发展，ACDC微电网的能源管理策略将不断完善，为构建绿色、高效、可靠的现代电力系统贡献重要力量。

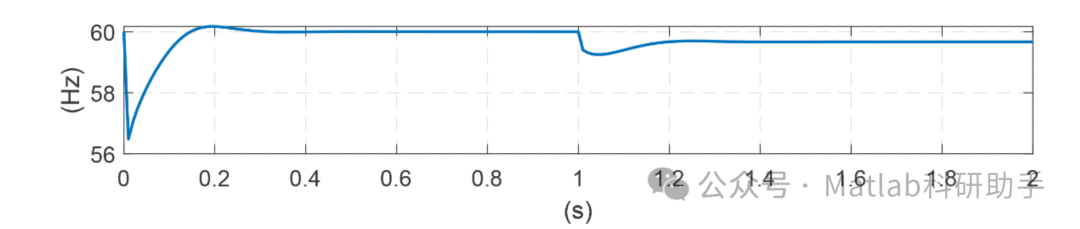

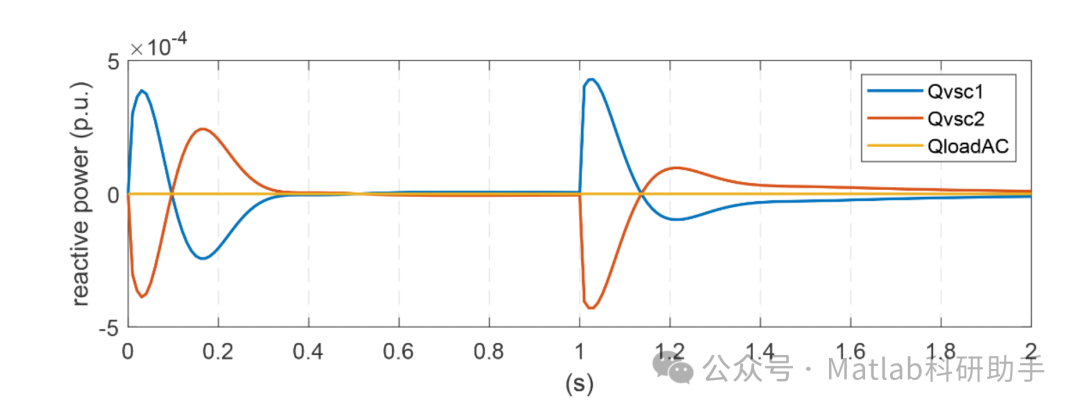

⛳️ 运行结果

🔗 参考文献

[1] 任维宏.光储直流微电网功率协调及并网运行控制策略研究[D].长春工程学院,2023.

[2] 王佳琪.基于海流能海岛微电网供电系统的建模与仿真研究[D].浙江大学[2026-03-30].
