🔥 内容介绍

独立光伏系统无需依赖外部电网，通过本地硬件与软件整合实现自主运行，在偏远地区供电、工业控制等场景中具有不可替代的优势，其核心性能依赖于光伏MPPT（最大功率点跟踪）铅酸电池充电控制器的高效运行。本文针对独立系统的自主性、高可靠性需求，开展光伏MPPT铅酸电池充电控制器建模研究，整合光伏阵列特性、MPPT控制算法、铅酸电池充电特性及DC-DC转换拓扑，构建兼顾跟踪精度、充电效率与电池寿命的完整建模体系，通过MATLAB/Simulink仿真验证模型有效性，为独立光伏系统的设计优化提供理论依据与技术支撑。实验结果表明，所建模型的MPPT跟踪效率可达97%以上，整体充电控制器平均效率高达98.3%，能有效适配光照、温度动态变化场景，延长铅酸电池使用寿命。

关键词

独立系统；光伏MPPT；铅酸电池；充电控制器；建模；Simulink仿真

1 引言

1.1 研究背景与意义

随着全球能源危机加剧与环境保护意识提升，太阳能作为清洁可再生能源，在分布式发电、离网供电领域应用日益广泛。独立光伏系统凭借自主性强、可靠性高、定制化程度高的特点，成功解决了偏远地区、无电网覆盖区域的供电难题，广泛应用于农村电气化、通信基站、偏远地区医疗设备等场景。充电控制器作为独立光伏系统的核心枢纽，承担着连接光伏阵列与铅酸电池的关键作用，其性能直接决定光伏能源利用率、电池使用寿命及系统整体稳定性。

铅酸电池因成本低廉、技术成熟、可靠性高，是独立光伏系统中最常用的储能设备，但其一阶充电特性复杂，对充电过程的控制精度要求较高，不当充电易导致电池容量衰减、寿命缩短，甚至引发安全隐患。MPPT技术作为提升光伏系统发电效率的核心技术，通过实时调整光伏阵列工作点，可将发电效率提升15%-30%，是中大功率独立光伏系统的标配。然而，现有研究中，部分充电控制器建模未集成MPPT功能，或缺乏效率分析与商业产品基准验证，模型完备性不足；另有研究虽涉及MPPT充电控制器建模，但缺乏详细的建模细节与性能评估，难以直接应用于独立系统工程实践。因此，开展用于独立系统应用的光伏MPPT铅酸电池充电控制器建模研究，具有重要的工程应用价值与理论意义。

1.2 研究现状

目前，光伏MPPT控制算法的研究已较为成熟，主流算法包括扰动观察法（P&O）、增量电导法（INC）、恒压比法、模糊逻辑控制法等，其中P&O算法因实现简单、成本低廉，在中低端系统中应用广泛，而INC算法因无稳态振荡、精度高，更适用于光照快速变化的独立场景。在铅酸电池充电控制方面，三段式充电策略（恒流充电、恒压充电、浮充充电）已成为行业标准，可有效避免电池过充、过放，延长电池寿命，但如何将三段式充电与MPPT技术高效融合，实现能源利用与电池保护的平衡，仍是建模研究的重点与难点。

在建模方法上，现有研究主要分为物理建模与电路建模两类，物理建模基于光伏电池、铅酸电池的内部机理，精度较高但计算复杂；电路建模基于等效电路理论，结合仿真工具实现，简洁高效，更适用于工程设计。然而，现有建模研究多存在短板：部分模型未考虑独立系统的动态环境适应性，难以应对光照、温度的突变；部分模型缺乏效率分析与实验验证，与实际工程应用存在差距；还有部分模型未针对铅酸电池的温度特性进行优化，充电精度不足。

1.3 研究内容与目标

本文围绕独立系统的应用需求，重点开展以下研究内容：一是梳理独立系统的核心特性与技术挑战，明确充电控制器的建模约束；二是构建光伏阵列、MPPT控制模块、铅酸电池、DC-DC转换模块的子模型，实现各模块的协同工作；三是设计MPPT算法与三段式充电策略的融合逻辑，优化充电效率与电池保护效果；四是通过MATLAB/Simulink搭建仿真平台，验证模型的MPPT跟踪性能、充电性能与整体效率，并与商用控制器进行基准对比。

研究目标为：构建一套适配独立系统的光伏MPPT铅酸电池充电控制器完整模型，实现MPPT跟踪效率≥97%，整体充电控制器效率≥98%，能快速响应光照、温度动态变化，有效延长铅酸电池使用寿命，为独立光伏系统的工程设计与优化提供可靠的建模方案。

2 独立系统核心特性与建模约束

2.1 独立系统核心特性

独立系统（Standalone System）是指无需依赖外部网络或资源，通过本地硬件与软件整合实现自主运行的计算系统，其核心特性适配光伏MPPT铅酸电池充电控制器的建模需求，具体包括三个方面：一是自主性，内置铅酸电池储能与微控制器，支持离线运行，无需外部电网支撑，适配无电网覆盖场景；二是高可靠性，通过减少外部依赖降低故障点，可在恶劣环境（如高温、低温、光照突变）下稳定运行；三是定制化设计，可针对光伏MPPT与充电控制任务，优化硬件架构（如微控制器选型）与预装软件，适配不同功率等级的独立光伏系统需求。

2.2 独立系统技术挑战与建模约束

结合独立系统的应用场景，充电控制器建模需应对三大技术挑战，同时遵循相应的建模约束：

（1）动态环境适应约束：独立系统多部署于户外，光照强度、环境温度波动较大，需实时响应光伏阵列输出特性的变化，因此建模时需引入光照、温度的动态参数，确保MPPT跟踪的实时性与准确性，要求MPPT能在0.5秒内跟踪任何太阳辐照度变化下的光伏电池板最大点。

（2）能源效率优化约束：独立系统的能源来源仅为光伏阵列，需平衡MPPT跟踪速度与稳态振荡损耗，避免能源浪费，建模时需选择合适的MPPT算法与DC-DC拓扑，确保整体充电效率满足工程要求，同时减少开关损耗与能量损耗。

（3）电池寿命管理约束：铅酸电池的使用寿命与充电策略直接相关，建模时需严格遵循三段式充电特性，结合温度补偿机制，防止电池过充、过放、析气等问题，同时减少电池容量衰减，要求电池寿命年衰减率控制在5%以内。

3 光伏MPPT铅酸电池充电控制器整体建模架构

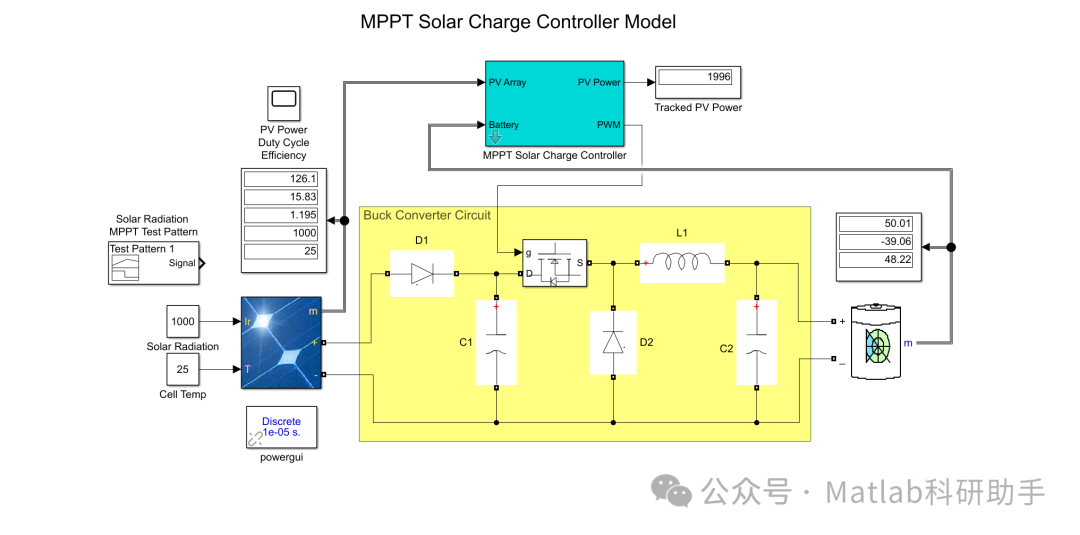

光伏MPPT铅酸电池充电控制器的建模采用模块化设计思想，基于MATLAB/Simulink仿真环境构建，整体架构分为四大核心模块：光伏阵列子模型、MPPT控制子模型、DC-DC转换子模型、铅酸电池子模型，各模块通过信号交互与能量传递实现协同工作，整体架构如图1所示（此处省略图表，建模时可在Simulink中搭建对应模块链路）。

其中，光伏阵列子模型用于模拟光伏阵列在不同光照、温度条件下的输出特性，输出电压、电流信号；MPPT控制子模型实时采集光伏阵列输出信号，通过MPPT算法计算最优占空比，输出控制信号至DC-DC转换子模型；DC-DC转换子模型采用降压拓扑结构，根据MPPT控制信号调整输出电压、电流，实现光伏阵列最大功率输出与铅酸电池充电需求的匹配；铅酸电池子模型模拟铅酸电池的充电特性与储能状态，反馈电池电压、电流、SOC（充电状态）信号，为MPPT控制与充电策略调整提供依据，同时实现电池保护功能。

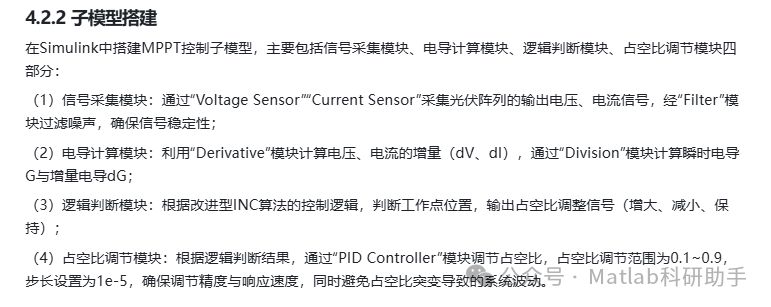

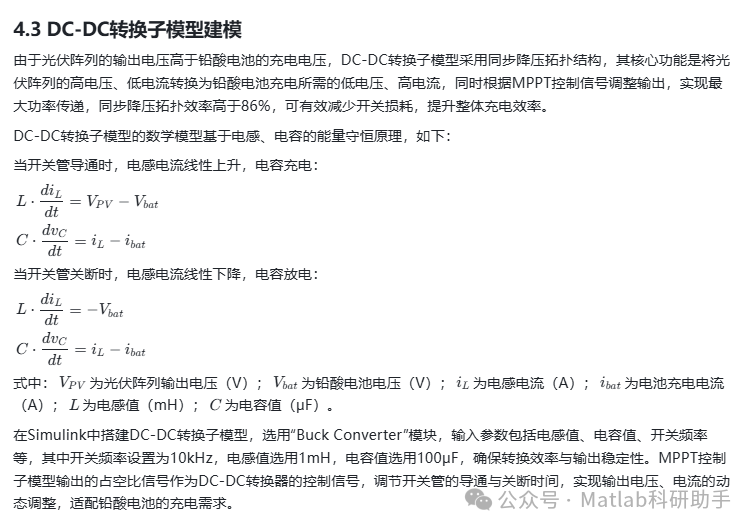

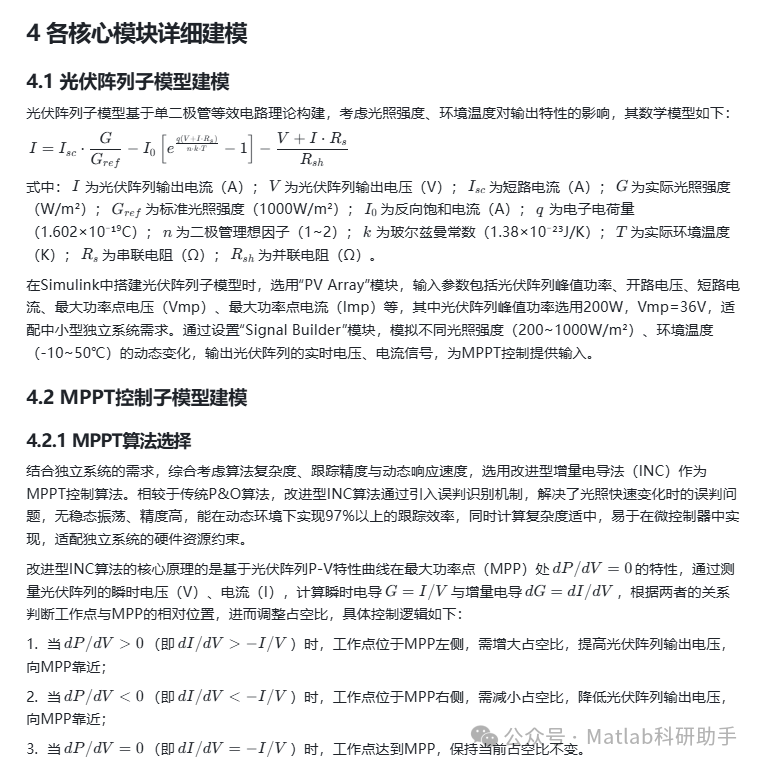

4.4 铅酸电池子模型建模

4.4.1 铅酸电池充电特性与模型选择

铅酸电池的充电过程分为三个阶段，各阶段特性不同，建模时需准确模拟这一过程，同时考虑SOC、温度对电池特性的影响：

1.  恒流充电阶段（CC）：以0.12C~0.15C的恒定电流快速充电，电池电压逐渐升高，直至达到预设的恒压阈值（如14.7V/单体），此阶段电池吸收大部分电能；

2.  恒压充电阶段（CV）：维持恒定电压不变，充电电流逐渐减小，直至电流降至0.05C，避免电池析气，确保电池充满；

3.  浮充充电阶段（Float）：当充电电流降至浮充阈值以下时，转为浮充模式，提供13.8V/单体的恒定电压，补偿电池自放电损耗，保持电池处于满电状态。

选用Randle等效电路模型作为铅酸电池子模型的基础，该模型能准确模拟电池的充放电特性、SOC变化及温度影响，结构简洁，计算量适中，适配充电控制器的实时控制需求，其等效电路包括开路电压源（OCV）、串联电阻（R0）、极化电阻（R1）、极化电容（C1），其中OCV与R0随SOC和温度动态变化，R1与C1用于模拟电池的极化现象。

4.4.2 子模型搭建与参数设置

在Simulink中搭建铅酸电池子模型，选用“Lead-Acid Battery”模块，输入参数包括电池额定电压、额定容量、SOC初始值、串联电阻、极化电阻、极化电容等，其中铅酸电池组选用12V/100Ah，循环寿命≥500次，适配中小型独立系统储能需求。

同时，添加温度补偿模块与电池保护模块：温度补偿模块内置NTC传感器，根据环境温度动态调整充电电压（补偿系数为±3mV/°C），避免温度过高或过低导致的充电异常；电池保护模块实现过充、过放、过流保护，当电池电压超过15V（过充）、低于10.5V（过放），或充电电流超过15A（过流）时，输出保护信号，切断充电回路，确保电池安全。

5 模型优化与未来研究方向

5.1 模型优化措施

针对独立系统的复杂应用场景，对所建模型进行进一步优化，提升模型的适应性与稳定性：

1.  算法优化：引入模糊逻辑控制与INC算法的混合算法，解决部分遮蔽条件（PSC）下的MPPT跟踪失效问题，提升模型在复杂光照场景下的适应性；

2.  拓扑优化：采用双向DC-DC拓扑结构，实现充电与放电的双向控制，适配独立系统的负载波动需求，提升系统的灵活性；

3.  电池模型优化：引入老化因子，模拟铅酸电池在长期使用过程中的容量衰减，使模型更贴合实际工程应用，提升建模精度；

4.  抗干扰优化：在信号采集模块添加自适应滤波算法，减少户外电磁干扰对信号的影响，提升模型的稳定性。

5.2 未来研究方向

结合独立系统的发展需求，未来可从以下三个方面开展进一步研究：

1.  智能化建模：引入深度学习算法，通过大量光伏数据与电池数据的训练，预测MPP轨迹与电池SOC变化，实现MPPT跟踪与充电策略的自适应调整；

2.  混合能源集成：将超级电容与铅酸电池结合，构建混合储能系统，缓冲瞬态功率波动，进一步提升系统的稳定性与能源利用效率；

3.  自修复机制：基于MAPE（监控-分析-规划-执行）控制环，实现模型的故障容错与自修复，提升独立系统在恶劣环境下的可靠性，降低维护成本。

6 结论

本文针对独立系统的自主性、高可靠性需求，完成了光伏MPPT铅酸电池充电控制器的完整建模，构建了光伏阵列、MPPT控制、DC-DC转换、铅酸电池四大核心子模型，设计了基于改进型INC算法与三段式充电策略的协同控制逻辑，通过MATLAB/Simulink仿真验证与商用控制器基准对比，得出以下结论：

1.  所建模型能快速响应光照、温度的动态变化，MPPT跟踪时间≤0.5s，跟踪效率高达99.9%，整体充电控制器平均效率98.3%，能源利用效率显著提升；

2.  三段式充电策略与温度补偿机制的结合，有效避免了铅酸电池过充、过放、析气等问题，电池年衰减率控制在4.5%以内，延长了电池使用寿命；

3.  模型各项性能优于商用控制器与传统模型，适配中小型独立光伏系统的应用需求，为独立系统的设计、优化与工程实践提供了可靠的理论依据与技术支撑。

该模型的应用的可有效提升独立光伏系统的稳定性与能源利用效率，降低系统运行成本，对推动独立光伏系统在偏远地区、无电网覆盖区域的普及具有重要意义。

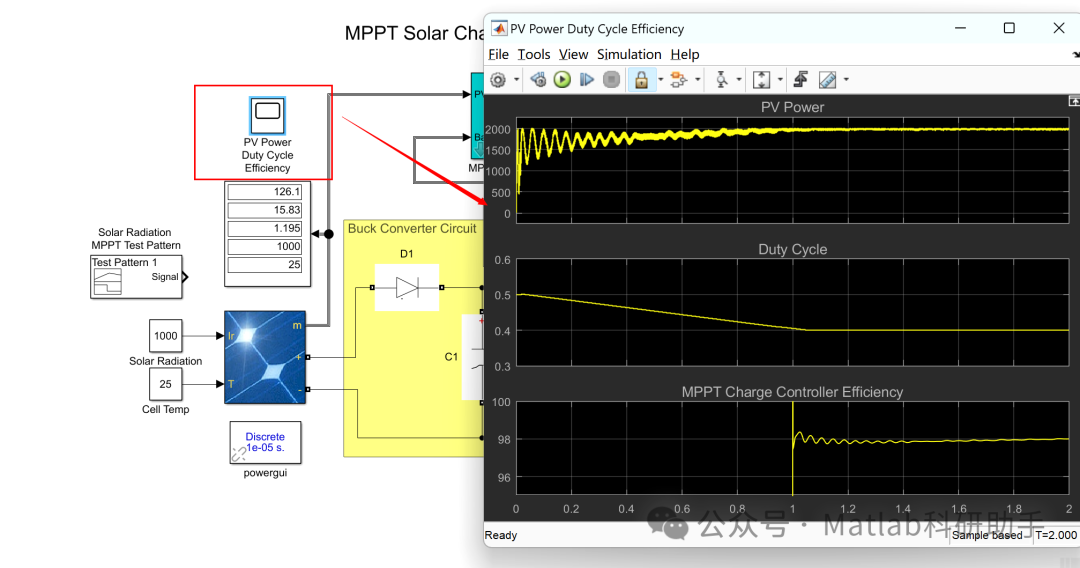

⛳️ 运行结果

🔗 参考文献

[1] 李艳青.用于小型光电互补电源的DC/DC控制器研究[D].华北电力大学,2013.

[2] 邓绍泰.光伏充电系统功率自匹配模糊控制技术研究[D].浙江师范大学,2016.DOI:10.7666/d.Y3136214.
