《CAD 模型格式完全指南：分类、特点与应用场景》

幽殇默

378人浏览 · 2026-03-25 20:33:24

幽殇默 · 2026-03-25 20:33:24 发布

前言

类别	格式名称	扩展名	核心特点与几何表示	优点	缺点	常见应用
通用交换格式	STEP	`.stp`, `.step`	存储精确的实体几何、拓扑结构、装配关系及部分材料信息。	行业标准，兼容性最佳，数据完整度高。	文件体积相对较大。	在不同CAD/CAM/CAE软件间交换最终设计数据，适用于生产制造。
	IGES	`.igs`, `.iges`	主要存储曲面和线框几何数据。	历史悠久，老系统兼容性好，文件较小。	对实体模型支持弱，易产生数据丢失或缝隙，不适合复杂模型。	老旧系统数据交换、曲面模型传递。
	Parasolid	`.x_t`, `.x_b`	精确描述实体模型，X_T为文本格式，X_B为二进制格式。	轻量化，加载快，能精确保持设计完整性。	专有格式，主要在基于Parasolid内核的软件（如NX, SolidWorks）中使用。	在SolidWorks、NX等软件间交换可直接编辑的实体模型。
	ACIS	`.sat`	精确描述实体模型。	文件轻量，精度高。	专有格式，主要在基于ACIS内核的软件（如AutoCAD, Inventor, Fusion 360）中使用。	在AutoCAD、Inventor等软件间交换实体模型。
原生内核格式	BREP	`.brep`	直接对应OCCT内存中的B-rep数据结构，完整保存所有拓扑（点、边、面、体）和几何（曲线、曲面）信息，包括边缘方向性、面法向等细节。	信息零损失、读写极快，是OCCT生态内最准确、最高效的持久化方式。	生态封闭，基本只被基于OCCT内核的软件（如FreeCAD、Salome）支持。	开发过程中的中间文件、OCCT应用内部数据交换、调试与备份。
原生私有格式	SolidWorks	`.sldprt` (零件), `.sldasm` (装配体)	存储完整的参数化特征历史、草图、材质、装配关系等全部设计信息。	数据最完整，支持快速设计迭代。	仅限SolidWorks软件打开，跨平台需转换。	在SolidWorks生态系统内进行详细设计和协同。
	NX / Creo	`.prt`	存储参数化特征历史、装配结构、材料属性等全部信息。	数据完整，支持高级仿真和制造。	仅限各自软件打开，跨平台需转换。	在NX或Creo等高端CAD软件中进行复杂产品设计。
	CATIA	`.CATPart`, `.CATProduct`	达索系统高端CAD原生格式，完整保留特征历史、装配、材料等全部信息。	航空航天、汽车行业事实标准，支持超大规模装配。	生态封闭，仅CATIA及部分合作软件可读写。	复杂曲面设计、大型装配体、系统工程。
	Inventor	`.ipt`, `.iam`	Autodesk Inventor原生零件与装配体格式，保留参数化特征。	与AutoCAD生态集成良好，适合机械设计。	跨平台支持较弱，需Inventor软件打开。	机械设计、数字化样机。
	Rhino	`.3dm`	NURBS曲面建模格式，支持精确曲面、实体、网格及历史记录。	工业设计、建筑领域常用，曲面能力极强，支持插件生态。	实体建模能力相对传统CAD较弱。	工业设计、建筑设计、珠宝设计、船舶设计。
	SketchUp	`.skp`	多边形建模格式，强调直观易用。	建筑、室内设计、草图概念设计领域广泛使用。	精度有限，不适合精密工程制造。	建筑方案设计、景观设计、室内设计。
可视化与网格格式	STL	`.stl`	三角形网格，仅存储三维物体表面离散的三角面片几何信息。	格式简单，应用广泛，为3D打印事实标准。	丢失拓扑、颜色、材质等信息，无法精确表示曲面。	3D打印、快速原型、有限元分析前的网格划分。
	OBJ	`.obj`	可存储顶点、纹理坐标、法线等信息，需配合`.mtl`材质文件。	支持颜色、纹理等视觉属性，比STL更丰富。	文件通常较大，主要用于可视化，不支持实体建模。	影视特效、游戏开发、三维渲染。
	DWG	`.dwg`	Autodesk公司私有格式，可存储2D/3D设计数据及元数据。	AutoCAD原生格式，在建筑、工程领域应用最广。	闭源格式，跨软件兼容性不如DXF。	AutoCAD等软件进行2D/3D设计，尤其是建筑和工程图纸。
	DXF	`.dxf`	为跨软件交换DWG内容而开发的格式，兼容性较好。	兼容性强，用于在不同软件间交换2D/3D设计数据。	功能性比DWG弱，复杂模型转换时可能出现问题。	在不同CAD软件间交换设计数据，作为通用交换的备选。
增材制造格式	3MF	`.3mf`	基于XML的现代3D打印格式，支持颜色、纹理、多材料、网格细分等。	信息丰富，精度高，逐步取代STL成为行业标准。	支持软件尚未完全普及。	3D打印、多材料增材制造。
	AMF	`.amf`	较早的增材制造标准，支持颜色、材料、多体、晶格结构。	比STL更丰富，可描述曲面细分。	被3MF逐步替代，支持软件较少。	增材制造数据交换。
轻量化可视化格式	JT	`.jt`	西门子主导的轻量化3D格式，支持精确几何与网格混合，压缩率高。	大型装配体可视化、PLM系统常用，支持产品结构树。	闭源格式，主要用于可视化。	大型装配体浏览、PLM协作、轻量化发布。
	3D PDF	`.pdf`	基于PDF的3D嵌入格式，可在Adobe Reader中交互查看。	便于文档交付，无需专用软件。	功能有限，不适合复杂编辑。	技术文档、工艺指导、验收交付。
	GLTF / GLB	`.gltf`, `.glb`	Web 3D标准，支持PBR材质、动画、压缩，基于JSON或二进制。	网页端实时渲染性能好，被Three.js等广泛支持。	主要用于可视化，不适合精密制造。	Web展示、增强现实、虚拟现实。
	VRML / X3D	`.wrl`, `.x3d`	早期Web3D格式，支持交互与动画。	遗产系统兼容。	功能老旧，新项目已较少使用。	教育、博物馆展示、早期Web3D。
点云与扫描格式	PLY	`.ply`	多边形文件格式，可存储顶点、颜色、法线、属性。	支持点云和网格，常用于3D扫描。	数据量较大，缺乏标准化语义。	3D扫描、逆向工程、科研。
	PCD	`.pcd`	点云库（PCL）专用格式，支持多种点属性。	点云处理领域通用，与PCL生态集成好。	非通用标准，仅限PCL及相关工具。	点云处理、机器人、自动驾驶。
	LAS / LAZ	`.las`, `.laz`	激光雷达点云标准格式，LAZ为压缩版本。	地理信息、测绘领域事实标准，支持分类、强度等属性。	文件通常很大，需专用库读取。	地形测绘、林业、城市规划、无人机数据。

.step文件格式查看

各种CAD软件都可以查看例如：FreeCAD等。

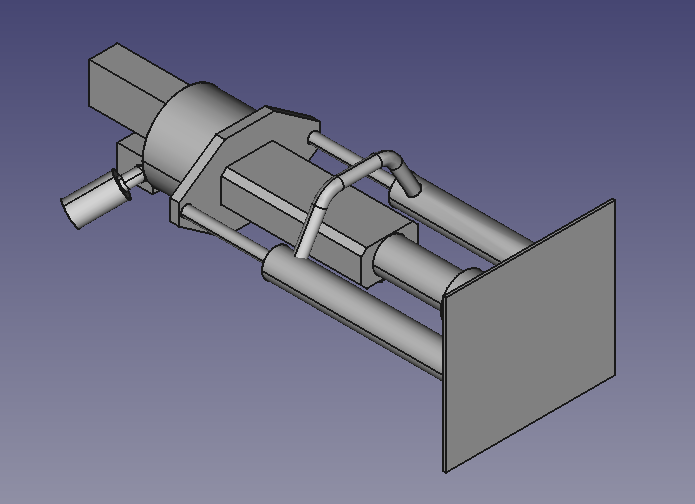

step文件查看
在这里插入图片描述

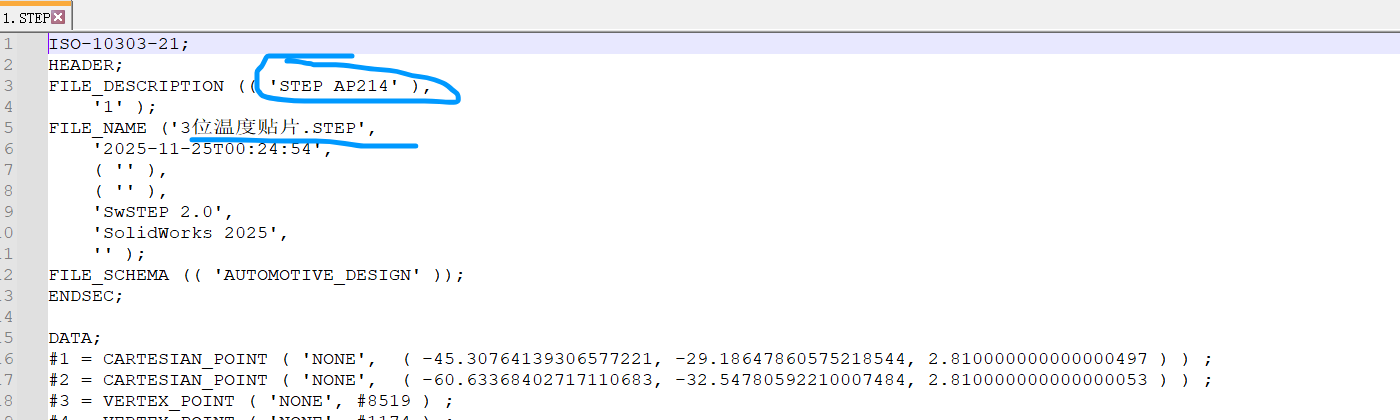

STEP (.stp)	以 ISO-10303-21; 开头，包含 FILE_SCHEMA(('AP242'...))

在这里插入图片描述

.igs文件格式查看

各种CAD软件都可以查看例如：FreeCAD等。

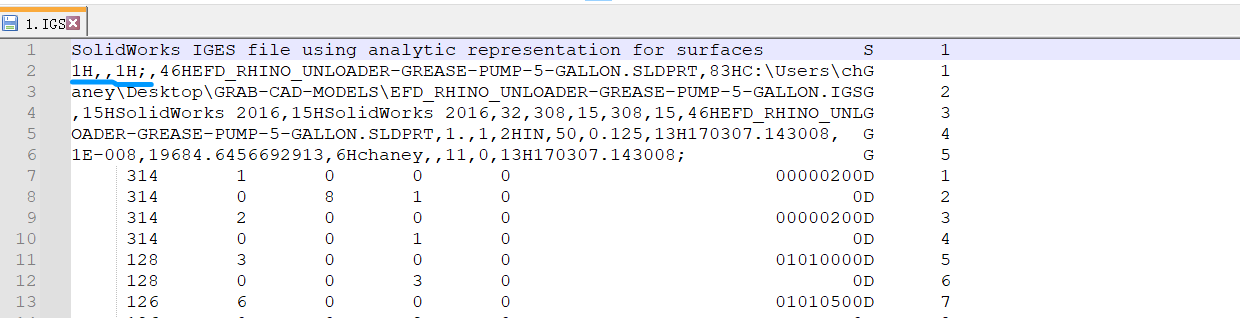

以 S 开头（Start Section），第二行有 1H,,1HS 等标志性字符

在这里插入图片描述

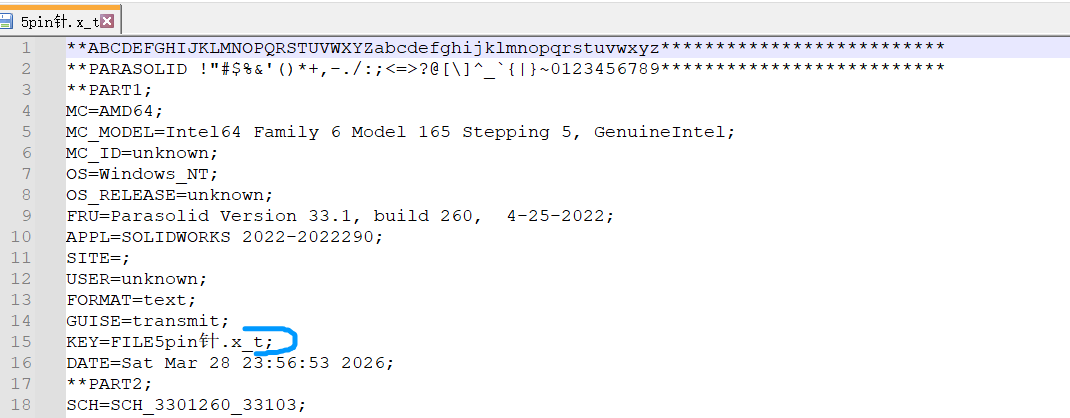

.x_t文件格式查看

该文件可以用Zixel3D目前免费查看文件。

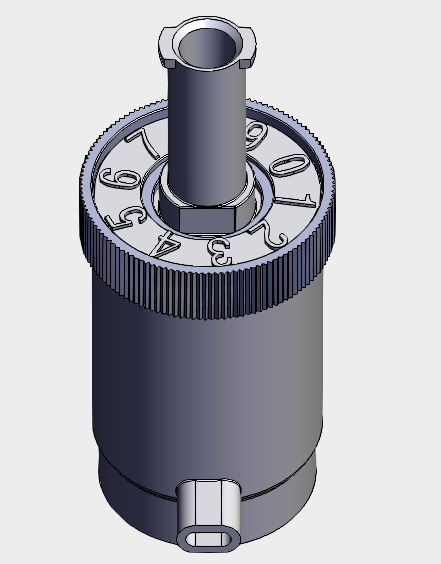

在这里插入图片描述

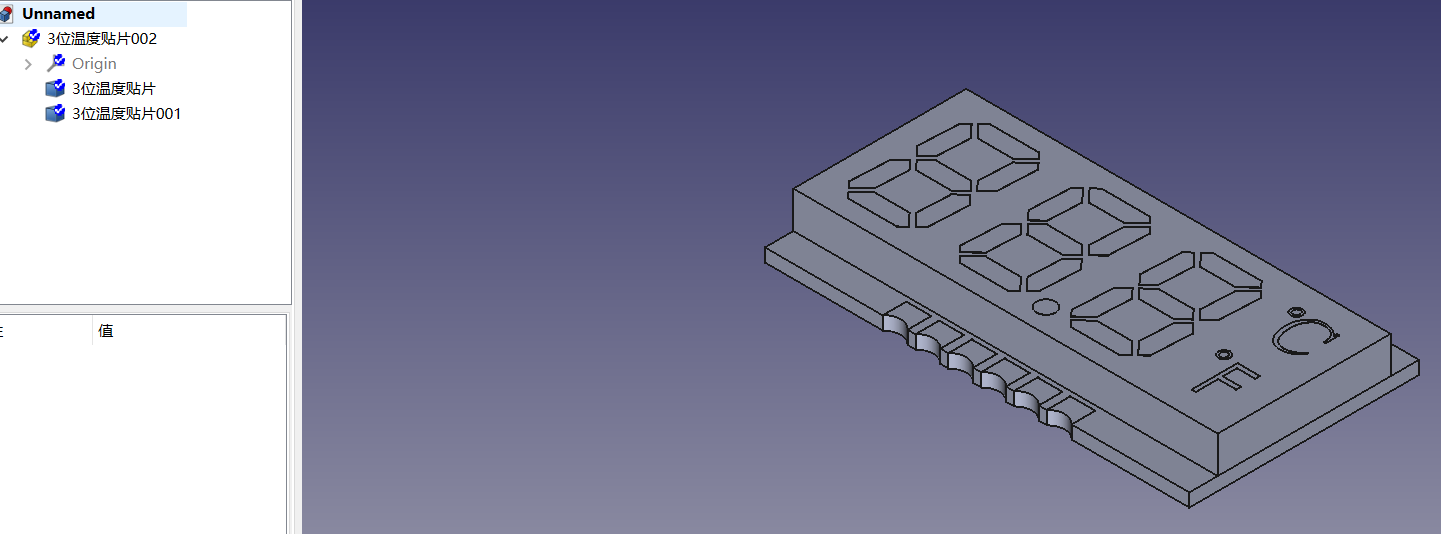

在这里插入图片描述

.DWG文件格式查看

该文件可以用浩辰CAD看图王目前免费查看文件。

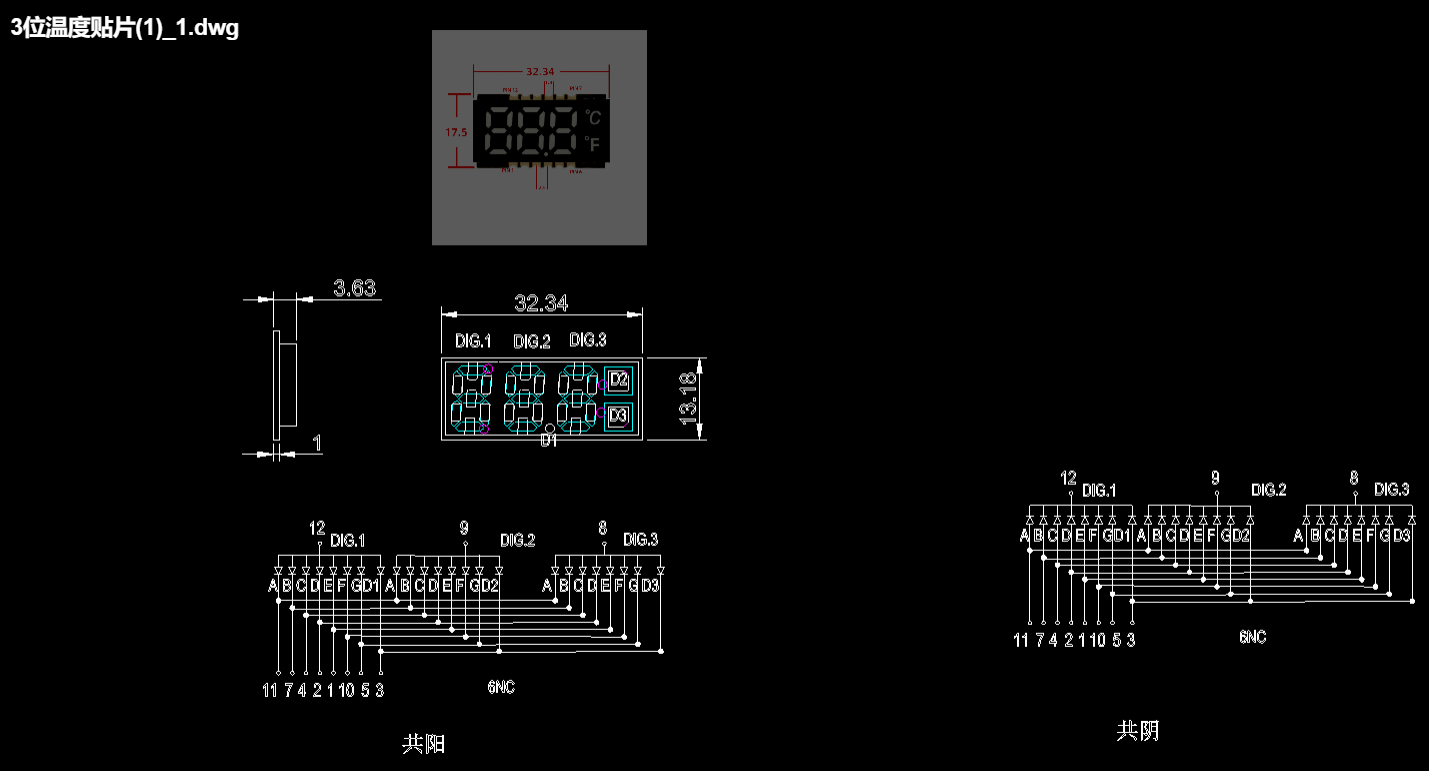

DWG文件查看
在这里插入图片描述

.DXF文件格式查看

该文件可以用浩辰CAD看图王目前免费查看文件。

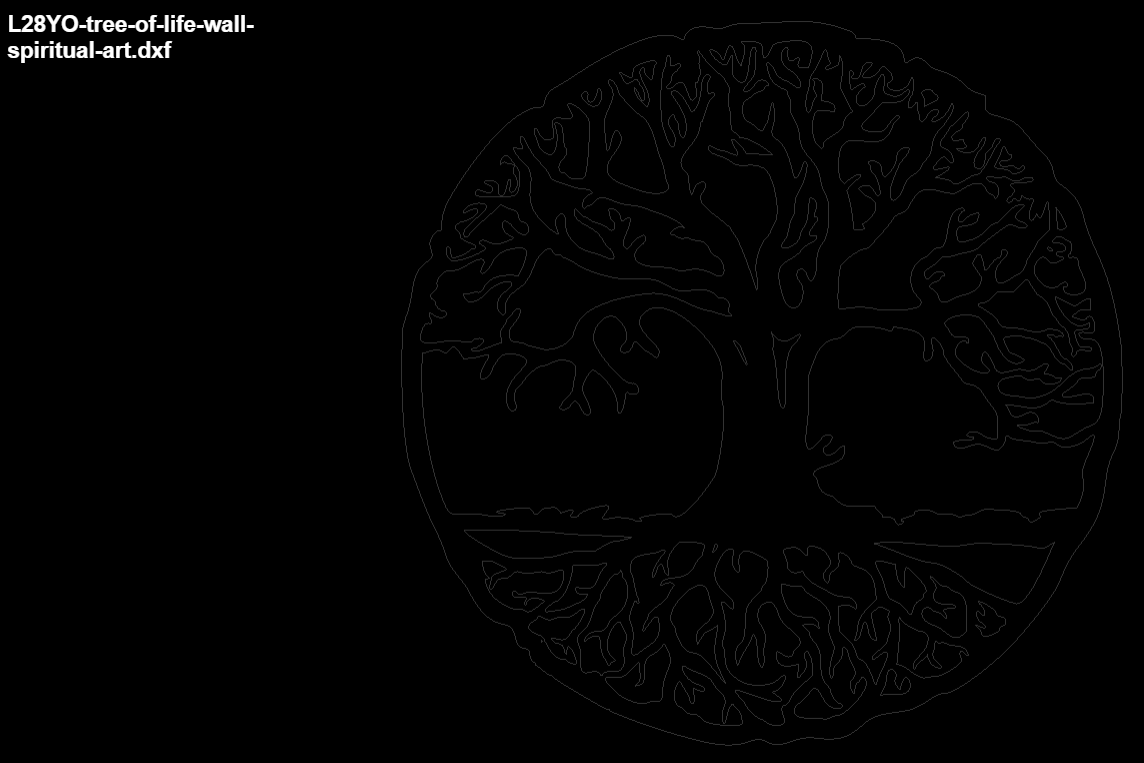

DXF文件查看
在这里插入图片描述
