仿真流体Fluent：

报告输出：

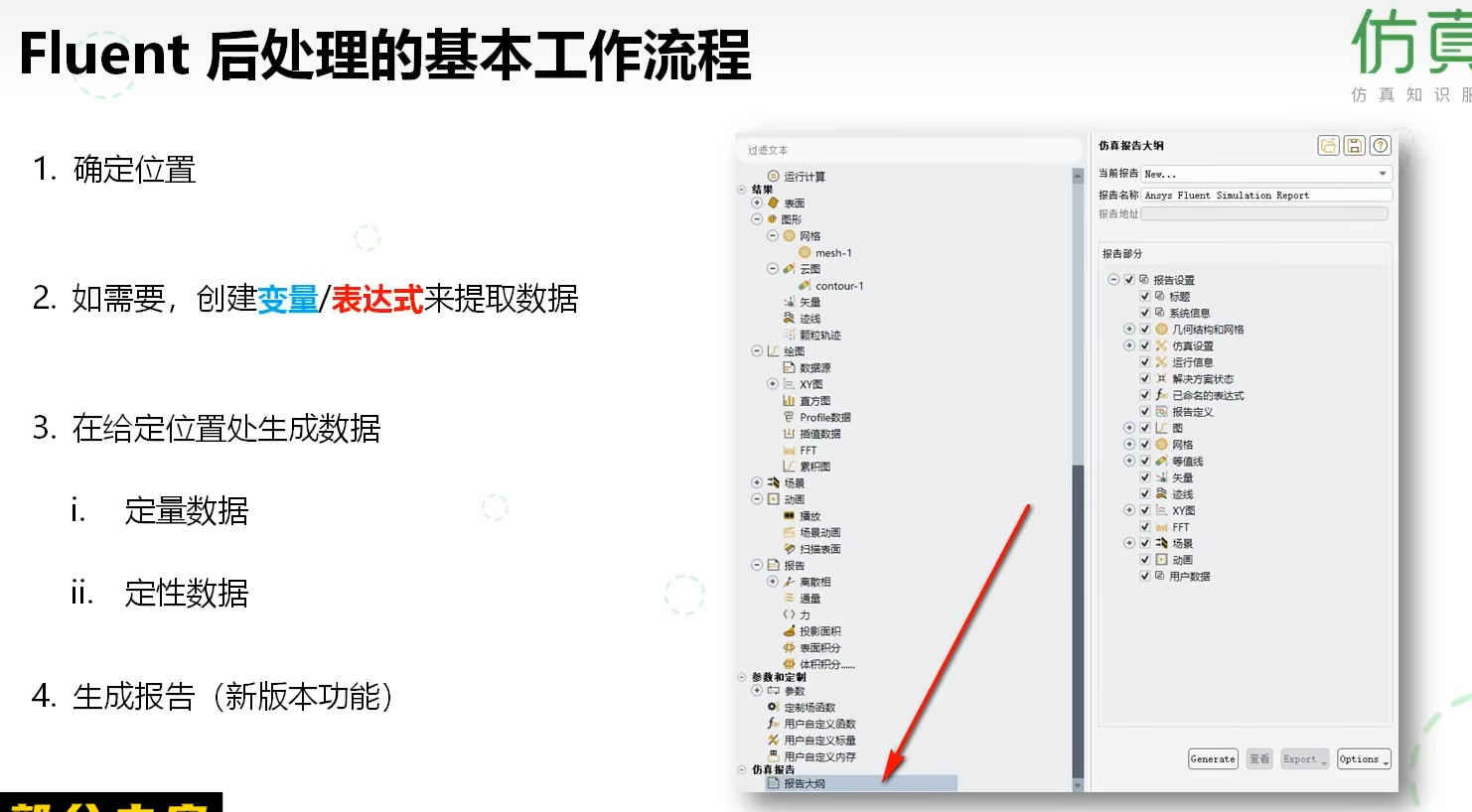

概括了 Fluent 软件中进行计算结果后处理（Post-Processing）的标准工作流程和逻辑架构。

其核心是一个线性的、循序渐进的四步法：

1. 确定位置：这是分析的起点。所有数据都必须基于一个具体的空间位置来提取，例如一个特定的表面、一个截面、一条线或一个点。这一步回答了“在哪里看”的问题。

2. （可选）创建变量/表达式：如果软件内置的物理量（如压力、速度）不能满足分析需求，可以在此步骤中，通过数学公式组合现有变量，来自定义新的物理量（如总压、涡量、特定系数）。这一步解决了“看什么特别的指标”的问题。

3. 在给定位置生成数据：这是核心产出步骤。在第一步选定的位置上，生成具体的数据，并明确分为两大类：

   • 定量数据：指具体的数值结果，例如某个面上的平均力、总热流量、监测点的压力随时间变化曲线等。用于制作表格和进行量化对比。

   • 定性数据：指可视化的图形，例如云图、矢量图、流线图、动画等。用于直观展示流场结构、分布和现象。

4. 生成报告：这是流程的最后整合与输出步骤。利用软件（新版本）的自动化报告功能，将前面步骤中定义的位置、生成的图表和计算的数据自动整理、排版并输出为一份结构化的文档（如Word或PDF格式）。这极大地提高了结果归档和分享的效率。

湍流模型：

流体在圆管中三种基本的流动状态及其与雷诺数的关系：

1. 层流：流动呈现平行、有序的层状结构，发生在低雷诺数下，流体粘性力占主导。

2. 转捩流：流动开始失稳，出现波动和涡旋，是雷诺数增加时从层流向湍流的过渡状态。

3. 湍流：流动完全失稳，充满不规则、随机的漩涡，发生在高雷诺数下，惯性力占主导。

雷诺数是判断管内流动形态（层流、转捩流或湍流）的关键无量纲数，该判断是CFD仿真中选择正确物理模型（如层流模型或湍流模型）的基础。

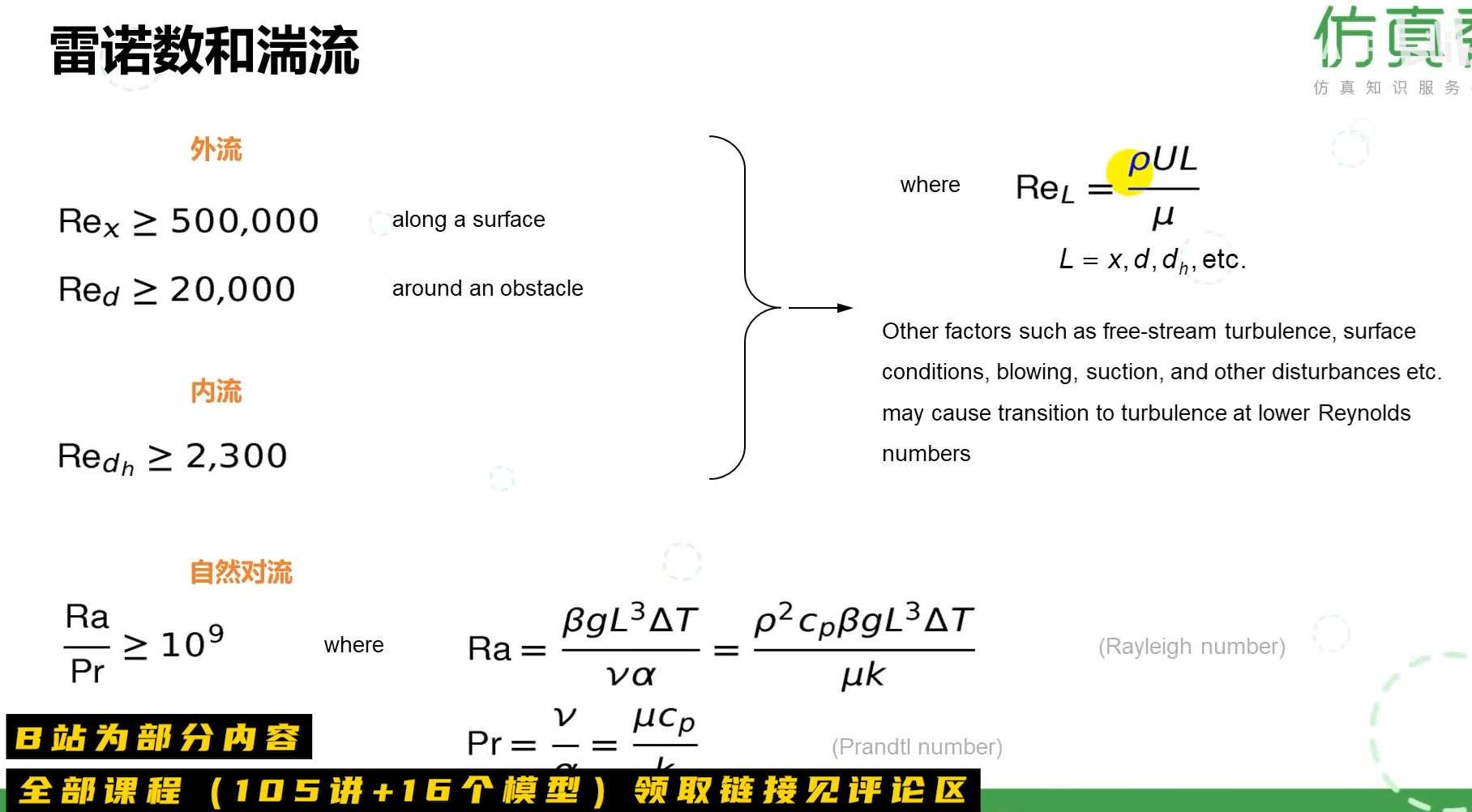

系统总结了判断流动状态（层流/湍流）的关键无量纲准则及其典型临界值，是进行CFD仿真的物理基础。核心知识点可分为三类流动：

1. 外流（绕物体流动）：沿平板表面转换的临界雷诺数 Re_x ≥ 5×10^5；绕障碍物（如圆柱）的临界雷诺数 Re_d ≥ 20,000。

2. 内流（管道内流动）：基于水力直径的临界雷诺数 Re_dh ≥ 2,300。

3. 自然对流：由浮升力驱动，转换取决于瑞利数和普朗特数，临界值通常为 Ra ≥ 10^9。

核心公式与补充说明：

雷诺数定义为 Re_L = ρUL/μ，其中特性长度L可取流动发展长度、物体特征直径或水力直径等。

图片特别用圆圈强调了公式中的密度 ρ，指出密度是影响惯性力、进而决定流动状态的关键物性。

同时指出，自由流湍流度、表面粗糙度、吹吸等扰动可能导致转换在更低的雷诺数下提前发生。

提供了在不同几何与驱动机制下选择流动模型（层流/湍流）的定量判据。在CFD设置中，需首先根据实际流动类型和计算的雷诺数（或瑞利数）判断是否需启用湍流模型，这是确保仿真物理准确性的第一步。

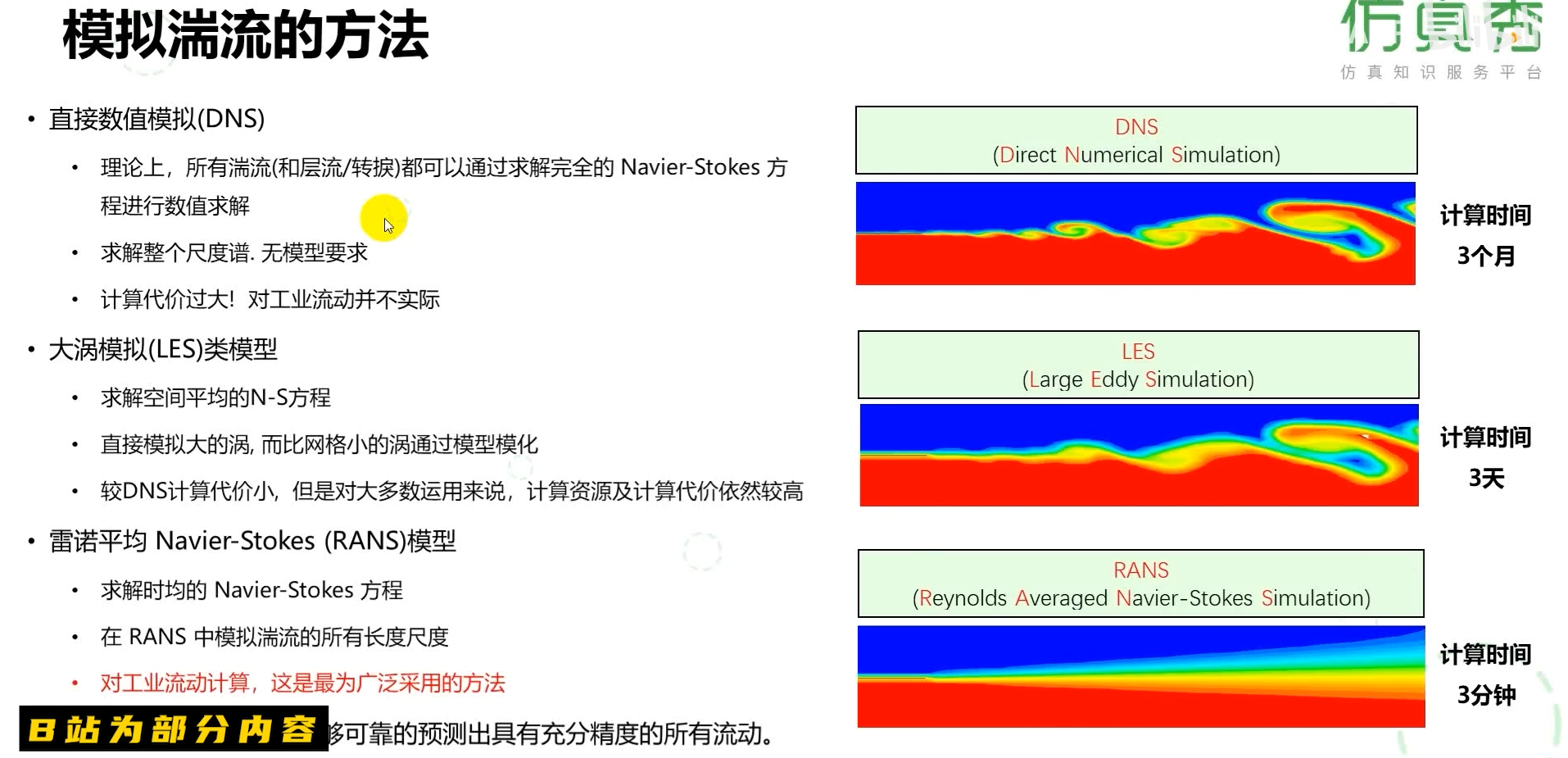

直接数值模拟 (DNS)​ 方法是理论上的“金标准”，它直接求解所有尺度的湍流运动，无需任何模型，因此结果最精确。但其计算代价极其高昂（图中示例需3个月），目前仅限于简单的低雷诺数基础研究。

大涡模拟 (LES)​ 方法是一种折中方案。它直接解析对大尺度涡结构有主要影响的大涡，而将对小尺度涡的模拟通过“亚网格尺度模型”来完成。这大幅降低了计算量（图中示例需3天），但对复杂工程问题而言，其计算资源要求仍然较高。

雷诺平均Navier-Stokes (RANS) 模型是工程实践中应用最广泛的方法。它将湍流的所有脉动进行时间平均，并引入湍流模型来封闭方程组。这种方法虽然无法解析瞬态的涡结构，但能以极低的计算成本（图中示例仅需3分钟）获得满足工程精度要求的时均流场结果，因此成为工业流动计算的主流选择。

总而言之，选择何种方法取决于具体需求：DNS用于追求极致精度的基础研究，LES用于对瞬态特性有要求的复杂流动，而RANS则是平衡效率与精度的通用工程工具。
