随着智能化运维与主动安全防护需求的爆发式增长，AI边缘计算节点、智能传感器与安全执行单元已成为现代基础设施管理的核心。其电源管理与信号驱动系统作为设备可靠运行与实时响应的基石，直接决定了系统的能效、稳定性及防护等级。功率MOSFET作为该系统中的关键开关与驱动器件，其选型质量直接影响控制精度、功耗、热表现及长期无故障运行能力。本文针对AI运维与安全防护设备的多节点、低功耗、高可靠及严苛环境要求，以场景化、系统化为设计导向，提出一套完整、可落地的功率MOSFET选型与设计实施方案。

一、选型总体原则：精准匹配与可靠优先

功率MOSFET的选型需在电气性能、封装尺寸、热管理与环境适应性之间取得最佳平衡，以满足AI运维设备长期在线、安全防护设备快速响应的双重挑战。

1. 电压与电流裕量设计

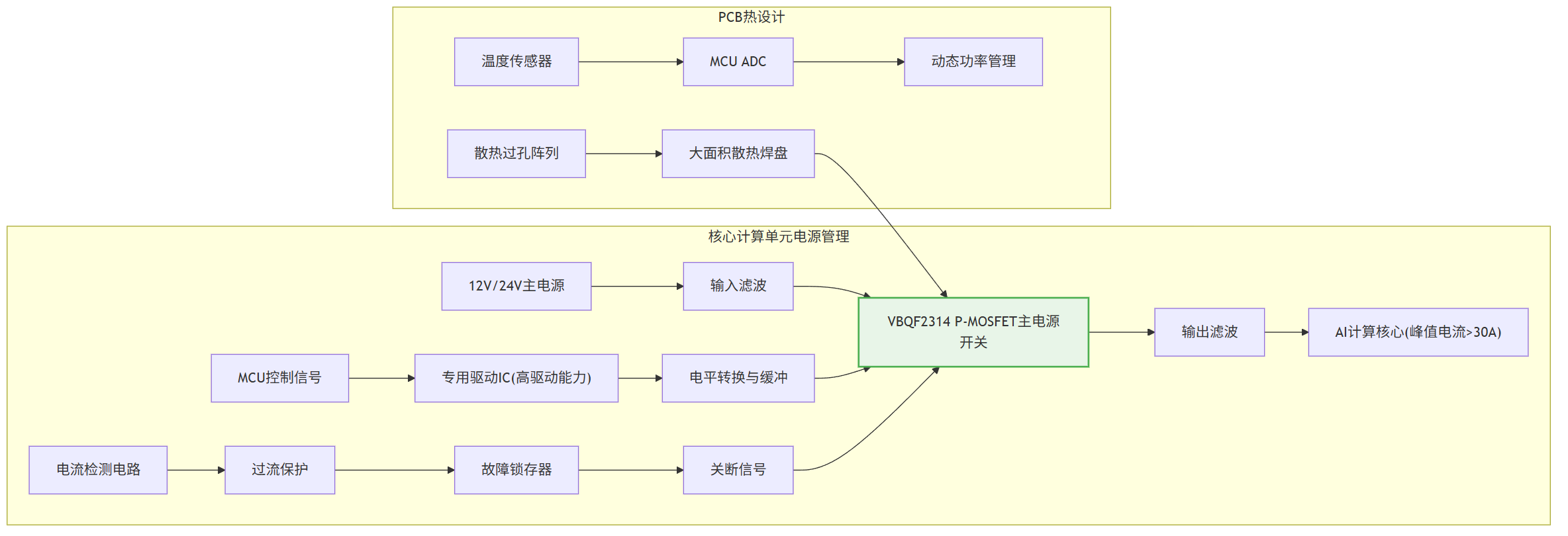

图1: AI运维管理与安全防护方案与适用功率器件型号分析推荐VBTA161KS与VB3420与VBQF2317与VBQF2314与VBC7P3017与产品应用拓扑图_01_total

依据系统电压（常见5V、12V、24V及更高总线），选择耐压值留有充足裕量的MOSFET，以应对线缆感应、负载突变及ESD事件。电流规格需根据负载的稳态与脉冲工况进行降额设计，确保长期可靠性。

2. 低功耗与高驱动兼容性

对于电池供电或低功耗节点，低导通电阻（Rds(on)）与低栅极电荷（Qg）是关键，以最大化能效。同时，栅极阈值电压（Vth）需与主控MCU或ASIC的输出电平良好匹配，实现直接驱动，简化电路。

3. 小型化与散热协同

设备趋向高密度集成，需优先选用小型封装（如SC75、SOT23、DFN）。布局时需充分利用PCB铜箔散热，对功率稍大的器件需进行热设计评估。

4. 高可靠性与环境鲁棒性

针对工业、户外等环境，器件需具备宽工作结温范围、高抗静电能力（ESD）及良好的参数稳定性，以应对温度波动、粉尘潮湿等挑战。

二、分场景MOSFET选型策略

AI运维与安全防护设备主要负载可分为三类：核心计算单元电源路径管理、分布式传感器/执行器驱动、安全隔离与切换控制。各类负载特性不同，需针对性选型。

场景一：核心计算单元智能电源管理（5V/12V总线，峰值电流需求高）

AI边缘计算盒、网关等设备需要高效、紧凑的电源分配与开关控制，支持休眠唤醒，要求低导通损耗与高电流能力。

- 推荐型号：VBQF2314（Single-P， -30V， -50A， DFN8(3×3)）

- 参数优势：

- 采用先进沟槽工艺，Rds(on)极低，仅10mΩ（@10V），传导损耗微乎其微。

- 连续电流-50A，峰值能力更强，轻松满足核心板、加速模块的瞬时功率需求。

- DFN封装热阻低，寄生参数小，有利于高频开关和高效散热。

- 场景价值：

- 可作为主电源路径开关，实现远程唤醒、快速上电与故障隔离，系统待机功耗可降至极低水平。

- 高效率减少热累积，支持设备在密闭空间内长期稳定运行。

- 设计注意：

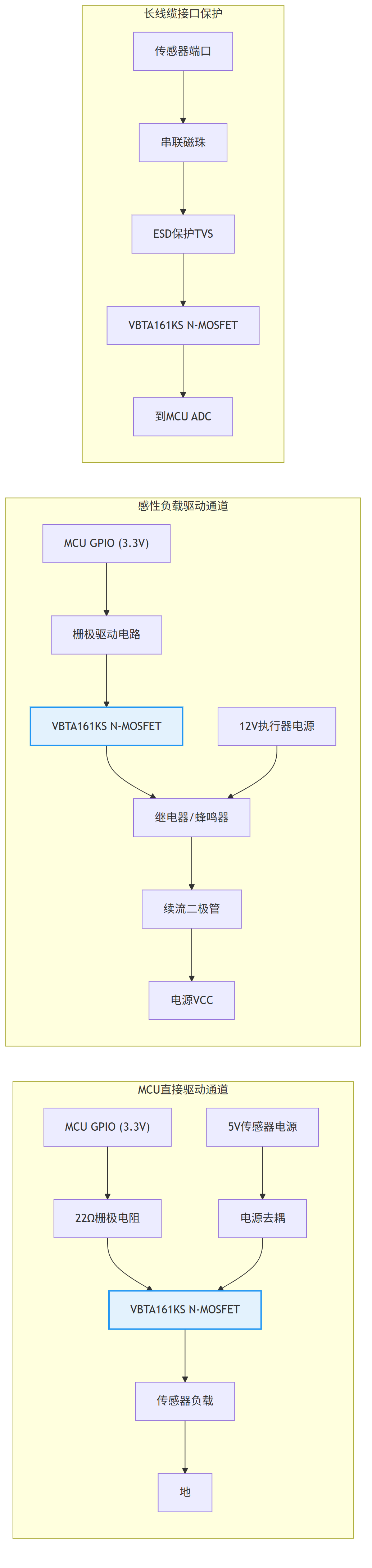

图2: AI运维管理与安全防护方案与适用功率器件型号分析推荐VBTA161KS与VB3420与VBQF2317与VBQF2314与VBC7P3017与产品应用拓扑图_02_core

- 必须搭配专用驱动IC或电平转换电路，确保P-MOS栅极充分导通。

- PCB需设计大面积散热焊盘并打散热过孔。

场景二：分布式传感器与执行器驱动（低电压、小电流、高密度）

温湿度、烟雾、门磁等大量传感器及微型报警执行器，需要MCU直接驱动，强调低栅压驱动、小封装与高集成度。

- 推荐型号：VBTA161KS（Single-N， 60V， 0.3A， SC75-3）

- 参数优势：

- 栅极阈值电压Vth低至1.7V，可由3.3V MCU GPIO直接驱动，无需电平转换。

- SC75-3封装尺寸极小，节省宝贵PCB空间，适合高密度布局。

- 耐压60V，为长线缆传感器接口提供足够的电压裕量。

- 场景价值：

- 完美适用于每一路传感器的供电开关控制，实现精准的按需采样与功耗管理。

- 可用于小型继电器、蜂鸣器等执行器的直接驱动，电路简洁可靠。

- 设计注意：

- 栅极串联小电阻（如22Ω）以抑制振铃。

- 驱动感性负载时，漏极需并联续流二极管。

场景三：安全隔离与冗余切换控制（高侧控制、双路独立、快速响应）

安全防护中的关键电路（如备份电源、故障告警灯、安全锁）需要高侧开关控制以实现电气隔离，并要求高可靠性及快速故障响应。

- 推荐型号：VBC7P3017（Single-P， -30V， -9A， TSSOP8）

- 参数优势：

- 采用TSSOP8封装，在较小体积内提供了较低的导通电阻（16mΩ @10V）和较强的电流能力（-9A）。

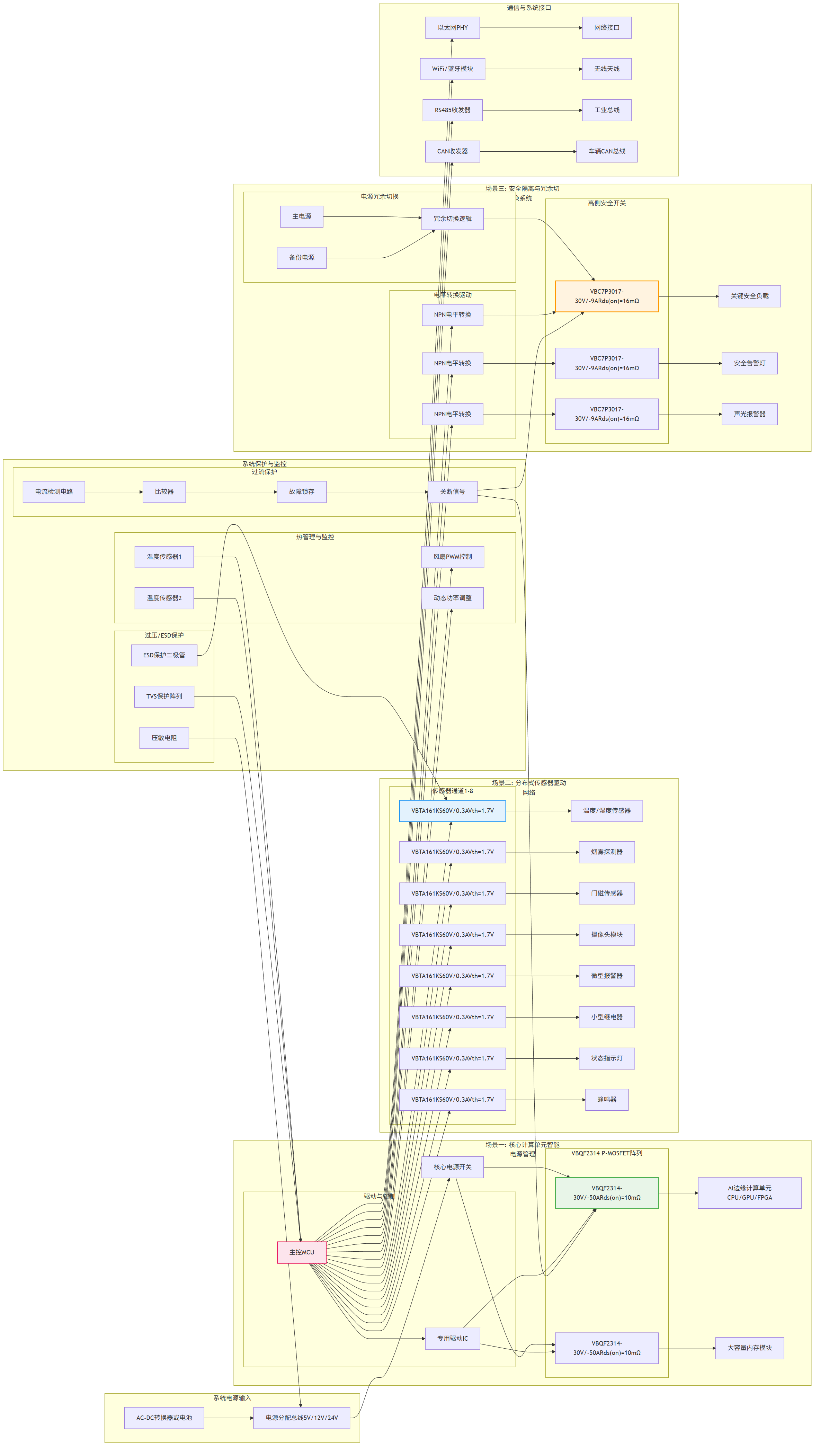

图3: AI运维管理与安全防护方案与适用功率器件型号分析推荐VBTA161KS与VB3420与VBQF2317与VBQF2314与VBC7P3017与产品应用拓扑图_03_sensor

- P沟道设计，便于实现电源高侧开关，避免控制地与功率地共地带来的干扰风险。

- 封装引脚间距适中，便于布线与焊接，可靠性优于超细间距封装。

- 场景价值：

- 可用于备份电源的自动切换电路，在主路故障时快速无缝接入备份电源。

- 适合驱动需要电气隔离的声光报警单元，确保控制电路与功率电路的安全隔离。

- 设计注意：

- 需设计NPN三极管或小N-MOS管构成的电平转换驱动电路。

- 建议在漏极输出端增加TVS管进行过压保护。

三、系统设计关键实施要点

1. 驱动电路优化

- 大电流P-MOS（如VBQF2314）：必须使用驱动能力强的专用驱动IC，确保快速开关，减少切换损耗。

- 小信号MOSFET（如VBTA161KS）：MCU直驱时，注意GPIO驱动能力是否足够，并配置栅极电阻。

- 高侧P-MOS（如VBC7P3017）：电平转换电路应靠近MOSFET布局，减少环路面积。

2. 热管理设计

- 分级处理：对于VBQF2314等中功率器件，依赖PCB散热设计；对于VBTA161KS等小功率器件，自然散热即可。

- 环境监控：在AI运维设备中，可利用温度传感器监控关键节点，并结合软件实现动态功率调整或风扇控制。

3. EMC与可靠性提升

- 噪声抑制：在开关频繁的MOSFET漏-源极间并联小容量高频电容，吸收电压尖峰。对长线驱动的传感器端口串联磁珠。

- 防护设计：所有外部接口相关的MOSFET栅极应配置TVS管，电源入口增加压敏电阻。关键通路设计过流保护电路。

四、方案价值与扩展建议

核心价值

1. 能效与智能化管理提升：通过低Rds(on)器件与智能开关策略，显著降低系统整体功耗，延长电池设备续航或减少散热成本。

2. 可靠性增强：小型化、高耐压器件配合隔离设计，提升了系统对抗复杂电气环境与长期运行的能力。

3. 高集成度设计：小封装器件支持在单板上集成更多控制节点，为AI运维的“感知-决策-执行”闭环提供硬件基础。

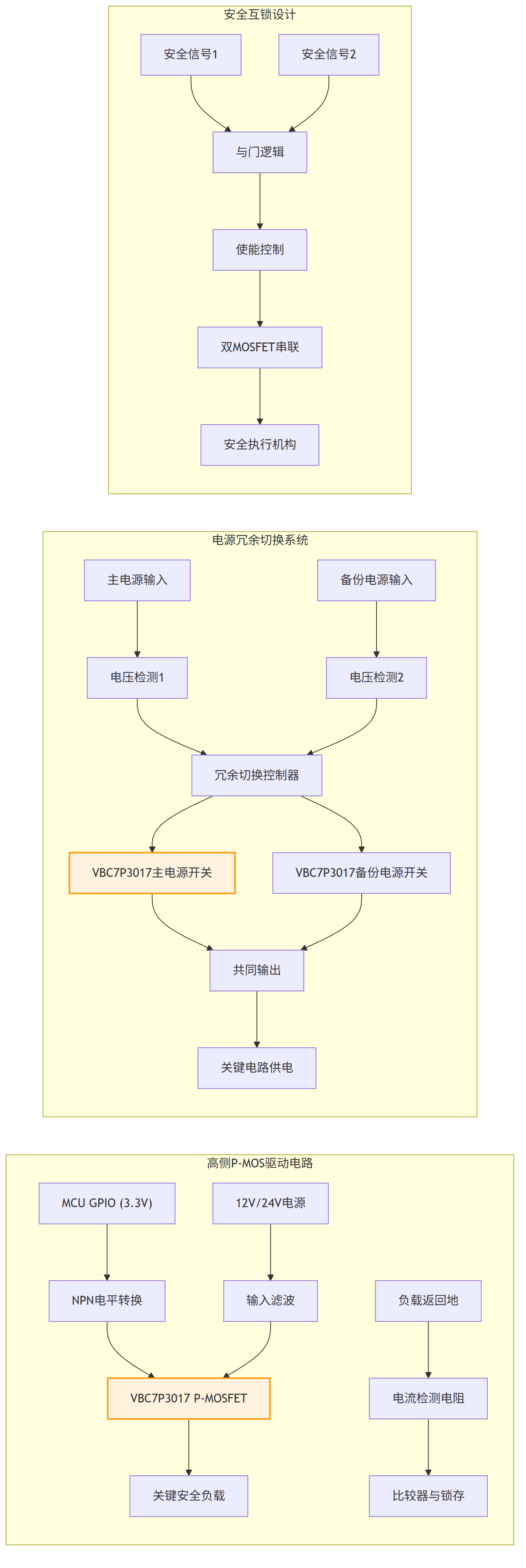

图4: AI运维管理与安全防护方案与适用功率器件型号分析推荐VBTA161KS与VB3420与VBQF2317与VBQF2314与VBC7P3017与产品应用拓扑图_04_safety

优化与调整建议

- 功率升级：若驱动更大功率的执行机构（如电磁锁、直流电机），可选用VBQF2317或电流更大的N沟道器件如VB3420（双路N-MOS）。

- 更高集成需求：对于多路且逻辑相关的开关，可优先选用VB3420这类双路或集成器件，简化布局与控制。

- 极端环境应用：对于户外或工业环境，可选择工作结温范围更宽的器件，并对PCB进行三防涂覆处理。

- 安全等级提升：在关键安全回路中，可采用双MOSFET串联或冗余驱动设计，实现硬件互锁。

功率MOSFET的选型是构建高效、可靠AI运维与安全防护硬件系统的关键一环。本文提出的场景化选型与系统化设计方法，旨在实现低功耗、高密度、快响应与高可靠性的最佳平衡。随着AIoT与功能安全的深度融合，未来可进一步探索智能功率开关（Intelligent Power Switch）等集成化方案，为下一代智能运维与主动安全设备的创新提供更强大的硬件支撑。在数字化与安全并重的时代，扎实的硬件设计是系统可信赖的基石。
