计及能量枢纽精细化建模的源荷储协调优化研究

摘要

针对综合能源系统中多能流耦合复杂、能量转换效率建模粗糙、优化求解精度不足等问题，提出一种计及能量枢纽精细化建模的源荷储协调优化方法。采用矩阵建模法精准刻画电、热、冷等多类型能源的转换、传输与耦合关系，实现能量枢纽内部设备运行特性与转换效率的量化描述；构建以系统总运行成本最小化为目标的日前调度优化模型，融合购能成本、碳排放惩罚成本与设备运维成本，兼顾系统经济性与低碳性；针对模型中混合整数线性规划求解难题，引入分支定界法实现多能转换最优路径的精确求解，通过松弛、分支、定界与剪枝操作缩减求解空间，提升求解效率与精度。通过典型能量枢纽 24 小时日前调度仿真验证，所提方法能够精准匹配源荷储运行状态，优化多能转换路径，有效降低系统综合运行成本，为综合能源系统高效运行与优化调度提供理论支撑与技术参考。

关键词

能量枢纽；精细化建模；矩阵建模法；源荷储协调；分支定界法；多能转换

一、引言

随着能源转型进程的持续推进，综合能源系统成为整合电、热、冷、气等多种能源，提升能源利用效率、实现低碳减排的核心载体。能量枢纽作为综合能源系统的核心单元，承担着能源输入、转换、存储与输出的关键功能，其建模精度与优化调度水平直接决定系统运行效能。传统能量枢纽建模多采用简化效率模型，难以精准反映设备实际运行特性与多能流耦合机理，导致优化结果与实际运行存在偏差；同时，源荷储协调优化涉及连续运行变量与离散状态变量，属于混合整数线性规划问题，传统求解方法易出现求解精度低、收敛速度慢等问题，无法实现多能转换路径的最优配置。

在此背景下，精细化能量枢纽建模与高效精确求解算法成为研究重点。矩阵建模法能够通过结构化矩阵量化多能源之间的耦合关系与转换效率，实现能量枢纽内部设备的精细化表征，弥补传统建模的粗糙性缺陷；分支定界法作为混合整数线性规划的主流精确求解算法，可通过分层分支与剪枝操作，在保证求解精度的前提下缩减求解规模，适配多能转换最优路径的求解需求。基于此，本文开展计及能量枢纽精细化建模的源荷储协调优化研究，构建基于矩阵建模的能量枢纽模型，设计融合经济性与低碳性的优化目标，采用分支定界法求解多能转换最优路径，实现源、荷、储各单元的协同优化运行，为综合能源系统的高效、经济、低碳运行提供解决方案。

二、能量枢纽精细化矩阵建模

2.1 能量枢纽结构与能源耦合特性

典型能量枢纽集成分布式电源、能源转换设备、储能设备与各类负荷，输入能源涵盖电网购电、燃气轮机购气等，输出能源满足电负荷、热负荷、冷负荷等多元用能需求。内部核心设备包括燃气轮机、余热锅炉、电制冷机、吸收式制冷机、蓄电池、蓄热罐等，各设备通过能源传输链路形成复杂耦合关系，单一输入能源可通过多级转换输出多种形式能源，不同设备的转换效率存在动态差异，传统集中式简化建模无法精准描述该特性。

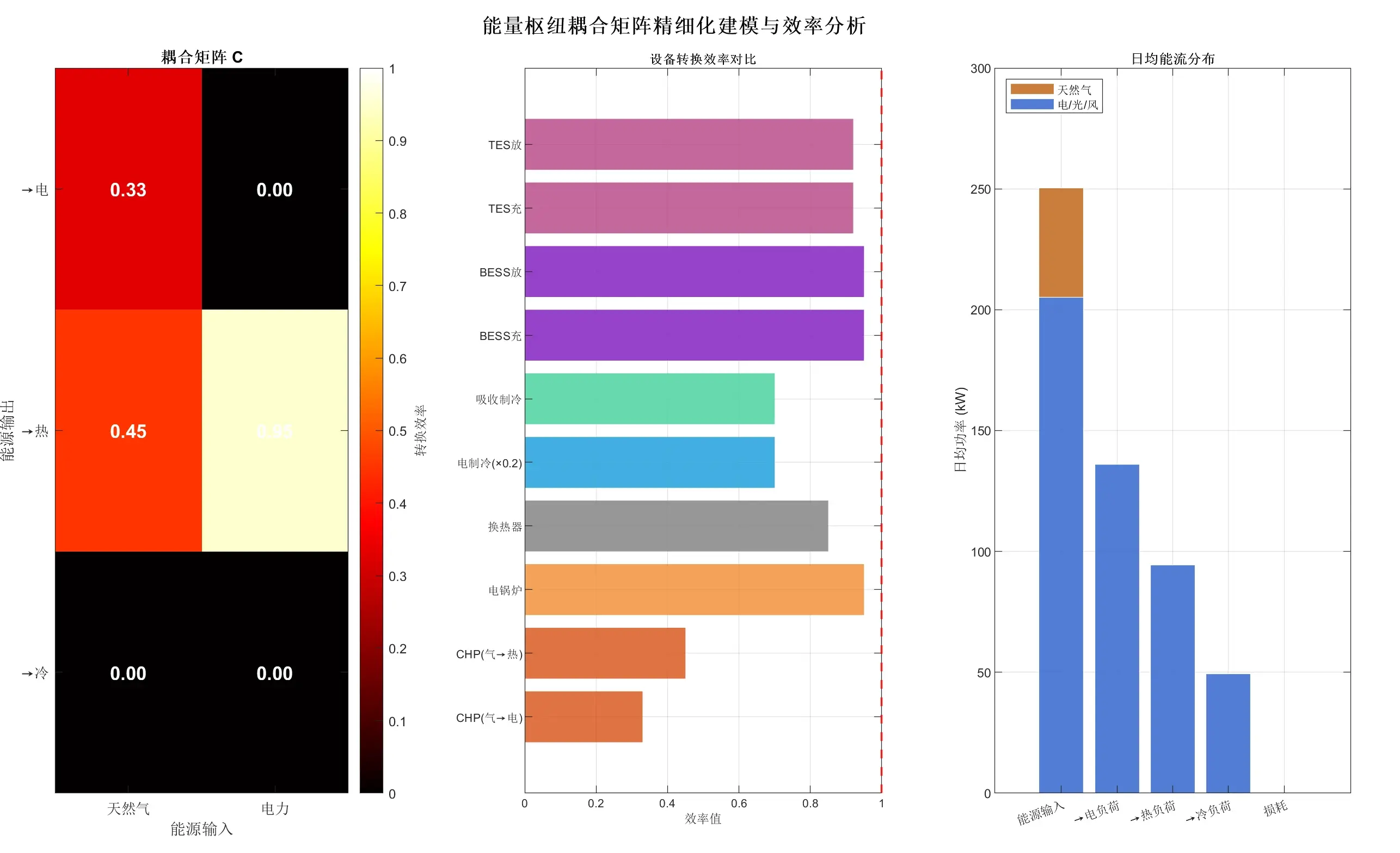

2.2 基于矩阵建模法的效率表征

为实现能量枢纽的精细化建模，引入矩阵建模法构建多能流耦合的数学表达。该方法的核心是通过耦合矩阵定量描述能源输入与输出之间的转换关系，矩阵元素对应各能源转换设备的实际运行效率，全面覆盖设备的能源转换、分配与损耗特性。耦合矩阵能够清晰区分不同能源链路的传输效率、转换效率，精准反映设备启停状态、运行功率对效率的影响，突破传统固定效率模型的局限性。

通过矩阵建模，能量枢纽的多能流传输与转换过程实现结构化、标准化表达，输入能源向量、输出负荷向量与耦合矩阵形成一一对应关系，直观体现电、热、冷能源的相互转换与分配逻辑。该建模方式无需复杂非线性描述，仅通过矩阵运算即可完成能量平衡约束的构建，既保证了建模精度，又兼顾了模型的求解友好性，为后续源荷储协调优化模型的构建奠定基础。

2.3 源荷储一体化建模约束

基于精细化耦合矩阵，进一步构建源荷储一体化约束体系，涵盖能源输入约束、设备运行约束、储能充放电约束、能量平衡约束与负荷需求约束。能源输入约束限定电网购电、天然气采购的上限与波动范围；设备运行约束结合耦合矩阵效率参数，规定各转换设备的运行功率区间与启停逻辑；储能设备约束考虑充放电效率、容量限制与功率双向调节特性；能量平衡约束基于耦合矩阵保证各时段输入能源、转换能源、储能调节与输出负荷的精准匹配，确保系统能源供需平衡。该约束体系全面贴合能量枢纽实际运行规则，实现建模与物理实际的高度契合。

三、源荷储协调优化模型构建

3.1 优化目标函数

以典型能量枢纽 24 小时日前调度为应用场景，构建以系统总运行成本最小化为核心的优化目标，综合考量购能成本、碳排放惩罚成本与设备运维成本，实现经济性与低碳性的协同优化。

购能成本为系统向外部电网采购电能、向燃气公司采购天然气的费用，是系统运行的基础成本；碳排放惩罚成本针对能源消耗产生的碳排放进行量化约束，通过惩罚机制引导系统优先选用低碳能源与高效转换路径，契合低碳能源发展要求；设备运维成本结合各能源转换设备、储能设备的运行功率与启停状态进行核算，反映设备长期运行的损耗与维护费用。三类成本相互关联、相互制约，目标函数通过加权整合，实现系统综合效益最优。

3.2 模型特性与求解难点

所构建的源荷储协调优化模型属于混合整数线性规划问题，模型中同时包含连续变量与整数变量。连续变量用于描述设备运行功率、能源输入量等连续可调参数，整数变量主要表征设备启停状态等离散决策变量。整数变量的引入导致问题求解空间随变量数量呈指数级增长，传统线性规划求解方法无法适用，易出现求解不精确、无法收敛等问题，是模型求解的核心难点。同时，24 小时分时调度使得变量规模进一步扩大，对求解算法的效率与精度提出更高要求。

四、基于分支定界法的多能转换最优路径求解

针对混合整数线性规划模型的求解难题，采用分支定界法实现多能转换最优路径的精确求解，该算法是目前求解此类问题的主流精确算法，通过分层迭代与剪枝优化，在保证最优解精度的前提下，大幅缩减无效求解空间，提升求解效率。

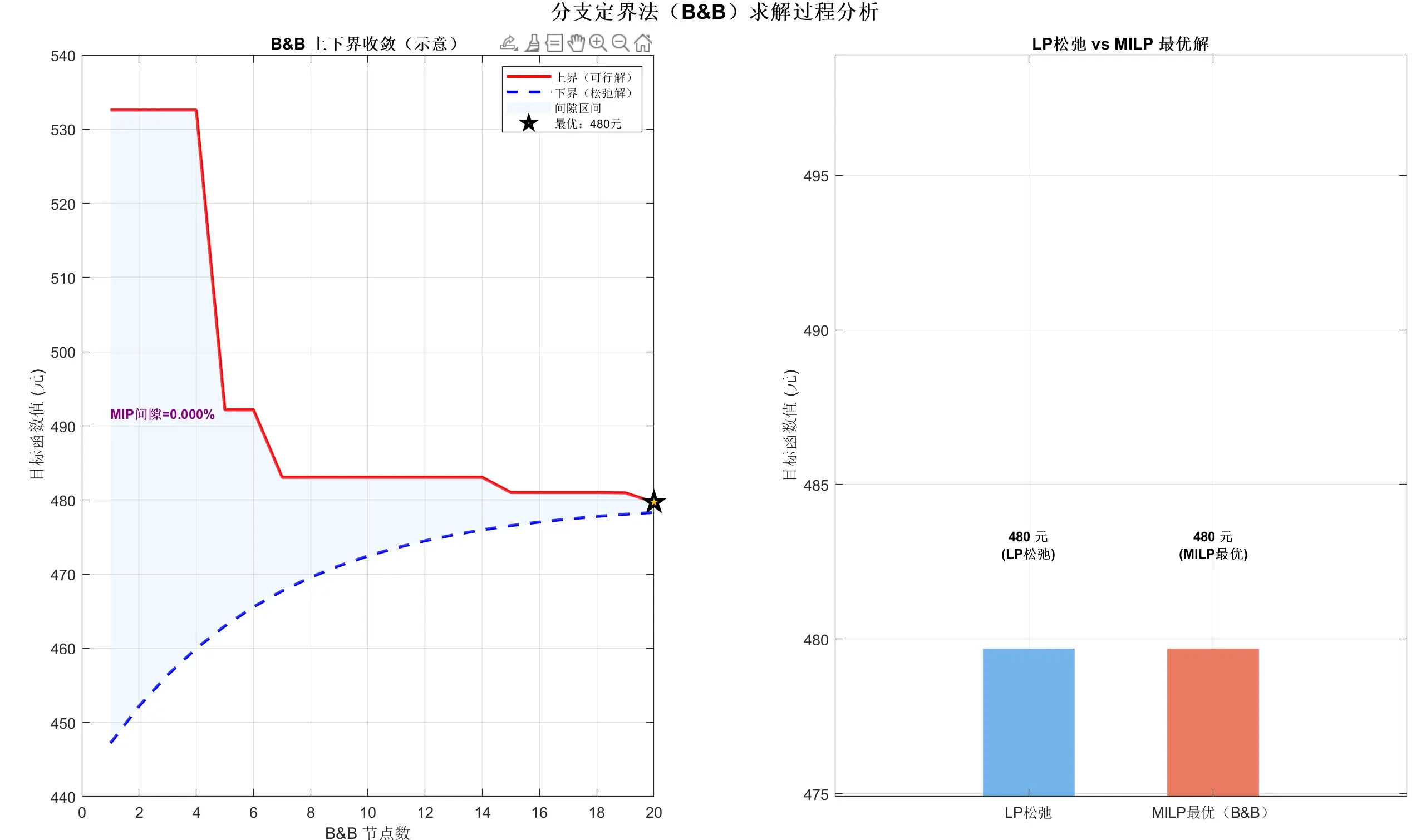

4.1 算法核心流程

分支定界法的求解流程分为松弛、分支、定界、剪枝与收敛判断五个核心步骤，层层递进实现最优路径搜索。

第一步为松弛处理，将模型中所有整数变量松弛为连续变量，消除离散约束，转化为标准线性规划问题进行求解，得到目标函数的下界，该下界为系统最优成本的理论最小值，为后续迭代提供基准。

第二步为分支操作，遍历松弛解中的变量，选取取值非整数的关键变量，该变量对应设备启停等离散决策状态，需取整数值。以该变量的当前解为中心，向下取整与向上取整分别构建两个子问题，形成求解分支，将原问题分解为规模更小的子问题进行求解。

第三步为定界操作，对每个分支子问题再次进行线性规划松弛求解，更新目标函数的上下界。若子问题求解得到可行的整数解，该解对应的目标函数值作为最优上界候选值；若子问题的解仍为非整数解，则更新该分支的下界值。上下界的动态更新为剪枝操作提供依据。

第四步为剪枝操作，通过三类剪枝准则剔除无效分支，减少求解计算量。当下界剪枝触发时，子分支下界大于等于当前最优上界，该分支无更优解，直接剪枝；当不可行剪枝触发时，子分支线性规划无可行解，该分支不满足系统运行约束，直接剪枝；当整数可行解触发时，子分支解满足整数约束，更新当前最优上界并剪枝，无需进一步分支。

第五步为收敛判断，设定收敛精度阈值，当最优上界与下界的相对误差小于阈值时，判定算法收敛，当前最优整数解即为多能转换最优路径，输出调度结果；若未满足收敛条件，则重复分支、定界、剪枝步骤，直至收敛。

4.2 算法优势与适配性

分支定界法通过精确的松弛与剪枝机制，避免了盲目搜索，能够精准定位最优解区间，完全适配能量枢纽源荷储协调优化模型的混合整数特性。与智能算法相比，该算法能够保证求解结果的全局最优性，避免局部最优陷阱；与穷举法相比，大幅减少求解计算量，提升 24 小时日前调度的求解效率。通过该算法，可精准确定各时段能源输入配比、设备运行状态、储能充放电策略与多能转换路径，实现系统总运行成本最小化。

五、结论

本文提出的计及能量枢纽精细化建模的源荷储协调优化方法，通过矩阵建模法实现了能量枢纽多能流耦合与转换效率的精细化表征，解决了传统建模精度不足的问题；构建了融合经济性与低碳性的多目标优化模型，贴合综合能源系统实际运行需求；采用分支定界法高效精确求解混合整数线性规划问题，实现了多能转换最优路径的搜索。以典型能量枢纽 24 小时日前调度为场景，所提方法能够有效协调源、荷、储各单元运行状态，优化能源转换与分配策略，在满足各类负荷需求的前提下，最小化系统购能成本、碳排放惩罚成本与运维成本之和。

研究结果表明，精细化矩阵建模能够精准反映能量枢纽运行特性，分支定界法可高效求解混合整数规划问题，二者结合实现了建模精度与求解效率的统一。该方法可为综合能源系统的优化调度、规划设计与运行决策提供理论依据和技术支撑，对提升能源利用效率、推动能源系统低碳化、智能化发展具有重要的工程应用价值。未来可进一步考虑多能量枢纽互联运行、可再生能源出力不确定性等因素，拓展模型的适用场景与鲁棒性。

总结

1. 本文聚焦综合能源系统核心单元能量枢纽，解决了精细化建模与混合整数规划精确求解两大核心问题，实现源荷储协调优化；
2. 采用矩阵建模法构建能量枢纽耦合矩阵，精准量化多能转换效率与耦合关系，替代传统简化模型，提升建模精度；
3. 构建总运行成本最小化优化模型，兼顾购能、碳排放、运维成本，基于分支定界法完成松弛、分支、定界、剪枝迭代，精准求解多能转换最优路径；
4. 方法适用于能量枢纽 24 小时日前调度，可实现系统高效、经济、低碳运行，为综合能源系统优化提供可行方案。

📚第二部分——运行结果

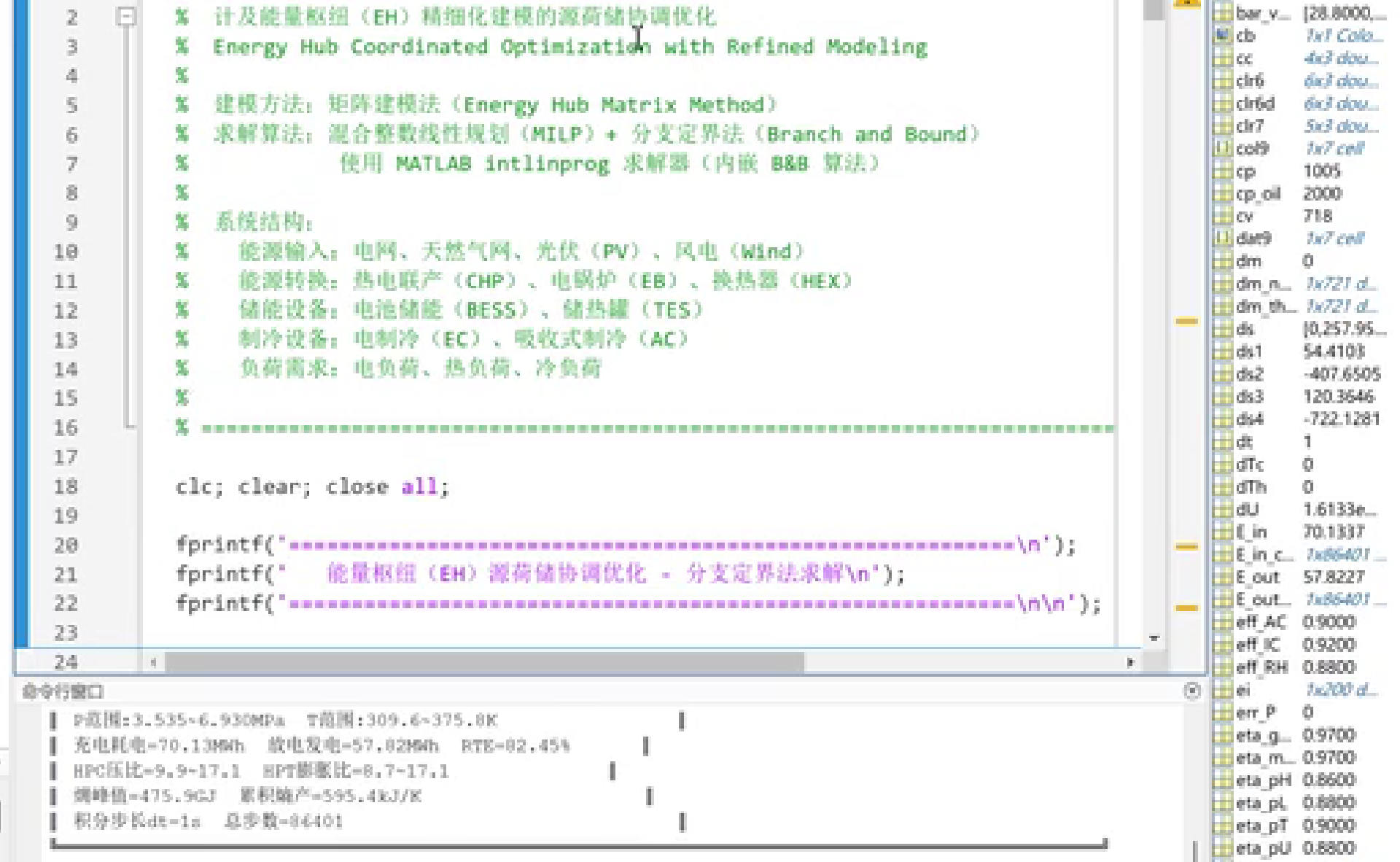

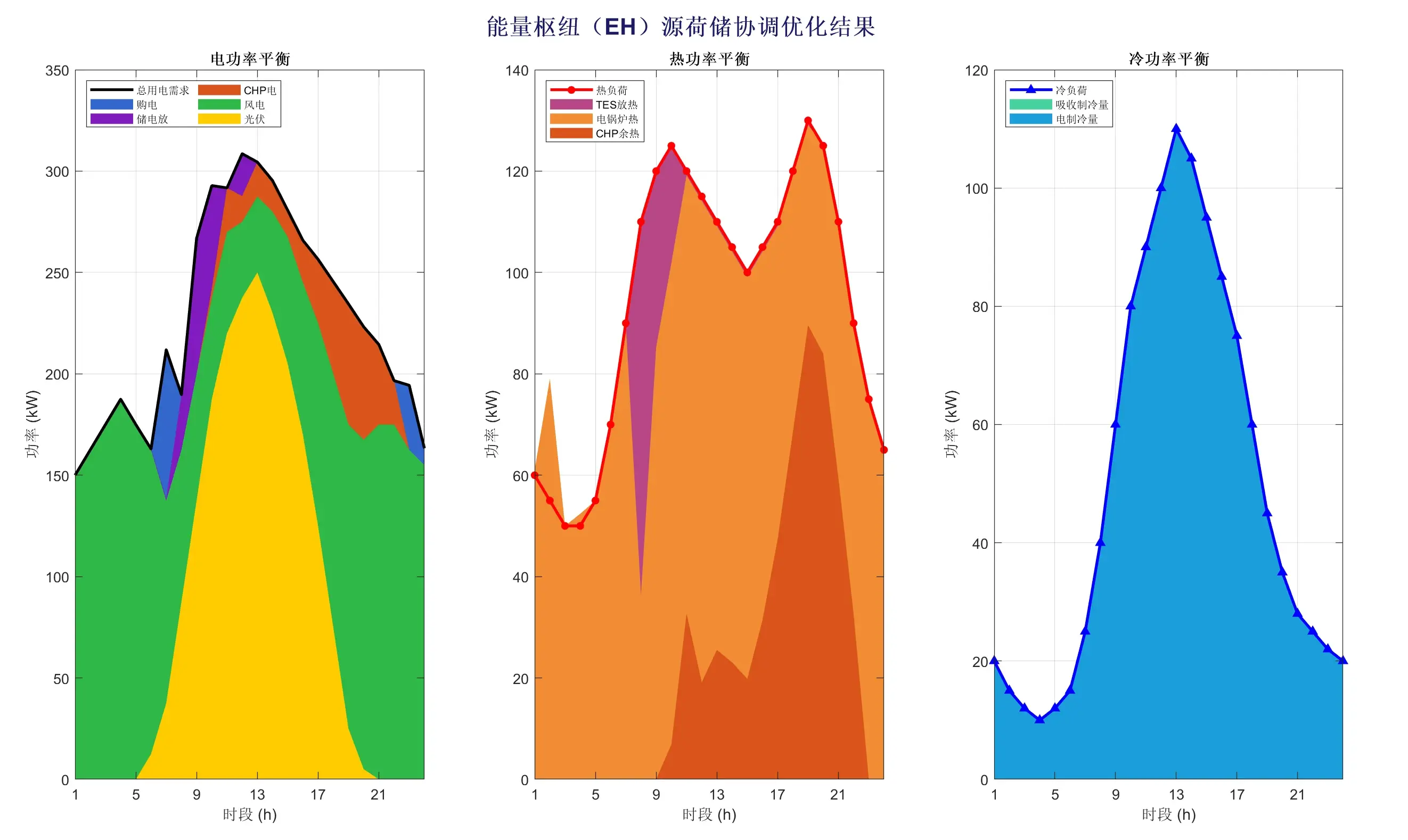

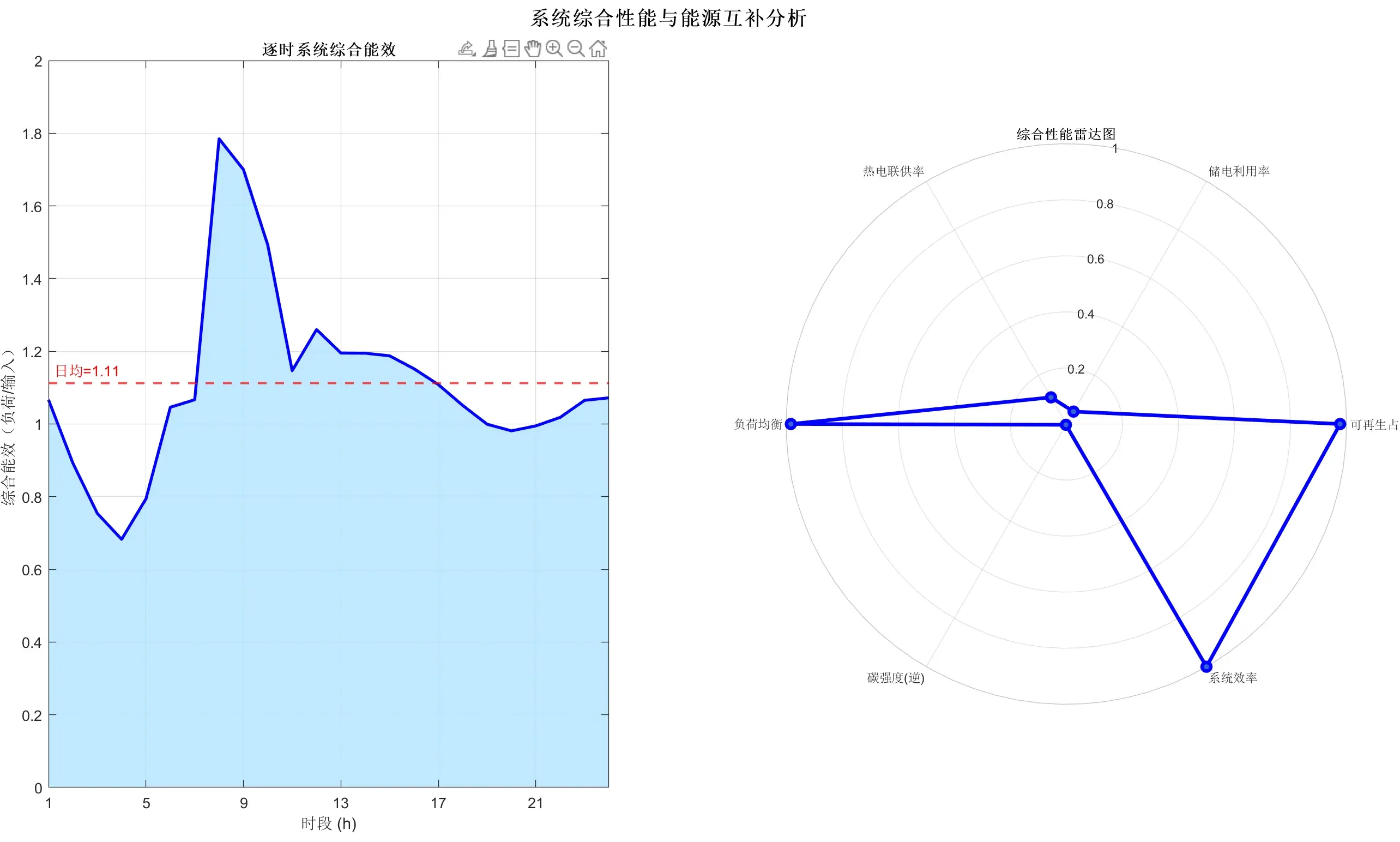

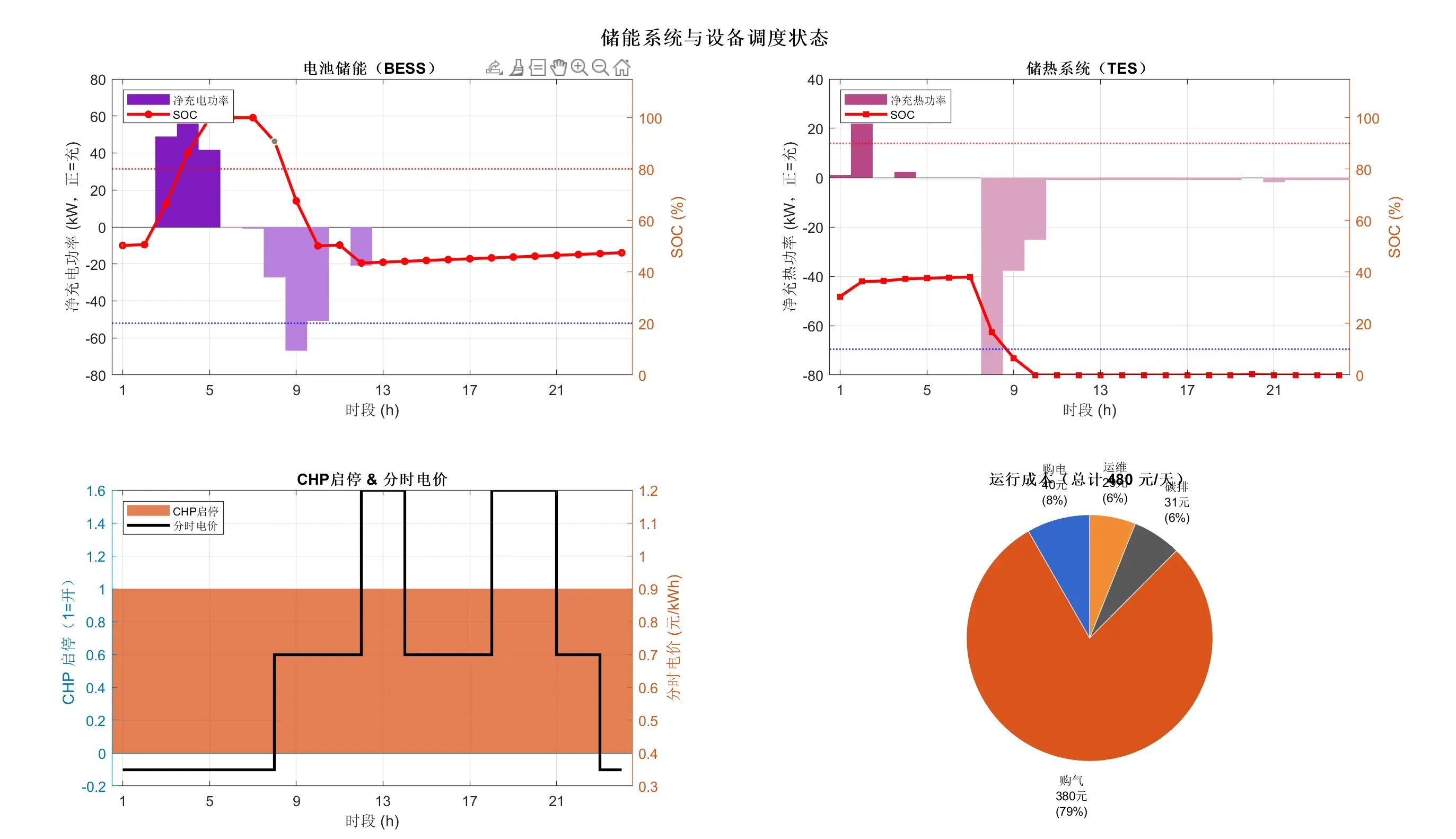

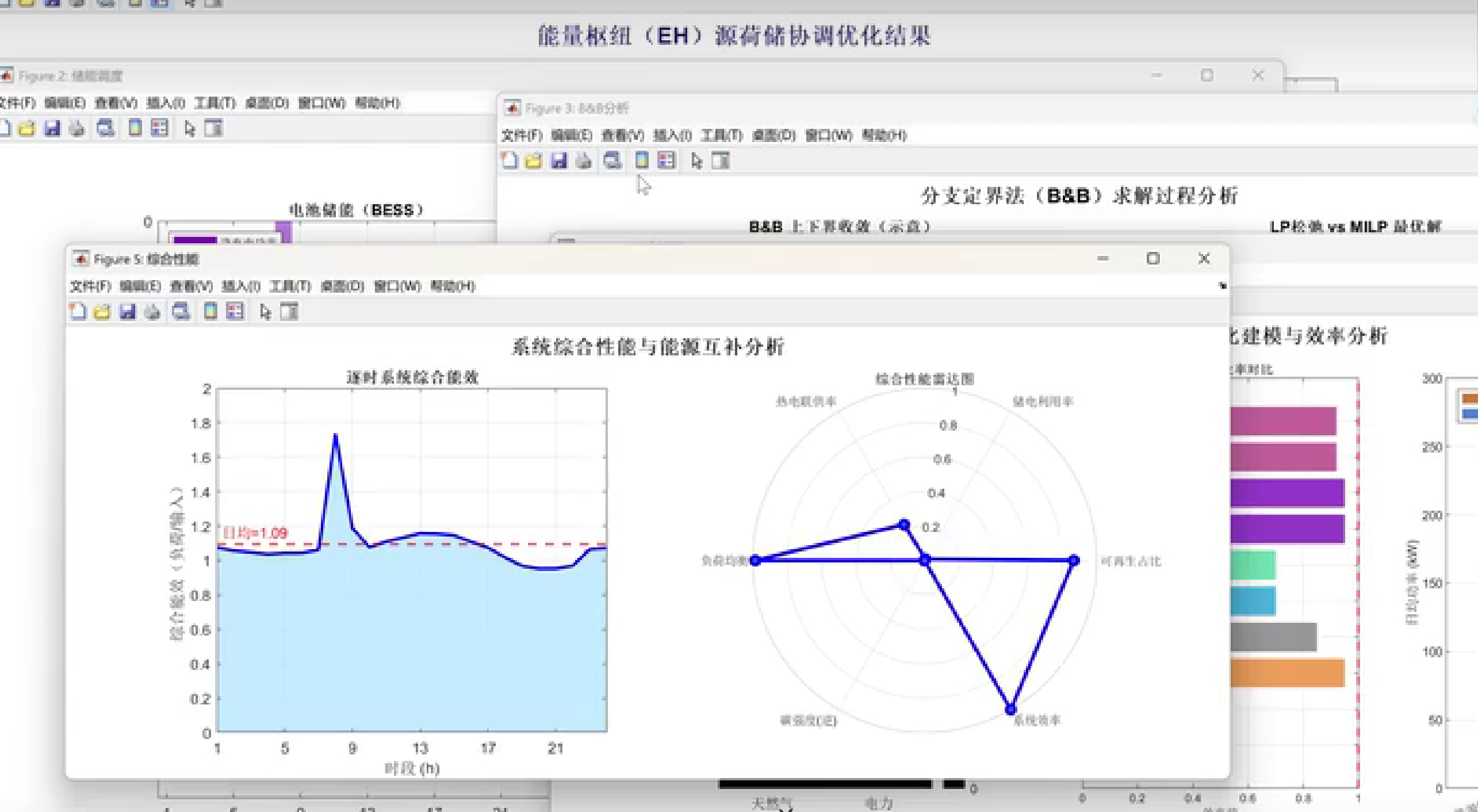

计及能量枢纽（EH）精细化建模的源荷储协调优化：通过矩阵建模法描述能源转换效率，利用分支定界法求解多能转换的最优路径研究
