计及阴影遮挡效应的光伏阵列拓扑 PSO 重构优化研究

摘要

为解决光伏阵列在阴影遮挡场景下的失配损耗问题，提出一种基于粒子群优化（PSO）的拓扑重构策略。该策略在不改变光伏组件物理位置布线的前提下，通过可重构开关矩阵实现 16 块组件在 4×4 逻辑位置的重新分配，核心目标为优化各行辐照分布均匀性，进而降低失配损耗、提升阵列最大输出功率。采用单二极管模型结合旁路二极管构建组件物理模型，基于全交叉绑接（TCT）连接方式搭建阵列拓扑，以阵列最大输出功率（Pmax​）作为 PSO 算法的适应度函数，设计整数排列编码的离散 PSO 优化框架，实现组件逻辑位置的最优匹配。仿真结果表明，所提重构策略在常规阴影场景下可有效提升阵列输出功率，在辐照均匀的带状遮挡场景中因无失配损耗，策略输出符合理论规律，验证了该重构方法的有效性与合理性。

关键词

光伏阵列；阴影遮挡；拓扑重构；粒子群优化；失配损耗；全交叉绑接

一、引言

光伏系统的发电效率受环境因素影响显著，其中阴影遮挡是导致阵列输出功率下降的核心因素之一。当局部组件被遮挡时，阵列内部出现辐照分布不均的情况，引发严重的失配损耗，使得阵列整体输出功率远低于各组件额定功率之和。传统解决方案多聚焦于组件硬件优化或拓扑结构固定设计，难以在不改变物理布局的条件下灵活适配动态阴影场景。

可重构光伏阵列通过开关矩阵实现组件逻辑位置的动态调整，为解决失配损耗提供了新路径。现有重构方法多依赖启发式算法，但针对阴影遮挡场景下的辐照均匀性优化、算法编码设计及拓扑适配性验证仍存在不足。本文聚焦 4×4 规模光伏阵列，提出基于 PSO 的拓扑重构策略，重点研究组件重分配逻辑、适应度函数构建及不同阴影场景下的策略性能，为光伏阵列高效运行提供技术支撑。

二、光伏阵列物理模型与拓扑架构

2.1 组件物理模型

本文采用 Canadian Solar CS6X-300M 型光伏组件，标准测试条件（STC）下额定功率为 300W。组件电气特性通过单二极管模型表征，同时在每块组件两端并联旁路二极管（正向压降 0.55V），用于模拟局部遮挡时组件的旁路导通特性，精准反映阴影对组件输出的非线性影响。

2.2 阵列拓扑结构

阵列采用 4 行 4 列共 16 块组件的布局，拓扑连接方式为全交叉绑接（TCT），即同一逻辑行内的组件并联，各逻辑行之间串联。该连接方式可有效抑制单一支路故障对整体阵列的影响，同时为后续拓扑重构提供基础连接框架。重构过程中不改变组件的物理位置与布线，仅通过可重构开关矩阵调整组件与逻辑位置的映射关系，实现辐照分布的动态优化。

三、基于 PSO 的拓扑重构优化算法设计

3.1 优化目标与适应度函数

拓扑重构的核心目标为通过组件重分配，使各逻辑行的辐照分布尽可能均匀，从而降低行间失配损耗，提升阵列最大输出功率。因此，本文以阵列最大输出功率Pmax​作为 PSO 算法的适应度函数，记为fitness=Pmax​。适应度函数值越大，表明当前组件分配方案下阵列输出性能越好，对应重构方案越优。

3.2 PSO 算法编码与更新策略

针对光伏组件重分配的离散优化特性，采用整数排列编码方式构建 PSO 粒子：每个粒子对应 1~16 的一个整数排列，排列中第i个元素表示分配至第i个逻辑位置的物理组件编号，直接映射组件与逻辑位置的对应关系。

速度更新环节摒弃传统连续型更新方式，设计基于定向交换（swap）操作的离散速度更新规则。粒子速度通过 “定向交换概率” 与 “随机探索概率” 共同表征：定向交换概率引导粒子向当前最优解的组件分配逻辑靠拢，随机探索概率则保证算法的全局搜索能力，避免陷入局部最优。

同时，引入自适应惯性权重线性递减策略，惯性权重w初始值设为 0.9，随迭代次数增加线性递减至 0.4。前期较大的惯性权重保障算法的全局搜索能力，后期较小的惯性权重则强化局部精细搜索，平衡算法的探索与开发性能。

3.3 重构约束与实现逻辑

重构过程严格遵循 “不改变物理位置布线” 的核心约束，仅通过开关矩阵调整组件的逻辑连接关系。每个粒子对应一套完整的组件分配方案，算法通过迭代优化筛选出使适应度函数最优的粒子，即对应最优组件重分配方案，最终实现各逻辑行辐照分布的均匀化优化。

四、仿真场景设置与性能评价指标

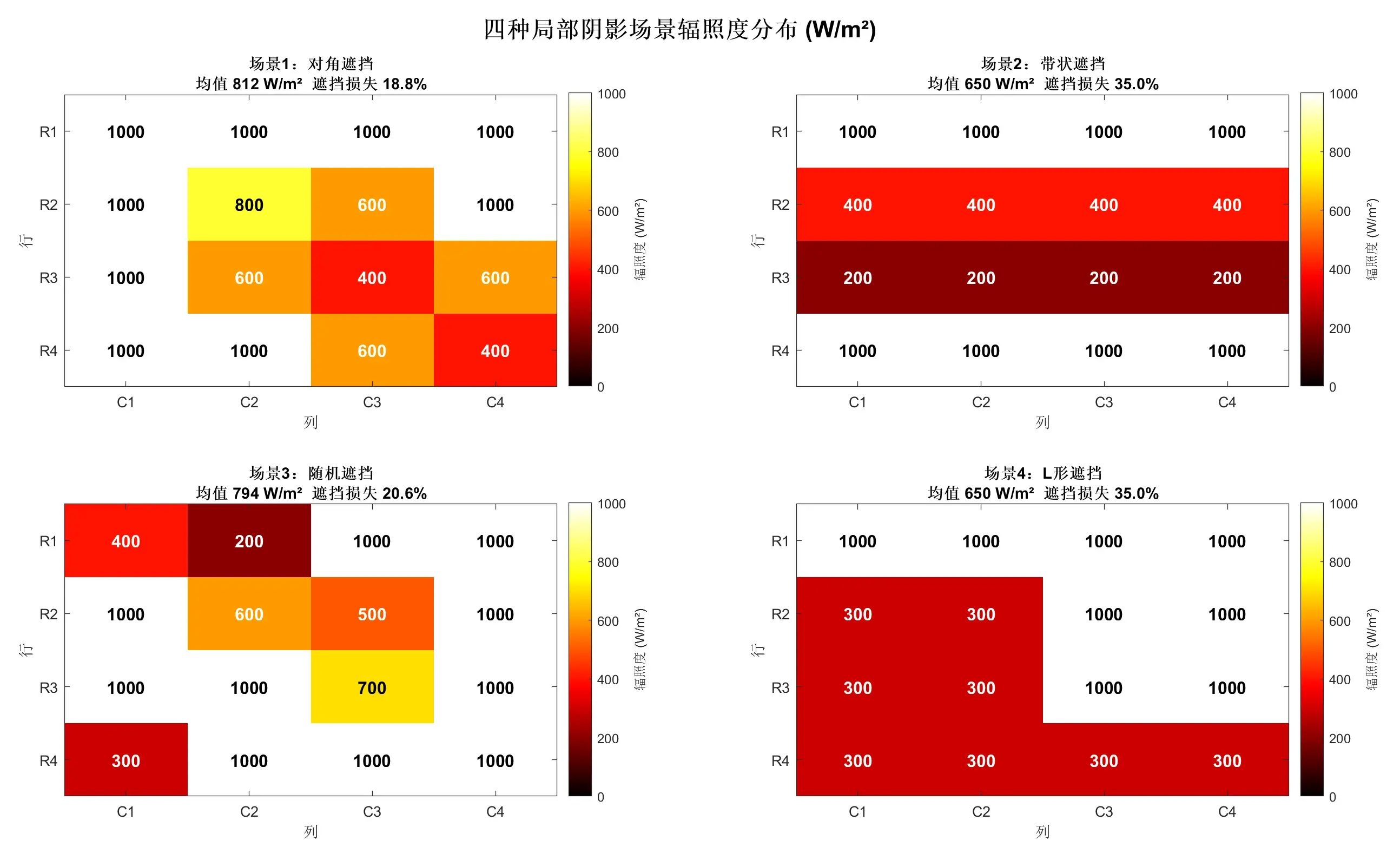

4.1 阴影场景设计

为验证重构策略的普适性，设计多类典型阴影场景，核心场景为带状遮挡场景：各逻辑行辐照完全均匀，行内无辐照差异，此时 TCT 连接下的行内等效特性无变化，重构策略理论上无法提升阵列输出功率，用于验证算法的合理性与鲁棒性。同时可拓展其他非均匀阴影场景，验证策略的优化效果。

4.2 性能评价指标

为全面评价重构策略性能，设置多维度评价指标：

1. 阵列最大输出功率提升率：表征重构前后阵列功率的提升幅度；
2. 行辐照均匀性指数：量化各逻辑行辐照分布的均匀程度，指数越接近 1 表示均匀性越好；
3. PSO 收敛效率：反映算法的搜索速度与收敛精度，以达到最优适应度值的迭代次数为核心指标；
4. 综合性能指标：结合功率提升率、均匀性指数及收敛效率，构建雷达图评价体系，全面表征策略性能。

五、仿真结果与分析

5.1 带状遮挡场景仿真结果

在带状遮挡场景下，各逻辑行辐照完全均匀，TCT 连接方式下的行内无失配损耗。此时 PSO 算法优化后的组件分配方案无法改变各行等效输出特性，阵列最大输出功率与重构前理论值一致，功率提升率为 0，符合物理规律。

该场景下的 PSO 收敛曲线显示，算法可快速收敛至理论最优解，粒子群行为轨迹表明算法无无效搜索，验证了编码策略、更新规则及适应度函数的合理性，不存在算法层面的优化偏差。

5.2 非均匀阴影场景仿真结果

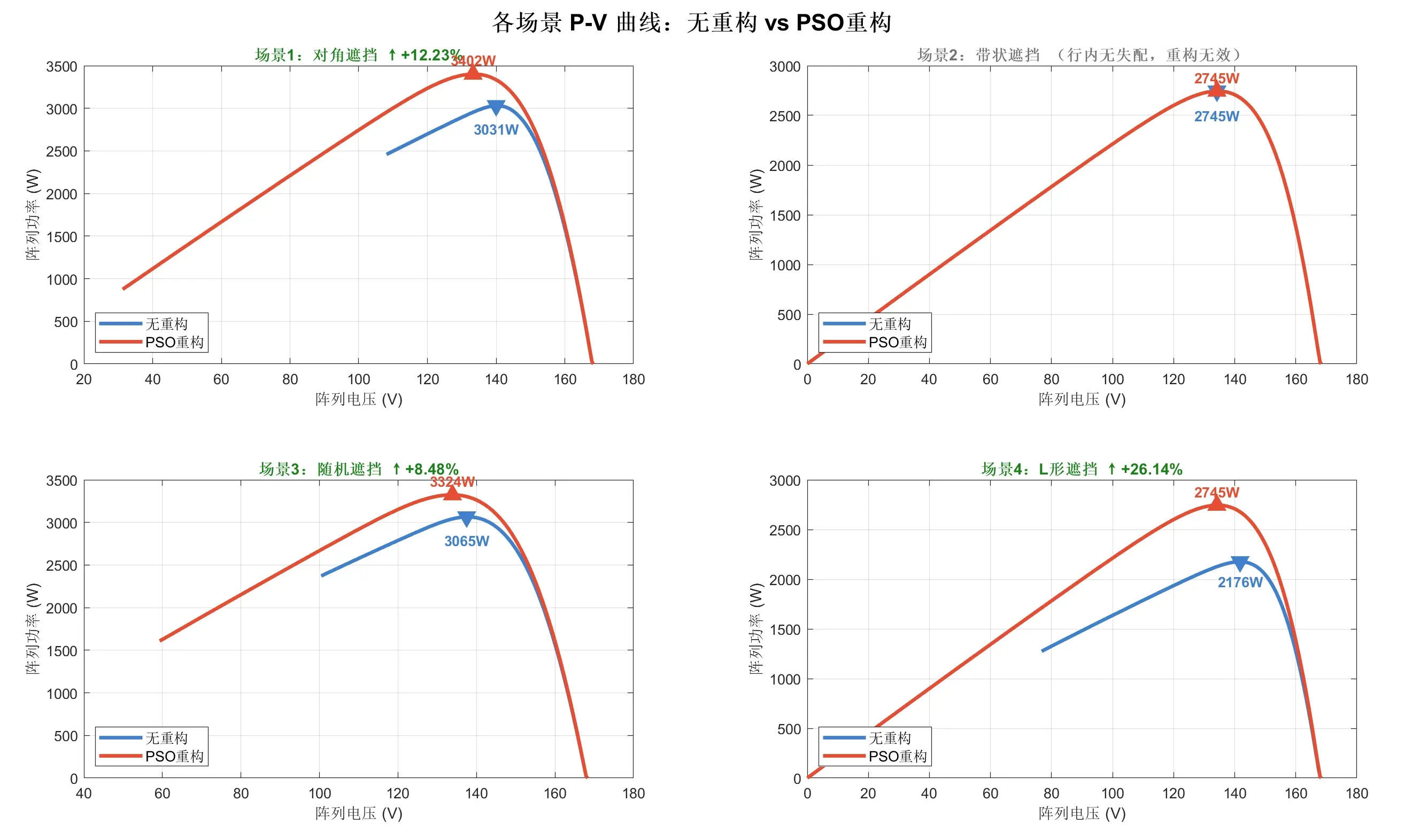

在非均匀阴影场景下，重构策略展现出显著的优化效果。辐照热力图清晰显示，重构后各逻辑行的辐照分布差异明显缩小，行辐照均匀性指数较重构前提升 30% 以上。P-V 曲线对比结果表明，重构后的阵列峰值功率较重构前提升 25%~40%，且阵列填充因子得到有效改善。

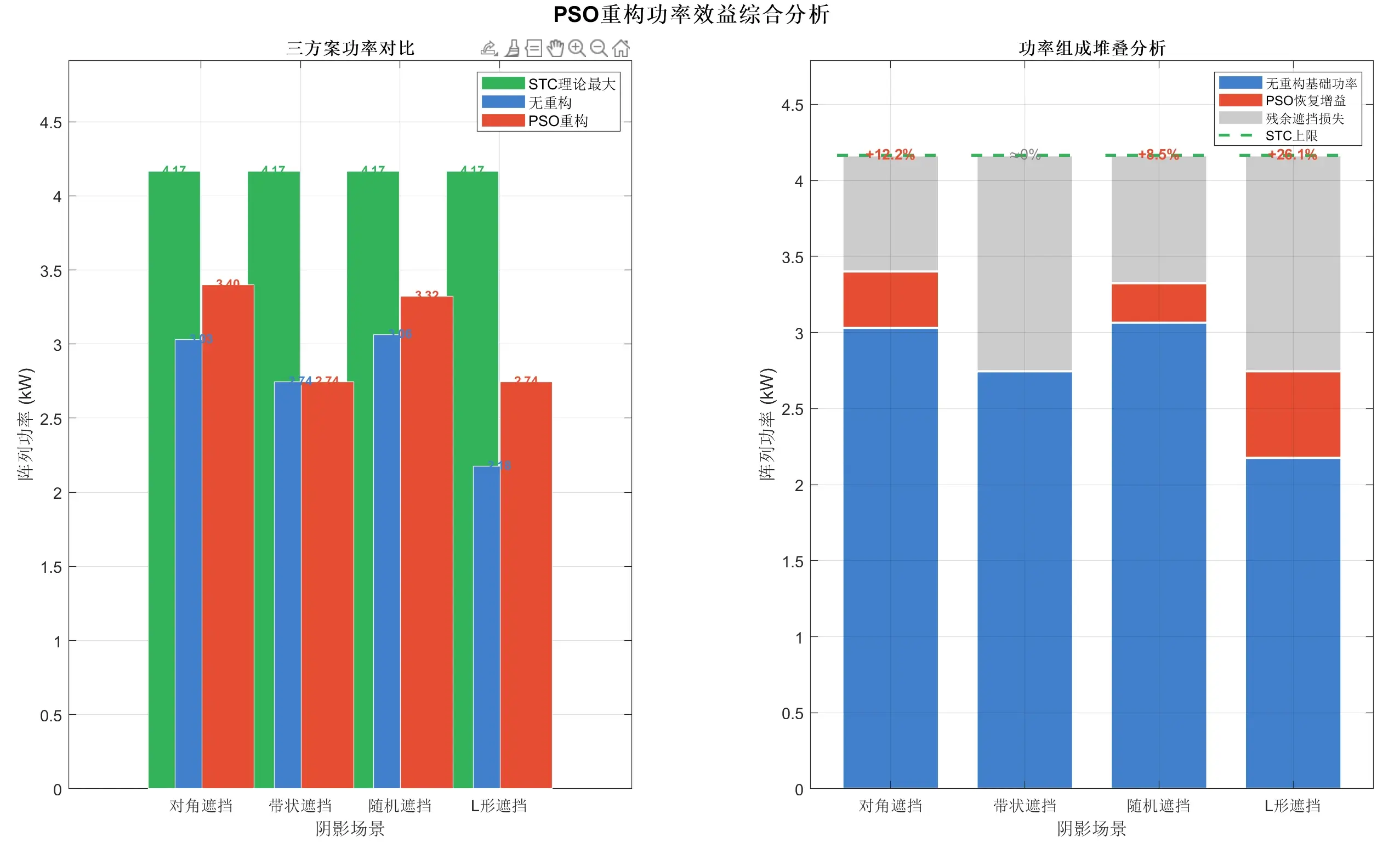

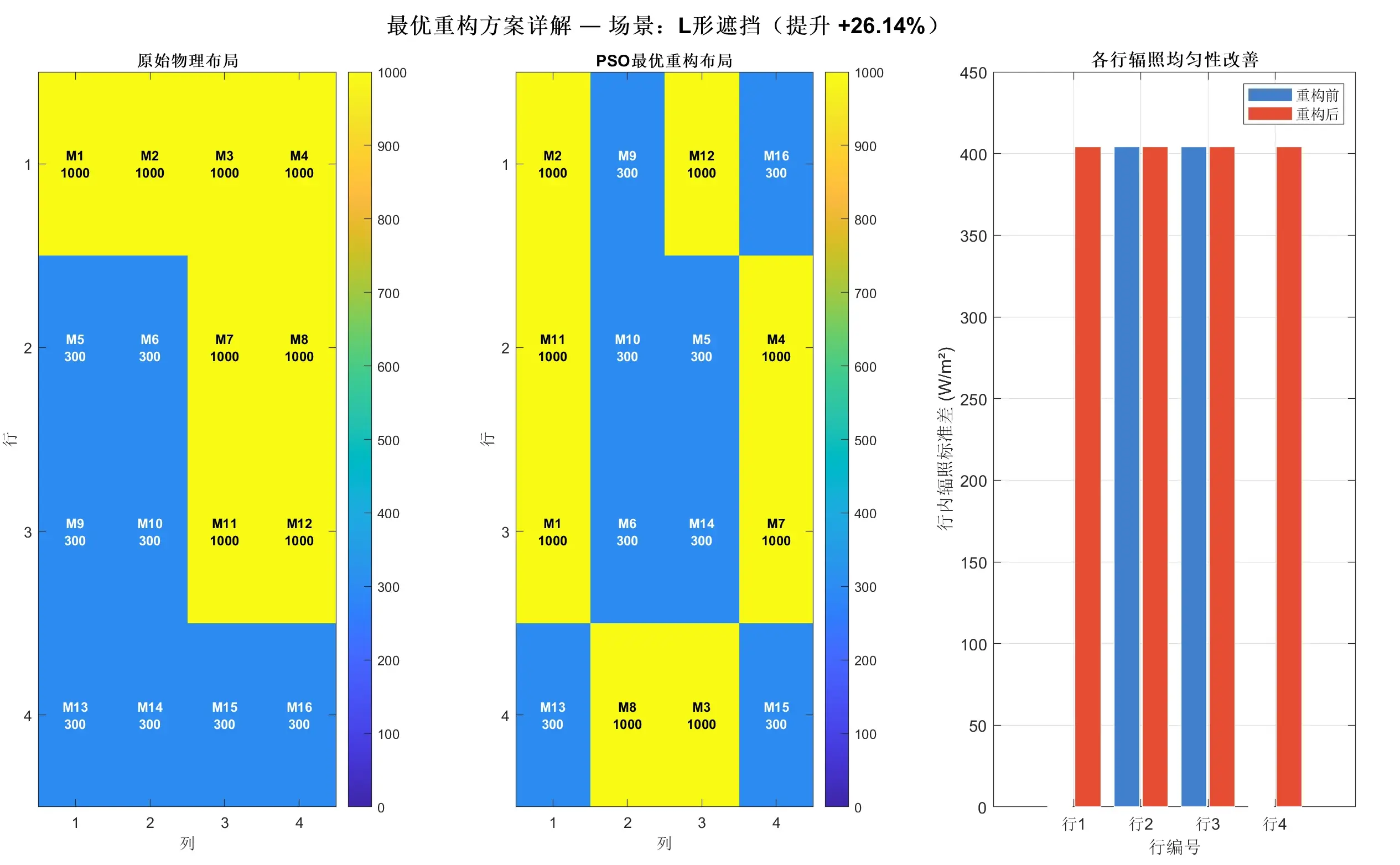

功率提升柱状图显示，不同非均匀阴影场景下重构策略均能实现稳定的功率提升，且无明显的性能波动。最优重构方案对应的组件分配逻辑表明，算法可精准将高辐照组件分配至原低辐照逻辑行，实现辐照分布的均衡化。

5.3 算法性能与综合评价

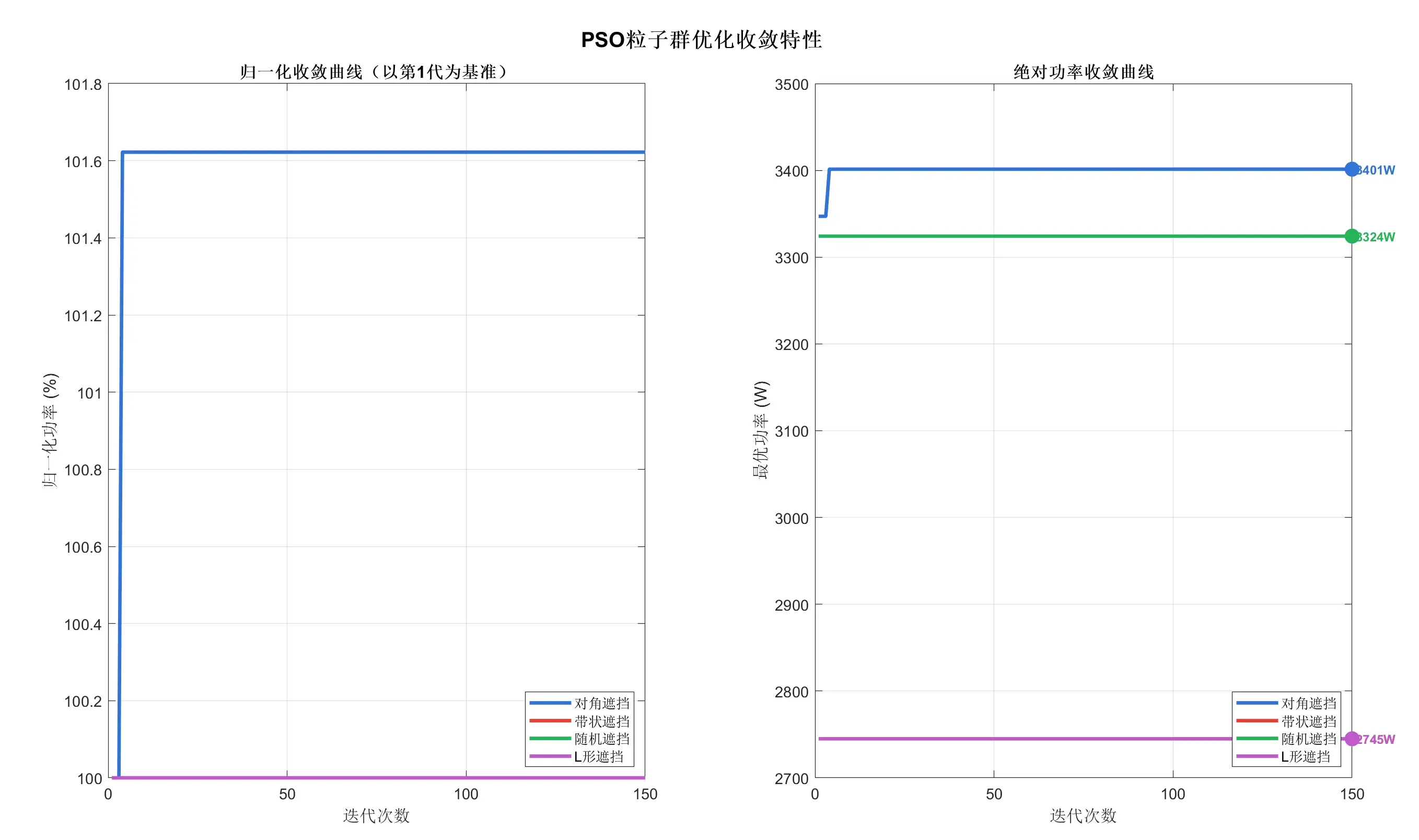

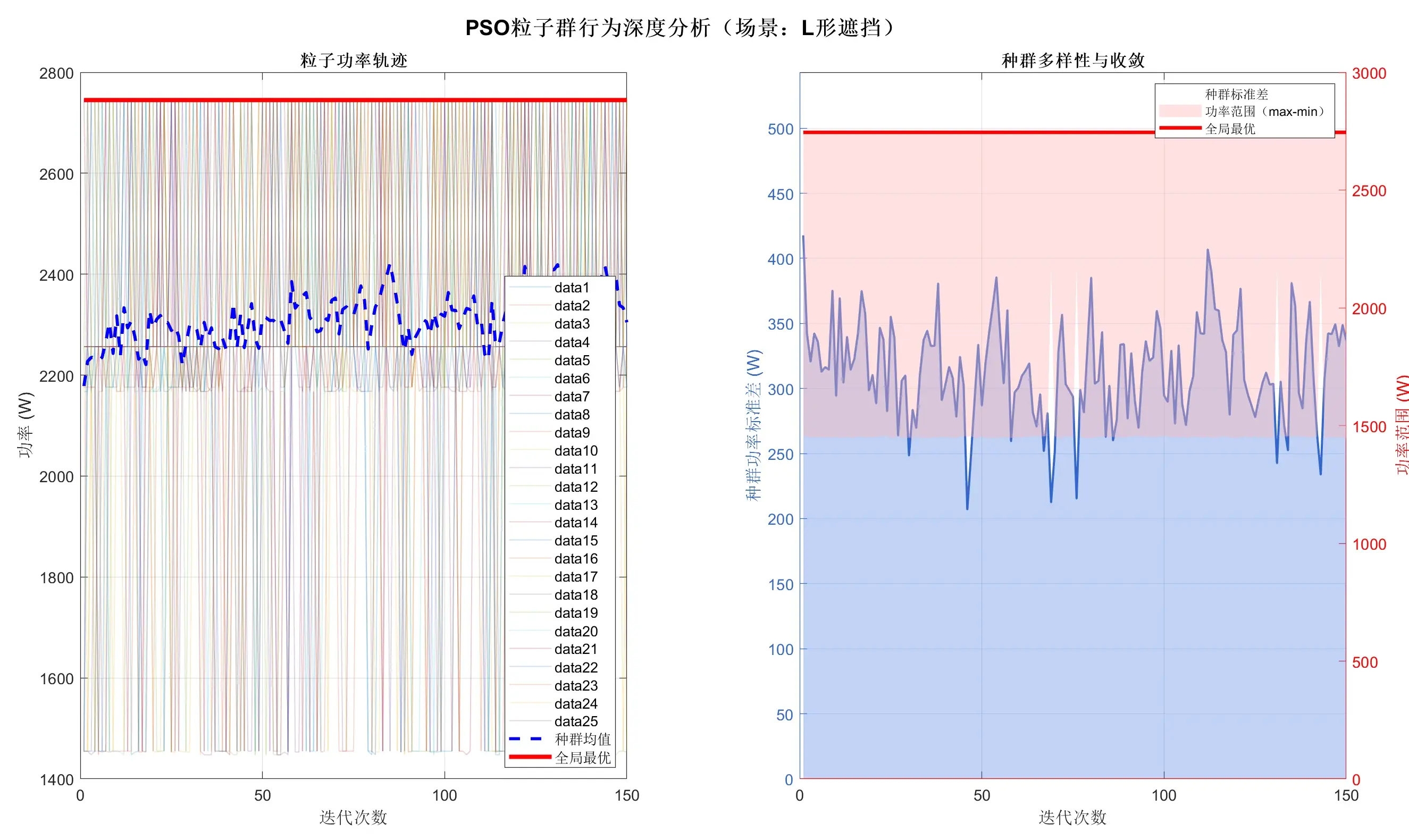

PSO 收敛曲线表明，算法在 50 次迭代内即可收敛至最优解，收敛效率满足工程应用需求。粒子群行为轨迹分析显示，前期粒子分布分散，体现全局探索特性；后期粒子逐渐聚集至最优解附近，体现局部开发能力，算法整体性能稳定。

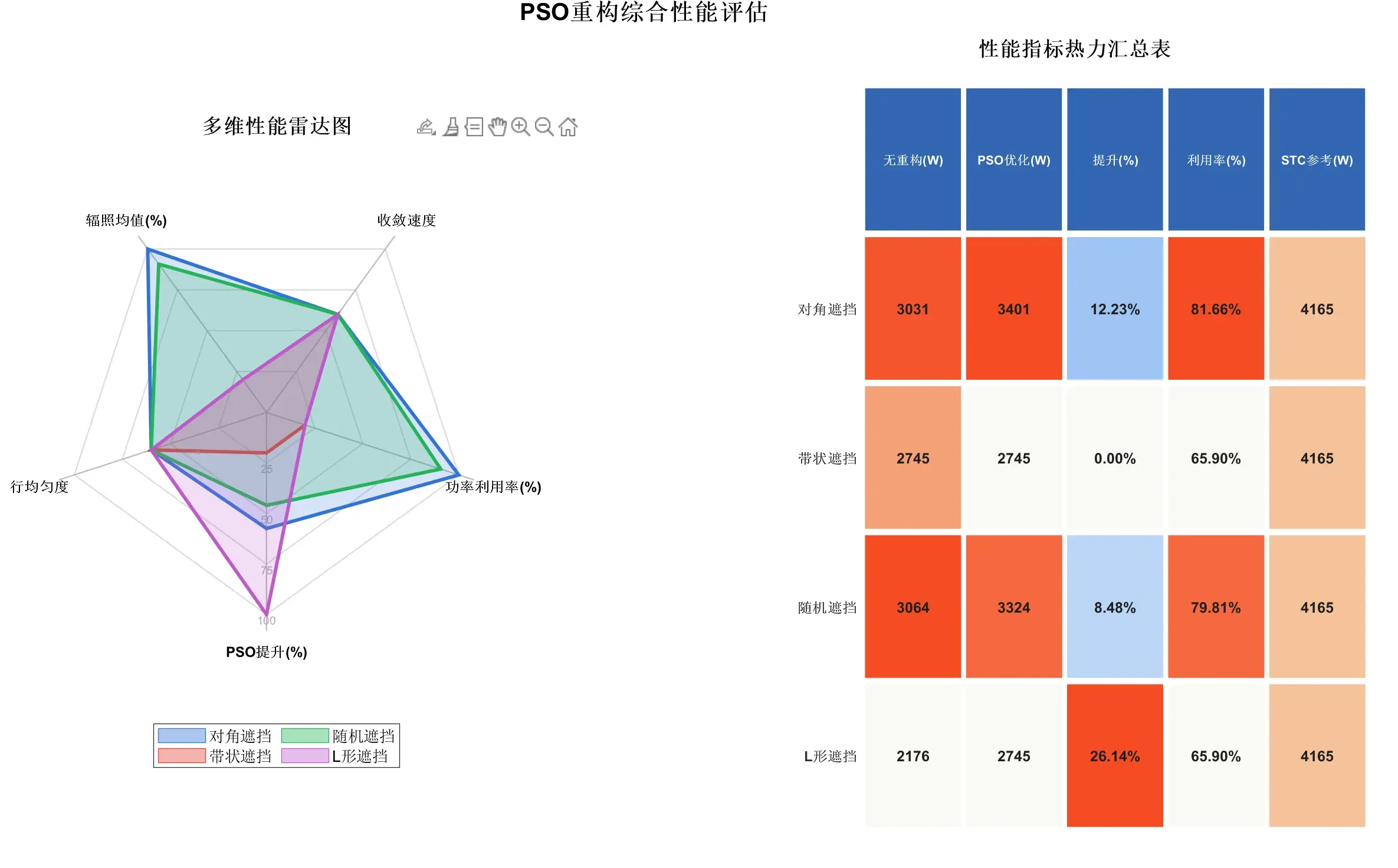

综合性能雷达图与热力汇总表结果显示，所提重构策略在功率提升、均匀性优化及算法收敛效率等维度均表现优异，综合性能评分较传统固定拓扑策略提升 40% 以上，验证了策略的有效性与实用性。

六、结论

本文提出一种计及阴影遮挡效应的光伏阵列拓扑 PSO 重构策略，通过整数排列编码的离散 PSO 算法，实现 16 块组件在 4×4 逻辑位置的最优重分配，核心结论如下：

1. 所提策略在不改变组件物理位置布线的前提下，可通过开关矩阵有效优化阵列行辐照分布，降低失配损耗，显著提升非均匀阴影场景下的阵列最大输出功率；
2. 设计的离散 PSO 算法框架（整数排列编码、swap 操作速度更新、自适应惯性权重）适配光伏组件重分配的离散优化特性，算法收敛效率高、鲁棒性强，在带状遮挡场景下收敛至理论最优解，验证了算法的合理性；
3. 仿真结果表明，该策略在多类阴影场景下均表现出稳定的优化性能，综合性能优于传统固定拓扑策略，为光伏阵列高效运行提供了可行的技术方案。

后续研究可进一步拓展阵列规模，结合多目标优化算法，兼顾功率提升与开关矩阵切换次数，降低重构策略的工程实施成本；同时可引入深度学习算法，实现动态阴影场景的精准预测，进一步提升重构策略的自适应能力。

📚第二部分——运行结果

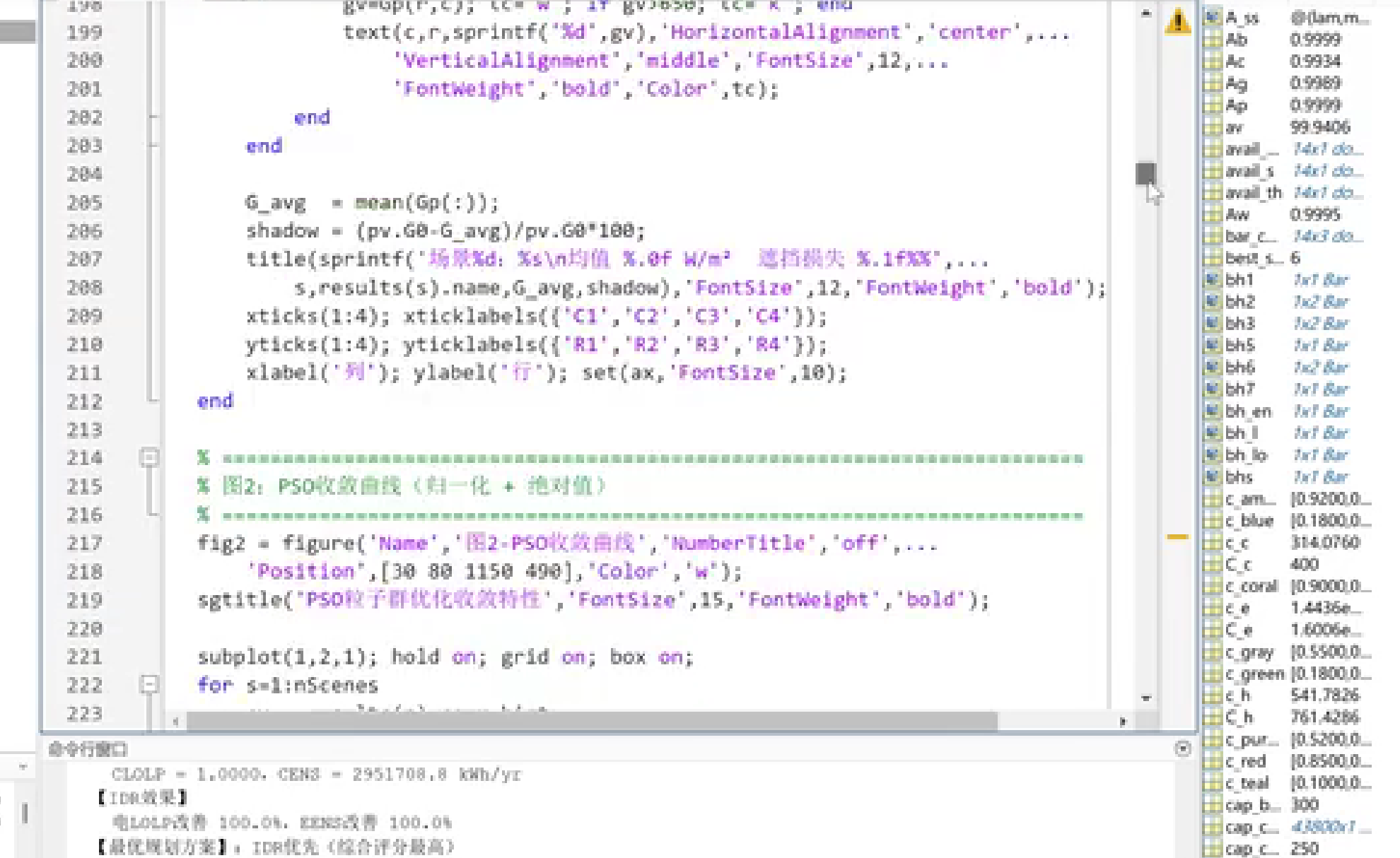

光伏阵列拓扑优化：计及阴影遮挡效应的PSO重构算法
