一、软件系统体系结构多维视图

对于同一个软件系统，不同人员的关注点不同，例如用户关心软件的功能，而系统工程师关心软件如何部署，因此软件系统的体系结构是一个多维的结构，在软件开发过程中会使用多个视图来描述软件体系结构。

二、统一过程模型（RUP）

软件统一过程模型（Rational Unified Process，RUP）是Rational软件公司创造的软件工程方法，描述如何利用商业、可靠的方法开发软件。

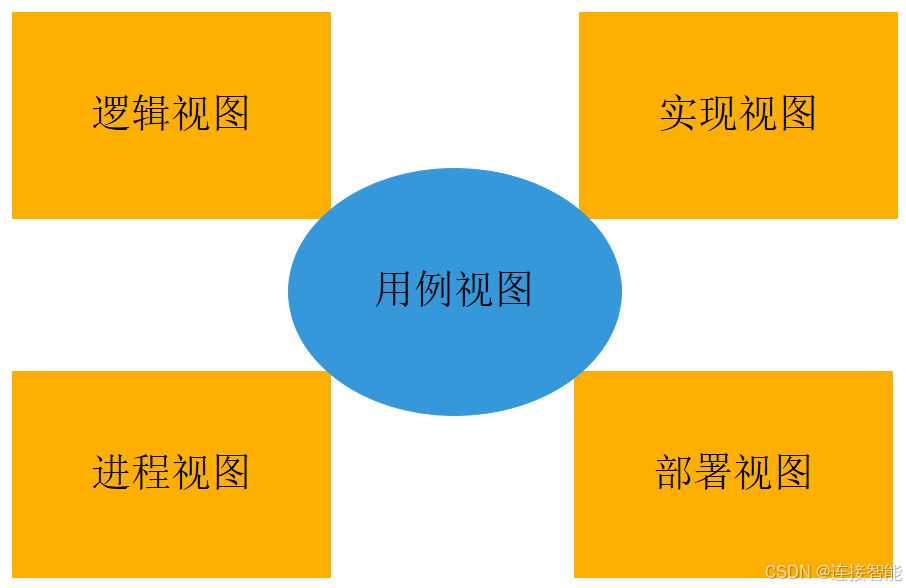

在RUP中采用4+1视图描述软件体系结构，分别为用例视图、逻辑视图、实现视图、进程视图和部署视图。

2.1用例视图

用例视图关注软件系统的行为，关系对象为系统分析人员和测试人员。

2.2逻辑视图

逻辑视图关注系统的功能，所以用户更为关注。

2.3实现视图

实现视图关注软件的功能如何实现，因此关注对象为程序员。

2.4进程视图

进程视图关注系统在运行过程中的性能、可伸缩性等问题，所以系统集成人员更为关心。

2.5部署视图

部署视图关注系统的发布、安装等问题，关注对象为系统工程师。

三、统一建模语言（UML）

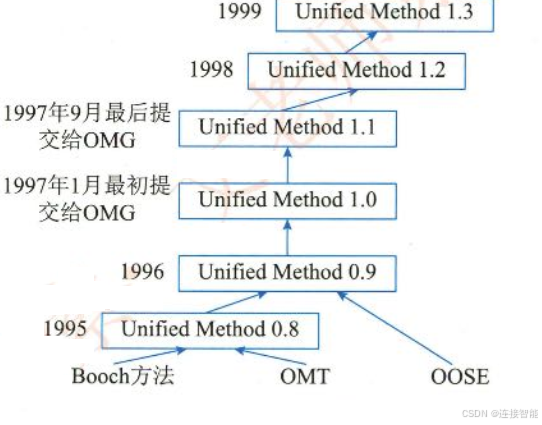

在目前软件开发方法中，面向对象的软件开发方法占据着主导地位，UML（Unified Modeling Language，统一建模语言）是面向对象方法的标准建模语言，在1999年底，UML占据面向对象技术市场的90%，成为可视化建模语言事实上的工业标准。

UML中也使用5种视图描述软件系统，分别为用例视图、逻辑视图、实现视图、进程视图和部署视图，名称与RUP中的4+1视图一致，只是各视图的描述细节和关注人员有所不同。

3.1用例视图

用例视图描述系统的功能需求，关注对象为用户、分析人员、设计人员、开发人员和测试人员。

3.2逻辑视图

逻辑视图描述如何实现系统内部的功能，展现的是软件的静态结构。

3.3实现视图

实现视图描述系统的构件和构件间的依赖关系，关注对象为设计人员、开发人员和测试人员。

3.4进程视图

进程视图描述系统的并发性，所以系统开发人员和集成人员更为关心。

3.5部署视图

部署视图描述系统软硬件的物理体系结构，关注对象为系统开发人员、集成人员和测试人员。

四、软件架构设计

软件架构设计中，也使用多视图描述软件系统的体系结构，典型的多视图是4+1模型，即：逻辑视图、开发视图、进程视图、物理视图，加上统一的场景。这里的4+1模型与RUP中的4+1视图本质上相同，只是名称有所差别。

4.1统一的场景

场景，作为系统重要活动的抽象，使4个视图有机地联系起来。

4.2逻辑视图

逻辑视图，也称设计视图，主要描述系统的功能需求。

4.3开发视图

开发视图，也称模块视图、实现视图，描述系统的模块组织和管理。

4.4进程视图

进程视图，也称过程视图，描述系统的性能和可用性等非功能需求。

4.5物理视图

物理视图，描述系统软件如何映射到硬件上，主要考虑系统安装等问题。

五、基于体系结构的软件设计（ABSD）

基于体系结构的软件设计（Architecture-Based Software Design，ABSD），是先定义软件系统的整体结构，再指导后续的详细设计与实现。

ABSD是一个自顶而下，递归细化的方法，它先将系统分解为若干个概念子系统和软件模板，逐层细化，直到产生构件和类。

ABSD中的视图有4类，分别为逻辑视图、实现视图、进程视图和配置视图。
