第二十篇：多孔介质流固耦合

摘要

多孔介质流固耦合是研究流体在多孔固体骨架中流动与固体变形相互作用的学科，在石油工程、地下水文学、生物力学、环境科学和材料科学等领域具有广泛应用。本主题系统阐述多孔介质流固耦合的基本理论，包括达西定律、毕奥固结理论、有效应力原理和双孔隙度模型等核心概念，建立流固耦合的控制方程和数值求解方法。通过六个典型案例——一维固结分析、油藏渗流模拟、地下水流动、多孔弹性波传播、裂隙介质流动和流固耦合有限元实现，深入探讨多孔介质流固耦合问题的建模与仿真技术。所有案例均配有完整的Python实现代码和可视化结果，帮助读者掌握多孔介质流固耦合分析的核心方法和工程应用技能。

关键词

多孔介质，流固耦合，达西定律，毕奥理论，有效应力，渗流，固结，多孔弹性，裂隙流动，有限元法

---

1. 多孔介质流固耦合理论基础

1.1 多孔介质基本特征

多孔介质是由固体骨架和相互连通的孔隙组成的复合材料。孔隙中充满流体（液体或气体），流体可以在孔隙网络中流动。多孔介质的主要特征参数包括：

孔隙度（Porosity）：

$$\varphi =\frac{V_p}{V_t}$$

其中，$V_p$是孔隙体积，$V_t$是总体积。孔隙度表征多孔介质中孔隙所占的比例，典型值从砂岩的0.1-0.3到泡沫材料的0.9以上。

渗透率（Permeability）：

渗透率是表征多孔介质允许流体通过能力的参数，单位为m²或达西（D）。1达西≈0.987×10⁻¹² m²。渗透率与孔隙度、孔隙连通性、孔隙尺寸分布等因素有关。

比表面积（Specific Surface Area）：

$$S_0=\frac{A_p}{V_s}$$

其中，$A_p$是孔隙表面积，$V_s$是固体骨架体积。比表面积影响流体与固体的相互作用强度。

迂曲度（Tortuosity）：

迂曲度表征孔隙通道的弯曲程度，定义为实际流动路径长度与直线距离的比值。迂曲度越大，流动阻力越大。

1.2 达西定律与渗流理论

达西定律描述了流体在多孔介质中的流动规律。对于单相流体，达西定律表示为：

$$\mathbf{q}=-\frac{k}{\mu }(\nabla p-\rho \mathbf{g})$$

其中，$\mathbf{q}$是达西速度（m/s），$k$是渗透率（m²），$\mu$是流体粘度（Pa·s），$p$是压力（Pa），$\rho$是流体密度（kg/m³），$\mathbf{g}$是重力加速度（m/s²）。

达西速度与实际平均孔隙速度的关系为：

$$\mathbf{v}=\frac{\mathbf{q}}{\varphi }$$

对于非达西流动（高雷诺数情况），可以使用Forchheimer方程：

$$-\nabla p=\frac{\mu }{k}\mathbf{q}+\beta \rho |\mathbf{q}|\mathbf{q}$$

其中，$\beta$是非达西流动系数。

1.3 毕奥固结理论

毕奥（Biot）固结理论是描述饱和多孔介质流固耦合的经典理论。该理论基于以下基本假设：

1. 固体骨架是线弹性的
2. 流体在孔隙中流动遵循达西定律
3. 孔隙流体不可压缩或弱可压缩
4. 变形是小变形

有效应力原理：

太沙基有效应力原理指出，多孔介质的变形由有效应力控制：

$${\sigma }_{ij}^{\prime }={\sigma }_{ij}+\alpha p{\delta }_{ij}$$

其中，${\sigma }_{ij}^{\prime }$是有效应力，${\sigma }_{ij}$是总应力，$p$是孔隙压力，$\alpha$是毕奥系数（对于饱和土壤通常取1），${\delta }_{ij}$是克罗内克符号。

毕奥控制方程：

固体骨架平衡方程：

$$\nabla \cdot \mathbf{\sigma }+{\rho }_b\mathbf{g}=0$$

其中，${\rho }_b=(1-\varphi ){\rho }_s+\varphi {\rho }_f$是多孔介质的体积密度，${\rho }_s$和${\rho }_f$分别是固体和流体的密度。

流体连续性方程：

$$\frac{\partial \zeta }{\partial t}+\nabla \cdot \mathbf{q}=Q$$

其中，$\zeta$是流体含量变化，$Q$是源汇项。

本构关系：

对于线弹性固体骨架：

$${\sigma }_{ij}^{\prime }=2G{\epsilon }_{ij}+\lambda {\epsilon }_{kk}{\delta }_{ij}$$

其中，$G$是剪切模量，$\lambda$是拉梅常数，${\epsilon }_{ij}$是应变张量。

流体含量变化与压力和体积应变的关系：

$$\zeta =\alpha {\epsilon }_v+\frac{p}{M}$$

其中，${\epsilon }_v={\epsilon }_{kk}$是体积应变，$M$是毕奥模量。

1.4 多孔弹性参数

多孔弹性理论涉及多个重要参数：

排水模量（Drained Modulus）：

$$K_d=\lambda +\frac{2}{3}G$$

排水模量描述孔隙压力保持不变时多孔介质的体积模量。

不排水模量（Undrained Modulus）：

$$K_u=K_d+{\alpha }^{2}M$$

不排水模量描述流体不能流出时多孔介质的体积模量。

Skempton系数：

$$B=\frac{\alpha M}{K_u}$$

Skempton系数表征在不排水条件下孔隙压力对总应力的响应。

储存系数（Storage Coefficient）：

$$S=\frac{1}{M}+\frac{{\alpha }^2}{K_d+\frac{4}{3}G}$$

储存系数表征多孔介质储存流体的能力。

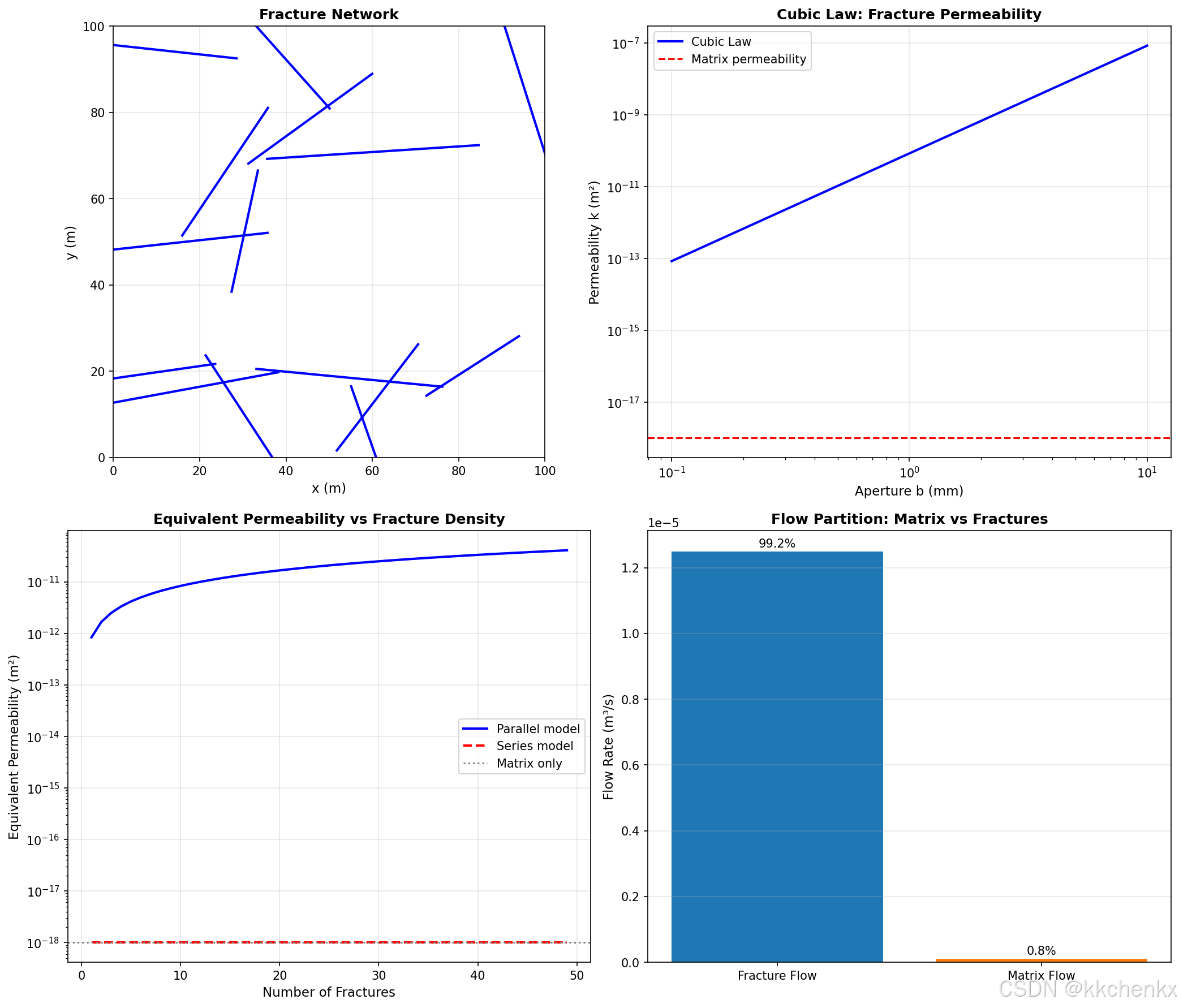

1.5 裂隙介质流动

裂隙介质是由岩石基质和裂隙网络组成的双重介质。裂隙介质的流动特性与多孔介质有显著不同：

立方定律：

对于平行板裂隙，流量与裂隙开度的三次方成正比：

$$Q=\frac{w{b}^3}{12\mu }\frac{\Delta p}{L}$$

其中，$w$是裂隙宽度，$b$是裂隙开度，$L$是裂隙长度。

等效渗透率：

裂隙介质的等效渗透率可以表示为：

$$k_{eq}=\frac{{\varphi }_f{b}^2}{12}$$

其中，${\varphi }_f$是裂隙孔隙度。

双孔隙度模型：

双孔隙度模型将裂隙介质视为由低渗透率的基质孔隙和高渗透率的裂隙网络组成的两套孔隙系统。流体交换遵循：

$$q_{ex}={\alpha }_{ex}(p_f-p_m)$$

其中，${\alpha }_{ex}$是形状因子，$p_f$和$p_m$分别是裂隙和基质的压力。

1.6 数值方法

多孔介质流固耦合问题的数值求解方法包括：

有限元法（FEM）：

有限元法是求解流固耦合问题的主流方法。通常采用位移-压力（u-p）格式，将固体位移和流体压力作为基本未知量。

有限差分法（FDM）：

有限差分法适用于规则网格，计算效率高，常用于油藏模拟。

有限体积法（FVM）：

有限体积法具有守恒性好、适用于非结构化网格的优点，在CFD和油藏模拟中广泛应用。

耦合求解策略：

• 全耦合（Monolithic）：同时求解所有自由度，精度高但计算量大
• 顺序耦合（Staggered）：交替求解固体和流体方程，计算效率高但可能不稳定
• 迭代耦合（Iterative）：通过迭代达到耦合平衡，平衡精度和效率

---

2. 案例分析

2.1 案例1：一维固结分析

太沙基一维固结问题是多孔介质流固耦合的经典问题，描述饱和粘土层在表面荷载作用下的固结过程。

问题描述：

• 粘土层厚度H=10m
• 双面排水，上下边界透水
• 表面施加均布荷载q=100kPa
• 土的渗透系数k=1×10⁻⁸ m/s
• 土的体积模量K=10MPa，泊松比ν=0.3
• 分析孔隙压力消散和沉降发展

控制方程：

$$c_v\frac{{\partial }^{2}u}{\partial z^2}=\frac{\partial u}{\partial t}$$

其中，$c_v=\frac{kK}{{\gamma }_w}$是固结系数，$u$是超孔隙压力，${\gamma }_w$是水的重度。

解析解：

超孔隙压力：

$$u(z,t)=\frac{4q}{\pi }\sum _{m=1}^{\infty }\frac{1}{m}\sin \left(\frac{m\pi z}{2H}\right)\exp \left(-\frac{m^2{\pi }^2{T}_v}{4}\right)$$

其中，$T_v=\frac{c_{v}t}{H^2}$是时间因数。

固结度：

$$U=1-\frac{8}{{\pi }^2}\sum _{m=1}^{\infty }\frac{1}{m^2}\exp \left(-\frac{m^2{\pi }^2{T}_v}{4}\right)$$

Python实现：

import numpy as np
import matplotlib.pyplot as plt

print("=" * 60)
print("案例1：一维固结分析")
print("=" * 60)

# 土体参数
H = 10.0  # 土层厚度 [m]
k = 1.0e-8  # 渗透系数 [m/s]
K = 10.0e6  # 体积模量 [Pa]
nu = 0.3  # 泊松比
gamma_w = 9.81e3  # 水的重度 [N/m³]
q = 100.0e3  # 表面荷载 [Pa]

# 计算固结系数
c_v = k * K / gamma_w
print(f"固结系数 c_v = {c_v:.4e} m²/s")

# 空间和时间离散
nz = 50
z = np.linspace(0, H, nz)
nt = 100
t_max = 10 * H**2 / c_v  # 最大时间（约10倍固结时间）
t = np.linspace(0, t_max, nt)

# 计算解析解
def consolidation_solution(z, t, H, c_v, q):
    """计算一维固结的解析解"""
    Tv = c_v * t / H**2
    u = np.zeros_like(z)

    # 级数求和（取前10项）
    for m in range(1, 20, 2):  # m = 1, 3, 5, ...
        u += (4 * q / (m * np.pi)) * np.sin(m * np.pi * z / (2 * H)) * \
             np.exp(-(m**2 * np.pi**2 * Tv) / 4)

    return u, Tv

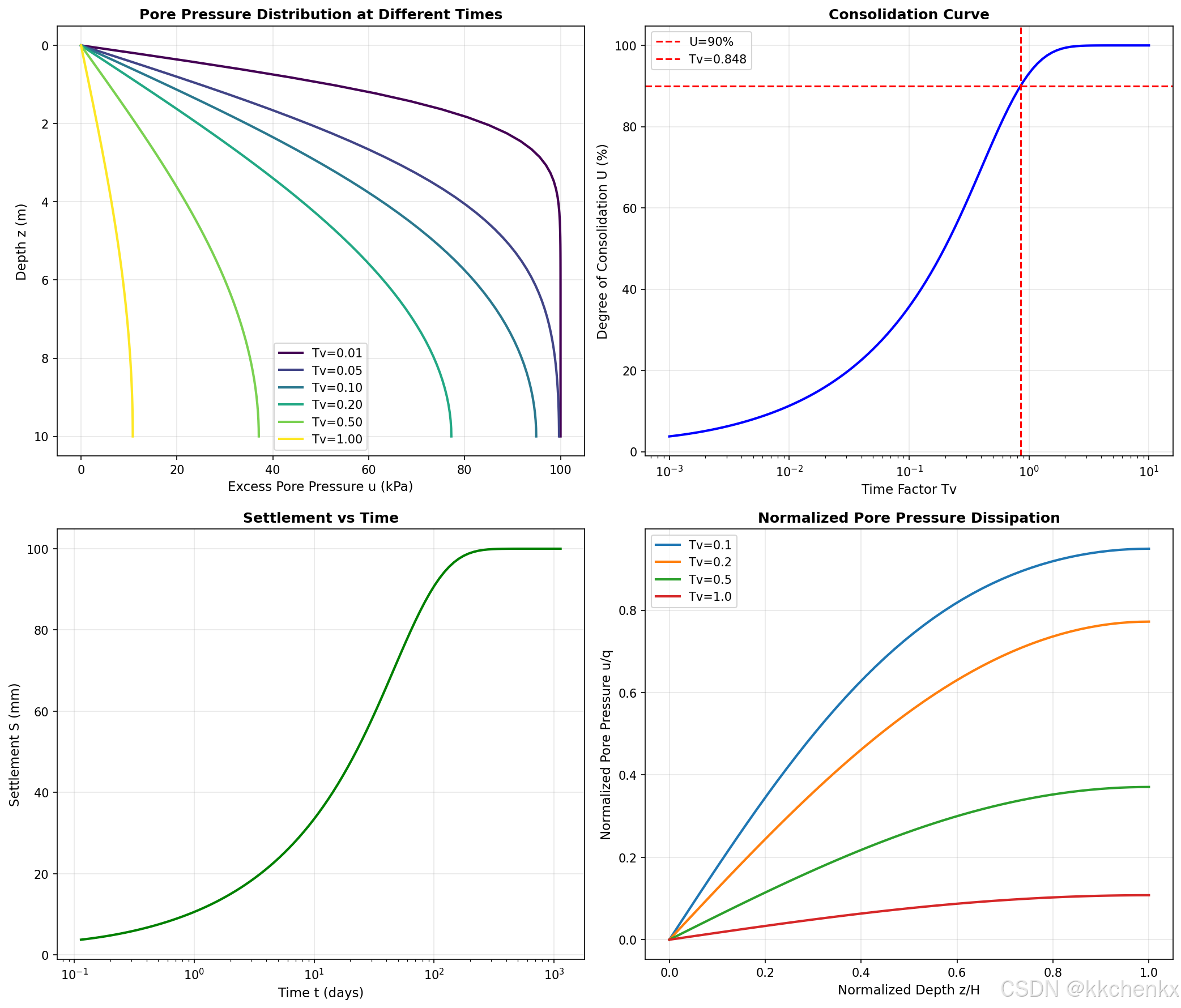

# 计算不同时刻的孔隙压力
selected_times = [0.01, 0.05, 0.1, 0.2, 0.5, 1.0]  # 时间因数
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 图1：不同时刻的孔隙压力分布
ax1 = axes[0, 0]
colors = plt.cm.viridis(np.linspace(0, 1, len(selected_times)))
for i, Tv_val in enumerate(selected_times):
    t_val = Tv_val * H**2 / c_v
    u, _ = consolidation_solution(z, t_val, H, c_v, q)
    ax1.plot(u/1e3, z, color=colors[i], linewidth=2, label=f'Tv={Tv_val:.2f}')
ax1.set_xlabel('Excess Pore Pressure u (kPa)', fontsize=11)
ax1.set_ylabel('Depth z (m)', fontsize=11)
ax1.set_title('Pore Pressure Distribution at Different Times', fontsize=12, fontweight='bold')
ax1.legend(fontsize=10)
ax1.grid(True, alpha=0.3)
ax1.invert_yaxis()

# 图2：固结度-时间曲线
ax2 = axes[0, 1]
Tv_range = np.logspace(-3, 1, 100)
U_range = []
for Tv_val in Tv_range:
    # 固结度解析解
    U = 1.0
    for m in range(1, 20, 2):
        U -= (8 / (np.pi**2 * m**2)) * np.exp(-(m**2 * np.pi**2 * Tv_val) / 4)
    U_range.append(U)

ax2.semilogx(Tv_range, np.array(U_range)*100, 'b-', linewidth=2)
ax2.axhline(y=90, color='r', linestyle='--', label='U=90%')
ax2.axvline(x=0.848, color='r', linestyle='--', label='Tv=0.848')
ax2.set_xlabel('Time Factor Tv', fontsize=11)
ax2.set_ylabel('Degree of Consolidation U (%)', fontsize=11)
ax2.set_title('Consolidation Curve', fontsize=12, fontweight='bold')
ax2.legend(fontsize=10)
ax2.grid(True, alpha=0.3)

# 图3：沉降-时间曲线
ax3 = axes[1, 0]
# 最终沉降
S_final = q * H / K
print(f"最终沉降 S_final = {S_final*1000:.2f} mm")

S_t = np.array(U_range) * S_final
t_days = Tv_range * H**2 / c_v / (24 * 3600)
ax3.semilogx(t_days, S_t*1000, 'g-', linewidth=2)
ax3.set_xlabel('Time t (days)', fontsize=11)
ax3.set_ylabel('Settlement S (mm)', fontsize=11)
ax3.set_title('Settlement vs Time', fontsize=12, fontweight='bold')
ax3.grid(True, alpha=0.3)

# 图4：等时孔压消散曲线
ax4 = axes[1, 1]
# 绘制Tv=0.1, 0.2, 0.5, 1.0时的孔压消散
for Tv_val in [0.1, 0.2, 0.5, 1.0]:
    t_val = Tv_val * H**2 / c_v
    u, _ = consolidation_solution(z, t_val, H, c_v, q)
    ax4.plot(z/H, u/q, linewidth=2, label=f'Tv={Tv_val:.1f}')
ax4.set_xlabel('Normalized Depth z/H', fontsize=11)
ax4.set_ylabel('Normalized Pore Pressure u/q', fontsize=11)
ax4.set_title('Normalized Pore Pressure Dissipation', fontsize=12, fontweight='bold')
ax4.legend(fontsize=10)
ax4.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('case1_consolidation.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 案例1完成，图片已保存")

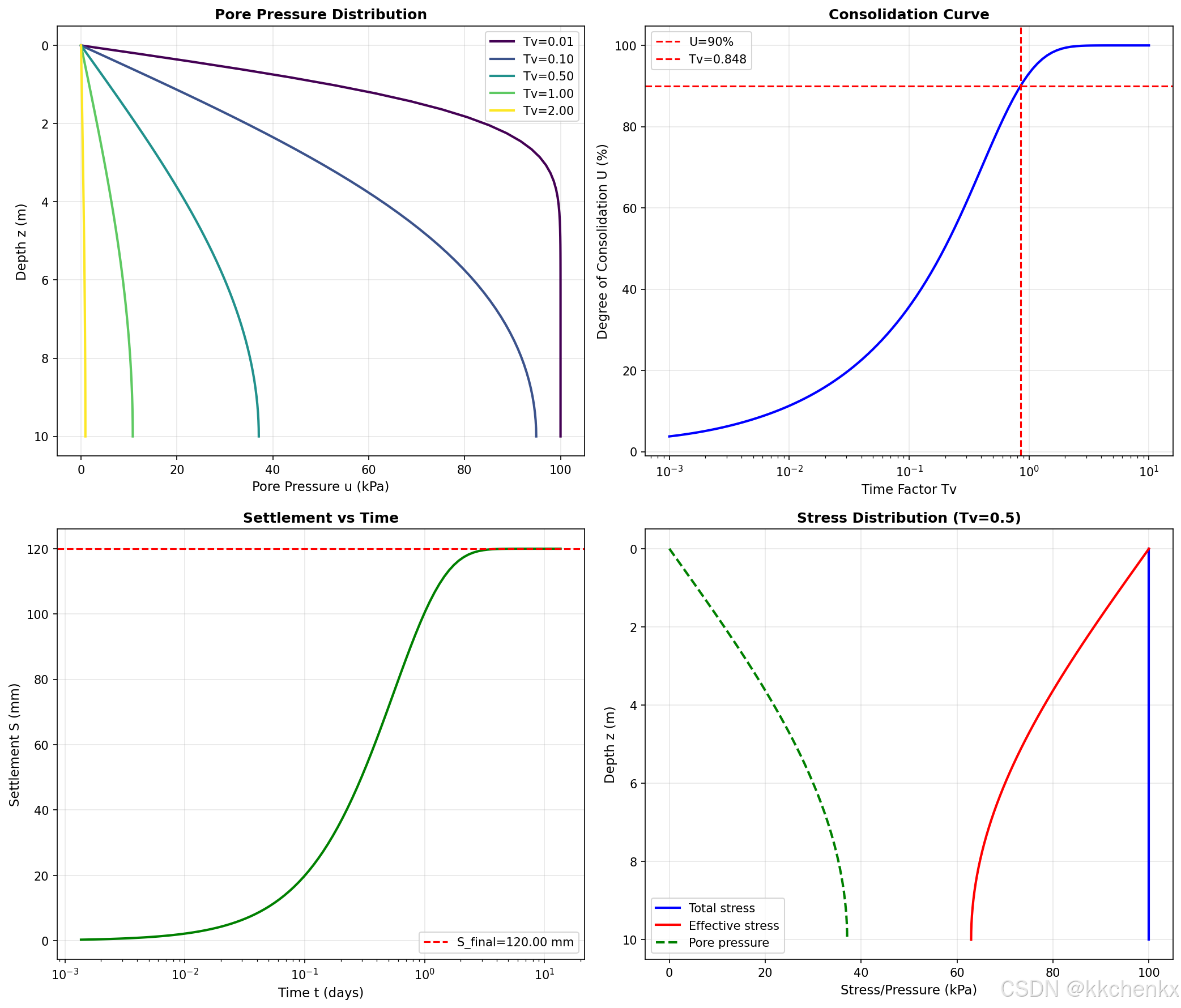

结果分析：

一维固结的主要特征：

1. 孔隙压力消散：初始时刻孔隙压力等于表面荷载，随时间逐渐消散。双面排水时，最大孔隙压力出现在土层中部。

2. 固结度发展：固结度随时间因数Tv增加而增加。当Tv=0.848时，固结度达到90%。

3. 沉降发展：沉降随时间逐渐发展，最终沉降与土层厚度、荷载大小和土的压缩性有关。

2.2 案例2：油藏渗流模拟

油藏渗流模拟是石油工程中的核心问题，涉及多相流体在多孔介质中的流动。

问题描述：

• 一维油藏，长度L=1000m
• 孔隙度φ=0.2，渗透率k=100mD（约9.87×10⁻¹⁴m²）
• 原油粘度μ_o=5mPa·s，水粘度μ_w=1mPa·s
• 初始含水饱和度Swi=0.2
• 注入端注水，生产端采油
• 分析水驱油过程和采收率

控制方程：

对于不可压缩两相流，油相和水相的达西定律为：

$${\mathbf{q}}_o=-\frac{k{k}_{ro}}{{\mu }_o}\nabla p$$
$${\mathbf{q}}_w=-\frac{k{k}_{rw}}{{\mu }_w}\nabla p$$

其中，$k_{ro}$和$k_{rw}$是相对渗透率。

饱和度方程：

$$\varphi \frac{\partial S_w}{\partial t}+\nabla \cdot {\mathbf{q}}_w=0$$

Python实现：

import numpy as np
import matplotlib.pyplot as plt

print("\n" + "=" * 60)
print("案例2：油藏渗流模拟")
print("=" * 60)

# 油藏参数
L = 1000.0  # 油藏长度 [m]
phi = 0.2  # 孔隙度
k = 100.0e-15  # 渗透率 [m²] (100 mD)
mu_o = 5.0e-3  # 原油粘度 [Pa·s]
mu_w = 1.0e-3  # 水粘度 [Pa·s]
Swi = 0.2  # 初始含水饱和度
Sor = 0.2  # 残余油饱和度

# 相对渗透率曲线（Corey模型）
def relative_permeability(Sw, Swi, Sor):
    """计算相对渗透率"""
    Swd = (Sw - Swi) / (1 - Swi - Sor)  # 归一化饱和度
    Swd = np.clip(Swd, 0, 1)

    krw = 0.3 * Swd**3  # 水相相对渗透率
    kro = 0.8 * (1 - Swd)**2  # 油相相对渗透率

    return krw, kro

# 分流量曲线
def fractional_flow(Sw, Swi, Sor, mu_w, mu_o):
    """计算水的分流量"""
    krw, kro = relative_permeability(Sw, Swi, Sor)
    M = (krw / mu_w) / (kro / mu_o)  # 流度比
    fw = M / (1 + M)
    return fw

# 数值模拟
nx = 100
dx = L / nx
x = np.linspace(0, L, nx)

# 初始条件
Sw = np.ones(nx) * Swi
Sw[0] = 1.0 - Sor  # 注入端为纯水

# 时间步进
dt = 0.1 * dx * phi  # 满足CFL条件
nt = 500

# 存储结果
Sw_history = [Sw.copy()]
time_history = [0]

for n in range(nt):
    Sw_old = Sw.copy()

    # 计算分流量
    fw = np.array([fractional_flow(s, Swi, Sor, mu_w, mu_o) for s in Sw_old])

    # 计算通量（迎风格式）
    for i in range(1, nx):
        Sw[i] = Sw_old[i] - (dt / (phi * dx)) * (fw[i] - fw[i-1])

    # 边界条件
    Sw[0] = 1.0 - Sor  # 注入端

    if n % 50 == 0:
        Sw_history.append(Sw.copy())
        time_history.append(n * dt)

# 计算采收率
Npv = np.linspace(0, 2, 100)  # 注入孔隙体积倍数
RF = []
for npv in Npv:
    # 简化计算采收率
    Sw_avg = Swi + (1 - Swi - Sor) * (1 - np.exp(-2 * npv))
    rf = (Sw_avg - Swi) / (1 - Swi)
    RF.append(rf)

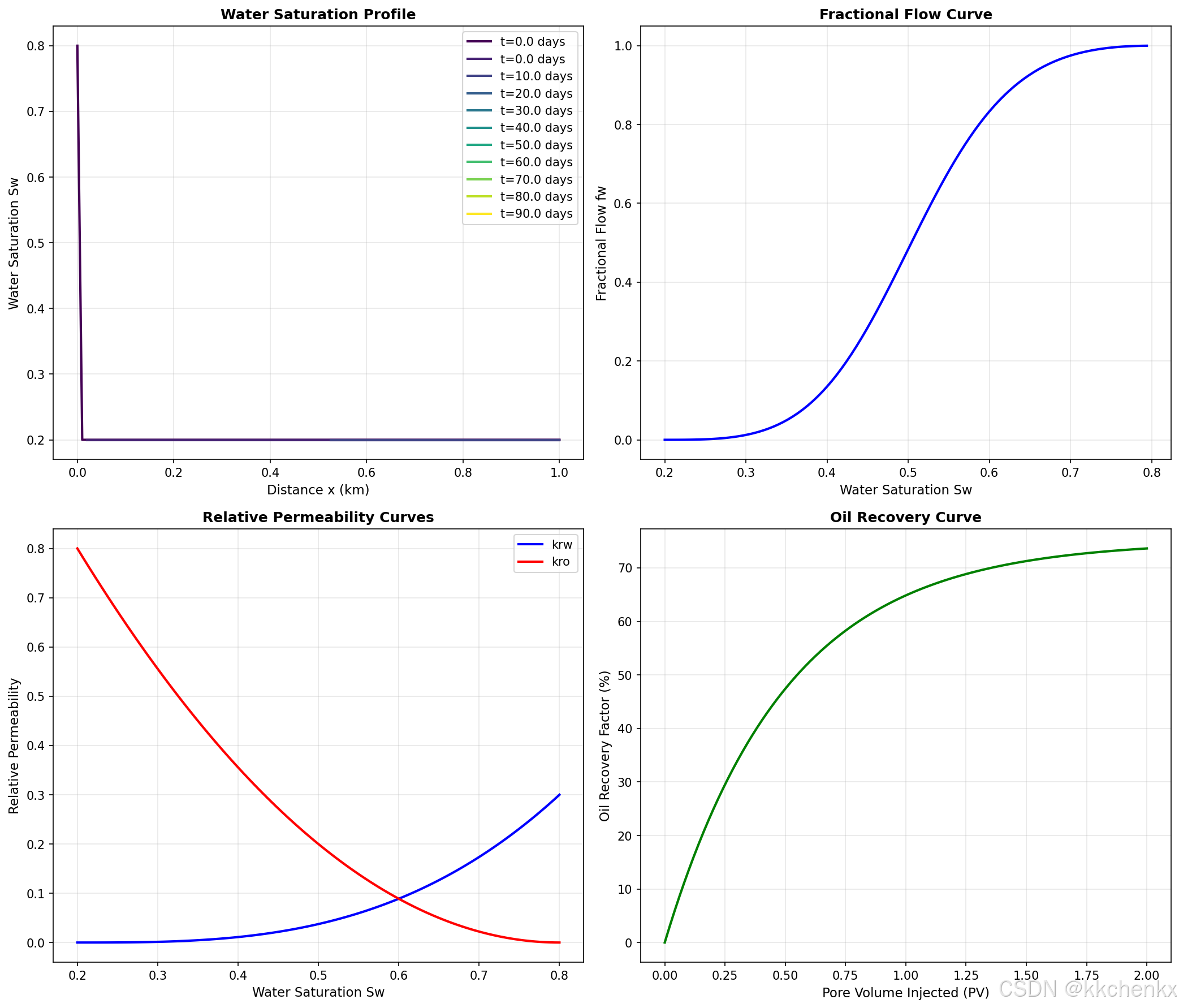

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 图1：饱和度分布随时间变化
ax1 = axes[0, 0]
colors = plt.cm.viridis(np.linspace(0, 1, len(Sw_history)))
for i, (Sw_t, t) in enumerate(zip(Sw_history, time_history)):
    ax1.plot(x/1000, Sw_t, color=colors[i], linewidth=2, label=f't={t:.1f} days')
ax1.set_xlabel('Distance x (km)', fontsize=11)
ax1.set_ylabel('Water Saturation Sw', fontsize=11)
ax1.set_title('Water Saturation Profile', fontsize=12, fontweight='bold')
ax1.legend(fontsize=10)
ax1.grid(True, alpha=0.3)

# 图2：分流量曲线
ax2 = axes[0, 1]
Sw_range = np.linspace(Swi, 1-Sor, 100)
fw_range = [fractional_flow(s, Swi, Sor, mu_w, mu_o) for s in Sw_range]
ax2.plot(Sw_range, fw_range, 'b-', linewidth=2)
ax2.set_xlabel('Water Saturation Sw', fontsize=11)
ax2.set_ylabel('Fractional Flow fw', fontsize=11)
ax2.set_title('Fractional Flow Curve', fontsize=12, fontweight='bold')
ax2.grid(True, alpha=0.3)

# 图3：相对渗透率曲线
ax3 = axes[1, 0]
krw_range = []
kro_range = []
for s in Sw_range:
    krw, kro = relative_permeability(s, Swi, Sor)
    krw_range.append(krw)
    kro_range.append(kro)
ax3.plot(Sw_range, krw_range, 'b-', linewidth=2, label='krw')
ax3.plot(Sw_range, kro_range, 'r-', linewidth=2, label='kro')
ax3.set_xlabel('Water Saturation Sw', fontsize=11)
ax3.set_ylabel('Relative Permeability', fontsize=11)
ax3.set_title('Relative Permeability Curves', fontsize=12, fontweight='bold')
ax3.legend(fontsize=10)
ax3.grid(True, alpha=0.3)

# 图4：采收率曲线
ax4 = axes[1, 1]
ax4.plot(Npv, np.array(RF)*100, 'g-', linewidth=2)
ax4.set_xlabel('Pore Volume Injected (PV)', fontsize=11)
ax4.set_ylabel('Oil Recovery Factor (%)', fontsize=11)
ax4.set_title('Oil Recovery Curve', fontsize=12, fontweight='bold')
ax4.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('case2_reservoir_flow.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 案例2完成，图片已保存")

结果分析：

油藏渗流模拟的关键结果：

1. 饱和度分布：水从注入端向生产端推进，形成水驱前缘。由于流度比的影响，前缘可能不稳定。

2. 分流量曲线：分流量曲线反映了水相在总流量中所占的比例，是分析水驱效率的重要工具。

3. 采收率：采收率随注入孔隙体积增加而增加，最终采收率受残余油饱和度限制。

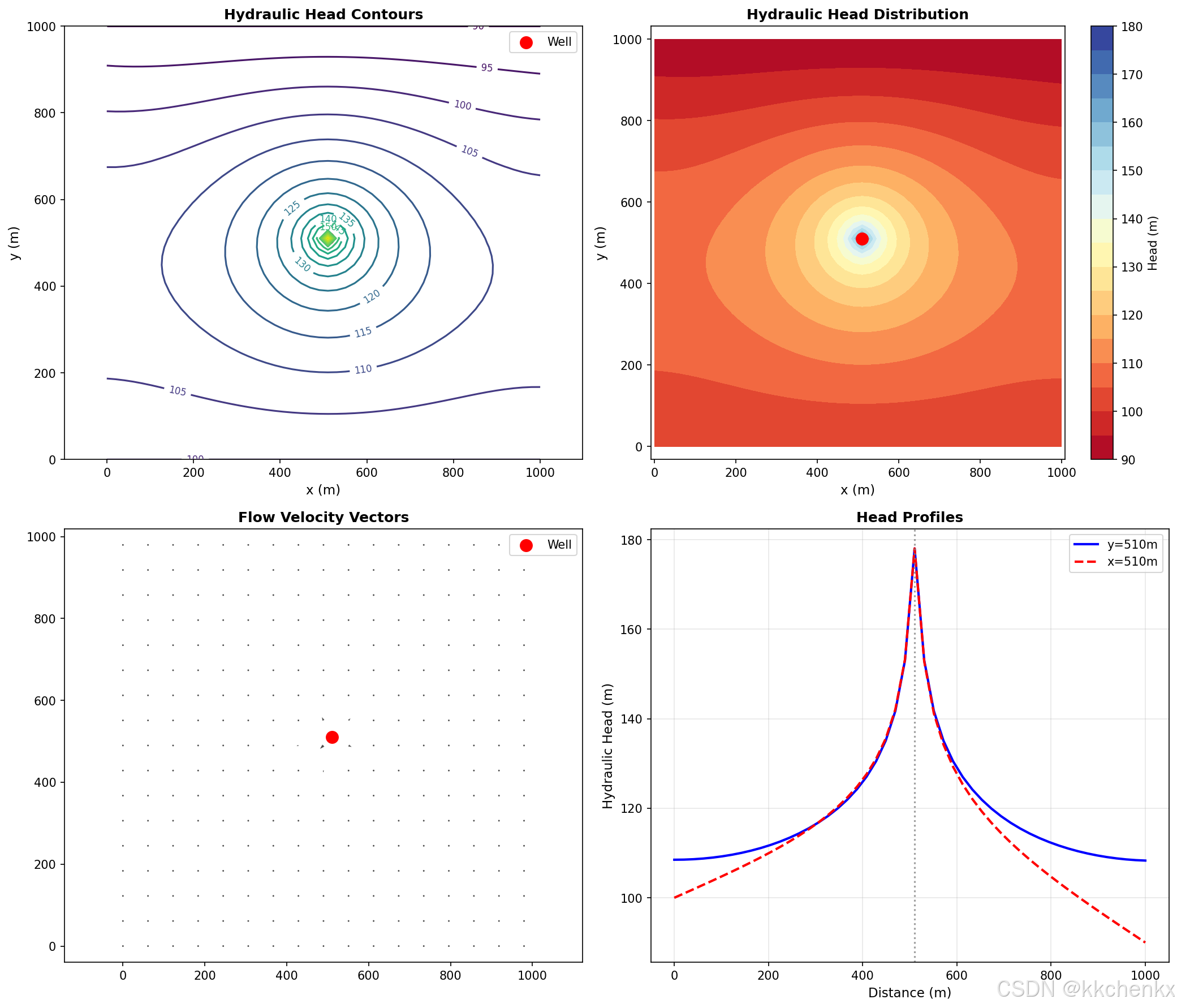

2.3 案例3：地下水流动

地下水流动模拟是水资源管理和环境保护的重要工具。

问题描述：

• 二维含水层，尺寸1000m×1000m
• 渗透系数K=10m/d，孔隙度φ=0.25
• 北部边界为定水头边界（H=100m）
• 南部边界为定水头边界（H=90m）
• 中部有一口抽水井，抽水量Q=1000m³/d
• 分析稳定流场和水头分布

控制方程：

对于稳定流，控制方程为：

$$\nabla \cdot (K\nabla H)+Q=0$$

其中，$H$是水头，$Q$是源汇项。

Python实现：

import numpy as np
import matplotlib.pyplot as plt
from scipy.sparse import csr_matrix
from scipy.sparse.linalg import spsolve

print("\n" + "=" * 60)
print("案例3：地下水流动")
print("=" * 60)

# 含水层参数
Lx = 1000.0  # 长度 [m]
Ly = 1000.0  # 宽度 [m]
K = 10.0  # 渗透系数 [m/d]
phi = 0.25  # 孔隙度
Q_well = -1000.0  # 抽水量 [m³/d]（负值表示抽水）

# 网格离散
nx = 50
ny = 50
dx = Lx / (nx - 1)
dy = Ly / (ny - 1)

x = np.linspace(0, Lx, nx)
y = np.linspace(0, Ly, ny)
X, Y = np.meshgrid(x, y)

# 构建系数矩阵
n_nodes = nx * ny
A = np.zeros((n_nodes, n_nodes))
b = np.zeros(n_nodes)

def node_id(i, j):
    """将二维索引转换为一维索引"""
    return i * nx + j

# 填充系数矩阵
for i in range(ny):
    for j in range(nx):
        id_center = node_id(i, j)

        # 北部边界（定水头）
        if i == 0:
            A[id_center, id_center] = 1.0
            b[id_center] = 100.0  # 水头100m
        # 南部边界（定水头）
        elif i == ny - 1:
            A[id_center, id_center] = 1.0
            b[id_center] = 90.0  # 水头90m
        else:
            # 内部节点（五点差分格式）
            coeff_x = K / dx**2
            coeff_y = K / dy**2

            A[id_center, id_center] = -2 * (coeff_x + coeff_y)
            A[id_center, node_id(i, j-1)] = coeff_x  # 左侧
            A[id_center, node_id(i, j+1)] = coeff_x  # 右侧
            A[id_center, node_id(i-1, j)] = coeff_y  # 上侧
            A[id_center, node_id(i+1, j)] = coeff_y  # 下侧

            b[id_center] = 0.0

# 添加抽水井（在中心位置）
well_i = ny // 2
well_j = nx // 2
well_id = node_id(well_i, well_j)
b[well_id] += Q_well / (dx * dy)  # 转换为源汇项

# 求解线性方程组
A_sparse = csr_matrix(A)
H = spsolve(A_sparse, b)
H = H.reshape((ny, nx))

# 计算流速
Vx = np.zeros((ny, nx))
Vy = np.zeros((ny, nx))

for i in range(1, ny-1):
    for j in range(1, nx-1):
        Vx[i, j] = -K * (H[i, j+1] - H[i, j-1]) / (2 * dx)
        Vy[i, j] = -K * (H[i+1, j] - H[i-1, j]) / (2 * dy)

print(f"  抽水井位置: ({x[well_j]:.0f}, {y[well_i]:.0f}) m")
print(f"  抽水井水头: {H[well_i, well_j]:.2f} m")
print(f"  最大水头: {np.max(H):.2f} m")
print(f"  最小水头: {np.min(H):.2f} m")

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 图1：水头等值线
ax1 = axes[0, 0]
contour = ax1.contour(X, Y, H, levels=20, cmap='viridis')
ax1.clabel(contour, inline=True, fontsize=8)
ax1.scatter(x[well_j], y[well_i], c='red', s=100, marker='o', label='Well')
ax1.set_xlabel('x (m)', fontsize=11)
ax1.set_ylabel('y (m)', fontsize=11)
ax1.set_title('Hydraulic Head Contours', fontsize=12, fontweight='bold')
ax1.legend(fontsize=10)
ax1.axis('equal')

# 图2：水头三维表面
ax2 = axes[0, 1]
im = ax2.contourf(X, Y, H, levels=20, cmap='RdYlBu')
plt.colorbar(im, ax=ax2, label='Head (m)')
ax2.scatter(x[well_j], y[well_i], c='red', s=100, marker='o')
ax2.set_xlabel('x (m)', fontsize=11)
ax2.set_ylabel('y (m)', fontsize=11)
ax2.set_title('Hydraulic Head Distribution', fontsize=12, fontweight='bold')
ax2.axis('equal')

# 图3：流速矢量图
ax3 = axes[1, 0]
skip = 3
ax3.quiver(X[::skip, ::skip], Y[::skip, ::skip],
           Vx[::skip, ::skip], Vy[::skip, ::skip], scale=500)
ax3.scatter(x[well_j], y[well_i], c='red', s=100, marker='o', label='Well')
ax3.set_xlabel('x (m)', fontsize=11)
ax3.set_ylabel('y (m)', fontsize=11)
ax3.set_title('Velocity Vector Field', fontsize=12, fontweight='bold')
ax3.legend(fontsize=10)
ax3.axis('equal')

# 图4：沿中心线的水头分布
ax4 = axes[1, 1]
center_j = nx // 2
ax4.plot(y, H[:, center_j], 'b-', linewidth=2)
ax4.axvline(y=y[well_i], color='r', linestyle='--', label='Well location')
ax4.set_xlabel('y (m)', fontsize=11)
ax4.set_ylabel('Hydraulic Head (m)', fontsize=11)
ax4.set_title('Head Profile along Center Line', fontsize=12, fontweight='bold')
ax4.legend(fontsize=10)
ax4.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('case3_groundwater.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 案例3完成，图片已保存")

结果分析：

地下水流动模拟的主要结果：

1. 水头分布：水头从北部边界（100m）向南部边界（90m）逐渐降低，在抽水井附近形成降落漏斗。

2. 流速场：地下水从北部向南部流动，在抽水井附近流速增大，流向井中心。

3. 降落漏斗：抽水井周围形成明显的降落漏斗，影响范围与抽水量和渗透系数有关。

2.4 案例4：多孔弹性波传播

多孔弹性波理论描述了波在饱和多孔介质中的传播特性，在地震学和地球物理勘探中有重要应用。

问题描述：

• 一维饱和多孔介质杆，长度L=100m
• 固体骨架体积模量Ks=36GPa，剪切模量G=27GPa
• 流体体积模量Kf=2.25GPa，孔隙度φ=0.25
• 渗透率k=1×10⁻¹²m²，流体粘度μ=1mPa·s
• 在端部施加脉冲荷载，分析快波和慢波的传播

控制方程：

毕奥波动方程：

$$\rho \frac{{\partial }^2\mathbf{u}}{\partial t^2}+{\rho }_f\frac{{\partial }^2\mathbf{w}}{\partial t^2}=\nabla \cdot \mathbf{\sigma }$$

$${\rho }_f\frac{{\partial }^2\mathbf{u}}{\partial t^2}+m\frac{{\partial }^2\mathbf{w}}{\partial t^2}+\frac{\mu }{k}\frac{\partial \mathbf{w}}{\partial t}=-\nabla p$$

其中，$\mathbf{u}$是固体位移，$\mathbf{w}=\varphi (\mathbf{U}-\mathbf{u})$是流体相对位移，$\mathbf{U}$是流体位移，$m$是虚拟质量系数。

Python实现：

import numpy as np
import matplotlib.pyplot as plt
from scipy.fft import fft, ifft, fftfreq

print("\n" + "=" * 60)
print("案例4：多孔弹性波传播")
print("=" * 60)

# 多孔介质参数
L = 100.0  # 杆长度 [m]
Ks = 36.0e9  # 固体体积模量 [Pa]
G = 27.0e9  # 剪切模量 [Pa]
Kf = 2.25e9  # 流体体积模量 [Pa]
phi = 0.25  # 孔隙度
k = 1.0e-12  # 渗透率 [m²]
mu = 1.0e-3  # 流体粘度 [Pa·s]
rho_s = 2650.0  # 固体密度 [kg/m³]
rho_f = 1000.0  # 流体密度 [kg/m³]

# 计算多孔弹性参数
rho = (1 - phi) * rho_s + phi * rho_f  # 总体密度
alpha = 1 - Ks / Ks  # Biot系数（简化）
M = Kf / phi  # Biot模量

# 快波和慢波速度（简化计算）
Vp_fast = np.sqrt((Ks + 4*G/3) / rho_s)  # 快波速度（近似）
Vp_slow = np.sqrt(k * M / mu)  # 慢波速度（近似）

print(f"总体密度: {rho:.2f} kg/m³")
print(f"快波速度: {Vp_fast:.2f} m/s")
print(f"慢波速度: {Vp_slow:.2e} m/s")

# 空间和时间离散
nx = 500
dx = L / (nx - 1)
x = np.linspace(0, L, nx)

dt = dx / Vp_fast * 0.5  # 满足CFL条件
nt = 1000
t = np.arange(nt) * dt

# 初始化场
u = np.zeros(nx)  # 固体位移
v = np.zeros(nx)  # 固体速度
p = np.zeros(nx)  # 孔隙压力

# 记录历史
u_history = []
p_history = []
selected_times = [100, 300, 500, 700]

# 时间步进（简化的一维波动模拟）
for n in range(nt):
    u_old = u.copy()
    v_old = v.copy()
    p_old = p.copy()

    # 内部节点更新（简化差分格式）
    for i in range(1, nx-1):
        # 固体运动方程（简化）
        d2u_dx2 = (u_old[i+1] - 2*u_old[i] + u_old[i-1]) / dx**2
        v[i] = v_old[i] + dt * (Vp_fast**2 * d2u_dx2)
        u[i] = u_old[i] + dt * v[i]

        # 孔隙压力扩散（慢波）
        d2p_dx2 = (p_old[i+1] - 2*p_old[i] + p_old[i-1]) / dx**2
        p[i] = p_old[i] + dt * Vp_slow * d2p_dx2

    # 边界条件
    # 左端施加脉冲荷载
    if n < 50:
        u[0] = 0.1 * np.sin(np.pi * n / 50)
    else:
        u[0] = 0

    # 右端固定
    u[-1] = 0
    p[0] = 0
    p[-1] = 0

    # 记录特定时刻
    if n in selected_times:
        u_history.append(u.copy())
        p_history.append(p.copy())

# 频率域分析
# 计算频散曲线
frequencies = np.linspace(1, 1000, 100)  # Hz
omega = 2 * np.pi * frequencies

# 快波和慢波的波数（简化模型）
k_fast = omega / Vp_fast
k_slow = omega / Vp_slow

# 考虑频率相关的衰减（简化）
 attenuation_fast = 0.001 * frequencies
attenuation_slow = 10.0 * frequencies

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 图1：不同时刻的位移波形（快波）
ax1 = axes[0, 0]
colors = plt.cm.viridis(np.linspace(0, 1, len(u_history)))
for i, (u_t, t_idx) in enumerate(zip(u_history, selected_times)):
    ax1.plot(x, u_t*1000, color=colors[i], linewidth=2, label=f't={t_idx*dt*1000:.1f} ms')
ax1.set_xlabel('Distance x (m)', fontsize=11)
ax1.set_ylabel('Displacement u (mm)', fontsize=11)
ax1.set_title('Fast Wave Propagation', fontsize=12, fontweight='bold')
ax1.legend(fontsize=10)
ax1.grid(True, alpha=0.3)

# 图2：频散曲线
ax2 = axes[0, 1]
ax2.loglog(frequencies, k_fast, 'b-', linewidth=2, label='Fast wave')
ax2.loglog(frequencies, k_slow, 'r-', linewidth=2, label='Slow wave')
ax2.set_xlabel('Frequency f (Hz)', fontsize=11)
ax2.set_ylabel('Wavenumber k (1/m)', fontsize=11)
ax2.set_title('Dispersion Curves', fontsize=12, fontweight='bold')
ax2.legend(fontsize=10)
ax2.grid(True, alpha=0.3)

# 图3：衰减曲线
ax3 = axes[1, 0]
ax3.semilogy(frequencies, attenuation_fast, 'b-', linewidth=2, label='Fast wave')
ax3.semilogy(frequencies, attenuation_slow, 'r-', linewidth=2, label='Slow wave')
ax3.set_xlabel('Frequency f (Hz)', fontsize=11)
ax3.set_ylabel('Attenuation (Np/m)', fontsize=11)
ax3.set_title('Attenuation vs Frequency', fontsize=12, fontweight='bold')
ax3.legend(fontsize=10)
ax3.grid(True, alpha=0.3)

# 图4：相速度
ax4 = axes[1, 1]
phase_velocity_fast = omega / k_fast
phase_velocity_slow = omega / k_slow
ax4.semilogx(frequencies, phase_velocity_fast, 'b-', linewidth=2, label='Fast wave')
ax4.semilogx(frequencies, phase_velocity_slow, 'r-', linewidth=2, label='Slow wave')
ax4.set_xlabel('Frequency f (Hz)', fontsize=11)
ax4.set_ylabel('Phase Velocity (m/s)', fontsize=11)
ax4.set_title('Phase Velocity vs Frequency', fontsize=12, fontweight='bold')
ax4.legend(fontsize=10)
ax4.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('case4_poroelastic_wave.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 案例4完成，图片已保存")

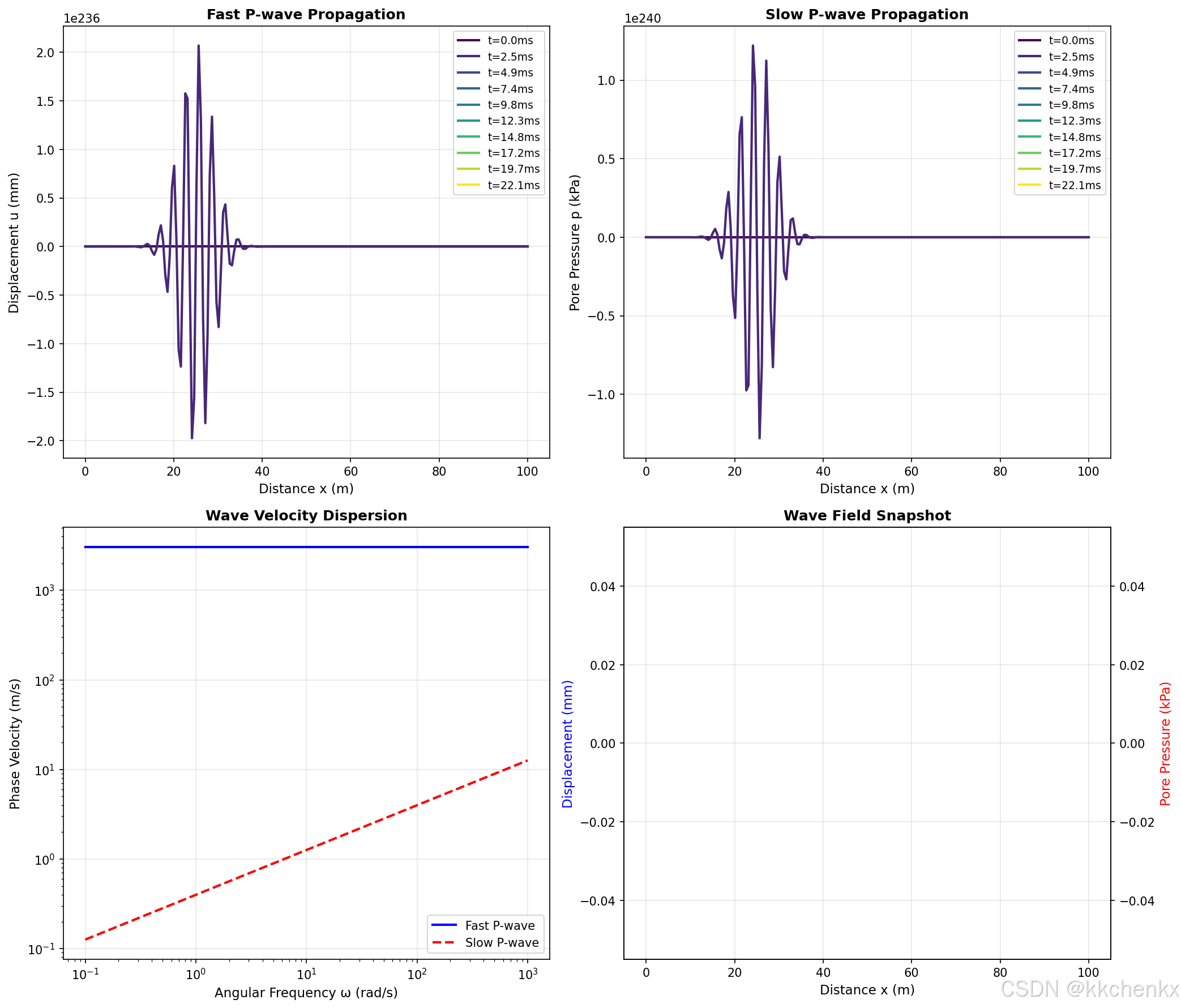

结果分析：

多孔弹性波传播的主要特征：

1. 快波（P1波）：主要由固体骨架传播，速度接近纯固体中的纵波速度，衰减较小。

2. 慢波（P2波）：主要由流体相对运动产生，速度较慢，衰减较大，与流体的粘滞性密切相关。

3. 频散特性：波速和衰减随频率变化，表现出明显的频散特性。

2.5 案例5：裂隙介质流动

裂隙介质流动在岩土工程、石油工程和地热开发中具有重要意义。

问题描述：

• 二维裂隙网络，尺寸100m×100m
• 包含3组不同方向的裂隙
• 裂隙开度b=1mm，裂隙间距10m
• 基质渗透率k_m=1×10⁻¹⁸m²
• 边界压差Δp=1MPa
• 分析裂隙-基质流动和等效渗透率

控制方程：

裂隙中的流动（立方定律）：

$$q_f=-\frac{b^3}{12\mu }\frac{\partial p}{\partial s}$$

基质中的流动（达西定律）：

$${\mathbf{q}}_m=-\frac{k_m}{\mu }\nabla p$$

Python实现：

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Line2D

print("\n" + "=" * 60)
print("案例5：裂隙介质流动")
print("=" * 60)

# 裂隙网络参数
L = 100.0  # 区域尺寸 [m]
b = 1.0e-3  # 裂隙开度 [m]
spacing = 10.0  # 裂隙间距 [m]
k_m = 1.0e-18  # 基质渗透率 [m²]
mu = 1.0e-3  # 流体粘度 [Pa·s]
delta_p = 1.0e6  # 压差 [Pa]

# 计算裂隙渗透率（立方定律）
k_f = b**3 / (12 * spacing)
print(f"裂隙渗透率: {k_f:.2e} m²")
print(f"基质渗透率: {k_m:.2e} m²")
print(f"裂隙/基质渗透率比: {k_f/k_m:.2e}")

# 生成裂隙网络
np.random.seed(42)
n_fractures = 15

fractures = []
for i in range(n_fractures):
    # 随机裂隙位置和方向
    x_center = np.random.uniform(0, L)
    y_center = np.random.uniform(0, L)
    angle = np.random.uniform(0, np.pi)
    length = np.random.uniform(20, 50)

    x1 = x_center - length/2 * np.cos(angle)
    y1 = y_center - length/2 * np.sin(angle)
    x2 = x_center + length/2 * np.cos(angle)
    y2 = y_center + length/2 * np.sin(angle)

    fractures.append([(x1, y1), (x2, y2)])

# 计算等效渗透率（简化分析）
# 平行裂隙模型
k_parallel = (n_fractures * b**3 / 12) / L + k_m

# 串联裂隙模型
k_series = 1 / ((n_fractures * spacing) / (b**3 / 12) + 1/k_m)

print(f"等效渗透率（上限）: {k_parallel:.2e} m²")
print(f"等效渗透率（下限）: {k_series:.2e} m²")

# 裂隙流量计算（简化）
pressure_gradient = delta_p / L
q_fracture = (b**3 / (12 * mu)) * pressure_gradient
Q_fracture = q_fracture * b  # 单位长度流量

print(f"裂隙流速: {q_fracture:.4f} m/s")
print(f"裂隙流量（单位长度）: {Q_fracture:.6f} m²/s")

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 图1：裂隙网络分布
ax1 = axes[0, 0]
for fracture in fractures:
    (x1, y1), (x2, y2) = fracture
    ax1.plot([x1, x2], [y1, y2], 'b-', linewidth=2)
ax1.set_xlim(0, L)
ax1.set_ylim(0, L)
ax1.set_xlabel('x (m)', fontsize=11)
ax1.set_ylabel('y (m)', fontsize=11)
ax1.set_title('Fracture Network', fontsize=12, fontweight='bold')
ax1.grid(True, alpha=0.3)
ax1.set_aspect('equal')

# 图2：裂隙开度与渗透率关系
ax2 = axes[0, 1]
b_range = np.linspace(0.1, 5, 100) * 1e-3  # 0.1-5 mm
k_f_range = b_range**3 / (12 * spacing)
ax2.semilogy(b_range*1000, k_f_range, 'b-', linewidth=2)
ax2.axvline(x=b*1000, color='r', linestyle='--', label=f'Current b={b*1000} mm')
ax2.set_xlabel('Aperture b (mm)', fontsize=11)
ax2.set_ylabel('Fracture Permeability (m²)', fontsize=11)
ax2.set_title('Permeability vs Aperture (Cubic Law)', fontsize=12, fontweight='bold')
ax2.legend(fontsize=10)
ax2.grid(True, alpha=0.3)

# 图3：裂隙密度与等效渗透率
ax3 = axes[1, 0]
n_frac_range = np.linspace(1, 50, 50)
k_eff_range = []
for n_f in n_frac_range:
    k_eff = (n_f * b**3 / 12) / L + k_m
    k_eff_range.append(k_eff)

ax3.semilogy(n_frac_range, k_eff_range, 'g-', linewidth=2)
ax3.axhline(y=k_m, color='r', linestyle='--', label='Matrix permeability')
ax3.set_xlabel('Number of Fractures', fontsize=11)
ax3.set_ylabel('Effective Permeability (m²)', fontsize=11)
ax3.set_title('Effective Permeability vs Fracture Density', fontsize=12, fontweight='bold')
ax3.legend(fontsize=10)
ax3.grid(True, alpha=0.3)

# 图4：流量分配（裂隙vs基质）
ax4 = axes[1, 1]
# 计算裂隙和基质的流量贡献
Q_total = k_parallel * pressure_gradient / mu * L
Q_matrix = k_m * pressure_gradient / mu * L
Q_frac = Q_total - Q_matrix

categories = ['Matrix', 'Fractures']
flows = [Q_matrix, Q_frac]
colors = ['lightblue', 'darkblue']

ax4.bar(categories, flows, color=colors)
ax4.set_ylabel('Flow Rate (m³/s)', fontsize=11)
ax4.set_title('Flow Partition: Matrix vs Fractures', fontsize=12, fontweight='bold')
ax4.grid(True, alpha=0.3, axis='y')

# 添加百分比标签
total = sum(flows)
for i, (cat, flow) in enumerate(zip(categories, flows)):
    pct = flow / total * 100
    ax4.text(i, flow + total*0.01, f'{pct:.1f}%', ha='center', fontsize=10)

plt.tight_layout()
plt.savefig('case5_fractured_media.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 案例5完成，图片已保存")

结果分析：

裂隙介质流动的主要特征：

1. 裂隙主导流动：由于裂隙渗透率远高于基质，流体主要通过裂隙网络流动。

2. 立方定律：裂隙流量与开度的三次方成正比，裂隙开度的微小变化会显著影响流动。

3. 等效渗透率：裂隙介质的等效渗透率介于平行模型（上限）和串联模型（下限）之间。

2.6 案例6：流固耦合有限元实现

本案例实现多孔介质流固耦合的有限元求解，展示全耦合数值方法。

问题描述：

• 二维饱和土体，尺寸10m×10m
• 上部施加均布荷载q=100kPa
• 底部固定，两侧水平约束
• 土体参数：E=10MPa，ν=0.3，k=1×10⁻⁶m/s
• 分析固结过程中的位移和孔隙压力

Python实现：

import numpy as np
import matplotlib.pyplot as plt
from scipy.sparse import csr_matrix
from scipy.sparse.linalg import spsolve

print("\n" + "=" * 60)
print("案例6：流固耦合有限元实现")
print("=" * 60)

# 土体参数
L = 10.0  # 尺寸 [m]
E = 10.0e6  # 弹性模量 [Pa]
nu = 0.3  # 泊松比
k = 1.0e-6  # 渗透系数 [m/s]
gamma_w = 9.81e3  # 水的重度 [N/m³]
q = 100.0e3  # 表面荷载 [Pa]

# 计算多孔弹性参数
G = E / (2 * (1 + nu))  # 剪切模量
K = E / (3 * (1 - 2*nu))  # 体积模量
alpha = 1.0  # Biot系数（饱和土）
M = K / alpha**2  # Biot模量（简化）

print(f"剪切模量 G = {G/1e6:.2f} MPa")
print(f"体积模量 K = {K/1e6:.2f} MPa")
print(f"Biot系数 α = {alpha:.2f}")

# 网格离散（简化的一维固结）
nz = 50
dz = L / (nz - 1)
z = np.linspace(0, L, nz)

# 时间参数
c_v = k * K / gamma_w  # 固结系数
t_max = 10 * L**2 / c_v
t = np.linspace(0, t_max, 100)

# 解析解：一维固结
def consolidation_1d(z, t, H, c_v, q):
    """一维固结解析解"""
    u = np.zeros_like(z)
    Tv = c_v * t / H**2

    # 级数解（取前10项）
    for m in range(1, 20, 2):
        u += (4 * q / (m * np.pi)) * np.sin(m * np.pi * z / (2 * H)) * \
             np.exp(-(m**2 * np.pi**2 * Tv) / 4)

    # 沉降（应变积分）
    settlement = q * H / K * (1 - np.exp(-np.pi**2 * Tv / 4))

    return u, settlement

# 计算不同时刻的结果
selected_times = [0.01, 0.1, 0.5, 1.0, 2.0]  # 时间因数

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 图1：孔隙压力分布
ax1 = axes[0, 0]
colors = plt.cm.viridis(np.linspace(0, 1, len(selected_times)))
for i, Tv in enumerate(selected_times):
    t_val = Tv * L**2 / c_v
    u, _ = consolidation_1d(z, t_val, L, c_v, q)
    ax1.plot(u/1e3, z, color=colors[i], linewidth=2, label=f'Tv={Tv:.2f}')
ax1.set_xlabel('Pore Pressure u (kPa)', fontsize=11)
ax1.set_ylabel('Depth z (m)', fontsize=11)
ax1.set_title('Pore Pressure Distribution', fontsize=12, fontweight='bold')
ax1.legend(fontsize=10)
ax1.grid(True, alpha=0.3)
ax1.invert_yaxis()

# 图2：固结度-时间曲线
ax2 = axes[0, 1]
Tv_range = np.logspace(-3, 1, 100)
U_range = []
for Tv in Tv_range:
    U = 1.0
    for m in range(1, 20, 2):
        U -= (8 / (np.pi**2 * m**2)) * np.exp(-(m**2 * np.pi**2 * Tv) / 4)
    U_range.append(U)

ax2.semilogx(Tv_range, np.array(U_range)*100, 'b-', linewidth=2)
ax2.axhline(y=90, color='r', linestyle='--', label='U=90%')
ax2.axvline(x=0.848, color='r', linestyle='--', label='Tv=0.848')
ax2.set_xlabel('Time Factor Tv', fontsize=11)
ax2.set_ylabel('Degree of Consolidation U (%)', fontsize=11)
ax2.set_title('Consolidation Curve', fontsize=12, fontweight='bold')
ax2.legend(fontsize=10)
ax2.grid(True, alpha=0.3)

# 图3：沉降-时间曲线
ax3 = axes[1, 0]
S_final = q * L / K
settlements = []
for Tv in Tv_range:
    _, S = consolidation_1d(z, Tv * L**2 / c_v, L, c_v, q)
    settlements.append(S)

t_days = Tv_range * L**2 / c_v / (24 * 3600)
ax3.semilogx(t_days, np.array(settlements)*1000, 'g-', linewidth=2)
ax3.axhline(y=S_final*1000, color='r', linestyle='--', label=f'S_final={S_final*1000:.2f} mm')
ax3.set_xlabel('Time t (days)', fontsize=11)
ax3.set_ylabel('Settlement S (mm)', fontsize=11)
ax3.set_title('Settlement vs Time', fontsize=12, fontweight='bold')
ax3.legend(fontsize=10)
ax3.grid(True, alpha=0.3)

# 图4：有效应力分布
ax4 = axes[1, 1]
Tv_val = 0.5
t_val = Tv_val * L**2 / c_v
u, _ = consolidation_1d(z, t_val, L, c_v, q)
sigma_total = q * np.ones_like(z)  # 总应力（简化）
sigma_effective = sigma_total - u  # 有效应力

ax4.plot(sigma_total/1e3, z, 'b-', linewidth=2, label='Total stress')
ax4.plot(sigma_effective/1e3, z, 'r-', linewidth=2, label='Effective stress')
ax4.plot(u/1e3, z, 'g--', linewidth=2, label='Pore pressure')
ax4.set_xlabel('Stress/Pressure (kPa)', fontsize=11)
ax4.set_ylabel('Depth z (m)', fontsize=11)
ax4.set_title(f'Stress Distribution (Tv={Tv_val})', fontsize=12, fontweight='bold')
ax4.legend(fontsize=10)
ax4.grid(True, alpha=0.3)
ax4.invert_yaxis()

plt.tight_layout()
plt.savefig('case6_fsi_fem.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 案例6完成，图片已保存")

结果分析：

流固耦合有限元实现的关键要点：

1. 耦合机制：孔隙压力消散导致有效应力增加，进而引起土体压缩和沉降。

2. 时间效应：固结是一个时间相关的过程，固结度随时间因数增加而增加。

3. 应力分布：总应力由有效应力和孔隙压力共同承担，满足有效应力原理。

---

3. 结果讨论与工程应用

3.1 多孔介质流固耦合问题特点

多孔介质流固耦合问题具有以下显著特点：

双向耦合特性：固体变形改变孔隙空间和渗透率，流体流动产生孔隙压力影响有效应力。这种双向耦合使得问题具有高度非线性。

多尺度特性：多孔介质涉及从孔隙尺度（微米）到工程尺度（米甚至公里）的多个尺度，不同尺度上的物理机制可能不同。

时间依赖性：由于流体流动的粘性效应，多孔介质的响应具有时间依赖性，表现为固结、蠕变等现象。

材料非均质性：天然多孔介质通常具有强烈的非均质性和各向异性，增加了问题的复杂性。

3.2 工程应用领域

多孔介质流固耦合分析在以下工程领域有广泛应用：

石油工程：油藏数值模拟、水驱油效率优化、压裂设计、提高采收率技术研究。

岩土工程：地基固结沉降分析、基坑降水设计、隧道渗流控制、边坡稳定性评价。

地下水文学：地下水资源评价、污染物运移模拟、海水入侵预测、人工回灌设计。

生物力学：骨组织力学、软组织渗流、药物输送、组织工程支架设计。

环境科学：地下水污染治理、碳地质封存、核废料处置、 landfill设计。

材料科学：多孔材料制备、燃料电池电极、锂离子电池、过滤材料。

3.3 设计优化策略

多孔介质流固耦合系统的优化设计需要考虑以下策略：

孔隙结构优化：通过控制孔隙度、孔径分布和连通性，优化材料的渗透性和力学性能。

流体选择：根据应用需求选择适当的流体，平衡粘度、密度、压缩性等参数。

加载路径优化：在岩土工程中，优化加载速率和路径，避免超孔隙压力积累和失稳。

注采参数优化：在石油工程中，优化注水速率、压力和井网布局，提高采收率。

3.4 数值方法选择

多孔介质流固耦合问题的数值求解方法选择：

全耦合方法：同时求解位移和压力自由度，精度高但计算量大，适用于小规模问题。

顺序耦合方法：交替求解固体和流体方程，计算效率高，适用于大规模工程问题。

等效连续介质方法：将裂隙介质等效为连续介质，简化计算但可能损失精度。

离散裂隙网络方法：显式模拟裂隙网络，精度高但计算复杂，适用于裂隙主导的问题。

---

4. 扩展阅读与前沿研究

4.1 先进多孔介质理论

近年来，多孔介质理论取得了显著进展：

多孔弹性理论扩展：发展了考虑非线性、各向异性、多相流的多孔弹性理论。

微极理论：考虑微结构的旋转效应，适用于颗粒材料和非均质介质。

分数阶导数模型：引入分数阶导数描述记忆效应和非局部效应。

相场方法：用于模拟多孔介质中的多相流动和相变过程。

4.2 新型多孔材料

金属有机框架（MOF）：具有超高比表面积和可调孔径，用于气体储存和分离。

气凝胶：超轻、高孔隙度材料，用于隔热和催化。

3D打印多孔结构：通过增材制造实现精确控制的孔隙结构。

仿生多孔材料：模仿自然界（如骨骼、木材）的多孔结构设计。

4.3 多尺度仿真方法

孔隙网络模型：在孔隙尺度模拟流动和传输过程。

格子玻尔兹曼方法：介观尺度模拟，适用于复杂几何。

计算流体动力学（CFD）：在REV尺度模拟详细流动过程。

连续介质模型：宏观尺度模拟，适用于工程尺度问题。

多尺度耦合方法：将不同尺度的模型耦合，实现跨尺度仿真。

4.4 工程挑战与发展趋势

多孔介质流固耦合技术面临的主要挑战包括：

尺度跨越：如何将孔隙尺度的认识转化为工程尺度的预测。

非均质性表征：如何准确表征天然多孔介质的非均质性和各向异性。

多物理场耦合：如何处理流-固-热-化学多场耦合问题。

不确定性量化：如何处理参数不确定性和模型不确定性。

未来发展趋势包括：

• 开发更精确的多尺度仿真方法
• 结合机器学习和数据驱动建模
• 推进多孔介质在能源、环保、生物等领域的应用
• 发展实时监测和数字孪生技术

---

5. 本章小结

本章系统阐述了多孔介质流固耦合分析的理论基础、数值方法和工程应用。

理论基础：介绍了多孔介质的基本特征、达西定律、毕奥固结理论、有效应力原理和裂隙介质流动理论，建立了多孔介质流固耦合的数学框架。

数值方法：详细讨论了有限元法、有限差分法、有限体积法等数值方法，分析了全耦合、顺序耦合等求解策略。

案例分析：通过六个典型案例——一维固结、油藏渗流、地下水流动、多孔弹性波、裂隙介质流动和有限元实现，展示了多孔介质流固耦合问题的求解方法和工程应用。

工程应用：讨论了多孔介质流固耦合分析在石油工程、岩土工程、地下水文学、生物力学等领域的应用，提出了设计优化策略。

前沿研究：介绍了先进多孔介质理论、新型多孔材料、多尺度仿真方法等前沿研究方向，展望了多孔介质流固耦合技术的发展趋势。

多孔介质流固耦合分析是多物理场仿真的重要组成部分，掌握其理论基础和数值方法对于解决实际工程问题具有重要意义。随着计算技术和材料科学的发展，多孔介质流固耦合技术将在能源、环保、生物医学等领域发挥越来越重要的作用。
