1、行业趋势与热设计挑战

        随着汽车智能化和电动化的发展，车灯系统正快速从传统车灯向LED、矩阵大灯以及DLP像素大灯等新型车灯发展。更高的照明性能、更复杂的光学结构以及不断提升的功率密度，使得车灯系统内部集成度越来越高。LED光源、驱动器、控制器和光学模组等关键部件集中布置，在有限空间内形成多个热源耦合，使热管理问题日益突出。

        因此，车灯热管理已经从传统的单一部件散热问题，逐渐升级为系统级热设计问题。如何在产品开发早期阶段准确预测温升并优化散热方案，成为车灯研发中的关键挑战。

2、从需求到验证的车灯热解决方案

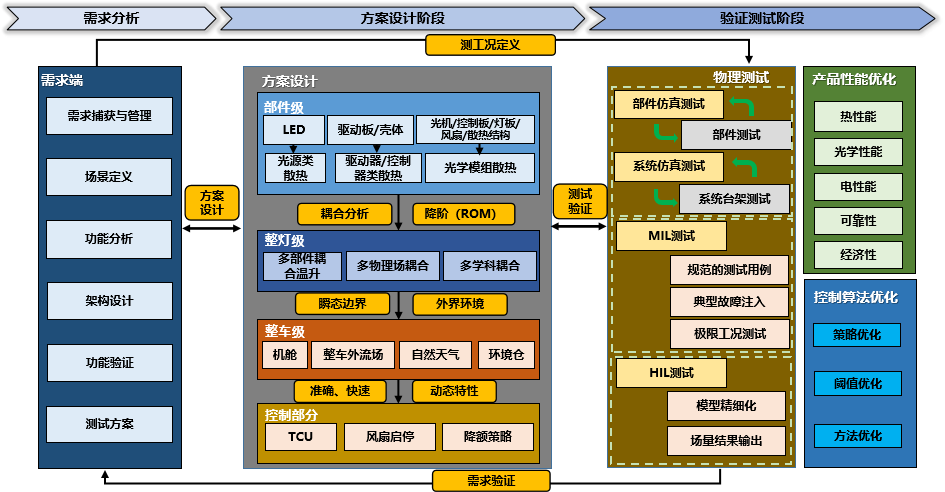

整体方案框架

2.1 基于模型的需求分析方法

        在车灯热开发的早期阶段，通过基于模型的系统工程（MBSE）方法可以建立统一的需求分析体系。通过需求捕获、场景定义和系统架构分析，将整车环境需求、车灯系统需求以及各子系统功能需求进行统一管理。

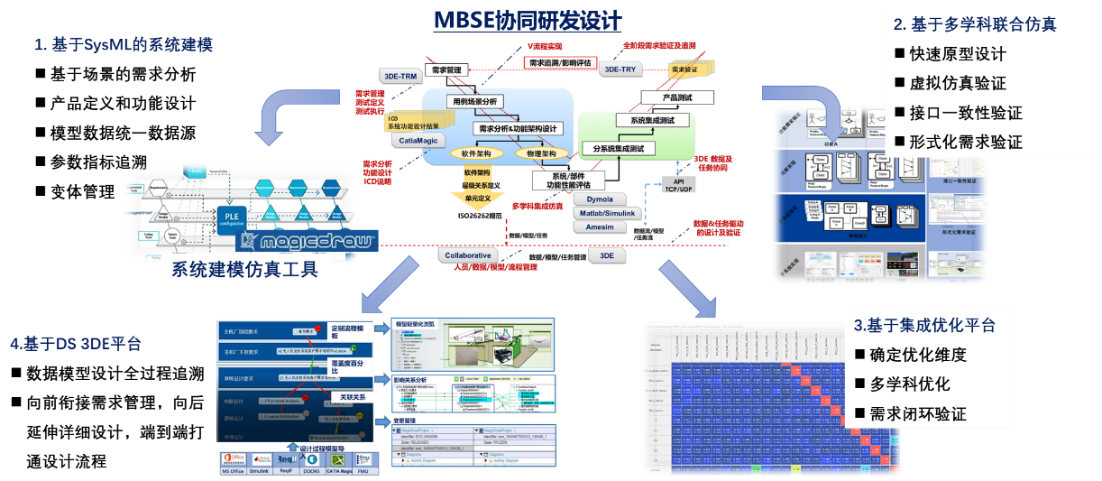

MBSE系统研发设计

2.2 多层级建模与系统级集成优化

        基于高精度热仿真工具如TAITherm构建车灯系统多层级热模型，并开展系统级散热分析。

• 部件级：针对LED、DLP及驱动控制器建立坐标三维热模型，在设计中快速评估散热器路径。
• 整灯级：还原复杂光学模组间的热交互状态，考虑内部对流、辐射及彼此的耦合影响。
• 整车级：将车灯模型安置真实的整车环境（包括机舱热流、外流场及自然天气模型）中，模拟极热、暴晒等极限工况下的热负荷。

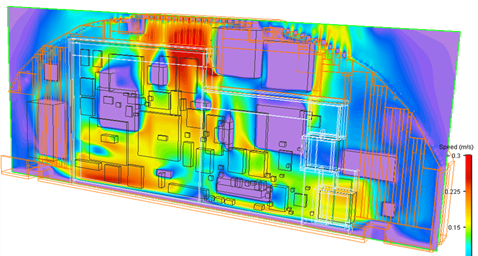

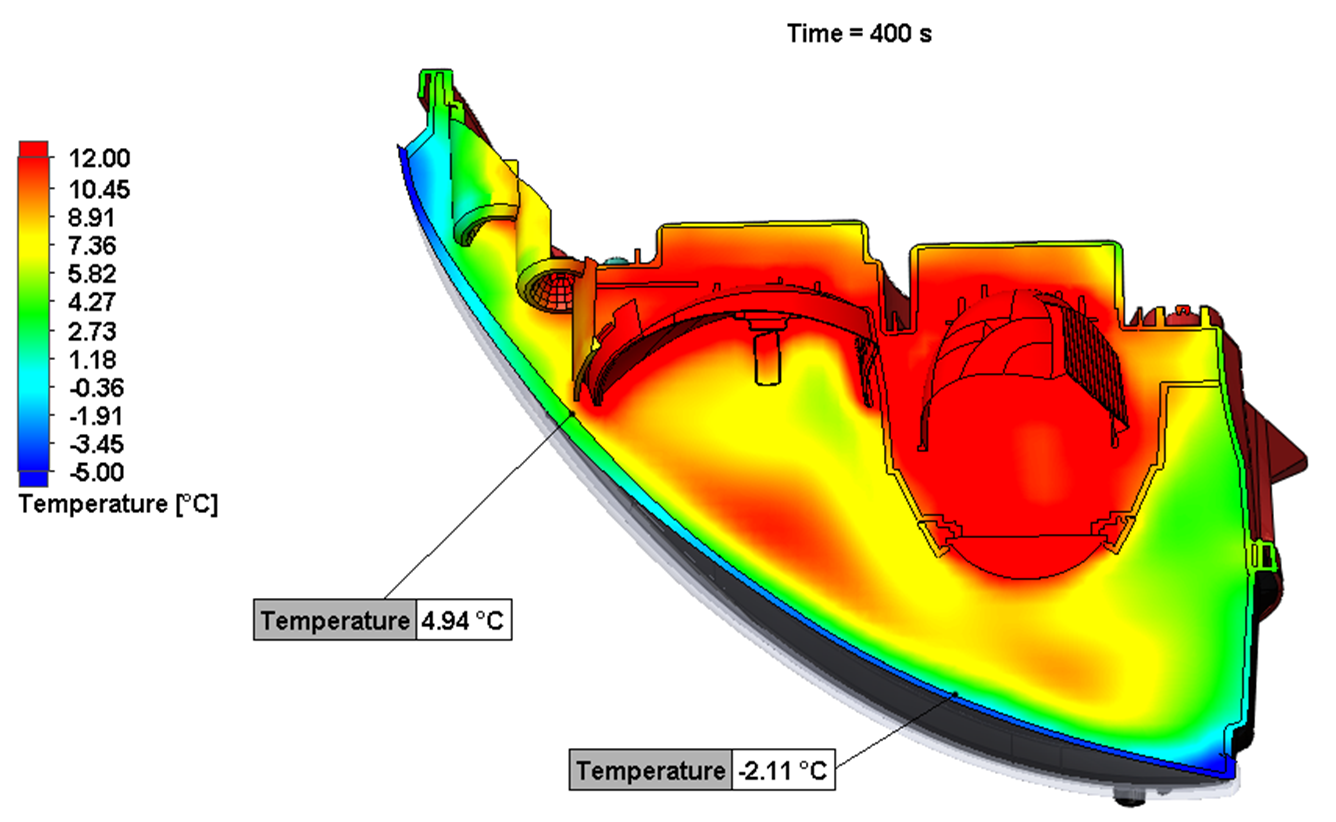

热仿真温度云图

        为了进一步提升开发效率及系统集成，可将高精度三维仿真结果进行降阶处理，生成实时仿真模型。基于国产全自研ROM降阶软件，可以在保持模型精度的前提下大幅降低计算复杂度，实现对LED结温变化趋势和系统最高温度的快速预测。

2.3 仿真与测试结合的验证体系

        在测试验证阶段，可以构建仿真与测试结合的车灯热开发体系，实现从虚拟验证到实物测试的闭环开发流程。

• 模型在环（MIL）阶段：将车灯热模型与电驱动系统、照明控制系统以及灯控逻辑模型进行集成，通过联合仿真提前验证控制策略在不同工况下的响应效果。
• 硬件在环（HIL）阶段：将降阶后的实时热模型接入测试平台，实现真实硬件与虚拟模型之间的闭环交互，用于验证风扇启停控制、功率降额策略等关键热管理逻辑。
• 部件或系统测试阶段：将热模型作为“虚拟传感器”接入测试系统。通过虚实结合方式，可以实时输出超车灯内部的温度场分布，从而观察物理传感器难以测量的关键位置温度变化。

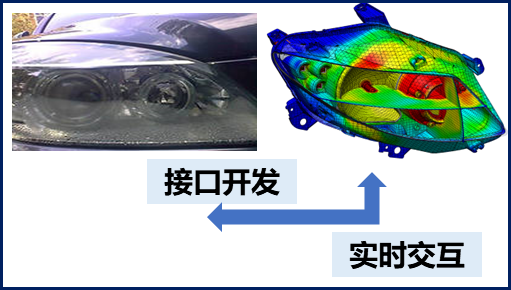

车灯“温度虚拟传感器”开发

3、总结

        随着车灯系统功率密度和复杂度的持续提升，传统以试验为主的开发方式已难以满足高效研发需求。通过构建覆盖需求分析、仿真设计与测试验证的车灯热开发体系，可以在产品开发早期识别潜在热风险，并通过系统级仿真和控制策略优化实现散热方案的快速迭代。结合 TAITherm 高精度热仿真软件与国产全自研ROM软件，可有效提升车灯热设计效率与验证能力，为车灯系统的性能与可靠性提供有力保障。
