一、官网及简介

KiCad 是一款开源软件套件，用于制作电子电路原理图，打印版 电路板（PCB）及其相关的零件描述。KiCad支持集成设计 在该工作流程中，原理图与相应的PCB一起设计，也可以独立设计 特殊用途的工作流程。KiCad还包含多个辅助电路和PCB的工具 设计，包括用于确定电路结构电气特性的PCB计算器， Gerber 查看器用于检查制造文件，一个 3D 观察器用于可视化成品 PCB和集成SPICE模拟器用于检测电路行为。

KiCad 可在所有主要操作系统和各种计算机硬件上运行。它支持PCBs 拥有多达32层铜层，适用于各种复杂设计。KiCad 是 由来自全球的软件和电气工程师志愿团队开发，使命明确 创建适合专业设计师的免费开源电子设计软件。
KiCAD官网

让我们开始吧！

二、使用教程

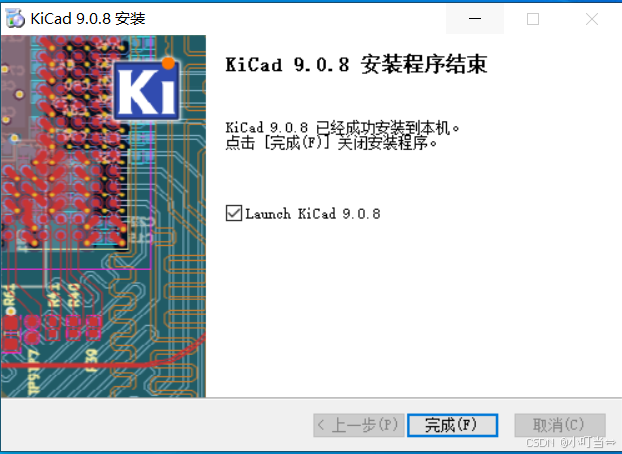

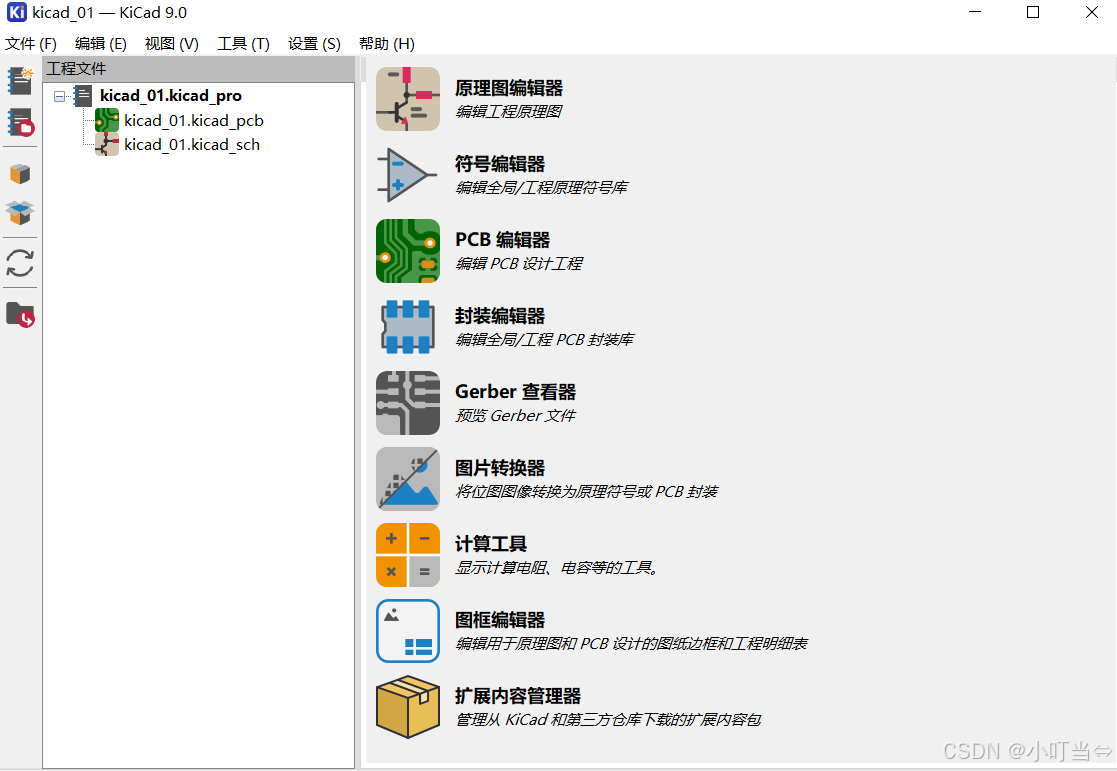

KiCAD文档

程序名称	描述	文件拓展名
KiCad	项目管理	.pro
Eeschema	原理图和元器件编辑	.sch/l.ib/.net
Pcbnew	电路板和封装编辑	.kicad_pcb/.kicad_mod
GerbView	Gerber和钻孔文件查看	.g/.drl/etc.
Bitmap2Component	将bitmap图像转换成元器件或封装	.lib/.kicad_mod/kicad_wks
PCB计算器	计算线宽等	无
PI Editor	Page布局编辑	无

---

---

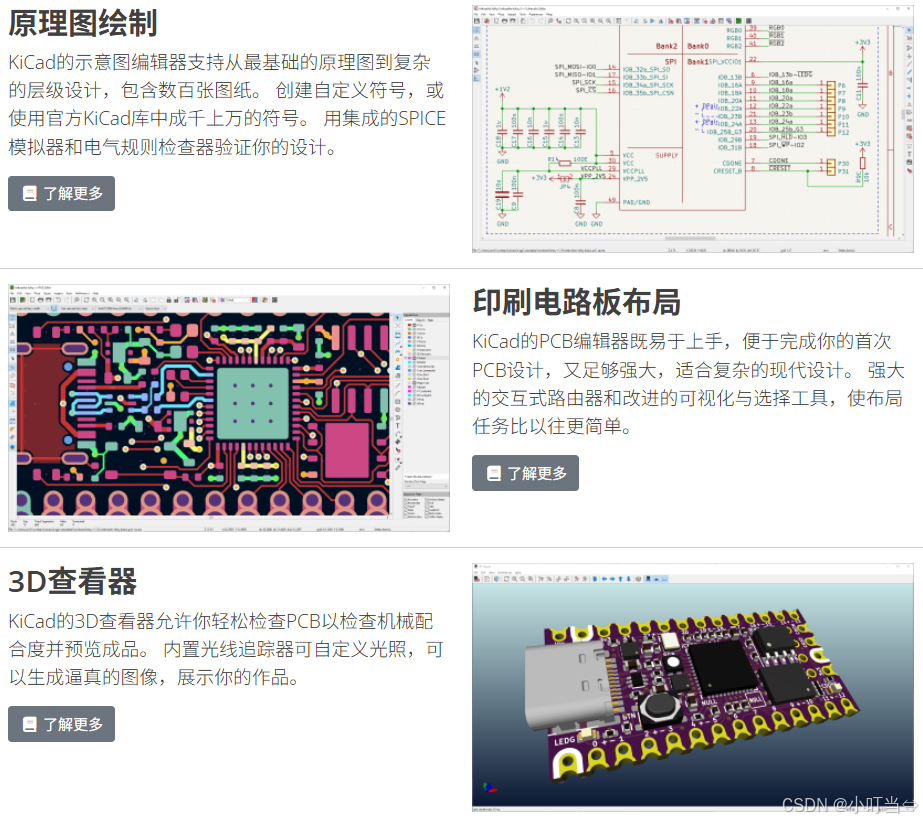

原理图输入编辑工具Eeschema、PCB布局布线工具PCBnew和非常编辑的3D视图工具3D Viewer：

Eeschema

它的功能包括分层原理图，自定义元器件原理图符号库创建和ERC（电气规则检查）。 Eeschema中的原理图符号库与Pcbnew中的封装库非常松散地耦合，以方便重复使用封装和原理图符号（例如，单个0805封装可用于电容器、电阻器、电感器等）。

Pcbnew

Pcbnew可以支持多达32个铜层和32个技术层的绘制。这个工具所用到的尺寸都是以纳米（nm）精度存储在带符号的32位整数中，使理论最大PCB尺寸可以到2.14米。

KiCad有一个自带的自动布线器，用于基本的单连接。也可以使用外部的自动布线工具，例如Alfons Wirtz开发的基于Java的开源工具FreeRouting，Anthony Blake于2008年开发用于gEDA PCB的Toporouter是一款拓扑自动布线器，最初是由Google资助的开源项目，由Delorie指导，现在也可用于KiCad。

3D Viewer

是KiCad的3D PCB查看功能，它基于VRML模型，可以导出板模型以进行CAD集成。
KiCad对板子的大小没有限制，很容易支持到32铜层的电路板，到最多14层技术层和最多4层附加层。它能够产生用于生产制造PCB板的所有必要文件：用于光绘的Gerber文件、钻孔文件、元器件定位文件等等。

KiCad是一个跨平台的程序，用具有wxWidgets的C++编写，可在FreeBSD，Linux，Microsoft Windows和Mac OS X上运行。许多元器件库都可用，用户可以添加自定义元器件，添加的时候可以按你正在设计的项目安装，也可以安装成“全局使用”，也就是任何项目设计的时候都可以直接调用。 还有一些工具可以帮助从其它EDA应用程序导入元器件，例如EAGLE，但貌似还不支持直接导入Altium Designer、OrCAD等工具的设计文件。 配置文件有明确记录的纯文本，这有助于连接到版本控制系统以及自动元器件生成脚本。
KiCad支持多种语言，包括中文。

预先配置

原理图配置

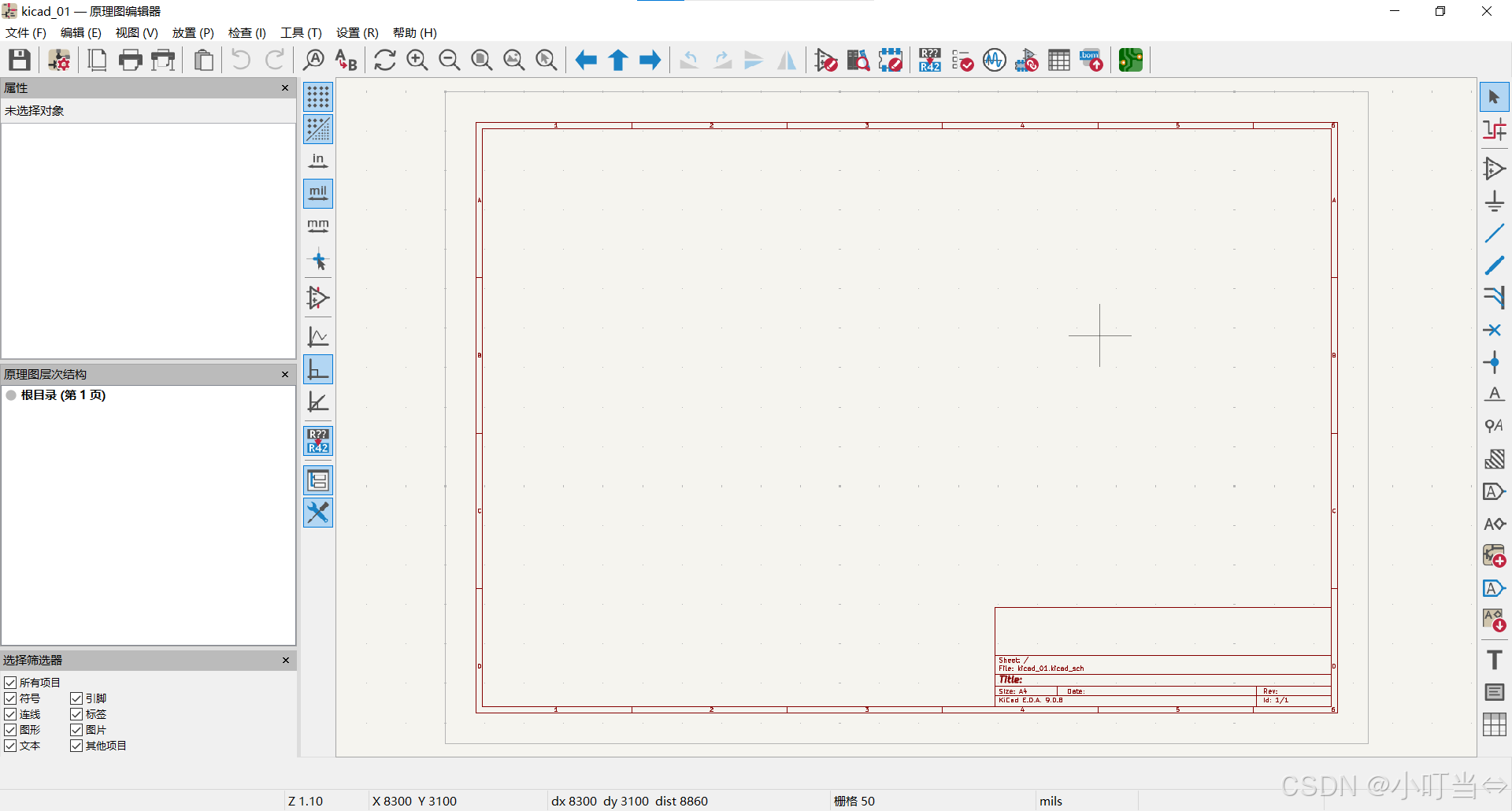

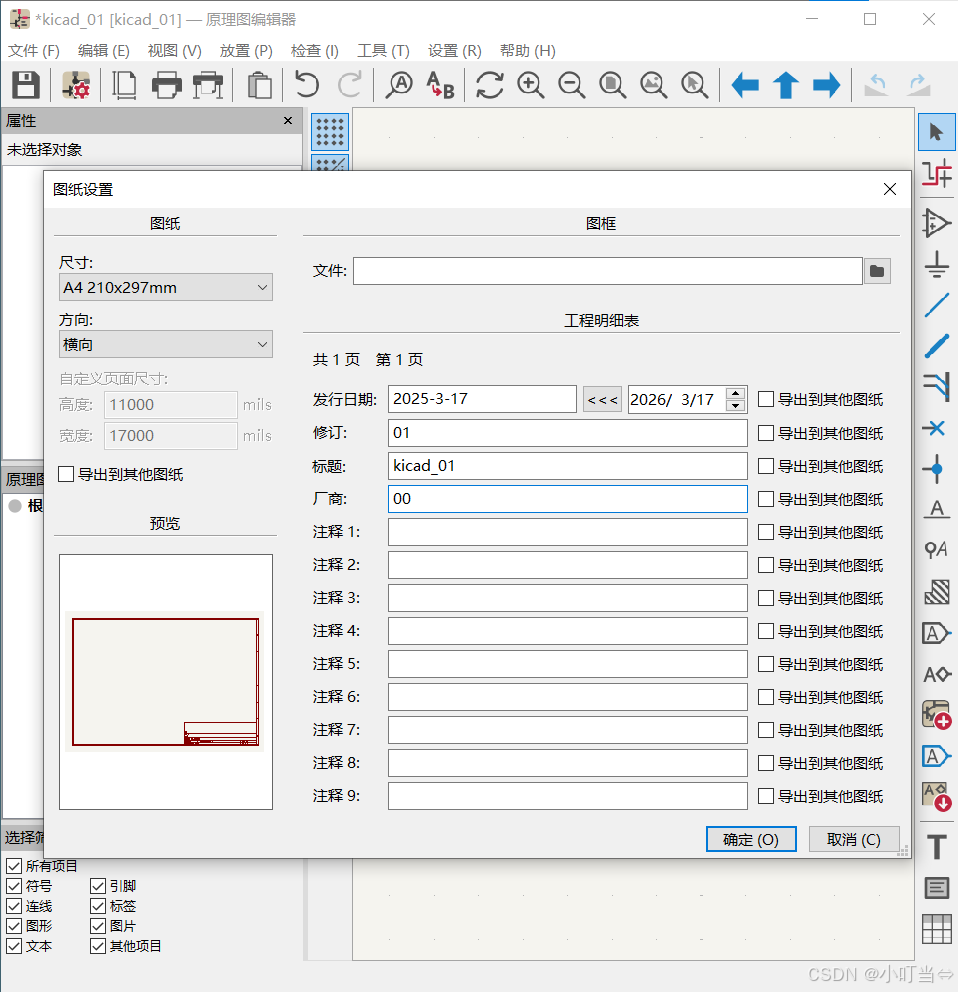

在绘制原理图之前，先先把电路图本身放好。 点击文件→页面设置。给原理图上一个标题和日期，然后 如果需要，可以调整纸张尺寸。

电路板配置

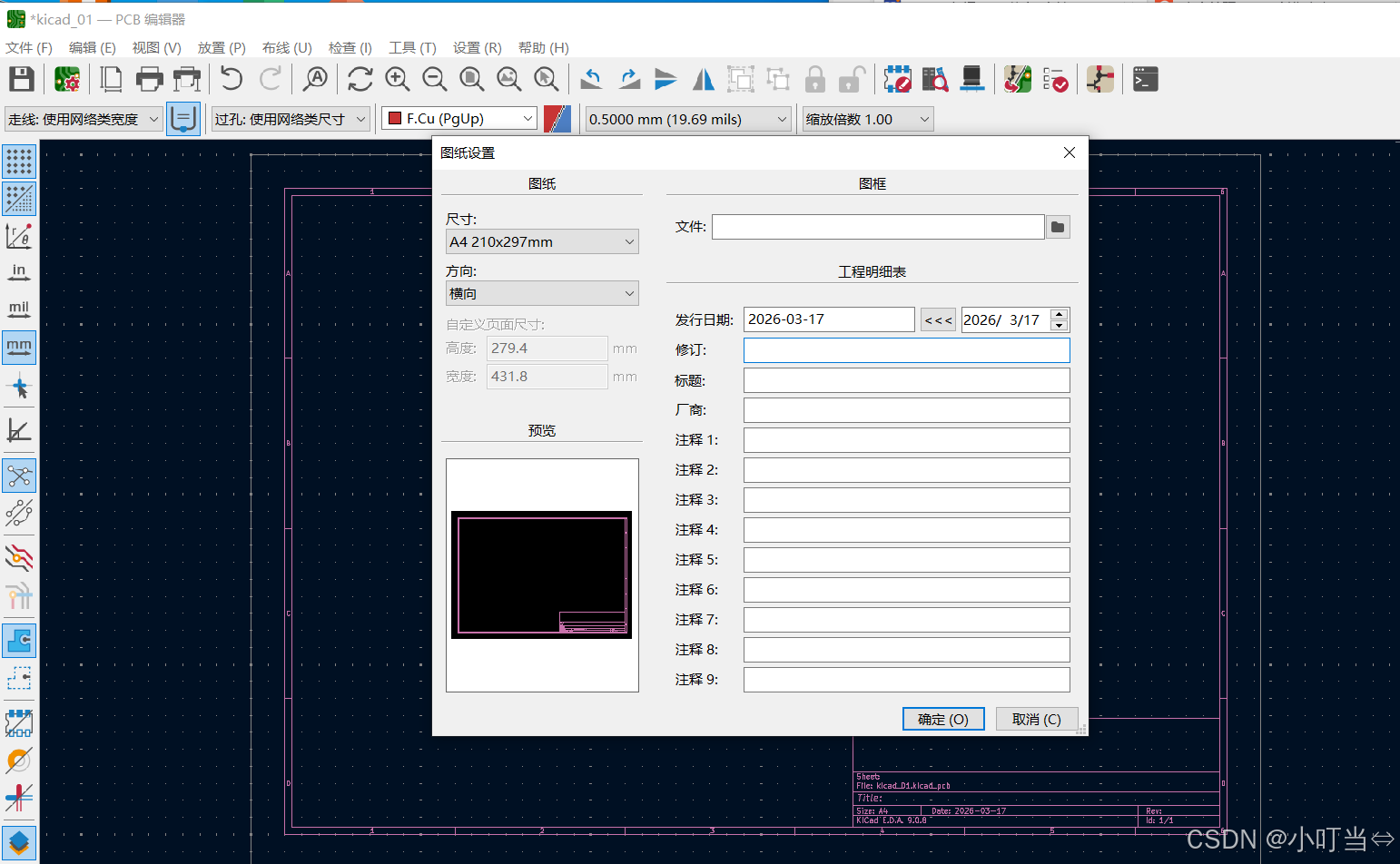

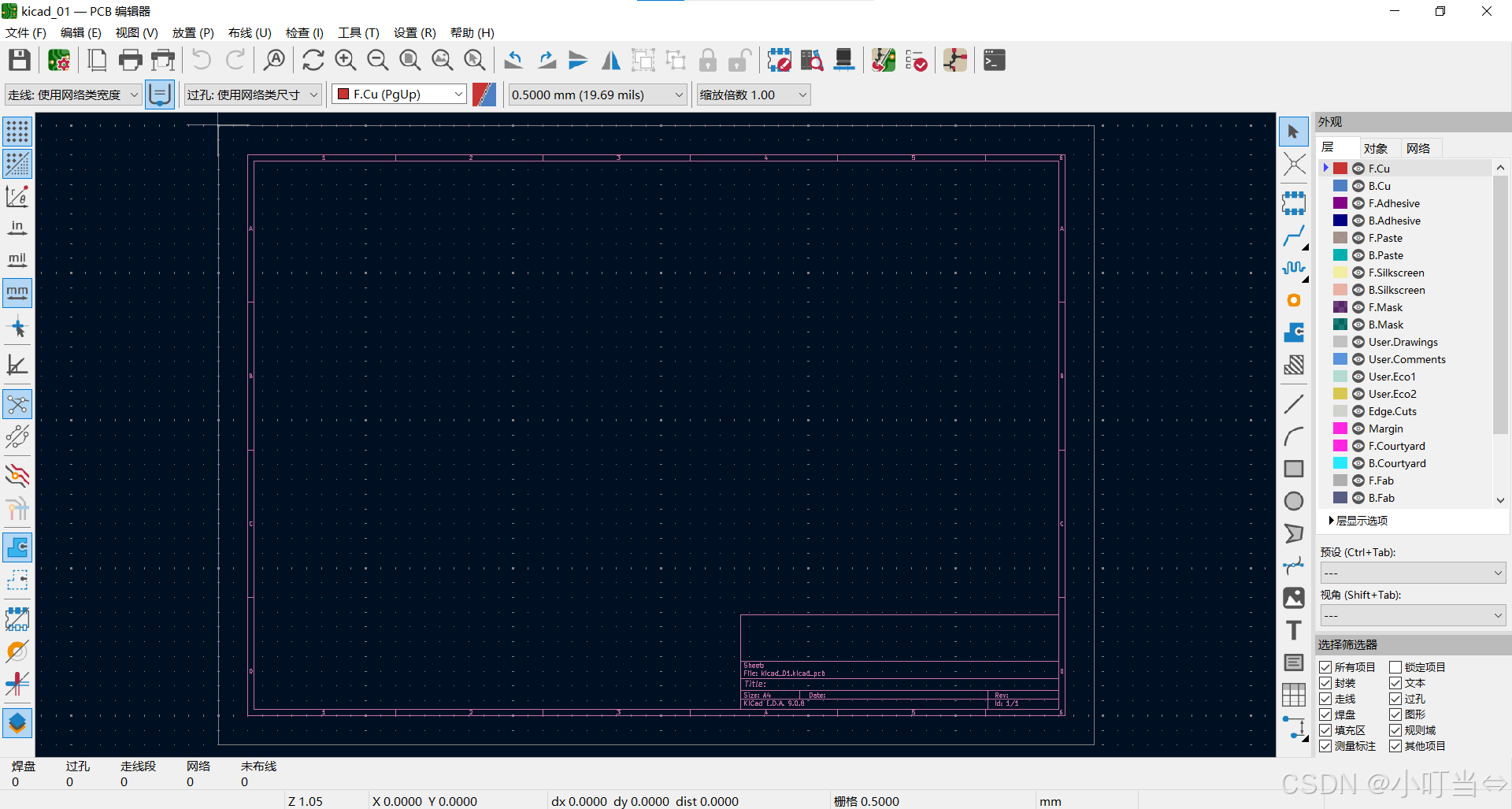

在设计板块之前，先设定页面大小并在标题中添加信息 挡。点击“文件”→页面设置…，然后选择合适的论文 请填写日期、修订日期和标题。

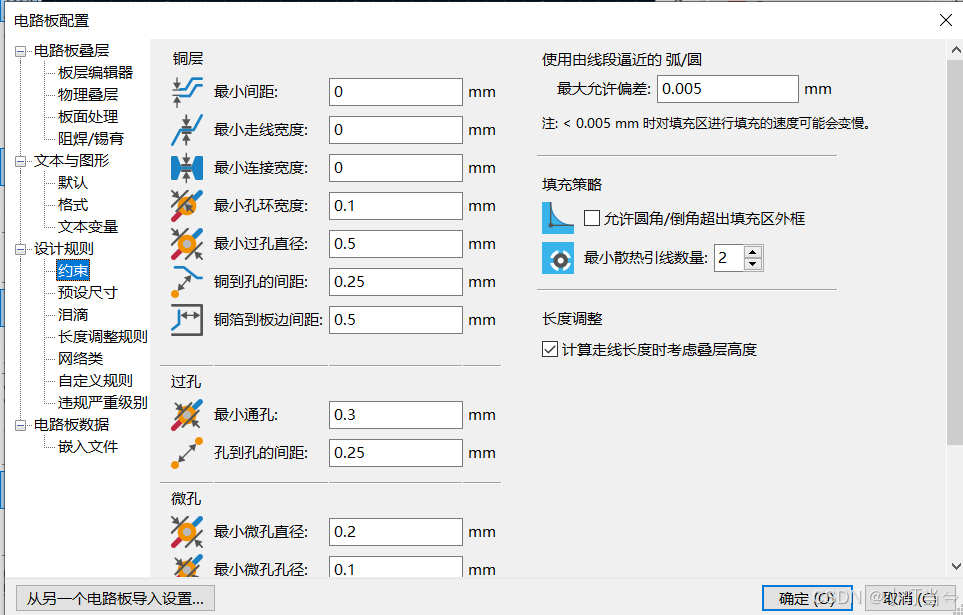

接下来，前往设计规则→约束页面。这个设置 页面指定了板子设计中所有内容的优先设计规则。对于 本指南的目的是默认设置是可以的。不过，对于一个真正的项目来说 这些应根据PCB晶圆厂的能力进行设置，使得 PCB设计是可制造的。

个人符号和封装库的建立

路径

建议路径：
放在软件安装目录下，同默认库一起启动
安装盘位\share\kicad\template\库名

符号属性

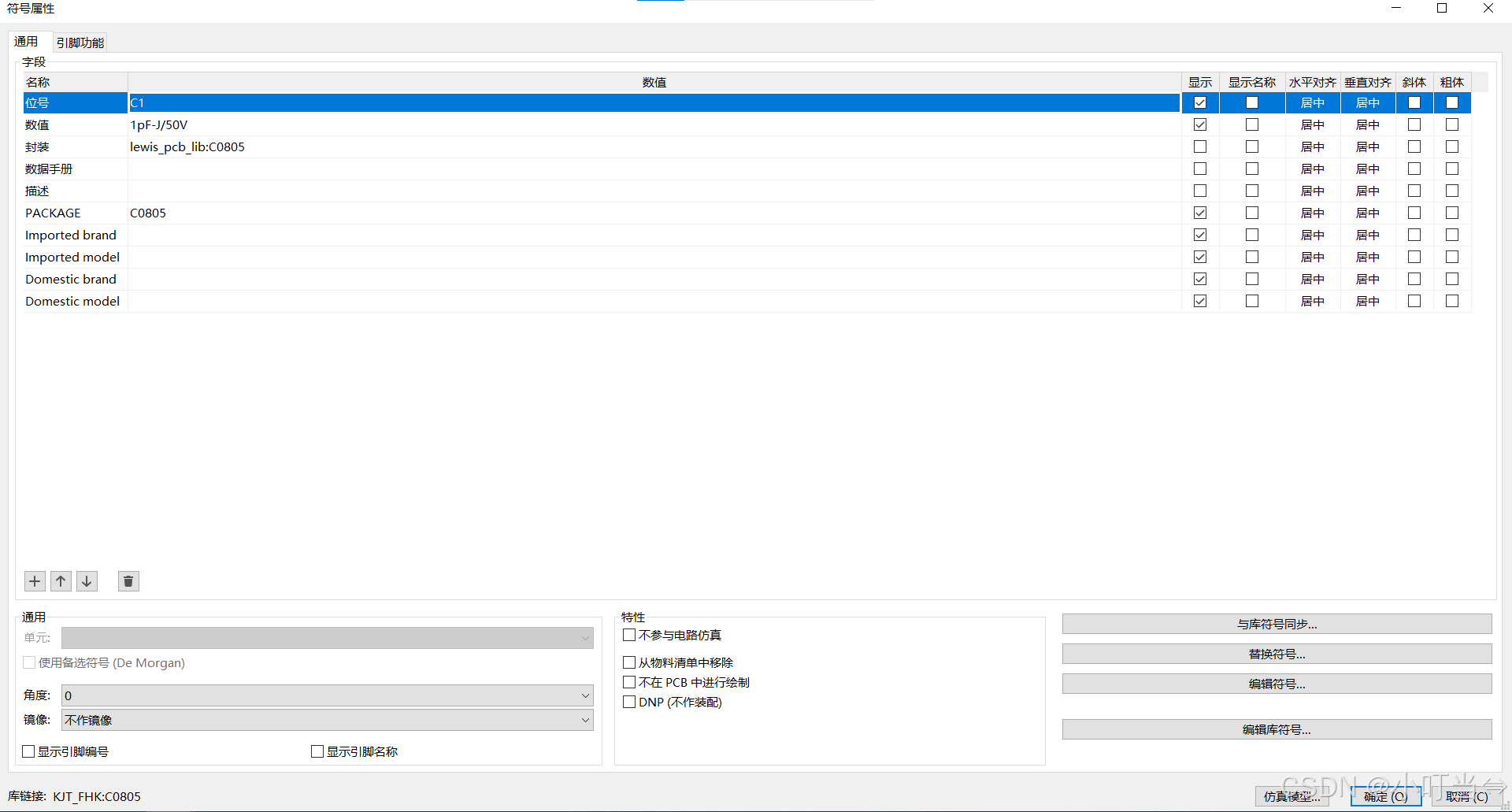

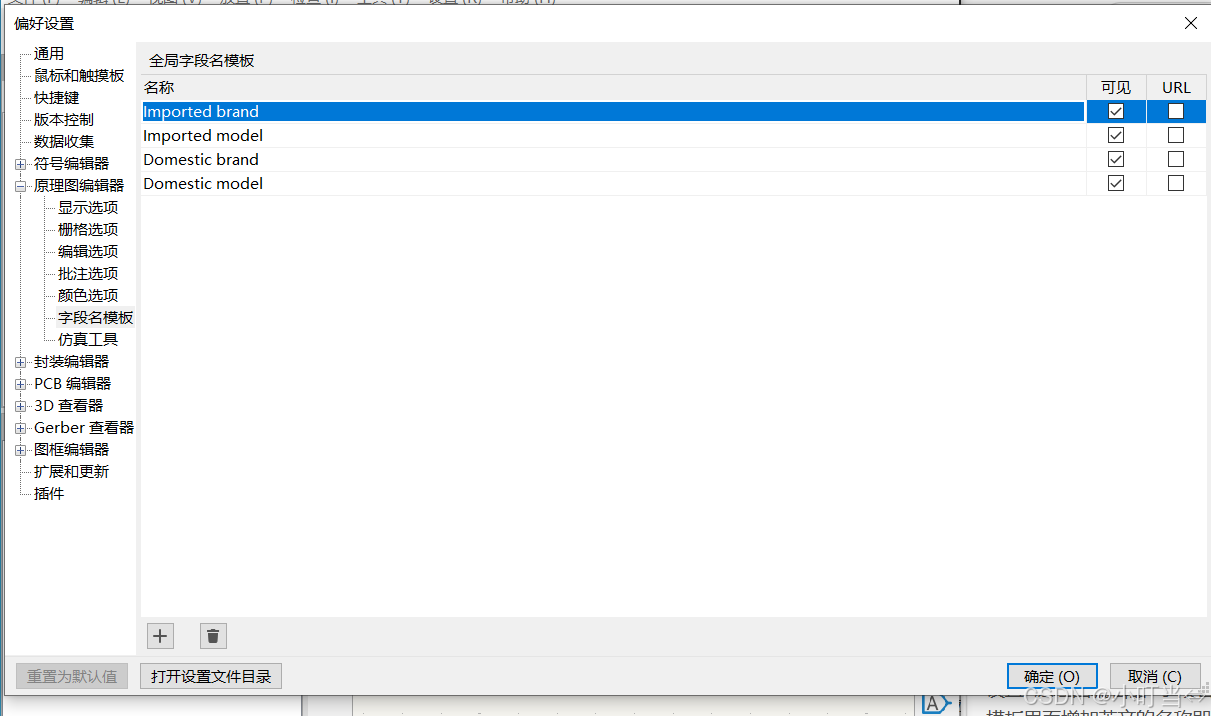

如果你觉得默认属性太少，想一步到位导出属于自己的BOM表可以在，原理图界面->工具>偏好设置>原理图编辑器>字段名模板>在全局字段名模板里面增加英文的名称即可（导出必须是英文否则会有；乱码）
