当仿真遇上工程：COMSOL实战中的那些坑与解法

做仿真的人大概都懂，COMSOL这玩意儿像把双刃剑——功能强大但上手门槛高，尤其是多物理场耦合的时候，稍不留神就能让模型崩得亲妈都不认识。今天聊聊压力声学和固体力学模块里几个典型的算例，顺带穿插点代码和调试经验，或许能帮你少走点弯路。

---

压力声学：从扬声器仿真说起

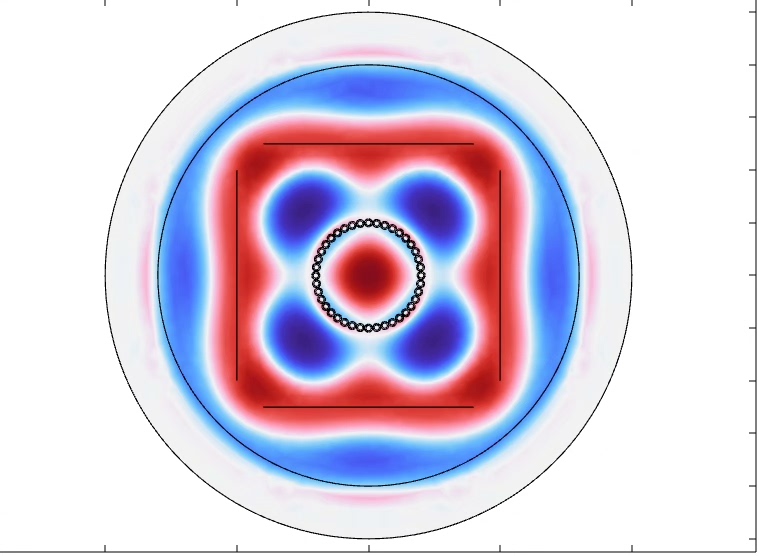

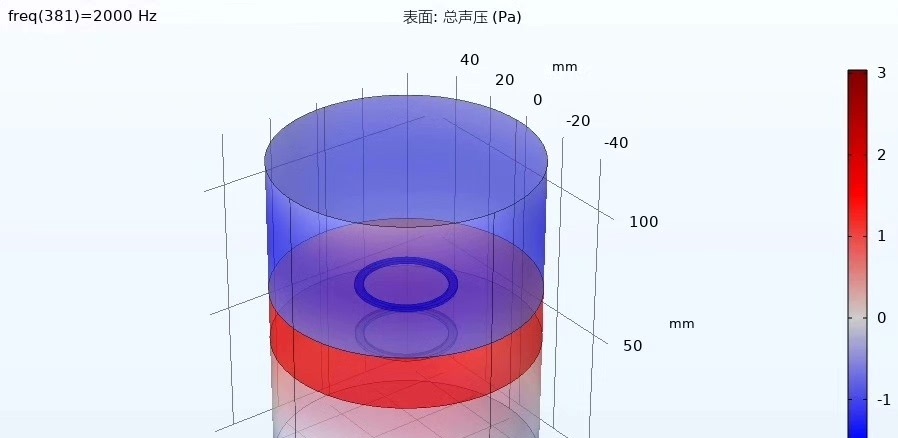

压力声学模块最常被用来模拟声场分布，比如扬声器辐射、噪声传播。但很多人第一步就栽在边界条件上。举个实际案例：模拟一个封闭空间内的声场，结果发现声压级异常高，检查半天发现是辐射边界没设对。

COMSOL的辐射边界（如“平面波辐射”）是用来模拟无限远声场的，但如果你的模型是封闭空间，直接用它反而会导致能量反射异常。这时候需要换成阻抗边界条件或者直接使用完美匹配层（PML）。

comsol仿真代做模型算例，压力声学、固体力学等模块

代码片段（基于COMSOL的Java API）：

// 设置阻抗边界
model.physics("acpr").feature("bnd1").set("Z", "rho0*c0");
// 添加PML层
model.component("comp1").physics("acpr").create("pml1", "PML", 2);

这里rho0是空气密度，c0是声速，直接关联材料属性。PML层的厚度通常设为1/4波长，但高频仿真时需要更精细的网格，否则会出“数值反射”的幺蛾子。

---

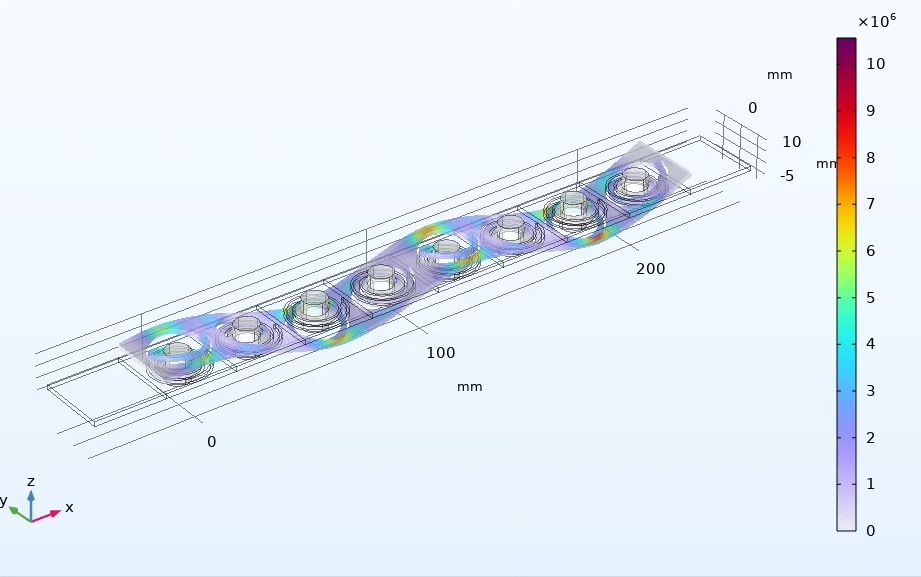

固体力学：振动模态分析的坑

固体力学模块里，振动模态分析几乎是必做项。但新手常遇到的问题是：算出来的频率和理论值差太远。比如一根悬臂梁的一阶频率，理论公式是$f = \frac{1.875^2}{2\pi L^2} \sqrt{\frac{EI}{\rho A}}$，但仿真结果可能差个20%。

问题通常出在两点：

1. 网格划分不够细——尤其是梁的截面方向，至少需要3层网格才能捕捉弯曲变形；
2. 约束条件错误——悬臂梁的“固定端”如果只约束了平移自由度（u=0），没约束旋转自由度，结果会偏软。

代码片段（设置固定约束）：

model.physics("solid").feature("fix1").set("Constraint", new String[] {"u", "v", "w", "rotx", "roty", "rotz"});

这里把平移和旋转自由度全锁死，适合刚性固定。但如果是实际螺栓连接，可能需要用弹性支撑代替，否则会高估固有频率。

---

多物理场耦合：声固交互怎么玩

压力声学+固体力学的耦合是经典组合，比如麦克风振膜振动与声场相互作用。这里最大的挑战是双向耦合的数据传递。

举个例子：声压作用在振膜上导致变形，而变形反过来改变声场分布。如果直接全耦合求解，计算量爆炸。这时候可以分两步走：

1. 先单向耦合，用声压作为载荷驱动固体变形；
2. 收敛后再开启双向耦合迭代。

代码片段（设置耦合接口）：

model.physics("multiphysics").feature("cp1").set("SourcePhysics", new String[] {"acpr"});
model.physics("multiphysics").feature("cp1").set("DestinationPhysics", new String[] {"solid"});

注意边界映射是否准确，比如声学域的“边界荷载”是否对应到固体表面。有一次我因为单位制没统一（声压用了Pa，固体用了MPa），结果振膜位移直接放大1000倍，场面一度非常哲学。

---

调试经验：网格与求解器

最后分享两个通用技巧：

1. 网格加密前先试粗网格：先用极粗网格跑一遍，看结果是否合理。曾经有个模型因为几何存在微小缝隙，粗网格下直接报错，省了后续几小时调试；
2. 瞬态求解器发散时，试试调小时间步长，或者改用BDF算法而不是默认的广义α法。

model.sol("sol1").feature("t1").set("tlist", "range(0, 0.001, 1)"); // 时间步长0.001秒
model.sol("sol1").feature("t1").set("bdf", "on"); // 切换为BDF算法

---

仿真这事儿，说到底是“三分建模，七分调试”。有时候模型本身没问题，但参数的单位制、边界条件的物理意义没吃透，照样翻车。下次遇到结果诡异时，不妨先喝口水，从网格和边界条件开始重检一遍——毕竟，COMSOL不会错，错的永远是我们自己（手动狗头）。
