摘要

今日系统学习了CFD仿真从前处理、求解到后处理的全流程，重点掌握了边界条件设定、物理模型选择、结果监控及基于等熵流动公式的后处理数据分析方法。

Abstract

Today's study systematically covered the entire CFD simulation process from pre-processing, solving, to post-processing, with a focus on mastering boundary condition setup, physical model selection, result monitoring, and data analysis methods based on isentropic flow formulas.

仿真流体Fluent：

这两张图共同阐述了 Fluent 后处理中一个关键的高级功能：创建自定义表达式。

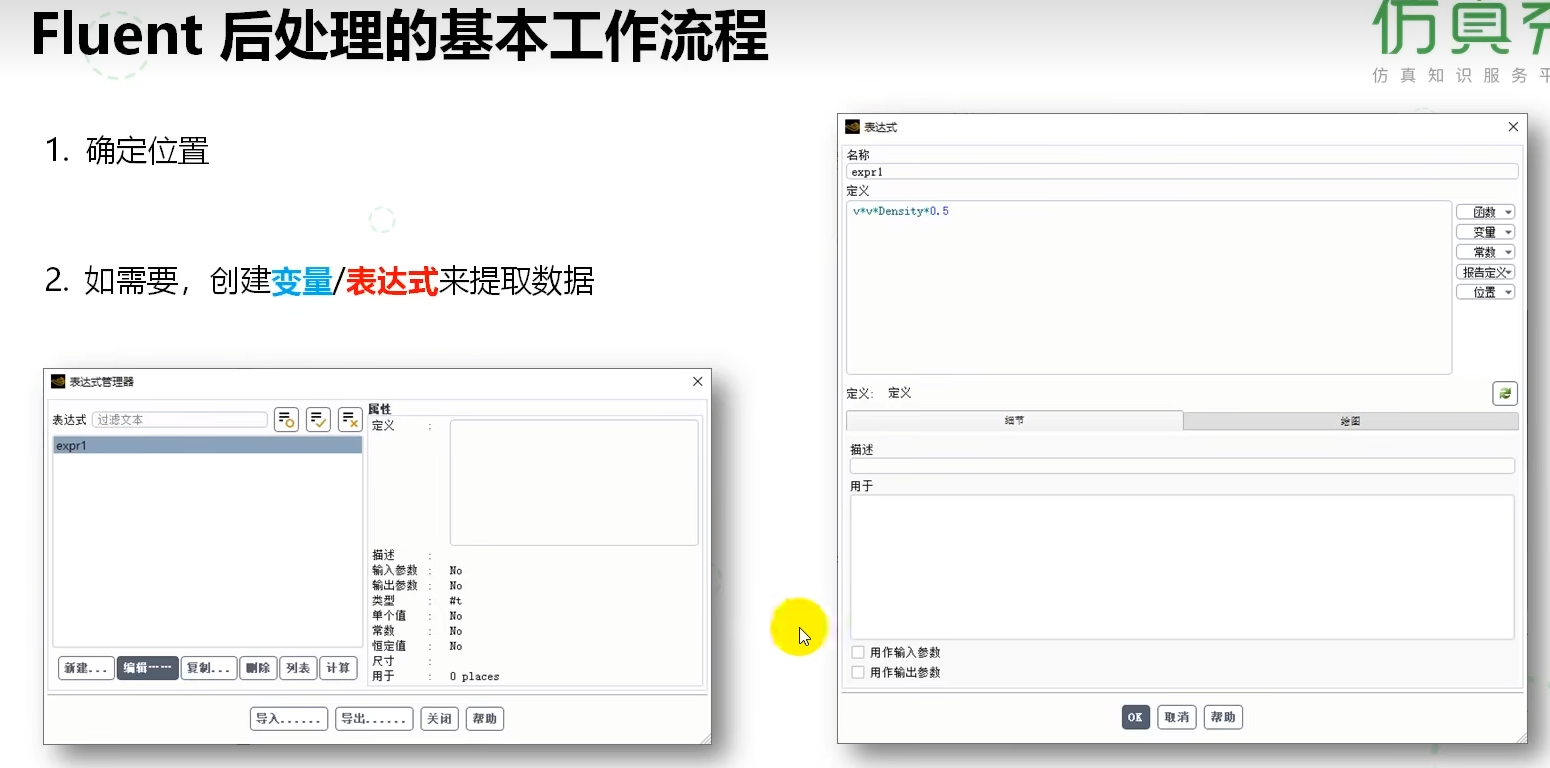

1. 工作流程定位：创建表达式属于后处理基本流程中的第二步。在第一张图中明确显示，在“确定位置”之后，用户可以根据分析需求，通过“创建变量/表达式”来提取或生成新的数据。

2. 表达式的功能与组成：表达式允许用户使用数学公式，灵活地组合或处理已有的物理场变量（如速度 v、密度 Density、温度 T）、常数以及软件内置函数，从而定义出软件预设列表中不直接提供的物理量。

   • 示例1：表达式 v*v*Density*0.5用于计算动压（基于动能公式）。

   • 示例2：表达式 T+10[K]用于在温度场 T的基础上定义一个偏移后的温度值。

3. 管理界面：第一张图展示了表达式管理器，用户可以在这里集中新建、编辑、复制、删除和计算所有已定义的表达式，方便统一管理。

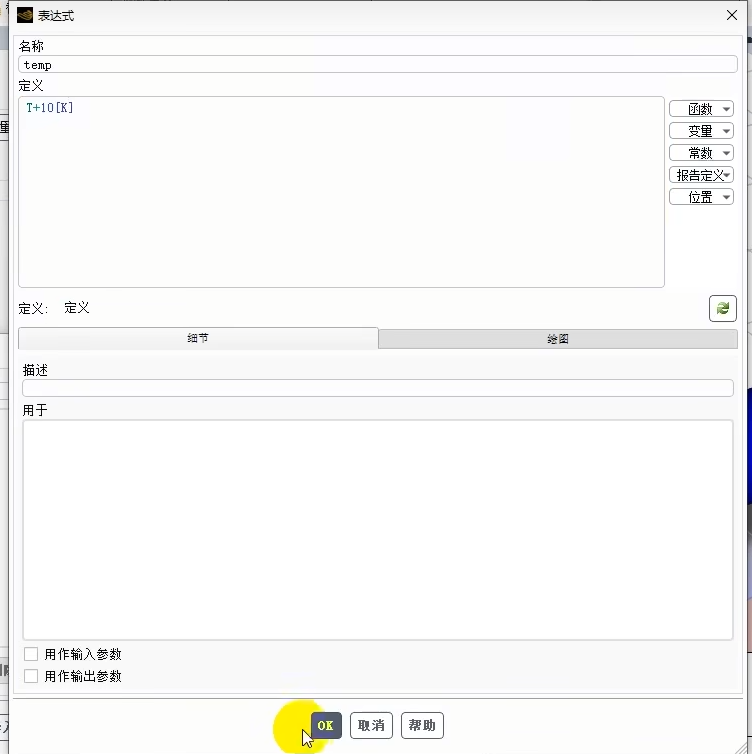

4. 编辑与属性设置：第二张图详细展示了编辑单个表达式的对话框。用户需要：

   为表达式命名（如 temp）。在“定义”框中输入公式（如 T+10[K]）。可以利用右侧的列表方便地插入变量、函数等。可以添加“描述”以说明其用途，并可选择是否将其标记为“输入参数”或“输出参数”，以便用于参数化研究和优化设计。

核心价值：掌握自定义表达式的使用，意味着用户不再局限于软件直接输出的物理量，能够针对性地生成满足特定分析需求（如计算特定形式的力、能量、自定义准则数等）的派生数据，从而极大地提升了后处理的深度和灵活性。

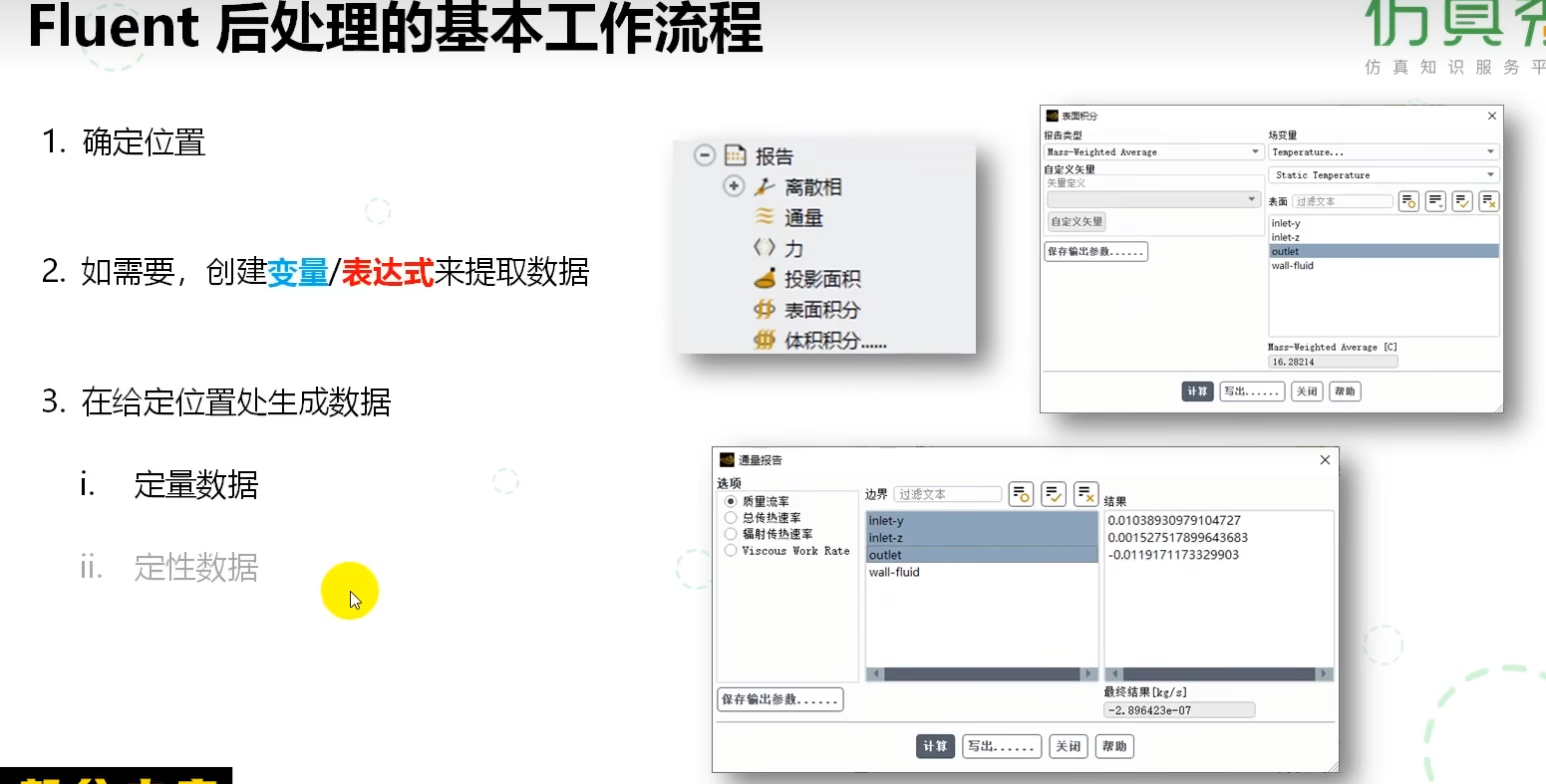

核心工作流程

后处理遵循一个清晰的三步逻辑：

• 确定位置：首先选择分析的区域，如特定的边界（入口、出口、壁面）或自定义的截面、等值面。

• 创建变量/表达式（可选）：如需计算软件不直接提供的物理量（如总压、自定义力系数），可在此步骤通过数学公式组合现有变量来创建。

• 在给定位置生成数据：这是最终产出步骤，分为两类：

  • 定量数据：生成具体的数值结果，如图中示例的报告（如力、力矩）、表面积分（如面积加权平均温度）、通量报告（如质量流率、热通量）等。

  • 定性数据：生成可视化图表，如云图、矢量图、流线图等，用于直观观察流场结构。

2. 定量数据生成实例

第二、三张图分别是上述流程第三步中，生成两类定量数据的具体操作界面：

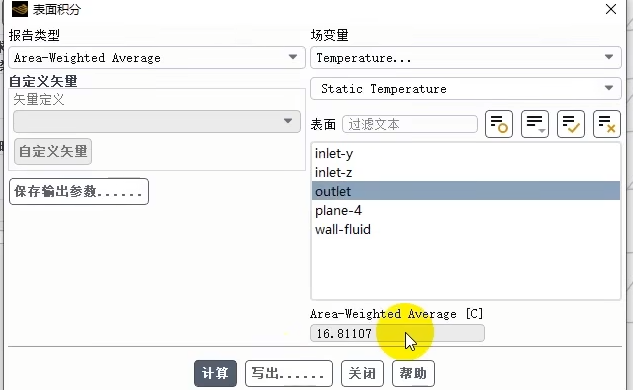

• 表面积分（第二张图）：展示了如何计算在某个“表面”（此处选择了“outlet”）上，某个“场变量”（此处为“Static Temperature”）的统计值。这里选择的报告类型是“Area-Weighted Average”（面积加权平均），结果显示出口面的平均温度为16.81°C。

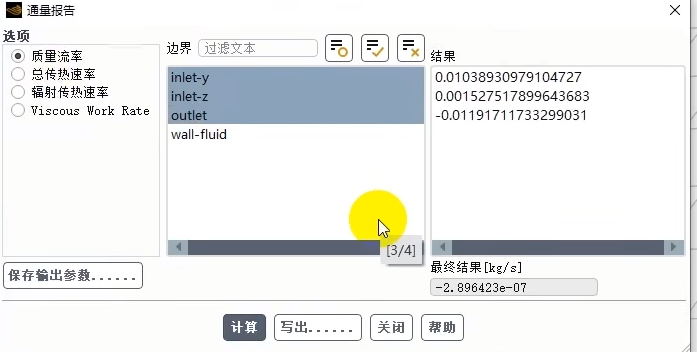

• 通量报告（第三张图）：展示了如何计算通过所选“边界”（如多个入口和出口）的物理通量。这里勾选了“质量流率”，结果显示了通过每个边界的质量流量值（有正负，代表流入/流出），并汇总给出了整个系统的净质量流量（最终结果：-2.896e-07 kg/s，接近零，符合质量守恒预期）。

关键操作与高级功能：

在两个操作界面中，均可见 “保存输出参数...”​ 按钮。这是一个重要的高级功能，它允许将当前定义的报告（如出口平均温度、系统净质量流率）保存为一个命名的参数。此参数可用于后续的自动化报告、设计点的参数化比较或优化设计，极大地提升了工作效率和数据管理的规范性。

总结来说，这套流程和工具构成了从“在哪里看”到“看什么”再到“如何记录和使用结果”的完整后处理闭环，是进行有效CFD结果分析和工程判断的基础。

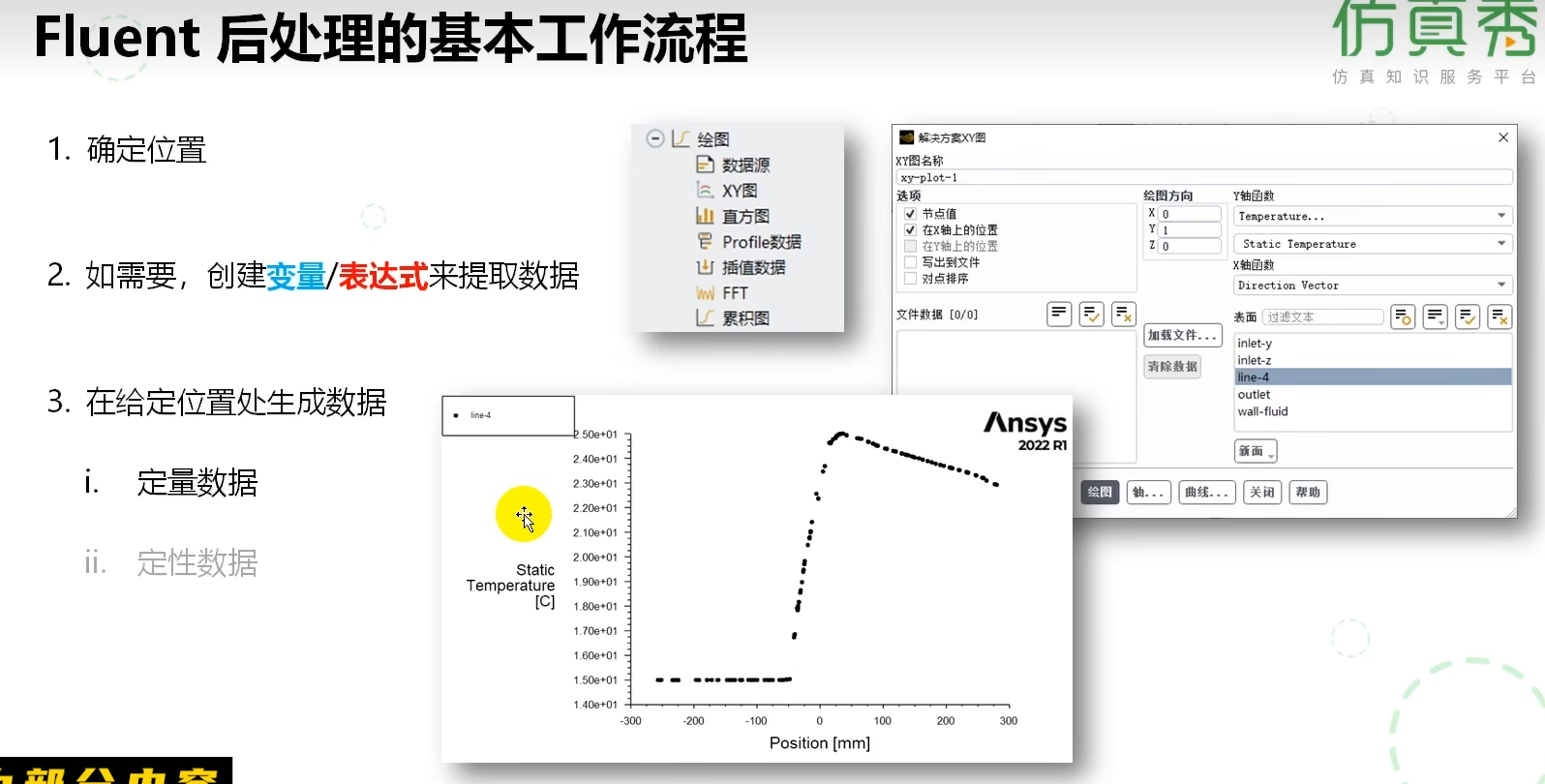

完整展示了 Fluent 后处理流程中从“定义位置”到“生成定量曲线图”的一个典型操作实例。整个过程紧密围绕其核心三步工作流展开：

第一步：确定位置

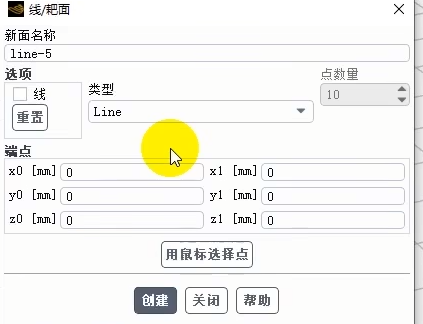

这是分析的起点。第二张图展示了如何创建一个自定义位置：在“线/耙面”对话框中，您定义了一条名为 line-5​ 的线段。通过设定类型为“线”、点数量为10，并指定其两个端点的空间坐标，您就在计算域中精确创建了一条用于数据采样的路径。

第二步与第三步的融合：在给定位置生成定量数据

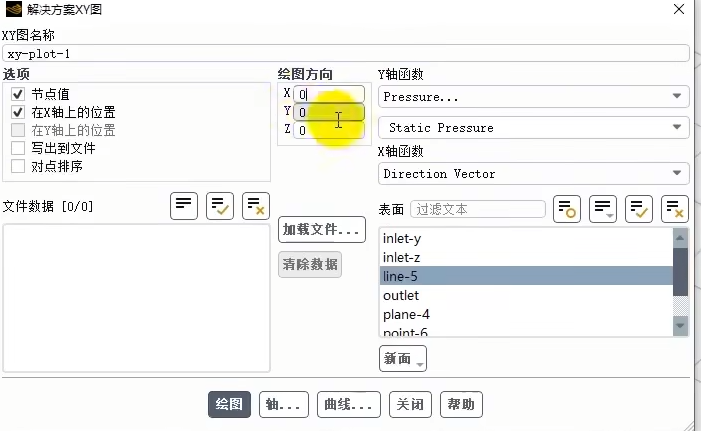

第一张图的工作流程指出，在确定位置后，可直接在该位置生成数据。第三张图正是此步骤的具体实践。在“解决方案XY图”对话框中，您：

1. 选择位置：从表面列表中选中了之前创建的 line-5​ 作为数据源。

2. 定义分析内容：设置 Y轴函数​ 为“Static Pressure”（静压），X轴函数​ 为“Direction Vector”（方向向量，通常意味着沿该线的距离）。这直接对应了第一张图左下角示例曲线“静态温度随位置变化”的同类操作。

3. 配置细节：通过勾选“节点值”、“在X轴上的位置”等选项，控制数据提取与绘图的方式。

总结而言，这三张图以 line-5为例，串联了“创建一条分析线 → 沿此线提取静压数据 → 绘制压力分布曲线”的完整过程。它形象地解释了Fluent后处理如何将抽象的“位置”转化为直观的“定量图表”，是进行流场细节分析（如沿壁面的压力分布、中心线上的速度变化等）的标准方法。
