更新日志

日期	变更内容
2026-03-18	完成初稿

代码

• math_asm.s

.text
; ==============================================
; ARM汇编基础算术运算函数 (ARMv7架构，APCS调用规范)
; 遵循ARM EABI调用约定：
;   - 参数传递: r0-r3 用于传递前4个参数
;   - 返回值: r0 用于返回函数结果
;   - 函数返回: bx lr 返回到调用者
; ==============================================

 .text                   ; 声明代码段（可执行代码存储区）
 .global add_asm         ; 将add_asm函数导出为全局符号，允许外部调用
 .global multiply_asm    ; 将multiply_asm函数导出为全局符号，允许外部调用

; 加法函数：r0=a, r1=b，返回r0=a+b
add_asm:
    add r0, r0, r1          ; 执行加法：r0 = r0 + r1
    bx lr                   ; 跳回调用者（lr保存返回地址）

; 乘法函数：r0=a, r1=b，返回r0=a*b
multiply_asm:
    mul r0, r0, r1          ; 执行乘法：r0 = r0 * r1
    bx lr                   ; 跳回调用者

• main.c

#include <stdio.h>
#include <stdlib.h>

extern int add_asm(int a, int b);
extern int multiply_asm(int a, int b);

int main(int argc, char** argv)
{

    printf("ARM汇编与C语言混合编程示例\n");
    printf("==========================\n\n");

    // 1. 简单加法运算
    int x = 15, y = 25;
    int sum = add_asm(x, y);
    printf("1. 加法运算:\n");
    printf("   %d + %d = %d\n\n", x, y, sum);

    // 2. 乘法运算
    int a = 12, b = 8;
    int product = multiply_asm(a, b);
    printf("2. 乘法运算:\n");
    printf("   %d × %d = %d\n\n", a, b, product);
    return 0;
}

编译方法

Android环境

• Android.mk

LOCAL_PATH := $(call my-dir)

LOCAL_ARM_MODE := arm
LOCAL_MODULE := math_demo
LOCAL_SRC_FILES := src/main.c src/math_asm.s
LOCAL_LDLIBS    := -llog

include $(BUILD_EXECUTABLE)

ARM环境

将main.c和math_asm.s编译为可执行文件math_demo

gcc -o math_demo main.c math_asm.s -marm

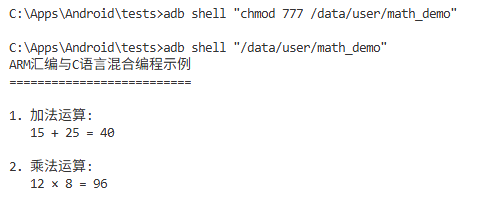

运行程序

调用流程图示

功能说明

1、 关键知识点解释

• extern 函数声明：
  • C 代码中必须用 extern int add_asm(int a, int b); 声明汇编函数，告诉编译器：
    • 这个函数的返回值是int，参数是两个int；
    • 函数的实现不在当前 C 文件中，需要链接时从汇编文件中找。

2、 参数 / 返回值的映射：

• C 代码中调用 add_asm(x, y) 时，编译器会自动把x放入r0、y放入r1；
• 汇编函数执行完后，r0中的值会被编译器当作返回值，赋值给 C 代码中的sum。

3、 编译选项 -marm：

• 强制 gcc 使用 ARM 指令集（而非 Thumb 指令集）。

4、bx lr 是汇编函数返回的关键，确保执行完汇编逻辑后回到 C 代码继续运行。

拆解「调用→执行→返回」全流程

C代码：sum = add_asm(x, y) 调用汇编函数；
汇编层：add_asm 执行加法后，靠 bx lr 回到 C 代码继续执行。

步骤 1：C 调用 add_asm 前，CPU 自动给 lr 赋值

当 C 代码执行到 int sum = add_asm(x, y); 这一行时：

1. 编译器先把 C 参数映射到 ARM 寄存器：x=15 放入 r0，y=25 放入 r1；
2. CPU 会把「调用完 add_asm 后要执行的下一条指令地址」自动存入 lr 寄存器—— 这个地址就是 C 代码中 printf("1. 加法运算:\n"); 这行代码的内存地址；
3. CPU 跳转到汇编函数 add_asm 的第一条指令（add r0, r0, r1）开始执行。

此时 lr 里存的是：printf("1. 加法运算:\n"); 的内存地址（记为 0xXXXX1234）。

步骤 2：汇编函数执行核心逻辑

add_asm 执行 add r0, r0, r1：

• r0 = 15 + 25 = 40（加法结果）；
• 此时 lr 里的地址（0xXXXX1234）没有被修改，依然保存着返回地址。

步骤 3：bx lr 完成返回，回到 C 层继续执行

执行 bx lr 时：

• bx 指令的作用是「跳转到指定寄存器存储的地址」；
• 这里就是跳转到 lr 里的 0xXXXX1234（也就是 printf 那行代码的地址）；
• CPU 跳过去后，C 代码就从 printf("1. 加法运算:\n"); 开始继续执行，同时把汇编函数中 r0=40 的值赋值

调用约定要点

r0–r3：用作参数和临时寄存器，r0 为返回值寄存器；被调用者无需保存（caller-saved）。
如果函数使用了需保留的寄存器（如 r4–r11），需在函数内保存/恢复。

先明确核心概念（新手友好版）

在 ARM EABI 调用约定中，寄存器被分为两类，核心目的是平衡 “执行效率” 和 “程序稳定性”：

表格

寄存器分类	包含寄存器	核心规则（谁负责保存）	通俗理解
调用者保存（Caller-Saved）	r0-r3, lr	被调用函数可随意修改，调用者自己负责保存	“临时工作台”，用完不用还
被调用者保存（Callee-Saved）	r4-r11	被调用函数如果用了，必须先保存、用完恢复	“公用储物柜”，用完要还原

---

要点 1：r0–r3 用作参数 / 临时寄存器，r0 存返回值（被调用者无需保存）

规则拆解（结合咱们的代码）

1. 参数传递：

   • C 层调用 add_asm(x, y) 时，编译器自动把第 1 个参数 x 放入 r0，第 2 个参数 y 放入 r1（r2/r3 用于第 3/4 个参数，超过 4 个参数用栈）；
   • 咱们的 add_asm/multiply_asm 直接用 r0/r1 计算，完全符合这个规则。

2. 返回值传递：

   • 汇编函数计算完后，结果必须放在 r0 中（比如 add r0, r0, r1 直接把和存入 r0）；
   • C 层会自动从 r0 读取值，赋值给 sum/product，这就是为什么咱们的代码能正确拿到返回值。

3. “被调用者无需保存” 的含义：

   • 咱们的汇编函数可以随意修改 r0-r3（比如把 r0 改成加法结果），不用管修改前的值；
   • 因为调用者（C 层的 main 函数）如果需要保留 r0-r3 里的原有数据，会自己提前保存（比如压入栈），不需要被调用的汇编函数操心。

代码示例（符合规则）

add_asm:
    add r0, r0, r1  ; 直接修改r0，无需保存原有值
    bx lr           ; 符合规则：r0-r3无需保存

违反规则的后果（反面例子）

如果把返回值存到 r1 而不是 r0：

add_asm:
    add r1, r0, r1  ; 错误：结果存到r1
    bx lr

→ C 层读取 r0 时拿到的还是原来的 15，最终打印 15+25=15，完全错误。

---

要点 2：使用 r4–r11 需保存 / 恢复（被调用者负责）

咱们的加法 / 乘法函数只用到了 r0-r1，所以不需要处理 r4-r11；但如果汇编函数用到了 r4-r11，必须遵循 “先保存、后使用、最后恢复” 的原则，否则会破坏调用者（C 层）的寄存器数据，导致程序崩溃。

正面示例（使用 r4 的正确写法）

假设写一个 “累加 10 次” 的汇编函数，需要用 r4 做循环计数器：

; 函数：sum_10_asm(r0=初始值) → 返回r0=初始值+1+2+...+10
sum_10_asm:
    push {r4, lr}   ; 1. 保存r4（被调用者需保存）和lr（防止嵌套调用覆盖）
    mov r4, #1      ; 2. 使用r4作为计数器，初始值1
    mov r1, r0      ; 临时存初始值到r1

loop:
    add r0, r0, r4  ; 累加：r0 = r0 + r4
    add r4, r4, #1  ; 计数器+1
    cmp r4, #10     ; 判断是否到10
    ble loop        ; 没到10就继续循环

    pop {r4, lr}    ; 3. 恢复r4和lr的原始值
    bx lr           ; 返回

关键步骤解释

1. 保存：push {r4, lr} 把 r4 和 lr 压入栈（lr 也保存是因为循环里没有嵌套调用，但养成习惯更安全）；
2. 使用：随意修改 r4 做计数器，不影响外部；
3. 恢复：pop {r4, lr} 把栈里的值弹回 r4 和 lr，还原到调用前的状态；
4. 返回：bx lr 正常返回。

违反规则的后果（反面例子）

如果不用 push/pop 保存 r4：

sum_10_asm:
    mov r4, #1      ; 直接修改r4，未保存
loop:
    add r0, r0, r4
    add r4, r4, #1
    cmp r4, #10
    ble loop
    bx lr

→ C 层的 main 函数如果之前用 r4 存了重要数据（比如循环变量），会被这个汇编函数覆盖，导致 main 函数逻辑混乱，程序大概率崩溃。

---

调用约定部分：总结（结合前文代码）

1. r0-r3 是 “临时寄存器”：咱们的加法 / 乘法函数直接用 r0/r1 传参、r0 存返回值，符合 “被调用者无需保存” 的规则，这也是代码能正确运行的核心；
2. r4-r11 是 “保护寄存器”：只有用到时才需要保存 / 恢复，咱们的简单函数没用到，所以不用处理；
3. 调用约定的本质：是 C 和汇编之间的 “协议”，双方都遵守这个协议，才能保证参数、返回值、寄存器状态的一致性，程序才不会出错。

简单记：r0-r3 随便用，r4-r11 用了就要 “先存后还”，返回值必须放 r0。

总结

1. lr 的核心作用：

   • 调用汇编函数前，CPU 会把「C 层接下来要执行的代码地址」（比如 printf1、printf2）存到 lr 里，相当于给汇编函数留了一个 “回家的门牌号”；
   • 这个地址是自动存的，不需要你写代码干预。

2. bx lr 的核心作用：

   • 汇编函数执行完计算（add/mul）后，bx lr 就是 “按门牌号找回家的路”—— 跳回 lr 里存的地址，回到 C 层继续执行；
   • 图中 F 和 M 两个节点就是 bx lr 的执行效果，是整个 “调用 - 返回” 链路的关键闭环。

3. 寄存器映射：

   • C 层的参数会自动映射到 ARM 寄存器（x→r0、y→r1），汇编计算后的结果存在 r0 里，回到 C 层后会自动赋值给 sum/product 变量，这是 ARM EABI 调用约定的具体体现。

bx lr 说明

结合 C 和 汇编代码，bx lr 的核心作用可以总结为 2 点：

1. lr 是「C 层调用汇编函数时的 “回家地址”」（存的是 C 代码下一行的地址）；
2. bx lr 就是「汇编函数执行完后，按这个 “回家地址” 跳回 C 层」，让整个程序从调用处继续执行，不会中断或跑飞。

，bx lr 就是汇编函数对 C 层说：“我算完了（加法 / 乘法结果在 r0 里），你接着从 printf 那行继续执行吧！”。
