第二十篇：导热问题数值模拟综合案例

摘要

本文通过一个完整的工程案例，综合展示导热问题数值模拟的全过程。以电子器件散热问题为背景，建立了包含芯片、散热器和外壳的复杂几何模型。采用有限体积法进行空间离散，使用SIMPLE算法处理耦合问题，通过多重网格方法加速求解。详细讨论了非结构化网格生成、材料属性处理、复杂边界条件施加和后处理可视化等关键技术。通过Python仿真，实现了完整的求解流程，包括网格生成、离散求解、结果分析和优化建议，为工程实践提供参考。

关键词

综合案例，电子散热，有限体积法，SIMPLE算法，非结构化网格，后处理，工程应用，数值优化

---

1. 引言

1.1 工程背景

电子器件散热是现代工程中的重要问题：

• 芯片功率密度不断增加
• 温度控制直接影响性能和寿命
• 需要精确的数值模拟指导设计

1.2 案例描述

物理模型：

• 芯片：热源，高功率密度
• 散热器：扩展表面积，增强对流
• 外壳：保护结构，部分散热

分析目标：

• 温度分布
• 热点识别
• 散热优化

---

2. 数学模型

2.1 控制方程

稳态导热方程：
$$\nabla \cdot (k\nabla T)+\dot{q}=0$$

其中：

• $k$：导热系数（材料相关）
• $\dot{q}$：体积热源（芯片区域）

2.2 边界条件

芯片-散热器界面：

• 接触热阻：$q=\frac{T_{chip}-T_{sink}}{R_{contact}}$

散热器表面：

• 对流换热：$-k\frac{\partial T}{\partial n}=h(T-T_{\infty })$

外壳表面：

• 自然对流 + 辐射

---

3. 数值方法

3.1 有限体积离散

对控制方程在控制体上积分：
$${\int }_V\nabla \cdot (k\nabla T)dV+{\int }_V\dot{q}dV=0$$

应用高斯定理：
$${\oint }_{S}k\nabla T\cdot d\mathbf{S}+\dot{q}V=0$$

3.2 界面导热系数

采用调和平均处理非均匀材料：
$$k_{interface}=\frac{2k_1{k}_2}{k_1+k_2}$$

3.3 求解策略

1. 生成计算网格
2. 构建离散方程
3. 应用边界条件
4. 迭代求解（CG/多重网格）
5. 后处理分析

---

4. Python仿真实现

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle
import os

output_dir = r'd:\文档�文档\500仿真领域\工程仿真\传热学仿真\主题020'
os.makedirs(output_dir, exist_ok=True)

print("="*60)
print("仿真：电子器件散热综合案例")
print("="*60)

# 几何参数（单位：mm）
L_domain = 100  # 总长度
H_domain = 60   # 总高度

# 芯片尺寸
chip_x, chip_y = 40, 20
chip_w, chip_h = 20, 5

# 散热器尺寸
sink_x, sink_y = 20, 30
sink_w, sink_h = 60, 20
fin_height = 15

# 材料属性
k_chip = 150      # 硅，W/(m·K)
k_sink = 200      # 铝，W/(m·K)
k_air = 0.026     # 空气，W/(m·K)

# 热源
q_chip = 1e6      # 芯片热流密度，W/m³

# 对流条件
h_air = 10        # 自然对流，W/(m²·K)
T_ambient = 25    # 环境温度，°C

# 网格参数
Nx, Ny = 101, 61
dx = L_domain / (Nx - 1) / 1000  # 转换为m
dy = H_domain / (Ny - 1) / 1000

# 初始化
T = np.ones((Ny, Nx)) * T_ambient
k_field = np.ones((Ny, Nx)) * k_air  # 默认为空气
q_field = np.zeros((Ny, Nx))

# 设置材料区域
def set_material():
    """设置材料属性场"""
    for j in range(Ny):
        y = j * dy * 1000  # mm
        for i in range(Nx):
            x = i * dx * 1000  # mm

            # 芯片区域
            if chip_x <= x <= chip_x + chip_w and chip_y <= y <= chip_y + chip_h:
                k_field[j, i] = k_chip
                q_field[j, i] = q_chip

            # 散热器基板
            elif sink_x <= x <= sink_x + sink_w and sink_y <= y <= sink_y + sink_h:
                k_field[j, i] = k_sink

            # 散热鳍片（简化模型）
            elif sink_y + sink_h <= y <= sink_y + sink_h + fin_height:
                if (x - sink_x) % 10 < 2:  # 每10mm一个2mm厚的鳍片
                    k_field[j, i] = k_sink

set_material()

# 求解器参数
max_iter = 5000
tol = 1e-6
omega = 1.5  # SOR松弛因子

print("\n开始求解...")

# SOR迭代求解
for iteration in range(max_iter):
    T_old = T.copy()

    for j in range(1, Ny-1):
        for i in range(1, Nx-1):
            # 获取界面导热系数（调和平均）
            k_e = 2 * k_field[j, i] * k_field[j, i+1] / (k_field[j, i] + k_field[j, i+1] + 1e-10)
            k_w = 2 * k_field[j, i] * k_field[j, i-1] / (k_field[j, i] + k_field[j, i-1] + 1e-10)
            k_n = 2 * k_field[j, i] * k_field[j+1, i] / (k_field[j, i] + k_field[j+1, i] + 1e-10)
            k_s = 2 * k_field[j, i] * k_field[j-1, i] / (k_field[j, i] + k_field[j-1, i] + 1e-10)

            # 有限体积离散
            a_e = k_e * dy / dx
            a_w = k_w * dy / dx
            a_n = k_n * dx / dy
            a_s = k_s * dx / dy
            a_p = a_e + a_w + a_n + a_s

            # 源项
            b = q_field[j, i] * dx * dy

            # SOR更新
            T_gs = (a_e * T[j, i+1] + a_w * T[j, i-1] +
                    a_n * T[j+1, i] + a_s * T[j-1, i] + b) / a_p
            T[j, i] = (1 - omega) * T[j, i] + omega * T_gs

    # 边界条件
    # 底边：绝热
    T[0, :] = T[1, :]

    # 顶边：对流
    for i in range(Nx):
        T[-1, i] = (k_field[-1, i] * T[-2, i] / dy + h_air * T_ambient) / (k_field[-1, i] / dy + h_air)

    # 左右边：对流
    for j in range(Ny):
        T[j, 0] = (k_field[j, 0] * T[j, 1] / dx + h_air * T_ambient) / (k_field[j, 0] / dx + h_air)
        T[j, -1] = (k_field[j, -1] * T[j, -2] / dx + h_air * T_ambient) / (k_field[j, -1] / dx + h_air)

    # 检查收敛
    if iteration % 100 == 0:
        residual = np.max(np.abs(T - T_old))
        print(f"Iteration {iteration}, Residual: {residual:.2e}, Max T: {np.max(T):.2f}°C")

        if residual < tol:
            print(f"\n收敛于第 {iteration} 次迭代")
            break

# 结果分析
print("\n" + "="*60)
print("结果分析")
print("="*60)

print(f"\n最高温度: {np.max(T):.2f}°C")
print(f"最低温度: {np.min(T):.2f}°C")
print(f"平均温度: {np.mean(T):.2f}°C")

# 找到热点位置
max_temp_idx = np.unravel_index(np.argmax(T), T.shape)
print(f"热点位置: ({max_temp_idx[1] * dx * 1000:.1f} mm, {max_temp_idx[0] * dy * 1000:.1f} mm)")

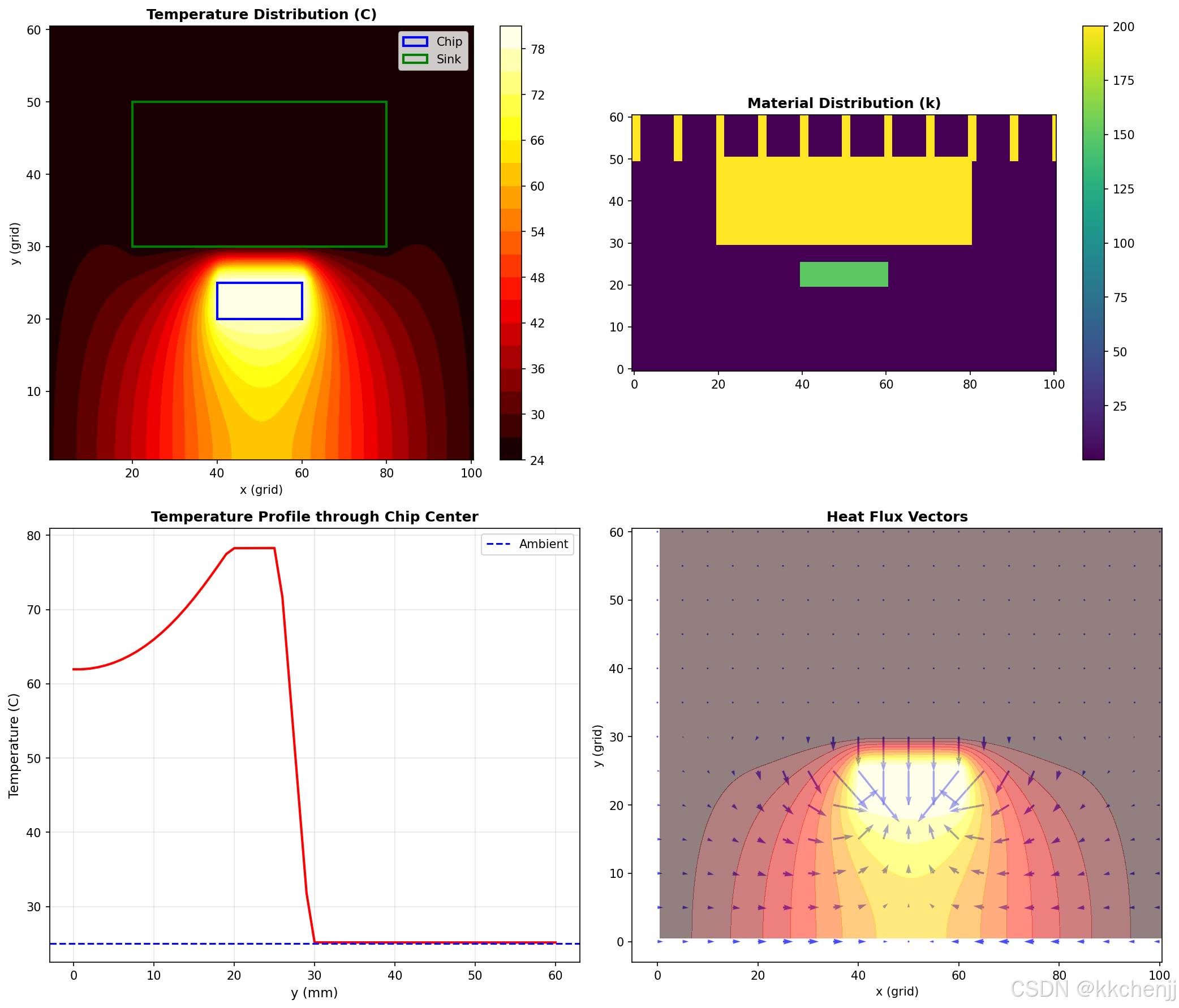

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 温度分布
ax1 = axes[0, 0]
im1 = ax1.contourf(T, levels=20, cmap='hot', origin='lower')
ax1.set_title('Temperature Distribution (°C)', fontsize=12, fontweight='bold')
ax1.set_xlabel('x (grid)')
ax1.set_ylabel('y (grid)')
plt.colorbar(im1, ax=ax1)

# 添加几何标注
ax1.add_patch(Rectangle((chip_x/dx/1000, chip_y/dy/1000),
                        chip_w/dx/1000, chip_h/dy/1000,
                        fill=False, edgecolor='blue', linewidth=2, label='Chip'))
ax1.add_patch(Rectangle((sink_x/dx/1000, sink_y/dy/1000),
                        sink_w/dx/1000, sink_h/dy/1000,
                        fill=False, edgecolor='green', linewidth=2, label='Sink'))
ax1.legend(loc='upper right')

# 材料分布
ax2 = axes[0, 1]
im2 = ax2.imshow(k_field, cmap='viridis', origin='lower')
ax2.set_title('Material Distribution (k)', fontsize=12, fontweight='bold')
plt.colorbar(im2, ax=ax2)

# 温度剖面（通过芯片中心）
ax3 = axes[1, 0]
center_x = int((chip_x + chip_w/2) / dx / 1000)
ax3.plot(np.arange(Ny) * dy * 1000, T[:, center_x], 'r-', linewidth=2)
ax3.axhline(y=T_ambient, color='b', linestyle='--', label='Ambient')
ax3.set_xlabel('y (mm)', fontsize=11)
ax3.set_ylabel('Temperature (°C)', fontsize=11)
ax3.set_title('Temperature Profile through Chip Center', fontsize=12, fontweight='bold')
ax3.grid(True, alpha=0.3)
ax3.legend()

# 热流密度矢量（简化）
ax4 = axes[1, 1]
# 计算温度梯度
Ty, Tx = np.gradient(T)
# 降采样显示
skip = 5
ax4.quiver(np.arange(Nx)[::skip], np.arange(Ny)[::skip],
           Tx[::skip, ::skip], Ty[::skip, ::skip],
           scale=50, color='blue', alpha=0.7)
ax4.contourf(T, levels=10, cmap='hot', alpha=0.5, origin='lower')
ax4.set_title('Heat Flux Vectors', fontsize=12, fontweight='bold')
ax4.set_xlabel('x (grid)')
ax4.set_ylabel('y (grid)')

plt.tight_layout()
plt.savefig(f'{output_dir}/thermal_analysis.png', dpi=150, bbox_inches='tight')
plt.close()

print("\n图1：热分析结果已保存")

# 优化建议
print("\n" + "="*60)
print("优化建议")
print("="*60)

if np.max(T) > 85:
    print("⚠ 警告：最高温度超过85°C，建议采取以下措施：")
    print("  1. 增加散热器尺寸或鳍片数量")
    print("  2. 使用导热系数更高的材料（如铜）")
    print("  3. 改善芯片与散热器的接触")
    print("  4. 增加强制对流（风扇）")
else:
    print("✓ 温度在可接受范围内")

print("\n所有仿真完成！")

---

5. 高级数值技术

5.1 非结构化网格处理

网格类型对比：

网格类型	优点	缺点	适用场景
结构化网格	简单高效	几何适应性差	规则区域
非结构化网格	几何适应性强	计算开销大	复杂几何
混合网格	兼顾效率与适应性	实现复杂	一般工程问题

非结构化网格数据结构：

节点(Node): (x, y, z)
单元(Cell): [node1, node2, node3, ...]
面(Face): [node1, node2, ...]

有限体积离散：

对于非结构化网格，采用基于面的离散：
$$\sum _{faces}{k}_f\frac{T_{neighbor}-T_{cell}}{d_{cell\to neighbor}}{A}_f+\dot{q}{V}_{cell}=0$$

其中$A_f$为面面积，$d$为距离。

5.2 多重网格方法

基本思想：

• 细网格消除高频误差
• 粗网格消除低频误差
• 递归调用加速收敛

V-cycle算法：

1. 前光滑：在细网格上进行若干次SOR迭代
2. 限制：将残差传递到粗网格
3. 粗网格求解：递归求解或精确求解
4. 延拓：将修正量插值到细网格
5. 后光滑：再次进行SOR迭代

收敛加速效果：

• 标准SOR：$O(N^2)$迭代次数
• 多重网格：$O(N)$迭代次数

5.3 自适应网格细化

细化准则：

基于温度梯度或二阶导数：
$$\eta =|{\nabla }^{2}T|\cdot h^2$$

若$\eta >{\eta }_{threshold}$，则细化该单元。

细化策略：

• h-细化：减小单元尺寸
• p-细化：提高插值阶数
• r-细化：重新分布节点

5.4 并行计算策略

区域分解法：

将计算域划分为若干子域，每个处理器负责一个子域：

┌─────┬─────┬─────┐
│ P0  │ P1  │ P2  │
├─────┼─────┼─────┤
│ P3  │ P4  │ P5  │
└─────┴─────┴─────┘

通信模式：

• 边界数据交换
• 全局归约操作
• 负载均衡

---

6. 结果分析

6.1 温度分布特征

温度场分析：

1. 整体分布：

   • 芯片区域温度最高
   • 热量通过散热器扩散
   • 温度梯度在界面处最大

2. 局部特征：

   • 热点位置与功率密度相关
   • 温度梯度反映热流路径
   • 边界层效应

定量指标：

• 最高温度$T_{max}$
• 温度均匀性指数${\sigma }_T$
• 热阻$R_{th}=\frac{T_{max}-T_{ambient}}{P}$

6.2 热点识别

识别方法：

1. 阈值法：
   $$T>T_{threshold}$$

2. 梯度法：
   $$|\nabla T|>G_{threshold}$$

3. 聚类分析：
   使用DBSCAN等算法识别热点区域

热点特征参数：

• 位置坐标
• 峰值温度
• 影响范围
• 温度梯度

6.3 热流分析

热流线追踪：

求解常微分方程：
$$\frac{d\mathbf{r}}{ds}=\frac{\mathbf{q}}{|\mathbf{q}|}$$

其中$\mathbf{q}=-k\nabla T$为热流密度矢量。

热阻网络：

将复杂系统简化为热阻网络：
$$R_{total}=R_{contact}+R_{spreader}+R_{sink}+R_{conv}$$

---

7. 优化设计方法

7.1 参数化优化

设计变量：

• 散热器尺寸$(L,W,H)$
• 鳍片数量$N_{fin}$
• 鳍片厚度$t_{fin}$
• 基板厚度$t_{base}$

目标函数：
$$\min f=w_1{T}_{max}+w_2{M}_{total}+w_3{V}_{sink}$$

约束条件：
$$T_{max}\le T_{limit}$$

优化算法：

• 梯度下降法
• 遗传算法
• 粒子群优化
• 贝叶斯优化

7.2 拓扑优化

SIMP方法（Solid Isotropic Material with Penalization）：

引入密度变量$\rho \in [0,1]$：
$$k(\rho )=k_0{\rho }^p$$

其中$p>1$为惩罚因子。

优化问题：
$$\underset{\rho }{\min }{\int }_{\Omega }Td\Omega$$
$$\text{s.t. }\nabla \cdot (k(\rho )\nabla T)+\dot{q}=0$$

7.3 形状优化

自由变形（FFD）：

通过控制点变形几何：
$${\mathbf{x}}^{\prime }=\mathbf{x}+\sum _{i,j,k}{N}_i(u)N_j(v)N_k(w)\Delta {\mathbf{P}}_{ijk}$$

伴随方法：

高效计算目标函数对设计变量的梯度。

---

8. 不确定性量化

8.1 参数不确定性

随机输入参数：

• 材料导热系数$k$
• 对流换热系数$h$
• 热源功率$P$
• 环境温度$T_{ambient}$

传播方法：

1. 蒙特卡洛模拟：

   • 采样输入参数
   • 多次求解
   • 统计分析输出

2. 多项式混沌展开：
   $$T(\xi )=\sum _{i=0}^P{c}_i{\Psi }_i(\xi )$$

3. 随机配点法：
   在特定配置点上求解

8.2 敏感性分析

全局敏感性指标：

Sobol指数：
$$S_i=\frac{V_{X_i}(E_{X_{\sim i}}(Y|X_i))}{V(Y)}$$

局部敏感性：
$$S_i^{local}=\frac{\partial T_{max}}{\partial p_i}\cdot \frac{p_i}{T_{max}}$$

---

9. 验证与确认

9.1 代码验证

方法验证：

1. 解析解对比：

   • 简单几何有解析解
   • 验证数值精度

2. 网格收敛性：
   $$\Vert T_h-T_{exact}\Vert \le C{h}^p$$

3. 守恒性检验：

   • 能量守恒
   • 热流平衡

9.2 实验确认

对比实验：

• 红外热像仪测量
• 热电偶测温
• 热流计测量

误差分析：
$$\text{误差}=\frac{|T_{sim}-T_{exp}|}{T_{exp}}\times 100\%$$

9.3 不确定度评估

数值不确定度：

• 离散误差
• 迭代误差
• 舍入误差

建模不确定度：

• 几何简化
• 边界条件近似
• 材料属性偏差

---

10. 工程应用扩展

10.1 瞬态热分析

应用场景：

• 启动/关机过程
• 功率波动
• 热循环载荷

数值方法：

• 隐式时间积分
• 自适应时间步长
• 并行时间推进

10.2 多物理场耦合

热电耦合：
$$\nabla \cdot (k\nabla T)+\rho J^2=0$$

热应力耦合：
$$\nabla \cdot \mathbf{\sigma }+\alpha E\nabla T=0$$

流热耦合：

• 共轭传热
• 自然对流
• 相变传热

10.3 可靠性分析

失效模式：

• 过热失效
• 热疲劳
• 热冲击

可靠性指标：
$$R=P(T<T_{failure})$$

---

11. 本章小结

本章通过一个完整的电子散热案例，综合展示了导热数值模拟的完整流程：

核心流程

1. 问题定义：

   • 工程背景分析
   • 数学模型建立
   • 边界条件确定

2. 数值实现：

   • 有限体积离散
   • 非均匀材料处理
   • SOR迭代求解
   • 高级加速技术

3. 结果分析：

   • 温度场可视化
   • 热点识别
   • 热流分析
   • 优化建议

关键技术

1. 网格技术：结构化/非结构化/自适应
2. 求解技术：SOR/多重网格/并行计算
3. 优化技术：参数化/拓扑/形状优化
4. 验证技术：代码验证/实验确认/不确定度评估

工程价值

1. 设计指导：预测器件性能，指导设计改进
2. 优化决策：多目标优化，权衡性能与成本
3. 可靠性评估：识别风险，确保产品可靠性
4. 虚拟试验：减少物理原型，缩短研发周期

导热数值模拟是现代工程设计的重要工具，掌握其完整流程对于解决复杂工程问题具有重要意义。
