Iceoryx(冰羚): Publisher源码设计解析
本篇先说Publisher的源码设计,共享内存数据相关下篇解析

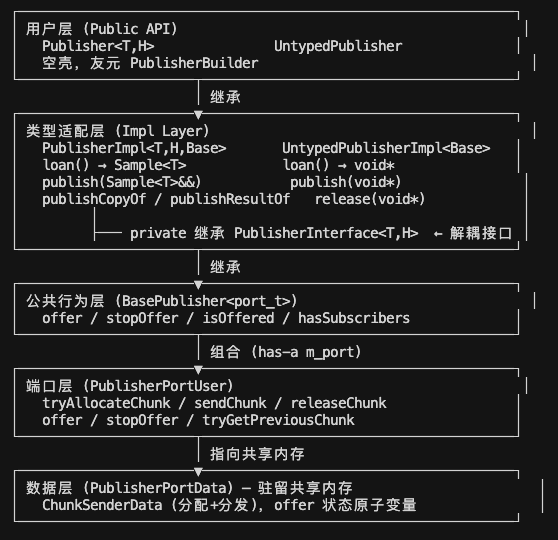

设计1: 分层设计

- 用户层API封装目的:不暴露过多接口
- 类型适配层:使用port进行数据交互的逻辑
- 公共行为层:封装了Publisher的服务发现行为
- 端口层:封装共享内存数据使用逻辑
- 数据层:管理数据
设计2: Loan/Publish 双阶段模型
发布数据分两步:loan(借用) 和 publish(发布)
2.1 loan — 从共享内存池借出一块 chunk
// publisher_impl.inl:45-48
template <typename... Args>
expected<Sample<T, H>, AllocationError> loan(Args&&... args) noexcept
{
return loanSample().and_then([&](auto& sample) {
new (sample.get()) T(std::forward<Args>(args)...); // placement new 就地构造
});
}
loan内部调用链:
loan(args...)
→ loanSample()
→ port().tryAllocateChunk(sizeof(T), alignof(T), userHeaderSize, alignof(H))
→ ChunkSender 从 MemoryManager 申请共享内存
→ convertChunkHeaderToSample(chunkHeader)
关键!涉及到共享内存指针到Sample转换
→ unique_ptr<T>(payload, custom_deleter) + *this 引用 (RAII自动释放设计)
→ Sample<T, H>
→ placement new T(args...) 在 sample 内存上就地构造
2.2 publish — 转移所有权并发送
// publisher_impl.inl:94-99
void publish(Sample<T, H>&& sample) noexcept
{
auto userPayload = sample.release(); // 关键!从 Sample 的 unique_ptr 中取出裸指针(阻止 deleter 执行)
auto chunkHeader = ChunkHeader::fromUserPayload(userPayload);
port().sendChunk(chunkHeader); // ② 发送给所有连接的 subscriber
}
关键流程:
- sample.release() — 调用 SmartChunk::release(),夺取 unique_ptr 的所有权,使其不会在析构时调 deleter
- sendChunk() — 将 chunk 放入所有连接的 subscriber 的队列
时序总结
用户调用 publisher.loan(args...)
│
▼
PublisherImpl::loan()
│ 调用 loanSample()
▼
loanSample()
│ 调用 port().tryAllocateChunk(sizeof(T), alignof(T), ...)
▼
PublisherPortUser::tryAllocateChunk()
│ ChunkSender 从 MemoryManager 获取共享内存 chunk
▼
返回 ChunkHeader* → convertChunkHeaderToSample()
│ unique_ptr<T>(payload, deleter=releaseChunk) + publisher 引用
▼
Sample<T, H> 返回给用户
│ placement new T(args...) 就地构造
▼
用户操作 sample->field = value
│
▼
用户调用 sample.publish() 或 publisher.publish(std::move(sample))
│
▼
PublisherImpl::publish(Sample<T,H>&& sample)
│ sample.release() — 夺取 unique_ptr 的指针,阻止 deleter
│ port().sendChunk(chunkHeader)
▼
PublisherPortUser::sendChunk()
│ ChunkSender → ChunkDistributor → 推入所有连接的 subscriber 队列
▼
Subscriber 端 take() 接收(零拷贝,读同一块共享内存)
