一、DNN模块

1.DNN模块是什么

DNN模块是 OpenCV 中专门用来实现 DNN(Deep Neural Networks,深度神经网络) 模块的相关功能，其作用是载入别的深度学习框架(如 TensorFlow、Caffe、Torch 等)中已经训练好的模型，然后用该模型完成预测等工作。

2.DNN 模块的特点

● 轻量: OpenCV 的深度学习模块只实现了模型推理功能，不涉及模型训练，这使得相关程序非常精简，加速了安装和编译过程。

● 外部依赖性低:重新实现一遍深度学习框架使得 DNN 模块对外部依赖性极低，极大地方便了深度学习应用的部署。

● 方便:在原有 OpenCV 开发程序的基础上，通过 DNN 模块可以非常方便地加入对神经网络推理的支持。

● 集成:若网络模型来自多个框架，如一个来自 TensorFlow，另外一个来自 Caffe,则 DNN 模块可以方便地对网络进行整合。

● 通用性:DNN 模块提供了统一的接口来操作网络模型，内部做的优化和加速适用于所有网络模型格式，支持多种设备和操作系统。

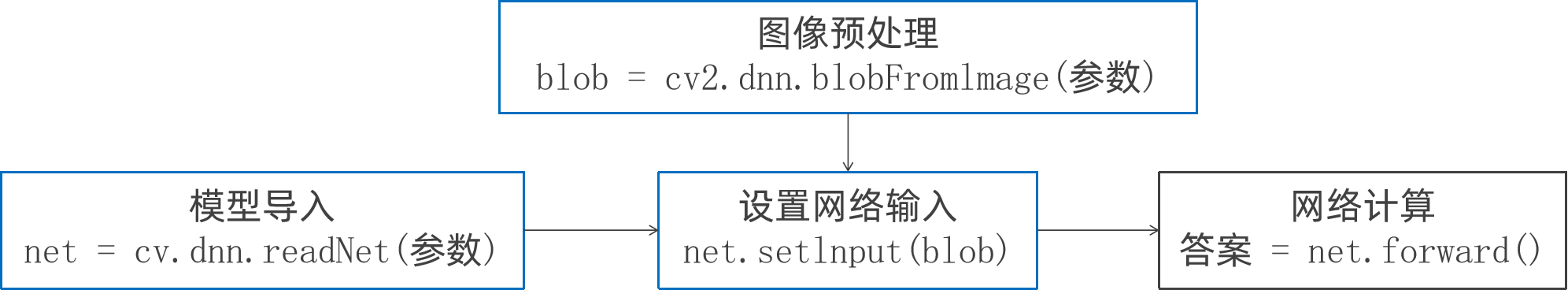

3.DNN 模块使用的主要函数及流程

图像预处理的功能：

将需要处理的图像转换成可以传入人工神经网络的数据形式。 DNN 模块中的函数blobFromlmage 完成图像预处理，从原始图像构建一个符合人工神经网络输入格式的四维块。 它通过调整图像尺寸和裁图像、减均值、按比例因子缩放、交换 B 通道和R通道等可选操作完成对图像的预处理，得到符合人工神经网络输入的目标值。

二、代码实现

这段代码使用 OpenCV 的 dnn 模块实现了图像风格迁移功能，具体是将输入图像转换为梵高《星月夜》的艺术风格。

1. 导入库和读取图像

import cv2
# 读取输入图像
image = cv2.imread('xiaolizi.jpg')
# 将图像缩小一半（fx和fy是缩放因子）
image = cv2.resize(image, dsize=None, fx=0.5, fy=0.5)
# 显示原始图像
cv2.imshow('yuan tu', image)
cv2.waitKey(0)  # 等待用户按键继续

这部分代码加载图像并进行初步处理，将图像缩小以提高处理速度，并显示原始图像。

2. 图像预处理（转换为神经网络输入格式）

(h, w) = image.shape[:2]  # 获取图像高度和宽度
# 将图像转换为神经网络需要的blob格式
blob = cv2.dnn.blobFromImage(
    image,
    scalefactor=1,  # 像素值缩放因子
    size=(w, h),    # 输出图像尺寸
    mean=(0, 0, 0), # 每个通道减去的均值（这里不减去任何值）
    swapRB=False,   # 是否交换B和R通道（OpenCV默认BGR格式）
    crop=False      # 是否裁剪图像
)

cv2.dnn.blobFromImage() 是关键函数，它将普通图像转换为深度学习模型所需的输入格式：

• 输出是一个四维数组（B, C, H, W）
• B: 批次大小（这里为 1）
• C: 通道数（彩色图像为 3）
• H, W: 图像高度和宽度

3. 加载风格迁移模型

# 加载预训练的风格迁移模型（这里使用的是星空风格模型）
net = cv2.dnn.readNet("model\starry_night.t7")  # 这是一个PyTorch训练的模型

OpenCV 的 dnn 模块支持多种深度学习框架的模型，这里加载的是一个 Torch 格式（.t7）的预训练风格迁移模型，能够将普通图像转换为《星月夜》风格。

这个可以从网上自己去下载

4. 模型推理与结果处理

# 将预处理好的blob输入到网络
net.setInput(blob)
# 进行前向传播，得到输出结果
out = net.forward()

# 处理输出结果
# 重塑形状：将4维(B, C, H, W)转换为3维(C, H, W)
out_new = out.reshape(out.shape[1], out.shape[2], out.shape[3])
# 归一化处理：将像素值调整到[0,1]范围
cv2.normalize(out_new, out_new, norm_type=cv2.NORM_MINMAX)
# 转置维度：将(C, H, W)转换为(H, W, C)，符合OpenCV的图像格式
result = out_new.transpose(1, 2, 0)

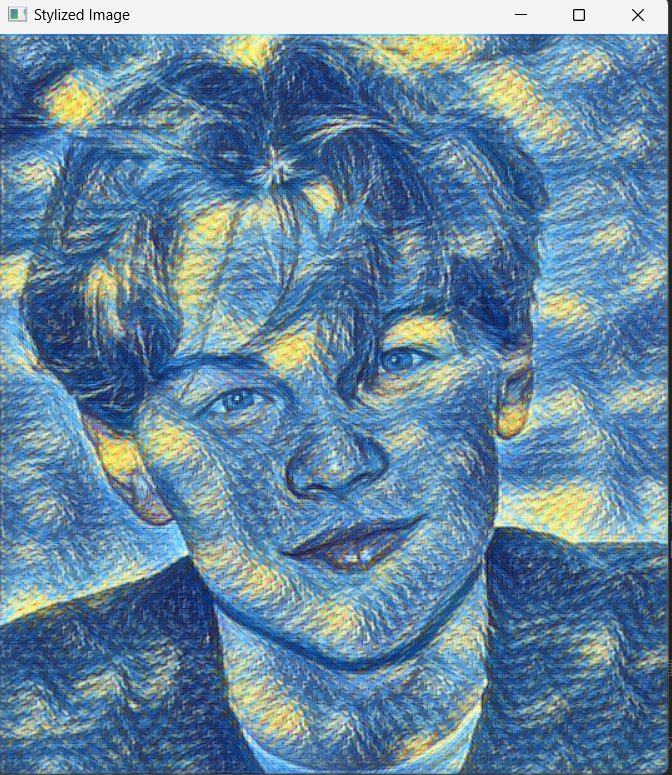

# 显示风格迁移后的图像
cv2.imshow('Stylized Image', result)
cv2.waitKey(0)

整体流程总结

1. 读取并预处理输入图像（缩放）
2. 将图像转换为神经网络所需的 blob 格式
3. 加载预训练的风格迁移模型
4. 进行模型推理得到风格化结果
5. 处理输出结果使其符合图像显示格式
6. 显示原始图像和风格化后的图像

5.DNN摄像头实现

# coding: utf-8
import cv2
def cv_show(name, img):
    cv2.imshow(name, img)
    cv2.waitKey(60)

cap = cv2.VideoCapture(0)   # 确保摄像头是可以启动的状态
if not cap.isOpened():   # 打开失败
    print("Cannot open camera")
    exit()

while True:
    flag = 0  # 用于标识 当前是否检测到文档
    ret, image = cap.read()  # 从摄像头读取每一帧图像，如果正确读取帧，ret为True，image为读取到的帧图像
    orig = image.copy()  # 对每一帧做副本
    if not ret:  # 读取失败，则退出循环
        print("不能读取摄像头")
        break

    cv_show("image", image)  # 展示读取到的帧画面

    (h, w) = image.shape[:2]
    blob = cv2.dnn.blobFromImage(image, scalefactor=1, size=(w, h), mean=(0, 0, 0), swapRB=False, crop=False)
    net = cv2.dnn.readNet("model\starry_night.t7")
    net.setInput(blob)
    out = net.forward()
    out_new = out.reshape(out.shape[1], out.shape[2], out.shape[3])
    # 对输入的数据（或图像）进行归一化处理，使其数值范围在指定的范围内
    cv2.normalize(out_new, out_new, norm_type=cv2.NORM_MINMAX)
    # 转置输出结果的维度
    result = out_new.transpose(1, 2, 0)
    # 显示转换后的图像
    cv2.imshow('Stylized Image', result)
    cv2.waitKey(60)

整体功能总结

这段代码实现了一个实时风格迁移效果：

1. 打开摄像头并捕获实时画面
2. 同时显示原始画面和经过《星月夜》风格迁移处理的画面
3. 每帧画面显示 60 毫秒，形成流畅的视频效果
