1 UML类图

1.1 什么是类图?

在软件工程中，类图是一种静态的结构图，描述了系统的类的集合，类的属性和类之间的关系，可以简化了人们对系统的理解；
类图是系统分析和设计阶段的重要产物，是系统编码和测试的重要模型。简单来说类图是用来表示一个类里面有什么和类之间的关系的图

1.2 表示一个类

类图展示的是最核心的三个部分:类名,属性,方法

用下面的三个符号表示关键字

符号	可见性名称	对应 Java 关键字	说明
`+`	Public	`public`	对所有类可见
`-`	Private	`private`	仅对本类可见
`#`	Protected	`protected`	对子类和同包类可见

下面我来写一个类展示一下

public class Employee {
    // 私有属性（对应图中的 - 符号）
    private String name;
    private int age;
    private String address;

    // 公有方法（对应图中的 + 符号）
    public void work() {
        // 方法体可以根据实际需求编写
        System.out.println(name + " 正在工作...");
    }

    // 通常在 Java 中，私有属性会搭配 Getter 和 Setter 方法，
    // 虽然类图中未显式画出，但这是开发中的标准做法。

    protected void rest() {
        // 方法体可以根据实际需求编写
        System.out.println(name + " 正在休息...");
    }
}

上到下的三个部分分别是:类名,属性,方法

属性的完整表示方式是： 可见性名称：类型 [ = 缺省值]

方法的完整表示方式是： 可见性名称(参数列表) [ ：返回类型]

注意：

1，中括号中的内容表示是可选的

2，也有将类型放在变量名前面，返回值类型放在方法名前面

1.3 表示类与类之间关系

1.3.1关联关系

关联关系是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系，如老师和学生、师傅和徒弟、丈夫和妻子等。关联关系是类与类之间最常用的一种关系，分为一般关联关系、聚合关系和组合关系。我们先介绍一般关联。

1.3.1.1 单向关联

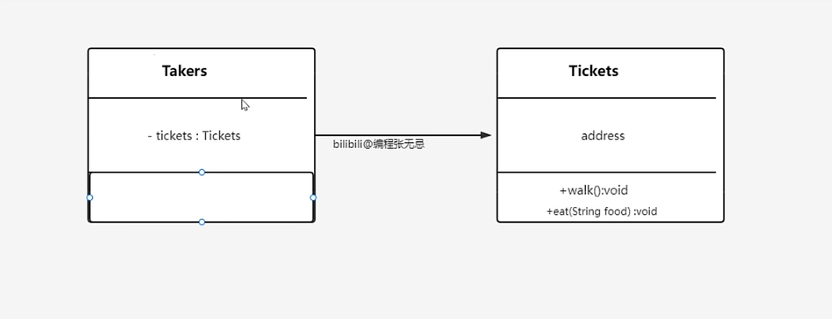

一方持有另一方的类型作为成员变量,单项关联用一个带箭头的实现表示

上图表示每一个人有一张车票

1.3.1.2 双向关联

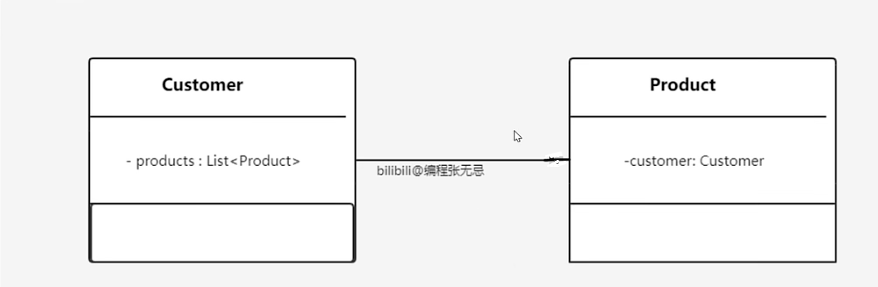

双向关联就是双方各自持有对方类型的成员变量。

双向关联用一个不带箭头的直线表示。

上图中在Customer类中维护一个List，表示一个顾客可以购买多个商品；在Product类中维护一个Customer类型的成员变量表示这个产品被哪个顾客所购买。

1.3.1.3 自关联

用一个带有箭头且指向自身的线表示。

上图的意思就是Point类包含类型为Point的成员变量，也就是“自己包含自己”。

1.3.2聚合关系

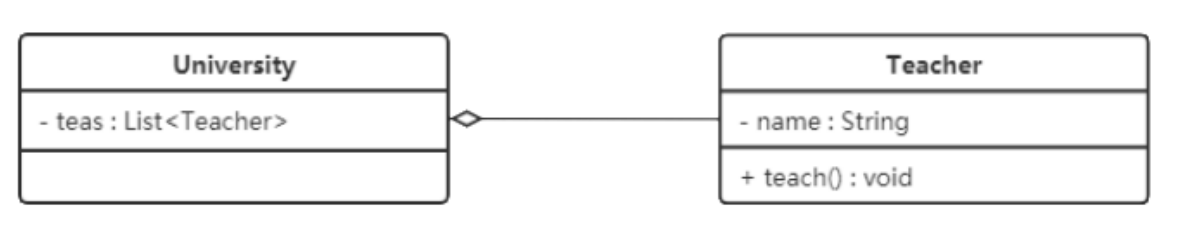

聚合关系是整体和部分之间的关系

聚合关系也是通过成员对象来实现的，其中成员对象是整体对象的一部分，但是成员对象可以脱离整体
对象而独立存在。例如，学校与老师的关系，学校包含老师，但如果学校停办了，老师依然存在。

使用空心菱形的实线来表示，菱形指向整体

1.3.3 组合关系

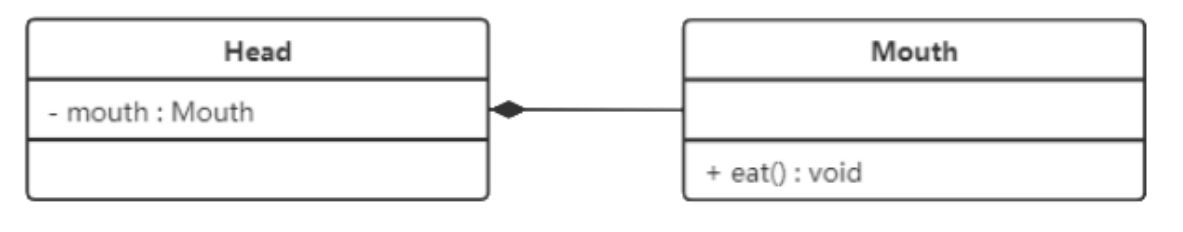

组合关系表示的也是类之间的整体和部分的关系,但他是一种更强烈的聚合关系.一旦整体对象不存在,部分对象也会消失

头和嘴的关系，没有了头，嘴也就不存在了。

使用带实心菱形的实线来表示，菱形指向整体

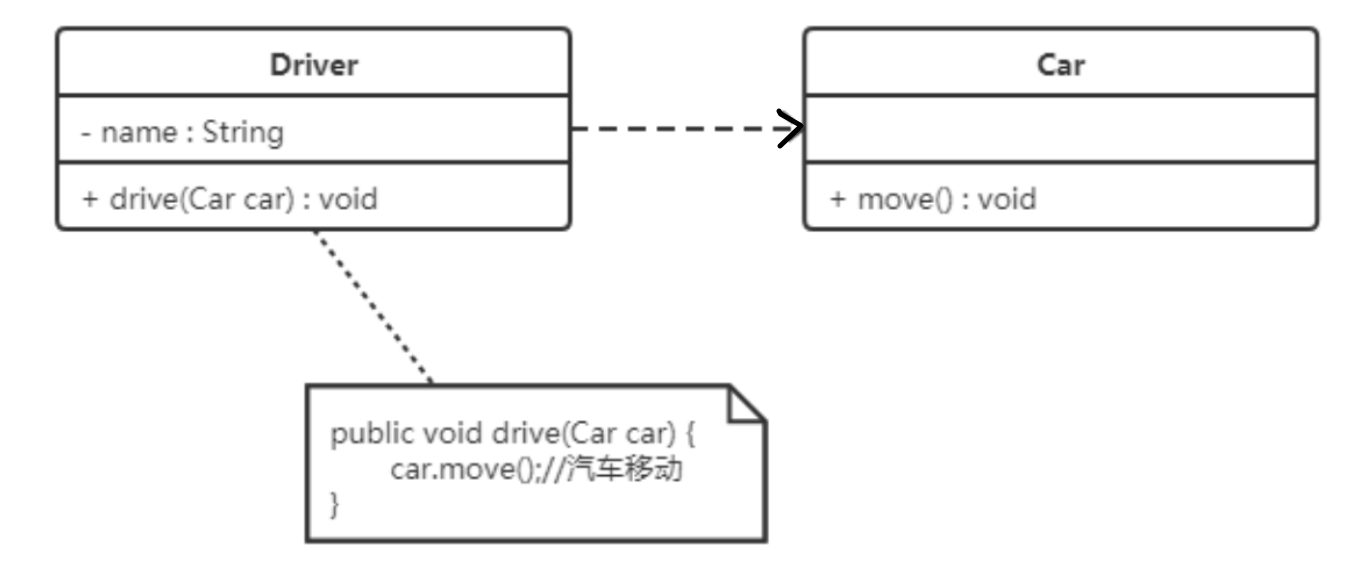

1.3.4 依赖关系

它是对象之间耦合度最弱的一种关联方式，是临时性的关联。在代码中，某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责。

使用带箭头的虚线来表示，箭头从使用类指向被依赖的类

1.3.5 继承关系

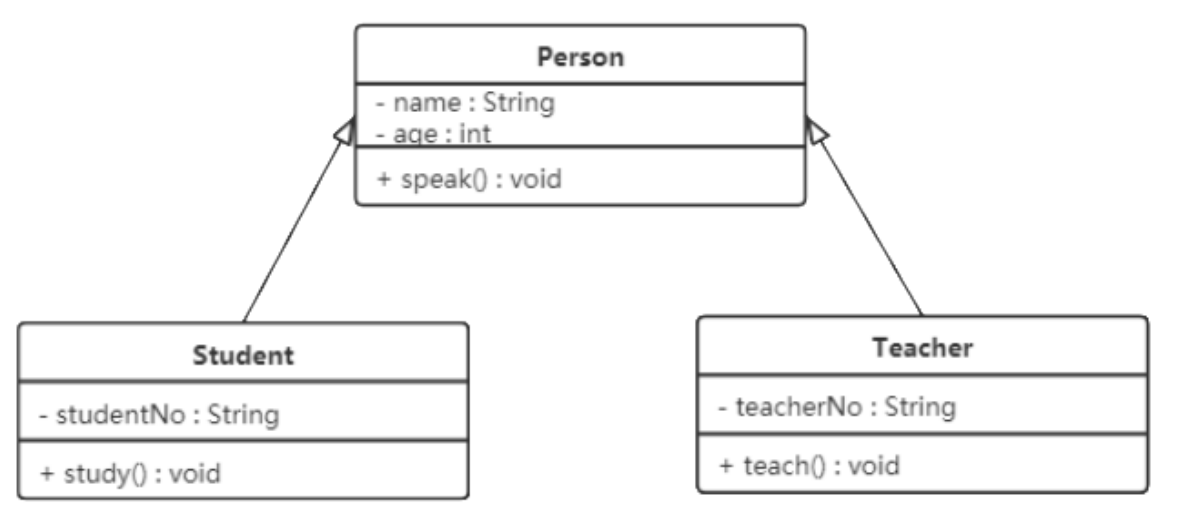

继承关系是对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系。

使用用带空心三角箭头的实线来表示,箭头从子类指向父类

1.3.6 实现关系

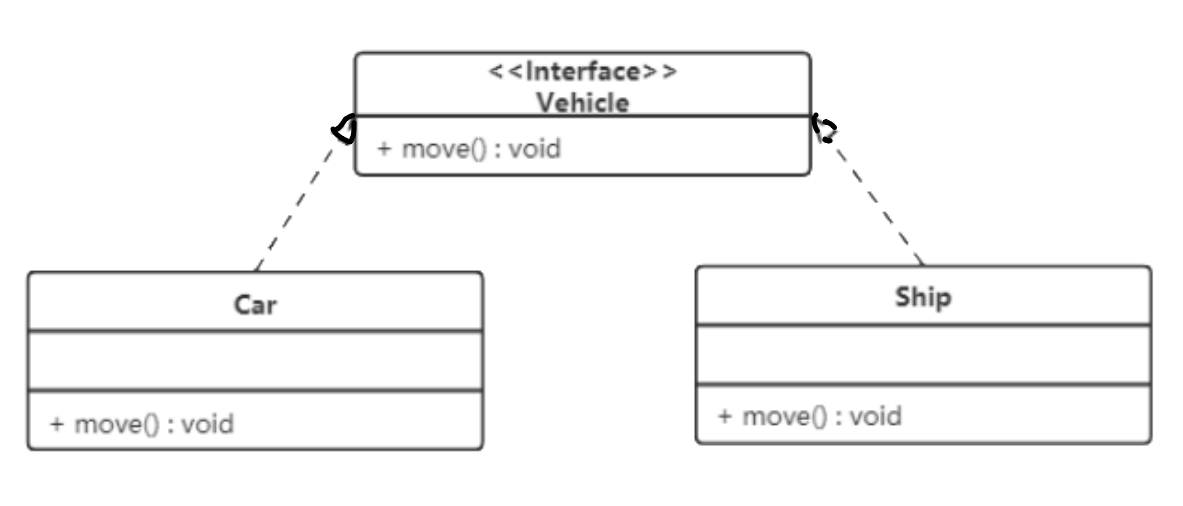

实现关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。

使用实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口。

2 设计原则

在软件开发中，为了提高软件系统的可维护性和可复用性，增加软件的可扩展性和灵活性，程序员要尽量根据6条原则来开发程序，从而提高软件开发效率、节约软件开发成本和维护成本。

标记	设计模式原则名称	简单定义
OCP	开闭原则	对扩展开放，对修改关闭
SRP	单一职责原则	一个类只负责一个功能领域中的相应职责
LSP	里氏代换原则	所有引用基类的地方必须能透明地使用其子类的对象
DIP	依赖倒转原则	依赖于抽象，不能依赖于具体实现
ISP	接口隔离原则	类之间的依赖关系应该建立在最小的接口上
CARP	合成复用原则	尽量使用合成/聚合，而不是通过继承达到复用的目的
LOD	迪米特法则	一个软件实体应当尽可能少的与其他实体发生相互作用

单一职责原则（SRP）：

一个类应该只有一个引起它变化的原因，即一个类应该只负责一项职责。例子：考虑一个员工类，它应该只负责管理员工信息，而不应负责其他无关工作。

开放封闭原则（OCP）：

软件实体应该对扩展开放，对修改封闭。例子：通过制定接口来实现这一原则，比如定义一个图形类，然后让不同类型的图形继承这个类，而不需要修改图形类本身。

里氏替换原则（LSP）：

子类对象应该能够替换掉所有父类对象。例子：正方形是一种特殊的长方形，正方形(子)不能继承长方形(父)，因为正方形无法在不破坏逻辑的前提下“替换”长方形。这就违背了里氏替换原则

接口隔离原则（ISP）：

接口的设计应该尽量精简，不应该强迫实现类去依赖它们不需要的方法。它的核心在于按需定制，避免接口污染。理由： 如果一个接口过于臃肿，即使实现类只用到了其中一个功能，也不得不实现其他无关方法。这会导致不必要的耦合——一旦那些无关方法发生变动，这个实现类也得跟着改动。通过拆分细粒度的接口，我们可以让系统变得更灵活，实现真正的“职责清晰”。

依赖倒置原则（DIP）：

要面向接口编程，而不是面向实现编程。 高层模块（业务逻辑）不应该直接依赖底层实现（具体类），否则底层一变，高层就崩了。
应用： 核心是高层和底层都应该依赖于同一个抽象接口。结合依赖注入，高层模块只需要声明它依赖的那个“抽象接口”，我们就可以在运行时动态地把底层实现注入进去。这样一来，即便底层逻辑怎么变，只要接口协议不变，高层代码就稳如泰山，大大提升了系统的可维护性和扩展性。

迪米特法则 (LOD)(又叫: 最少知识原则)：

一个对象应当对其他对象有最少的了解，只与其直接的朋友交互。
核心思想： 减少对象之间的依赖，也就是所谓的“不要跟陌生人说话”。如果一个方法需要调用好几个对象才能拿到结果（比如 a.getB().getC().do()），就说明耦合度太高了。
实际应用： 我们应该在中间类（朋友）里封装好逻辑,不是让朋友返回朋友让你去调用，对外只暴露一个简单的方法。这样即使“陌生人”类的内部结构发生了变化，也不会影响到高层代码，从而保证了系统的独立性和安全性。

合成复用原则(CARP)

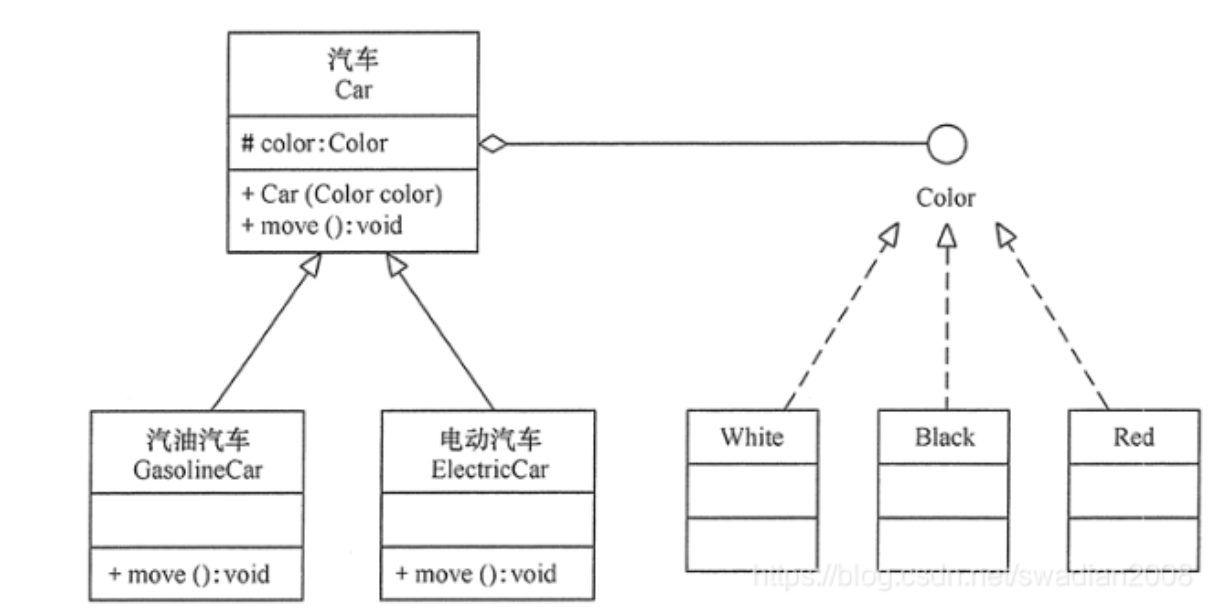

合成复用原则（Composite Reuse Principle，CRP）又叫组合/聚合复用原则（Composition/Aggregate Reuse Principle，CARP）。它要求在软件复用时，要尽量先使用组合或者聚合等关联关系来实现，其次才考虑使用继承关系来实现。如果要使用继承关系，则必须严格遵循里氏替换原则。

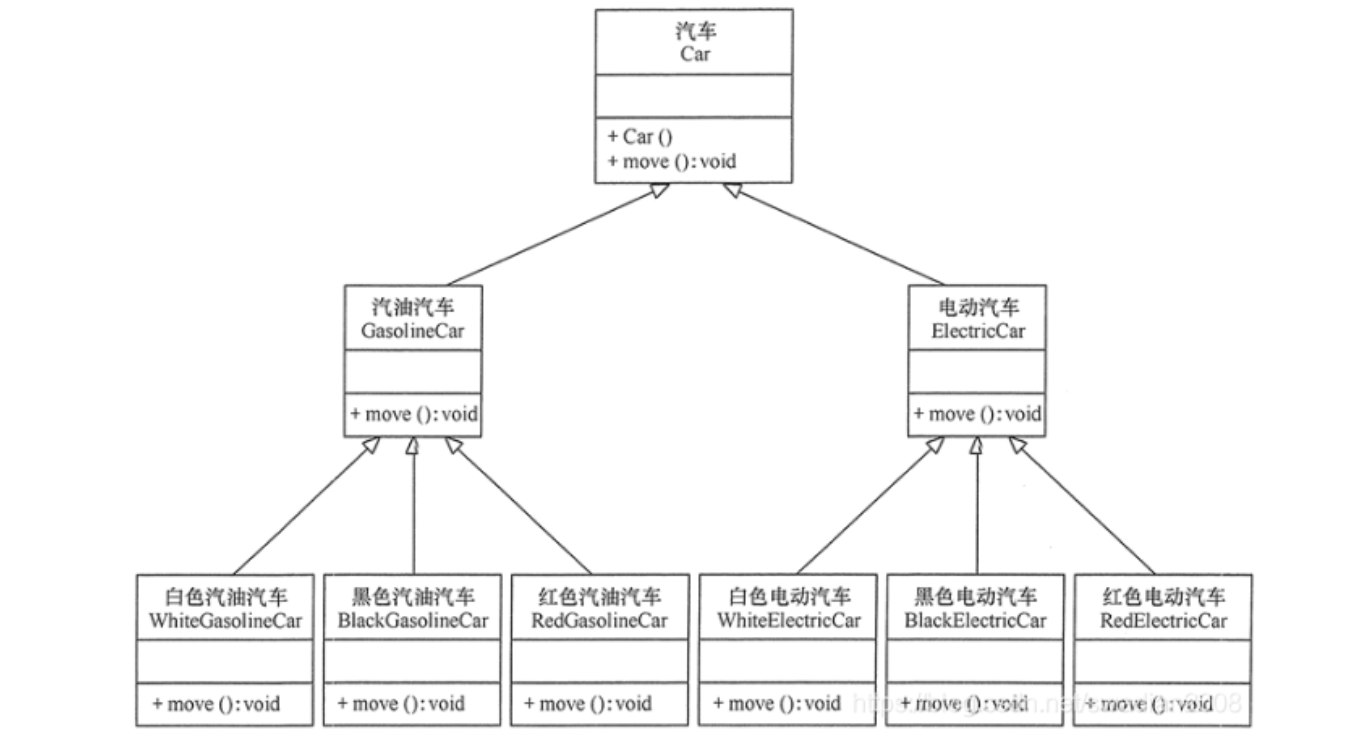

为什么优先使用合成复用而不是继承复用?

继承复用虽然有简单和易实现的优点，但它也存在以下缺点。
