一、引言

在科技飞速发展的今天，锂电池作为一种高效、便捷的储能设备，广泛应用于我们生活的各个领域，从智能手机、笔记本电脑等便携式电子设备，到电动汽车、储能电站等大型能源系统，都离不开锂电池的身影。随着锂电池应用场景的不断拓展，其安全性和性能表现愈发受到关注。为了确保锂电池能够安全、稳定、高效地运行，一个关键的技术 —— 锂电池管理系统（Battery Management System，简称 BMS）应运而生。

BMS 就像是锂电池的 “智能管家”，承担着监控、保护和优化锂电池性能的重要职责。它能够实时监测电池的电压、电流、温度等关键参数，精确计算电池的剩余电量（SOC）和健康状态（SOH），并在电池出现过充、过放、过流等异常情况时迅速采取保护措施，避免电池损坏甚至引发安全事故。同时，BMS 还可以通过均衡管理技术，有效解决电池组中单体电池之间的不一致性问题，显著提高电池组的整体性能和使用寿命。

在接下来的内容中，我将带领大家深入探索 BMS 设计的关键技术，包括充电管理、电量计（库仑计、电压估算）、过充 / 过放 / 过流保护等核心功能模块，揭示 BMS 背后的工作原理和实现方法。无论你是电子爱好者、工程师，还是对新能源技术感兴趣的朋友，相信这篇文章都能为你带来有价值的知识和启发。

二、锂电池管理系统（BMS）概述

2.1 BMS 的定义与作用

锂电池管理系统（Battery Management System，BMS），是一种用于监控、管理和保护锂电池的电子系统，它在锂电池系统中占据着核心地位，发挥着多方面的关键作用。

从安全层面来看，BMS 是保障锂电池安全运行的坚固防线。锂电池在过充、过放、过流等异常情况下，极易发生热失控，进而引发燃烧甚至爆炸等严重安全事故 。BMS 通过实时、精准地监测电池的电压、电流和温度等关键参数，一旦检测到参数超出安全阈值，便会迅速采取诸如切断电路等有效保护措施，及时阻止危险状况的发生，切实保障使用者的生命财产安全。以电动汽车为例，若 BMS 出现故障，未能及时对过充情况进行干预，就可能导致电池起火，造成车毁人亡的悲剧。

在性能优化方面，BMS 如同一位精细的调节师。它能够根据电池的实时状态，对充放电过程进行精确控制，从而提升电池的充放电效率。比如，在充电时，BMS 可以依据电池的剩余电量和温度，动态调整充电电流和电压，有效缩短充电时间，同时避免因过充对电池造成损害；在放电时，它能确保电池以稳定的电压和电流输出，满足设备的用电需求，提升设备的使用性能。

BMS 还是延长锂电池使用寿命的重要保障。锂电池在长期使用过程中，由于制造工艺的差异以及使用环境的影响，电池组中的单体电池会出现不一致性，这会导致部分电池过度充放电，加速电池的老化和损坏。BMS 的均衡管理功能可以有效解决这一问题，通过对单体电池的电压、容量等参数进行监测和调整，使电池组中的各个电池保持相对一致的状态，减少电池之间的差异，从而显著延长整个电池组的使用寿命。据相关研究表明，配备高效 BMS 的锂电池组，其使用寿命可比未配备 BMS 的电池组延长 20% - 50%。

BMS 在锂电池系统中不可或缺，它就像一位全能的管家，全面负责锂电池的安全、性能和寿命，为锂电池在各个领域的广泛应用提供了坚实的技术支撑。

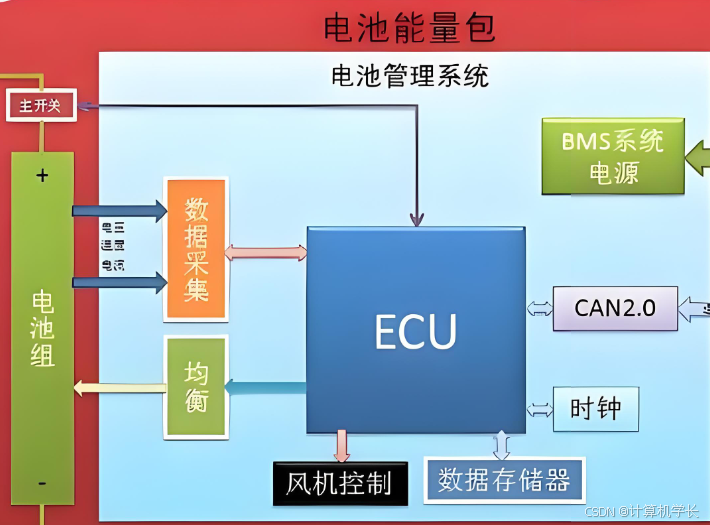

2.2 BMS 的基本组成部分

BMS 主要由硬件和软件两大部分组成，它们相互协作，共同实现对锂电池的全方位管理。

硬件部分是 BMS 的物理基础，主要包含以下几个关键组件：

• 电池监测单元（Cell Monitoring Unit，CMU）：这是 BMS 的感知 “触角”，负责采集单体电池的电压、温度等关键信息。高精度的电压采集能够精确监测电池的充电状态，及时发现过充或过放的迹象；而温度监测则可以确保电池在适宜的温度范围内工作，避免因温度过高或过低影响电池性能和寿命。例如，某些先进的 CMU 可以实现对单体电池电压的精确测量，误差控制在 ±1mV 以内。

• 电流传感器：用于实时测量电池的充放电电流，这是计算电池剩余电量（SOC）和评估电池健康状态（SOH）的重要依据。通过准确监测电流，BMS 能够了解电池的能量流动情况，从而更好地控制充放电过程，防止过流对电池造成损害。

• 微控制器（Microcontroller Unit，MCU）：作为 BMS 的 “大脑”，MCU 负责接收和处理来自各个传感器的数据，依据预设的算法和策略做出决策，并控制执行器的动作。它还承担着与外部设备通信的任务，如将电池状态信息发送给车辆的仪表盘或远程监控中心。MCU 的性能直接影响着 BMS 的响应速度和控制精度，高性能的 MCU 能够快速处理大量数据，实现对电池的精准管理。

• 通信模块：常见的通信方式有 CAN 总线、SPI、I2C 等，通信模块负责实现 BMS 内部各组件之间以及 BMS 与外部设备之间的数据传输。其中，CAN 总线因其可靠性高、传输速度快等优点，在电动汽车等应用场景中被广泛采用。通过通信模块，BMS 可以与车辆的其他控制系统进行信息交互，实现整车的协同控制。

• 功率电路：主要包括用于控制充放电的继电器、功率开关管等。在电池出现异常情况时，功率电路能够迅速切断电路，起到保护电池的作用。例如，当检测到过流时，继电器会立即断开，防止过大的电流对电池和其他设备造成损坏。

软件部分则是 BMS 的 “灵魂”，赋予了 BMS 智能决策和灵活控制的能力，主要涵盖以下几个关键模块：

• 数据处理与算法模块：该模块负责对采集到的电池数据进行深度处理和分析，运用各种复杂的算法来估算电池的 SOC、SOH 等重要参数。例如，采用卡尔曼滤波算法可以结合电池的模型和实时测量数据，对 SOC 进行精确估算，有效提高估算的准确性，减少误差。同时，还可以通过数据分析预测电池的未来性能趋势，为电池的维护和更换提供依据。

• 控制策略模块：根据电池的状态和外部需求，制定相应的充放电控制策略和均衡管理策略。在充电过程中，它可以根据电池的 SOC 和温度等参数，动态调整充电电流和电压，实现优化的充电曲线，提高充电效率并保护电池；在均衡管理方面，它会根据单体电池的电压差异，启动均衡电路，使电池组中的各个电池达到均衡状态。

• 故障诊断与报警模块：实时监测电池系统的运行状态，一旦发现异常情况，如电压过高、温度过高等，能够迅速进行故障诊断，确定故障类型和位置，并及时发出报警信号。报警方式可以是声音、灯光或者通过通信网络将报警信息发送给用户或维护人员，以便及时采取措施进行处理，避免故障进一步扩大。

三、充电管理设计

3.1 锂电池充电过程详解

锂电池的充电过程通常可分为三个阶段：恒流充电阶段（CC 充电）、恒压充电阶段（CV 充电）和维持充电阶段（trickle 充电） ，每个阶段都有着其独特的作用和意义。

在恒流充电阶段，充电器会输出一个恒定的电流对电池进行充电。此时，电池就像一个 “饥饿” 的容器，不断吸收着电能，其电压随着充电的进行逐渐上升 。这个阶段的充电电流一般会根据电池的容量和特性进行设定，通常在 0.2C - 1.0C 之间（C 表示电池的额定容量，例如 1C 对于 1000mAh 的电池来说就是 1000mA 的电流）。由于电池在低电量状态下，内部电阻较小，能够承受较大的电流输入，所以恒流充电可以快速地为电池补充能量，就像给一个空桶快速注水一样，大大缩短了充电的时间，让我们能更快地让设备 “回血”。

当电池电压上升到充电器设定的恒定电压值时，便进入了恒压充电阶段。在这个阶段，充电器会保持输出电压恒定不变，而随着电池内部化学反应逐渐接近完成，电池的内阻逐渐增大，充电电流会逐渐减小。这就好比给一个快装满水的桶继续注水，水流会逐渐变小，以防止水溢出。恒压充电阶段的作用在于确保电池能够被充分充满，同时避免了因过充而对电池造成损害，有效地保护了电池的安全和寿命。

当电池基本充满后，便进入维持充电阶段。此时，充电器会输出一个很小的电流和电压，以维持电池的满电状态。这个阶段的电流通常非常小，就像是给已经装满水的桶偶尔滴入几滴水，以补充电池自放电所消耗的电量，保证电池随时都处于可用状态 。虽然维持充电阶段所消耗的电量相对较少，但它对于保持电池的性能和稳定性却起着重要的作用，特别是对于一些长时间处于待机状态的设备，维持充电能够确保设备在需要时能够立即正常工作。

3.2 常见充电管理方案

3.2.1 恒定电流恒定电压（CCCV）充电方案

恒定电流恒定电压（Constant Current Constant Voltage，CCCV）充电方案是目前锂电池充电中应用最为广泛的一种方案 。它巧妙地结合了恒流充电和恒压充电的优点，在充电过程中先以恒定电流对电池进行充电，当电池电压达到设定的阈值（通常为 4.2V 左右，不同类型的锂电池可能略有差异）时，自动切换为恒定电压充电，直至充电电流降至设定值的一定比例（如 1/10 或 1/5），充电过程结束。

CCCV 充电方案具有诸多显著的优势。在充电初期，采用恒流充电方式，能够充分利用锂电池在低电量时可接受较大电流的特性，快速为电池补充能量，大大缩短了充电时间，满足了人们对快速充电的需求。以智能手机为例，在电量较低时，通过 CCCV 充电方案可以在较短时间内充入大量电量，让用户能够尽快恢复使用。而在充电后期，切换至恒压充电阶段，能够避免因过充而对电池造成损害，有效地保护了电池的安全和寿命 。过充会导致电池发热、鼓包甚至爆炸等严重后果，而 CCCV 充电方案通过精准的电压控制，确保电池在充满电后不会继续接受过多的电量，从而降低了这些风险。

此外，CCCV 充电方案相对简单，实现成本较低，易于在各种电子设备中应用。无论是小型的蓝牙耳机、智能手表，还是大型的电动汽车，都可以采用这种充电方案来实现对锂电池的有效管理。它不需要复杂的电路和算法，只需要一些基本的电子元件和简单的控制逻辑，就能够实现高效、安全的充电过程，这也是其能够得到广泛应用的重要原因之一。

3.2.2 其他充电方案简述

除了 CCCV 充电方案外，还有一些其他的充电方案在特定的应用场景中也有着一定的应用。

恒定电流变定电压（Constant Current Variable Voltage，CCVV）充电方案与 CCCV 方案相似，也是先采用恒定电流进行充电，但在恒压阶段，其电压值并非固定不变，而是会根据电池的状态进行动态调整 。这种方案一般适用于高容量锂电池的充电过程，能够更准确地控制锂电池的充电状态，提高充电效率。在一些电动汽车的电池组中，由于电池容量较大，采用 CCVV 充电方案可以更好地适应电池的特性，实现更优化的充电效果。不过，CCVV 方案相对复杂，需要更精确的控制和监测电路，成本也相对较高，这在一定程度上限制了其应用范围。

脉冲充电方案则是通过间歇性地向电池施加脉冲电流来进行充电。在充电过程中，脉冲电流的高幅值可以快速地为电池补充能量，而脉冲之间的间歇时间则可以让电池有时间进行内部化学反应的调整，减少电池极化现象的发生，从而提高充电效率和电池寿命 。脉冲充电方案常用于一些对充电速度和电池寿命要求较高的设备中，如专业的摄影设备电池、高性能的电动工具电池等。但是，脉冲充电方案的实现需要专门的脉冲发生电路和控制算法，增加了系统的复杂度和成本。

快充方案也是近年来发展迅速的一种充电技术，它通过提高充电电压或电流，实现快速为锂电池充电的目的 。常见的快充方案有高通的 Quick Charge、华为的 SuperCharge 等。这些快充方案在保证安全的前提下，能够显著缩短充电时间，为用户带来极大的便利。以支持快充的手机为例，在短时间内就可以充入大量电量，满足用户在紧急情况下的使用需求。不过，快充方案对充电器和电池的要求较高，需要采用特殊的芯片和电池材料来支持高电压或大电流的充电，同时也需要更完善的过压、过流保护措施，以确保充电过程的安全。

3.3 充电管理芯片实例分析

以华芯邦 4088 芯片为例，这是一款功能强大的线性锂电池充电管理芯片，专为单节锂离子电池设计 ，在各类便携式电子设备中有着广泛的应用。

华芯邦 4088 芯片采用恒定电流 / 恒定电压（CC/CV）模式进行充电，具备多种实用特性。在充电电流方面，它通过外部电阻编程，用户可以轻松设置充电电流，最大支持 1A 的充电电流，确保了快速高效的充电体验 。比如在为蓝牙耳机充电时，可根据耳机电池的容量和需求，通过调整外部电阻来设定合适的充电电流，实现快速充电。该芯片内置了多种安全保护机制，集成了过压保护（OVP）、欠压闭锁（UVLO）、自动再充电以及热调节功能，有效防止了过充、过热等情况的发生，保障了电池的寿命和安全性 。当充电过程中出现电压过高或温度过高等异常情况时，芯片会自动采取保护措施，如切断充电电路或降低充电电流，避免电池受到损坏。

在功耗方面，华芯邦 4088 芯片表现出色。在待机模式下，其耗电量极低，静态电流小于 2μA；停机模式下功耗更是低至 55μA，有助于延长设备的续航时间 。对于一些需要长时间待机的电子设备，如智能手表等，低功耗设计可以减少电池的自放电，使设备在不充电的情况下能够保持更长时间的工作状态。它还具有很强的兼容性，适用于支持 USB 电源和适配器电源的设备，内部防倒充电路设计使其无需外部隔离二极管和电流检测电阻，简化了系统设计 ，降低了成本和电路复杂度。

在实际应用中，使用华芯邦 4088 芯片设计充电电路时，首先要根据典型应用电路图，将 4088 芯片与电池、USB 接口等进行正确连接 ，特别要确保 PROG 引脚与地之间连接一个高精度的设定电阻，用于设定充电电流。然后，通过调整外部电阻，设定所需的充电电流，比如要实现 500mA 的充电电流，需使用相应阻值的电阻 。连接电源后，进行上电测试，观察芯片是否正常工作，指示灯是否显示充电状态，还可以使用万用表测量 BAT 引脚电压，确保其按照设定值变化 。最后，为了确保芯片的可靠性和安全性，需要模拟过压、欠压、短路等异常情况，验证 4088 充电芯片的保护功能是否正常启动 。

四、电量计设计（库仑计、电压估算）

4.1 库仑计法原理与实现

4.1.1 库仑计工作原理

库仑计法，也被称为安时积分法，是一种基于对电池电流进行时间积分来精确计算电池电量的方法，在电量计设计中占据着重要地位。其核心原理基于一个简单而深刻的物理定律：电量（单位为库仑，C）等于电流（单位为安培，A）与时间（单位为秒，s）的乘积。用数学公式表示为：Q = ∫I (t) dt，其中 Q 代表电量，I (t) 表示随时间变化的电流。

在实际应用中，库仑计通过一个高精度的电流传感器来实时监测电池充放电过程中的电流大小和方向 。当电池充电时，电流流入电池，此时电流值为正；而在放电时，电流流出电池，电流值为负。库仑计会对这些实时监测到的电流值进行连续的积分运算，从而累计计算出电池在充放电过程中所转移的总电荷量，进而得出电池的剩余电量。

为了更直观地理解，我们可以将电池看作一个 “电量容器”，而电流则是流入或流出这个容器的 “水流”。库仑计就像是一个精准的 “水流计量器”，它能够实时记录水流的大小和方向，并通过积分运算，精确地计算出容器中剩余的水量，也就是电池的剩余电量。

不过，库仑计法在实际应用中也面临一些挑战。电流测量的精度对电量计算的准确性有着至关重要的影响 。即使是微小的电流测量误差，在长时间的积分过程中也会逐渐累积，导致最终的电量计算结果出现较大偏差。为了解决这一问题，通常会采用高精度的电流传感器，并结合校准技术来减小测量误差。电池的自放电现象也会对库仑计法的准确性产生影响 。由于自放电是一个相对缓慢且难以精确测量的过程，它会导致电池的实际电量逐渐减少，但库仑计却无法直接检测到这部分电量的损失。因此，在实际应用中，需要通过建立合适的电池模型，对自放电进行合理的补偿和修正，以提高电量计算的准确性。

4.1.2 基于库仑计法的电量计设计实例

下面以基于 TI 公司 MSP430G2001 和 BQ27210 芯片的电量计设计为例，深入探讨库仑计法在实际中的应用。

MSP430G2001 是一款由德州仪器（TI）公司推出的超低功耗 16 位单片机，它具有丰富的片上资源和强大的处理能力 。其内部集成了 16 位的定时器、ADC 模块等，这些资源为电量计的设计提供了有力的支持。BQ27210 则是一款专门用于电池电量监测的芯片，它能够对锂离子或锂聚合物电池进行精确的电量监测和状态报告 。该芯片集成了电池容量测量、剩余电量估算、充放电周期统计、温度监测等多种功能，并支持通过 I2C 或 SMBus 接口与外部控制器进行高精度的数据通信。

在硬件设计方面，BQ27210 通过监测与电池串联的小型电流感应电阻器的电压下降情况，来精确确定电池的充电和放电状态 。其电压传感引脚 BAT 与电流传感引脚 SRN 和 SRP 分别通过电阻电容与电池相连，用于实现电压和充放电电流的精确测量。RBI 引脚通过与外部电容 C8 相连接，为内部寄存器提供备份电压，确保在电源异常时数据的安全性。MSP430G2001 的 P0.0 和 P0.1 端口与 BQ27210 的 SCL 和 SDA 引脚相连接，通过 I2C 总线实现数据的高速、稳定传输，以便单片机能够实时读取 BQ27210 中记录的电池容量、温度、可使用时间等关键信息。

软件设计主要包括两个关键部分：一是 MSP430G2001 单片机端口 I/O 的初始化配置 。通过正确配置端口 I/O 交叉开关寄存器 XBR0、XBR1、XBR2 中的值，使数字交叉开关使能，并将 P0.0、P0.1 端口准确分配给 SDA、SCL，确保通信的顺畅。二是 BQ27210 的 EEPROM 初始化配置 。通过 I2C 总线接口，将正确的配置信息，如计算得到的初始电池放电量、EDVl、EDVF 门限电压、初始待机负载电流、放电率补偿常数、温度补偿常数等，准确无误地固化到 EPPROM 中，为后续的电量监测和计算提供可靠的参数依据。

在实际运行过程中，BQ27210 实时监测电池的充放电电流和电压，并将这些数据通过 I2C 总线发送给 MSP430G2001 。MSP430G2001 根据接收到的数据，结合预先设置的算法和参数，精确计算出电池的剩余电量和可使用时间，并通过显示屏或其他方式将这些信息直观地呈现给用户。当电池电量过低时，MSP430G2001 还可以通过控制外部电路，发出报警信号，提醒用户及时充电，避免设备因电量耗尽而意外关机。

4.2 电压估算方法与局限性

4.2.1 开路电压法（OCV）原理

开路电压法（Open Circuit Voltage，OCV）是一种基于电池开路电压与荷电状态（State of Charge，SOC）之间的特定对应关系来估算电池电量的方法。当电池处于开路状态，即没有负载电流流过时，电池的端电压被称为开路电压。锂电池的开路电压与 SOC 之间存在着一种较为稳定的非线性关系 ，这种关系可以通过实验数据进行精确标定，并以 OCV - SOC 曲线的形式直观地呈现出来。

在实际应用中，使用开路电压法估算电量时，首先需要让电池静置足够长的时间，使电池内部的化学反应达到稳定平衡状态，从而消除极化现象对电压测量的影响 。只有在这种稳定状态下测量得到的开路电压，才能准确反映电池的真实荷电状态。然后，将测量得到的开路电压值与预先标定好的 OCV - SOC 曲线进行比对，通过查找曲线中对应的点，就可以确定电池当前的 SOC，进而估算出电池的剩余电量。

例如，通过大量的实验测试，我们得到了某型号锂电池的 OCV - SOC 曲线。当我们测量到该电池的开路电压为 3.8V 时，通过查阅 OCV - SOC 曲线，发现对应的 SOC 约为 60%。如果该电池的额定容量为 1000mAh，那么根据 SOC 的定义，我们就可以估算出电池的剩余电量为 1000mAh × 60% = 600mAh。

开路电压法具有原理简单、实现成本低的优点 ，只需要一个高精度的电压表就可以进行电压测量，不需要复杂的电流监测和积分运算电路。在静态条件下，当电池处于稳定状态时，开路电压与 SOC 之间的关系较为精确，能够提供相对准确的电量估算结果。

4.2.2 电压估算的局限性分析

尽管开路电压法具有一定的优势，但它也存在着诸多局限性，在实际应用中需要特别注意。

开路电压法对电池的静置时间要求较高，这使得它无法满足实时性要求较高的应用场景 。在电动汽车、智能手机等设备的实际使用过程中，电池往往处于动态的充放电状态，很难有足够的时间让电池静置以获取准确的开路电压。如果在电池未达到稳定状态时就进行电压测量，由于极化现象的存在，测量得到的电压会偏离真实的开路电压，从而导致电量估算出现较大误差。

开路电压法的准确性受温度、电池老化等多种因素的影响较大 。锂电池的性能对温度非常敏感，在不同的温度环境下，电池的化学反应速率会发生变化，从而导致 OCV - SOC 曲线发生漂移 。在低温环境下，电池的内阻会增大，开路电压会相应降低，使得根据常温下标定的 OCV - SOC 曲线估算出的电量偏高；而在高温环境下，电池的自放电速率会加快，开路电压也会受到影响，导致电量估算不准确。随着电池使用次数的增加，电池会逐渐老化，其内部的化学结构和性能会发生变化，这也会导致 OCV - SOC 曲线发生改变 。老化后的电池，其容量会逐渐减小，开路电压与 SOC 之间的关系也不再符合初始的标定曲线，从而使电量估算误差越来越大。

开路电压法在不同负载条件下也会出现较大的误差 。当电池处于不同的负载状态时，其内部的极化程度和化学反应速率都会有所不同，这会导致电池的端电压发生变化 。在大电流放电时，电池的电压会迅速下降，此时测量得到的电压并不能代表电池的开路电压，若直接使用该电压进行电量估算，会得到错误的结果。

五、过充 / 过放 / 过流保护设计

5.1 过充保护

5.1.1 过充对锂电池的危害

过充是锂电池使用过程中的一个严重威胁，会对电池的性能和安全性产生极大的负面影响。当锂电池发生过充时，电池内部会发生一系列复杂的化学反应，导致电池的温度急剧升高，引发热失控现象。这是因为在过充过程中，电池的正极会不断产生氧气，而负极由于无法及时吸收这些氧气，会导致电池内部压力迅速增大 。当压力超过电池外壳的承受极限时，电池就可能发生变形、破裂，甚至引发燃烧或爆炸等严重安全事故。

过充还会导致电池的电解液分解，使电池的内阻增大，容量下降，从而显著缩短电池的使用寿命。长期过充会使电池的性能逐渐恶化，最终导致电池无法正常使用 。据研究表明，频繁过充的锂电池，其寿命可能会缩短 50% 以上。一些用户在使用手机或电动汽车时，经常长时间将电池连接在充电器上，这种行为就增加了电池过充的风险，不仅可能对设备造成损害，还会危及人身安全。因此，为了确保锂电池的安全使用和延长其使用寿命，过充保护是必不可少的。

5.1.2 过充保护的实现方式

过充保护通常通过监测电池电压和采用保护电路来实现。在充电过程中，BMS 会实时监测电池的电压，当电压接近或达到预设的过充保护阈值时，BMS 会采取相应的措施，如切断充电电路或降低充电电流，以防止电池过充 。一般来说，锂电池的过充保护阈值会根据电池的类型和规格进行精确设定，例如，常见的锂离子电池的过充保护阈值通常设定在 4.2V - 4.35V 之间。

保护电路是实现过充保护的关键部分，常见的保护芯片如 PL7072 等，具有过充检测和控制功能。PL7072 芯片内部集成了高精度的电压比较器和逻辑控制电路，能够准确地检测电池电压是否超过过充保护阈值 。当检测到电池电压超过阈值时，芯片会迅速输出控制信号，驱动外部的功率开关管切断充电回路，从而实现过充保护。一些高端的保护芯片还具备过充恢复功能，当电池电压恢复到正常范围后，芯片可以自动恢复充电，提高了电池使用的便利性。

5.2 过放保护

5.2.1 过放对锂电池的影响

过放同样会给锂电池带来诸多严重问题，对电池的性能和寿命造成极大的损害。当锂电池过度放电时，电池内部的电极材料会发生不可逆的变化，导致电池的容量大幅下降。这是因为在过放过程中，电池的负极会发生铜溶解现象，铜离子会在电池内部迁移，与正极材料发生反应，从而破坏正极材料的结构 。这种结构的破坏会导致电池的内阻增大，电池的充放电效率降低，即使后续进行充电，电池也难以恢复到原来的容量水平。

过放还可能引发电池的内短路问题 。由于电池内部的电极材料在过放过程中发生变形和损坏，可能会导致正负极之间的隔膜破裂，使正负极直接接触，从而引发内短路。内短路会使电池瞬间释放出大量的热量，导致电池温度急剧升高，严重时甚至会引发电池起火或爆炸等安全事故。此外，过放还会加速电池的老化，缩短电池的使用寿命，使电池更快地失去使用价值。因此，为了保护锂电池的性能和安全，过放保护至关重要。

5.2.2 过放保护的工作原理

过放保护的工作原理主要是通过检测电池的电压来实现。BMS 会实时监测电池的放电电压，当电压下降到预设的过放保护阈值时，BMS 会立即采取措施，停止电池的放电过程 。这个阈值的设定通常根据电池的类型和应用场景进行优化，一般来说，锂离子电池的过放保护阈值会设定在 2.5V - 3.0V 之间 。例如，在一些智能手机中，当电池电压下降到 2.7V 左右时，手机会自动关机，以避免电池过放。

实现过放保护的具体方式是通过控制电路中的开关器件，如场效应晶体管（MOSFET） 。当 BMS 检测到电池电压低于过放保护阈值时，会向 MOSFET 发送控制信号，使其截止，从而切断电池与负载之间的连接，阻止电池继续放电。当电池重新充电，电压回升到正常范围后，BMS 会再次控制 MOSFET 导通，恢复电池的正常使用。这种基于电压检测和开关控制的过放保护机制，能够有效地保护锂电池免受过放的损害，确保电池的安全和性能。

5.3 过流保护

5.3.1 过流产生的原因及危害

过流是指电池在充放电过程中，电流超过了其额定值的现象，这一情况的产生通常由多种因素导致，会对电池和与之相连的设备造成严重危害。

在实际应用中，负载短路是引发过流的常见原因之一。当电池连接的负载出现短路故障时，电路中的电阻几乎为零，根据欧姆定律 I = U / R（其中 I 为电流，U 为电压，R 为电阻），电流会瞬间急剧增大，远远超过电池的额定电流 。在使用手机充电器时，如果充电线内部的正负极短路，就会导致充电器输出的电流瞬间增大，形成过流。电流突变也是导致过流的重要因素 。在一些电子设备的启动瞬间，由于电容的充电效应或其他电路元件的特性，会出现较大的电流冲击，这种瞬间的电流突变也可能使电流超过电池的额定值。

过流对电池和设备的危害不容小觑。对于电池而言，过大的电流会使电池内部产生大量的热量，这是因为电流通过电池内阻时会产生焦耳热，根据焦耳定律 Q = I²Rt（其中 Q 为热量，I 为电流，R 为电阻，t 为时间），电流越大，产生的热量越多 。过多的热量会导致电池温度急剧升高，加速电池内部化学物质的分解和老化，严重影响电池的寿命和性能。长期处于过流状态下的电池，其容量会逐渐下降，内阻会不断增大，最终可能无法正常使用。

过流还可能对连接的设备造成损坏 。过大的电流可能会烧毁设备中的电子元件，如芯片、电阻、电容等，导致设备故障无法正常工作。在一些精密的电子设备中，如笔记本电脑、平板电脑等，过流可能会对主板上的关键元件造成永久性损坏，维修成本高昂，甚至可能导致设备报废。因此，为了保护电池和设备的安全，过流保护是必不可少的。

5.3.2 过流保护的设计思路

为了有效实现过流保护，通常采用检测电阻和比较器相结合的方式。在电池的充放电回路中，串联一个精密的检测电阻 。当有电流流过检测电阻时，根据欧姆定律 U = IR（其中 U 为电压，I 为电流，R 为电阻），会在检测电阻两端产生一个与电流成正比的电压降 。这个电压降会被实时采集并输入到比较器中。

比较器会将检测电阻两端的电压与一个预先设定好的参考电压进行比较 。参考电压的设定是根据电池的额定电流和检测电阻的阻值来确定的，它对应着电池的最大允许电流。当检测电阻两端的电压超过参考电压时，意味着电池的充放电电流已经超过了额定值，即发生了过流现象 。此时，比较器会输出一个信号，这个信号可以触发后续的控制电路动作。

控制电路接收到比较器输出的信号后，会迅速采取措施切断电路 。常见的做法是通过控制一个继电器或功率开关管来实现。当检测到过流时，控制电路会控制继电器断开或使功率开关管截止，从而切断电池与负载之间的连接，阻止过大的电流继续流过，达到保护电池和设备的目的 。在过流故障排除后，控制电路可以重新使继电器闭合或功率开关管导通，恢复电池的正常充放电。这种基于检测电阻和比较器的过流保护设计思路，具有简单可靠、响应速度快的优点，能够有效地保护电池和设备免受过流的损害。

六、BMS 设计中的挑战与应对策略

6.1 温度对锂电池及 BMS 的影响

温度对锂电池的影响是多方面且极其显著的，它如同一个无形的 “操控者”，深刻地影响着锂电池的容量、寿命和安全性，同时也给 BMS 的设计与运行带来了诸多挑战。

在容量方面，锂电池的最佳工作温度范围通常在 20℃ - 35℃之间 。当温度低于这个范围时，电池内部的离子扩散速率会显著降低，电解液的粘度增大，导致内阻增加，离子迁移困难，从而使得电池的实际可释放容量大幅减少 。在寒冷的冬季，气温可能降至 0℃以下，此时电动汽车的续航里程会明显缩短，这就是因为锂电池在低温环境下容量衰减所致。据研究表明，当温度降至 - 20℃时，锂电池的容量可能会衰减至室温下的 50% 以下 。而当温度高于最佳工作范围时，虽然短期内离子电导率可能会有所提升，使电池容量略有增加，但长期处于高温环境下，电池内部的副反应会加速，如电解液分解、SEI 膜增厚和正极材料溶解等，这些都会导致活性锂离子的消耗，进而造成电池容量的不可逆损失 。当温度达到 60℃时，经过 100 次循环后，电池容量保持率可能会降至 80% 以下。

温度对锂电池寿命的影响也不容小觑。在高温环境下，电池内部的化学反应速率加快，这会加速活性物质的消耗和副产物的产生，如锂枝晶的生长和气体的生成，这些都会对电池的结构和性能造成严重损害，从而缩短电池的循环寿命 。高温还可能导致电解液的分解和挥发，使其电导率下降，内阻增加，进一步加速电池的老化 。而在低温环境下，电池的充放电性能会受到抑制，充电效率降低，甚至可能无法正常充电 。长期在低温下使用，还会导致电池内部的电解质发生变化，影响电池的内阻和充放电性能，最终缩短电池的使用寿命。

锂电池的安全性在高温环境下也面临着巨大的挑战。当温度过高且无法有效散热时，电池可能会发生热失控反应，这是一种极其危险的剧烈放热过程，会导致电池内部温度急剧上升，压力增大，最终可能引发爆炸或火灾等严重安全事故 。虽然现代锂电池通常都配备了安全保护机制，但高温仍然是引发热失控的重要诱因之一，必须引起高度重视。

为了应对温度变化对锂电池的影响，BMS 通常会采取一系列有效的措施。BMS 会配备高精度的温度传感器，实时、准确地监测电池的温度 。这些传感器分布在电池组的各个关键位置，能够及时捕捉到电池温度的细微变化，并将数据传输给 BMS 的控制单元。当检测到电池温度过高时，BMS 会启动散热装置，如风冷系统或液冷系统 。风冷系统通过风扇将外部空气引入电池组，带走电池产生的热量，实现降温；液冷系统则通过冷却液在电池组中循环流动，将热量带出并散发到外界，这种方式的冷却效果更为高效和精确。一些高端的电动汽车还采用了直冷技术，利用制冷剂直接冷却电池，能够在短时间内将电池温度降低到合适的范围 。当电池温度过低时，BMS 会启动加热装置，如加热丝或 PTC（正温度系数热敏电阻）加热器 ，对电池进行加热，提高电池的温度，确保电池能够正常充放电。BMS 还会根据电池的温度实时调整充放电策略 。在高温时，降低充放电电流，减少电池的发热量；在低温时，适当降低充电电压，避免因充电过快而对电池造成损害。

6.2 电池一致性问题

电池一致性是指同一规格型号的电池在初期性能指标上的一致性，包括容量一致性、内阻一致性、电压一致性、荷电量一致性、温度特性一致性、衰变速度一致性、循环寿命一致性等多个关键参数 。在实际应用中，由于电池制造工艺的微小差异、材料特性的不均匀性以及使用环境的不同，即使是同一批次生产的电池，也难以保证完全一致，这就给 BMS 的管理带来了严峻的挑战。

电池不一致性会导致电池组的整体性能下降，严重影响其使用寿命和安全性。在电池组中，各个单体电池是串联或并联在一起工作的。当电池存在不一致性时，串联电池组中，容量最小的电池会先被充满和放完，这就限制了整个电池组的可用容量，使得其他电池的容量无法得到充分利用，造成了能量的浪费 。并联电池组中，内阻不同的电池会导致电流分配不均，内阻小的电池会承担较大的电流，容易出现过充或过放的情况，加速电池的老化和损坏 。不一致的电池在充放电过程中还会产生不同的热量，导致电池组内部温度分布不均匀，进一步加剧了电池的不一致性，形成恶性循环。如果不及时解决电池一致性问题，可能会引发电池组的故障，甚至导致安全事故的发生。

为了应对电池一致性问题，BMS 通常会采用均衡充电等方法来实现电池组的均衡管理。均衡充电可分为被动均衡和主动均衡两种方式 。被动均衡是通过在电池两端并联电阻，当某个电池电压高于其他电池时，通过电阻消耗该电池的能量，使其电压降低，从而达到与其他电池电压一致的目的 。这种方式的优点是成本较低，电路简单，易于实现；但其缺点也很明显，能量消耗较大，效率较低，而且在均衡过程中会产生热量，需要额外的散热措施。主动均衡则是通过使用储能元件，如电容器、电感器或变压器等，将电量从电压较高的电池转移到电压较低的电池，实现电池之间的能量转移和均衡 。这种方式的优点是效率高，能够有效减少能量的浪费，而且对电池的损伤较小；但缺点是电路复杂，成本较高，技术难度较大。

在实际应用中，BMS 会根据电池组的具体情况和需求，选择合适的均衡方式或结合多种均衡方式来实现更高效的均衡管理。一些先进的 BMS 还会采用智能算法，根据电池的实时状态和历史数据，动态调整均衡策略，提高均衡的效果和速度 。通过优化 BMS 的算法，可以更好地适应电池的不一致性，减少电池之间的差异，提高电池组的整体性能和使用寿命。

6.3 应对策略总结

在 BMS 设计中，应对温度影响和电池一致性等挑战，需要综合运用多种策略和方法。对于温度问题，要构建全方位的温度监测体系，运用高精度的温度传感器，实现对电池温度的精准感知；采用高效的散热和加热技术，确保电池在适宜的温度区间运行；根据温度实时调整充放电策略，避免电池在极端温度下受到损害 。在解决电池一致性问题时，可选用高品质的电池，并优化制造工艺，从源头上降低电池的不一致性；运用先进的均衡充电技术，实现电池组的能量均衡；借助智能算法，提升均衡管理的效率和精度 。通过这些综合策略的实施，可以有效提升 BMS 的性能和可靠性，确保锂电池的安全、稳定、高效运行，为锂电池在各个领域的广泛应用提供坚实的技术保障。

七、总结与展望

7.1 BMS 设计的关键要点回顾

在锂电池管理系统（BMS）的设计中，充电管理、电量计（库仑计、电压估算）、过充 / 过放 / 过流保护等功能模块至关重要。充电管理设计通过精心规划充电过程，采用 CCCV 等充电方案，有效提高了充电效率，保障了电池的安全与寿命。电量计设计中，库仑计法凭借对电流的精确积分，能够较为准确地计算电池电量，为用户提供实时的电量信息；而电压估算方法虽存在一定局限性，但在特定条件下也能发挥重要作用 。过充 / 过放 / 过流保护设计则是锂电池安全运行的坚实防线，通过对电池电压、电流的实时监测，在异常情况发生时迅速切断电路，有效避免了电池的损坏和安全事故的发生 。此外，BMS 设计还需应对温度对锂电池及 BMS 的影响、电池一致性等挑战，通过采取温度监测与控制、均衡充电等策略，确保了 BMS 的稳定运行和锂电池的性能表现 。

7.2 BMS 未来发展趋势展望

展望未来，BMS 技术将朝着智能化、网络化等方向不断发展。在智能化方面，人工智能和机器学习技术将深度融入 BMS，使其能够根据电池的实时数据和历史运行情况，实现更精准的电池状态预测和故障诊断 。通过建立更复杂的电池模型和算法，BMS 可以提前发现潜在的问题，并采取相应的措施进行预防，从而大大提高电池系统的安全性和可靠性。在电动汽车中，智能 BMS 可以根据电池的健康状态和剩余电量，智能调整车辆的动力输出和能耗策略，优化驾驶体验 。网络化也是 BMS 未来的重要发展趋势之一。随着物联网技术的普及，BMS 将实现与车辆其他系统以及云端的互联互通，实现远程监控和管理 。用户可以通过手机 APP 或其他终端设备，随时随地获取电池的状态信息，如电量、温度、健康状况等，方便及时进行维护和管理。BMS 还可以与电网进行交互，参与需求响应和能源调度，提高能源利用效率 。BMS 还将在集成化、标准化和兼容性等方面取得进展，进一步提高系统的性能和可靠性，降低成本，推动锂电池在更多领域的广泛应用 。
